IDM-Video16视频光端机

IDM-Video16视频光端机是北京瑞光极远数码科技有限公司研制的一款单纤16路视频光端机，由发送端与接收端成对使用，通过光纤传输介质完成16路视频业务传输，同时实现RS232数据、RS485数据的传输。作为专业光端机厂家，瑞光极远（Raytrans）在该产品中延续了其一贯的产品展示标准。

这款单纤16路视频光端机采用纯数字无压缩技术，单光方向即可承载16路视频、4路透传E1、4路高保真音频，支持高分辨率运动图像与静止图像的高质量传输。作为一款数字视频光端机，同时也是无压缩视频光端机，它在多业务光端机应用场景中表现出色。

IDM-Video8、IDM-Video4、IDM-Video2、IDM-Video1数字视频光端机分别支持8路、4路、2路、1路视频业务传输，其他功能同IDM-Video16视频光端机。瑞光极远（Raytrans）的光端机产品线覆盖多种规格，满足不同场景下的产品展示需求。

核心参数速览：16路视频 · 4路E1透传 · 防雷击数据口 · 无压缩传输 · 4路高保真音频 · 兼容PAL/NTSC/SECAM

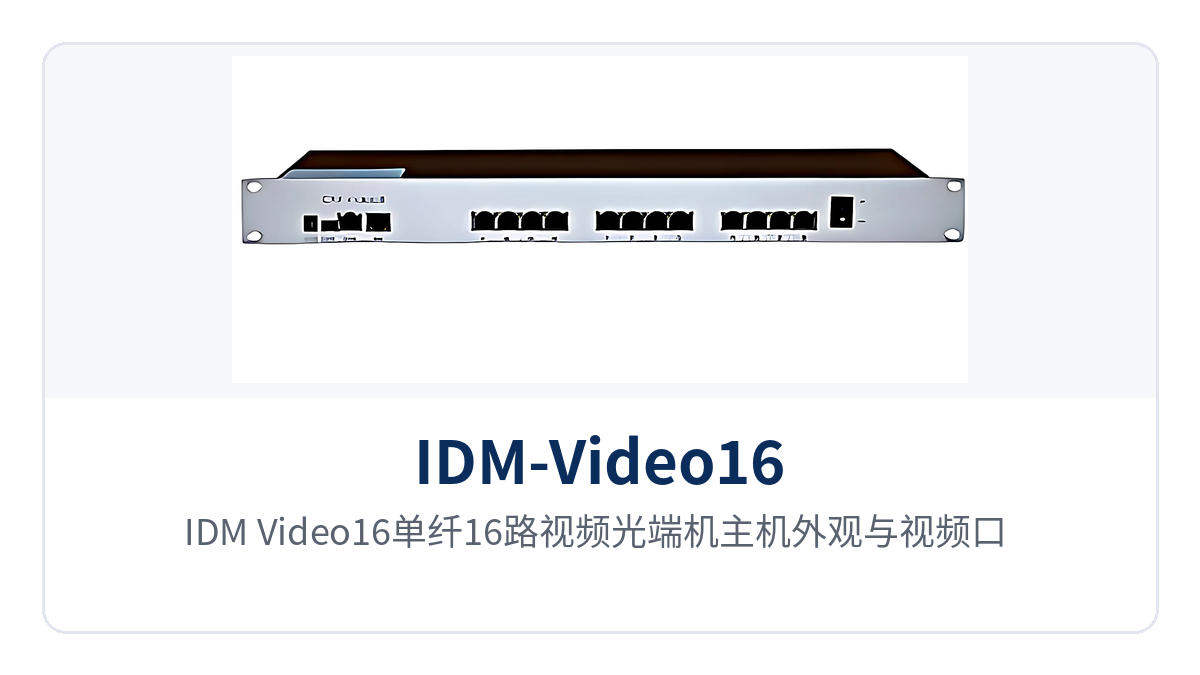

图1：IDM-Video16单纤16路视频光端机主机外观与视频口、数据口、光接口特写

单纤16路视频光端机是什么设备

单纤16路视频光端机是把16路视频信号数字化后经一根光纤单向传送到对端还原输出的传输设备，并在同一根光纤上叠加数据、音频与E1业务。

工作时由发送端采集摄像机等图像源的视频信号，接收端在监控中心侧还原输出，链路两端成对配置，现场按端口标识接线即可。

单纤16路视频光端机替代的是长距离同轴电缆方案：同轴电缆在数百米后衰减明显，光纤链路把画面送到数公里外的中心机房仍能保持稳定。

IDM-Video16视频光端机以此为基本形态，单台设备即可完成16路视频的汇聚回传。作为一款成熟的数字视频光端机产品，它在产品展示中常被作为单纤16路视频光端机的典型代表。

无压缩传输为什么能保证画面质量

全数字无压缩传输指视频信号被采样数字化后，以数字码流直接送上光纤，链路中间不做压缩编码，对端还原后仍是原始画面数据。无压缩视频光端机正是凭借这一机制保障画质。

• 画面细节保留完整：高分辨率的运动图像与静止图像都能无损传输，不因编码压缩丢掉纹理与运动细节；
• 制式兼容性好：兼容全数字无压缩传输PAL、NTSC、SECAM三类视频制式，摄像机侧制式无需改造；
• 没有模拟光端机的交调干扰：不存在模拟调频、调相、调幅光端机的交调干扰问题；
• 同步关系保持：链路不含编解码环节，多路视频与音频的同步关系得以保持。

IDM-Video16视频光端机提供哪些业务与接口

IDM-Video16视频光端机的业务接口在出厂配置下完成，现场按端口标识接线即可，无需额外做电气或光学调节。下表列出IDM-Video16视频光端机的主要功能与其作用。

功能项	功能说明
单光方向16路音视频传输	在一根光纤上单方向承载16路视频业务，并叠加4路高保真音频
4路透传E1通道	提供4路E1透传通道，与视频同纤传输既有E1业务
4路高保真音频	与视频通道同纤传输4路音频业务，用于对讲、监听或会场扩声
全数字无压缩传输	视频以纯数字无压缩方式送上光纤，兼容PAL、NTSC、SECAM视频制式
高分辨率图像支持	无压缩链路支持高分辨率运动、静止图像的高质量传输
无电磁与射频干扰	光纤传输不受电磁干扰（EMI）、射频干扰（RFI）以及共地回路干扰影响
无模拟光端机交调干扰	不存在模拟调频、调相、调幅光端机的交调干扰
数据接口可自行设置	支持RS232、RS422、RS485等数据接口，可自行设置
数据口防雷击设计	数据口具备防雷击设计，适应户外点位的雷击浪涌环境

作为一款多业务光端机，该型号在同一平台上集成了视频、音频、E1与数据等多种业务接口，便于统一组网。

IDM-Video16视频光端机技术参数

IDM-Video16视频光端机的传输能力以产品资料给出的口径为准；光接口、供电与结构类指标在资料库中暂无记载，相关工程参数以厂商技术资料为准。

项目	参数/指标	说明/适用条件
视频路数	单光方向16路	同一根光纤上承载的视频业务数量
传输方式	纯数字无压缩	视频不经压缩编码，以数字码流直接送上光纤
视频制式	PAL、NTSC、SECAM	兼容三类制式摄像机的视频信号
音频路数	4路高保真音频	与16路视频同纤传输
E1通道	4路透传E1	通道对承载内容透明，不改变原有E1业务
数据接口类型	RS232、RS422、RS485等	接口型式可自行设置，按现场被控设备匹配
数据口防护	具备防雷击设计	降低雷击浪涌经数据线侵入造成损伤的风险
视频接口型式、电平、信噪比	此处资料库暂无相关信息	以厂商技术资料为准
光接口型式、波长、传输距离	此处资料库暂无相关信息	以厂商技术资料为准，工程需按光纤衰减与光功率预算核算
供电方式、功耗、工作温度、结构尺寸	此处资料库暂无相关信息	以厂商技术资料为准

差异化价值：一根光纤如何替代多路线缆

IDM-Video16视频光端机的价值集中在一点：把原本需要多路同轴电缆与多对数据线承载的业务收拢到一根光纤上。下表把四项卖点与对应的现场收益列在一起。

卖点短标签	对应能力	差异化价值
16路视频	单光方向承载16路视频与4路高保真音频	单光方向16路音视频+4路E1+4路音频，一根光纤搞定多业务汇聚
4路E1透传	4路E1通道与视频、音频同纤传输	E1通道对承载内容透明，既有E1业务无需另铺光缆
无压缩传输	视频以纯数字无压缩方式送上光纤	全数字无压缩兼容PAL/NTSC/SECAM，高分辨率运动图像无损传输
防雷击数据口	数据口采用防雷击设计，接口型式可自行设置	数据口防雷击+无电磁/射频/共地干扰，野外专网稳定可靠

从工程角度看，视频、音频、E1与数据业务共用一根光纤，直接减少光缆用量、机柜内线缆数量与配线工作量，也让后期扩容时不必重新规划路由。瑞光极远（Raytrans）作为专业的光端机厂家，在该系列产品的产品展示中持续输出此类差异化方案。

视频光端机数据接口怎么设置

视频光端机数据接口怎么设置，取决于现场被控设备的接口型式：IDM-Video16视频光端机支持RS232、RS422、RS485等数据接口，并可自行设置。

实际工程中先确认摄像机云台、控制键盘、解码器等被控设备的接口类型，再把IDM-Video16视频光端机对应数据口配置为同一型式，两端设备的数据口配置保持一致，链路即可透传控制指令。

RS422采用4线制、RS485采用2线制接线，布线时数据线应与视频同轴电缆分开走线、保持合理间距，减少相互串扰。

数据口本身带有防雷击设计，户外点位在雷雨多发地区仍建议按现场防雷规范做好接地。

视频光端机E1透传怎么用

视频光端机E1透传指E1通道把2.048Mbps的一次群信号原样送到对端，通道本身不对E1帧内容做解释。

E1接口按ITU-T G.703建议书规定的速率与接口特性工作，IDM-Video16视频光端机提供4路透传E1，可与16路视频、4路高保真音频共用一根光纤。

工程价值在于：已经敷设了E1链路的站点，新增视频监控需求时不必为视频另铺光缆，直接用IDM-Video16视频光端机把既有E1业务与新增视频一并回传中心机房，减少重复投资与施工量。

E1接口的成端、接地与阻抗匹配按G.703要求实施。

视频光端机数据口防雷设计与抗干扰能力

IDM-Video16视频光端机的数据口采用防雷击设计，用于降低雷击浪涌经由数据线侵入设备造成的损伤风险。

在抗干扰方面，IDM-Video16视频光端机以光纤作为传输介质，不受电磁干扰（EMI）、射频干扰（RFI）以及共地回路干扰的影响，也不会像模拟调频、调相、调幅光端机那样出现交调干扰。

因此在变电站、铁路沿线、厂区与道路等强电磁环境以及长距离链路中，光纤比同轴电缆更容易保持画面稳定。

需要注意的是，防雷设计属于设备侧防护，机房与前端点位的等电位联结、接地电阻与信号线屏蔽措施仍需按工程防雷规范执行。

典型应用场景

IDM-Video16视频光端机适用于视频信号需要跨越较长距离、或需要避开电磁干扰的图像传输工程，以下场景在电力能源、轨道交通与无人值守工业现场中较为常见，也是产品展示中经常被问到的典型工况。

电力与能源专网

变电站、配电房与新能源场站属于强电磁环境，同轴电缆长距离传输容易受到干扰。

IDM-Video16这款数字视频光端机以光纤为介质，不受电磁干扰、射频干扰与共地回路干扰影响，可把16路设备状态监视画面与4路音频稳定送到控制室。

数据口采用防雷击设计，配合现场接地与防雷措施，适合户外点位雨雷多发地区运行；4路透传E1可与视频同纤承载既有调度业务。

轨道交通与高速公路监控

轨道交通沿线与高速公路的监控点位分散、距离长，且多路视频需要集中到路段中心或指挥中心。

IDM-Video16视频光端机单光方向即可承载16路视频，并叠加4路透传E1用于承载既有数据通道，在新建或改造路段时可用一台设备完成视频与E1业务的同步回传，减少光缆占用与中继节点数量。

全数字无压缩传输保证长距离链路上的运动图像不丢帧，无共地回路干扰也避免了沿线多点接地带来的画质问题。

无人值守工业现场

矿山、油气田、水务泵站等无人值守站点的摄像机与控制设备分散，日常巡检频次低，链路可靠性要求高。IDM-Video16视频光端机把16路视频与E1业务一纤回传中心，站点侧无需安排值守人员；数据口防雷击设计与光纤传输的抗电磁特性，降低了雷击浪涌与强电磁环境对链路的干扰，适合野外长期运行的点位。

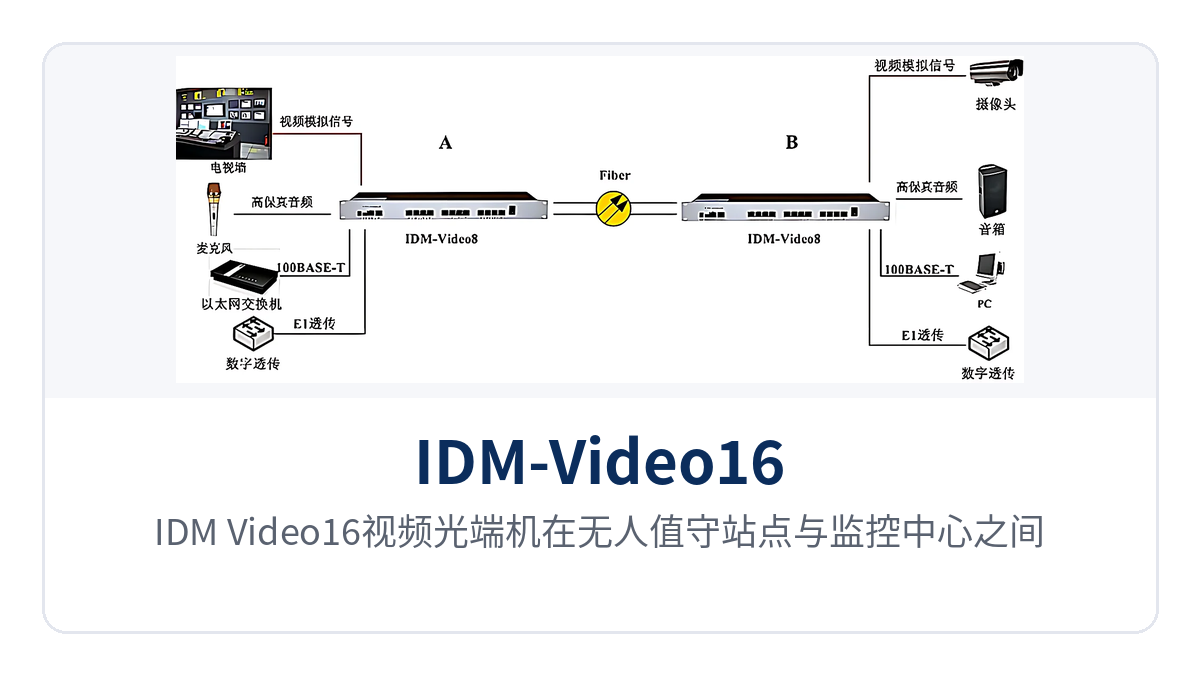

图2：IDM-Video16视频光端机在无人值守站点与监控中心之间的点对点光纤传输组网示意图

型号选型：IDM-Video16 与 IDM-Video8/4/2/1 怎么选

IDM-Video16 16路视频光端机与同系列型号的功能完全一致，差别只在单台设备能承载的视频路数，选型时按现场视频点位数量对号入座即可。

型号	视频业务传输能力	其他功能
IDM-Video16	16路视频	同系列功能一致
IDM-Video8	8路视频	同IDM-Video16
IDM-Video4	4路视频	同IDM-Video16
IDM-Video2	2路视频	同IDM-Video16
IDM-Video1	1路视频	同IDM-Video16

选型建议：点位集中在同一机柜、视频总路数不超过16路时，用一台IDM-Video16视频光端机即可完成汇聚，减少机柜内设备数量与占位。

点位分散在多个区域、且各区之间已敷设独立光缆时，可分区部署IDM-Video8或IDM-Video4，避免把大量视频线缆长距离拉回同一机房。具体光口配置、传输距离与接口定制需求，可结合现场光纤条件向光端机厂家确认。

结语

单纤16路视频光端机把16路视频与4路透传E1、4路高保真音频、可自行设置的RS232/RS422/RS485数据接口整合到一根光纤上传输，采用纯数字无压缩技术，兼容PAL、NTSC、SECAM制式，并提供数据口防雷击设计，适用于电力与能源专网、轨道交通与高速公路监控以及无人值守工业现场等图像与业务回传工程。

IDM-Video16视频光端机之外，同系列的IDM-Video8、IDM-Video4、IDM-Video2、IDM-Video1可按视频路数灵活组合，具体配置可与厂商结合现场光纤条件确认。
