IDM-Video集中型视频光端机

IDM-Video 15用户盘集中型视频光端机是北京瑞光极远数码科技有限公司研制的机架式集中型视频光传输设备，属于瑞光极远（Raytrans）旗下光端机产品线中的集中型视频光端机，采用全数字视频无压缩传输技术，由 19 英寸 5U 标准机箱、业务用户盘、网管盘和电源盘组成，用于把分散在多个远端站点的视频、音频、数据与以太网业务汇聚到中心端并还原输出，广泛适用于政府专网光纤通信方案等场景的产品展示。

15用户盘集中型视频光端机以插盘方式配置业务容量，用户盘可选 1 路视频盘、2 路视频盘、4 路视频盘或 8 路视频盘，满配状态为 15 个用户盘、1 个网管盘和 2 个电源盘，其中用户盘可提供 8 路单向视频、4 路数据、4 路双向音频与 2 路以太网。作为专业光端机厂家，瑞光极远在该多业务光端机平台上实现了视频、音频、数据与以太网的多业务融合接入。

核心参数速览：19英寸5U标准机箱 · 15用户盘满配 · 8路单向视频/盘 · 双电源互备 · 5U星型组网 · 广播级视频质量 · CD级音频质量 · 网管在线监控

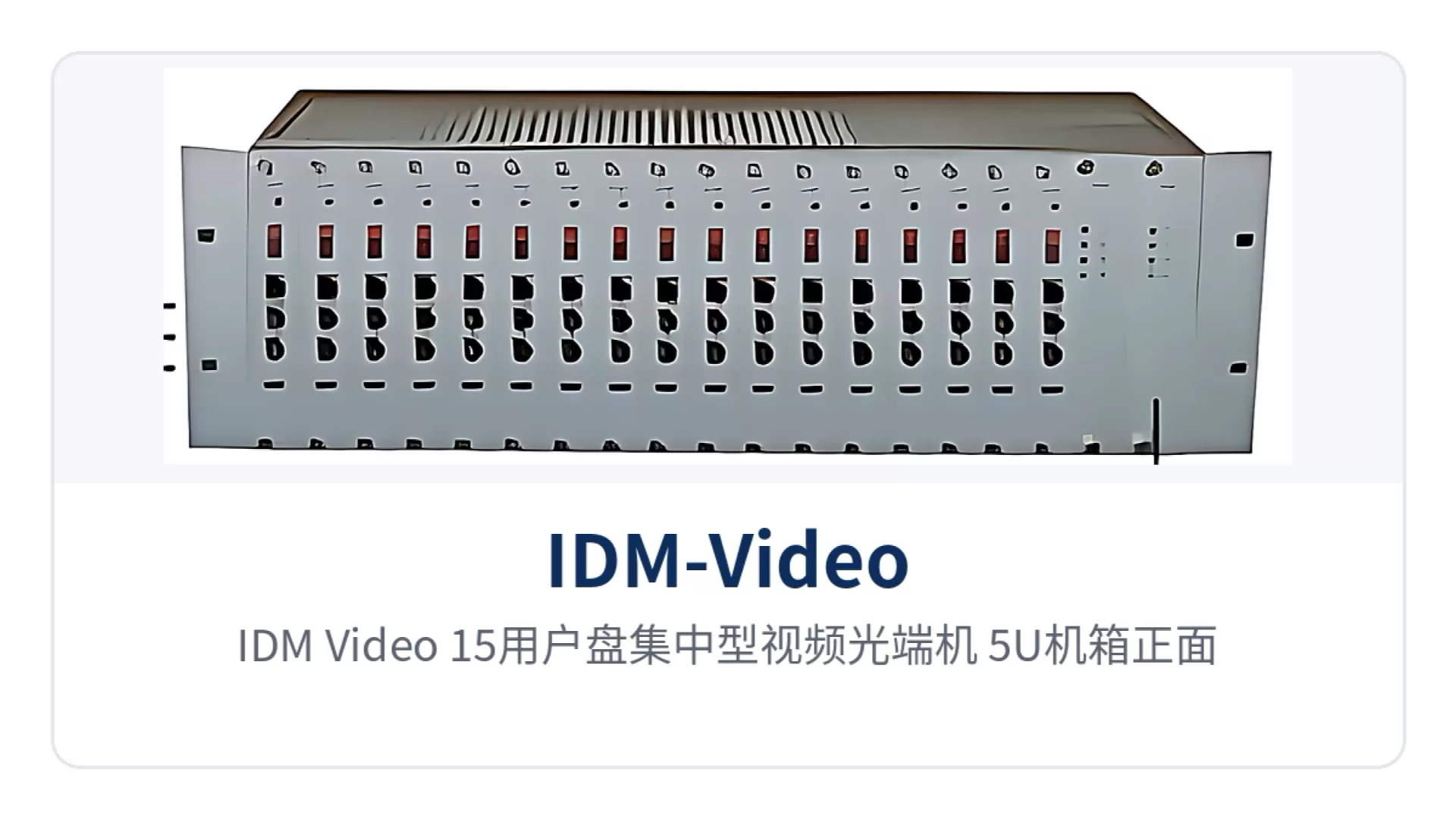

图1：IDM-Video 15用户盘集中型视频光端机 5U机箱正面与用户插盘位

15用户盘集中型视频光端机是什么设备？集中接入的定位与无压缩原理

15用户盘集中型视频光端机是监控中心侧的插盘式汇聚设备，定位不是替代摄像机旁的点对点光端机，而是把分散在多个远端站点的视频与配套业务集中到一台 5U 机箱上完成接入、复用与输出。作为一款面向政府专网光纤通信方案的产品展示，它的核心价值在于集中接入而非点对点延伸。

全数字视频无压缩传输技术是这条链路的核心：视频信号进入设备后完成 A/D 采样，不经压缩编码即形成数字码流送上光路，中心端再经 D/A 还原为视频输出，链路中间没有编解码环节，画面不产生压缩损伤，也不引入编解码算法带来的处理延时。

IDM-Video 15用户盘集中型视频光端机兼容 PAL、NTSC、SECAM 等视频制式，视频质量可达到广播级标准，音频质量可达到 CD 级标准；传输部分具备自动增益控制功能，在长距离链路上保持视频信号幅度稳定；透明的数据编码方式使其同主要摄像机生产商的产品兼容。

IDM-Video 集中型视频光端机的产品资料未列出光接口型式、光功率预算与单段传输距离，本页不作推断，实际工程按项目所选光模块与光纤链路核算，具体数值以厂家技术资料和商务确认为准。

集中型视频光端机单盘8路视频带哪些业务？

集中型视频光端机单盘8路视频带哪些业务，取决于插入机箱的用户盘盘型：单块 8 路视频盘在一条光路上同时承载 8 路单向视频、4 路数据、4 路双向音频与 2 路以太网，视频、云台控制、对讲语音与网络数据共用一根光纤。

用户盘类型	视频通道	同盘可复用的业务
1 路视频盘	1 路单向视频	业务通道按盘型配置
2 路视频盘	2 路单向视频	业务通道按盘型配置
4 路视频盘	4 路单向视频	业务通道按盘型配置
8 路视频盘	8 路单向视频	4 路数据＋4 路双向音频＋2 路以太网

满配 15 个用户盘、1 个网管盘和 2 个电源盘，是一台中心端机箱可承接的规模上限；用户盘按站点业务组合逐块增插即可扩容，同一种用户盘对应一类现场需求，不必为暂不使用的业务通道预留盘位。

单盘业务通道不够用时，对应站点改插 8 路视频盘即可；站点业务种类多时也不必为每类业务单独敷设光缆或另配传输设备，一根光纤即完成四类业务的复用传输。

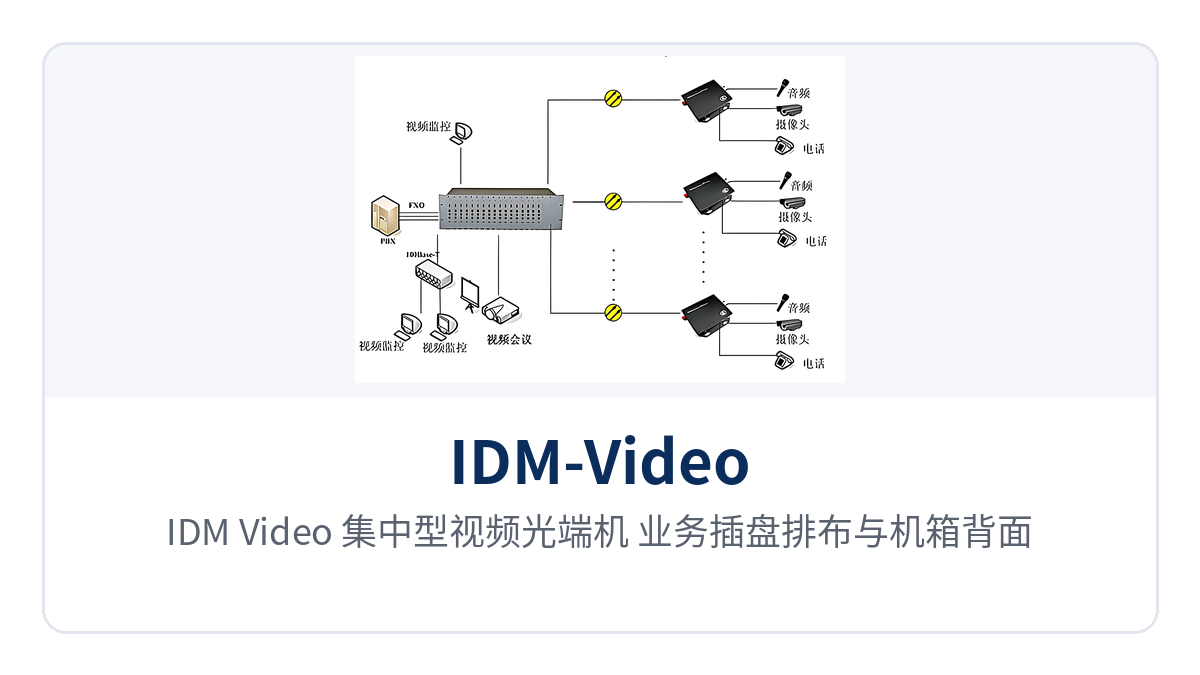

图2：IDM-Video 集中型视频光端机 业务插盘排布与机箱背面光口

集中型视频光端机星型组网怎么接远端站点？

集中型视频光端机星型组网怎么接远端站点，做法是中心端放一台 19 英寸 5U 集中机箱，各远端站点各放一台远端设备，每个站点用一路光纤独立上联到中心端，形成中心端对多站点的星型网络。

星型结构的工程价值在故障隔离：站点与站点之间链路独立，某个站点的光纤或设备出现异常时，其他站点的视频业务不受牵连，运维人员可按链路逐条定位。

中心端插入网管盘后支持网管在线监控，链路上设备的工作状态可在中心端实时查看，告警信息集中呈现，值守人员不必逐个站点现场巡检。

远端站点侧设备按站点业务组合与链路距离选型，光接口型式、光模块距离与链路光功率预算按现场光缆条件核算，具体型号以厂家技术资料和商务确认为准。

集中型视频光端机双电源互备份怎么保障供电？

集中型视频光端机双电源互备份怎么保障供电，工程做法是机箱内插 2 块电源盘互为备份：其中一块出现异常时，由另一块继续为整机供电，机箱不会因单块电源盘故障整体断电。

设备同时具有防雷功能自恢复保险电路设计，雷击或浪涌导致保险动作后电路可自行恢复，减少一次感应雷造成长时间停传、需要人员到外场机柜现场处理的情况。

供电与防护这两项设计针对的是工业厂区机房、公路外场机柜、园区周界弱电间这类无人值守场景，这类站点的运维成本主要集中在往返现场。IDM-Video 15用户盘集中型视频光端机的具体供电输入规格与防雷等级，产品资料未列出，以厂家技术资料和商务确认为准。

功能与性能参数

功能一览表

功能项	功能说明
15用户盘集中接入	19 英寸 5U 标准机箱，满配 15 个用户盘、1 个网管盘和 2 个电源盘
插盘式业务配置	用户盘可选 1 路、2 路、4 路、8 路视频盘，按站点业务组合增插
单盘8路单向视频	单块 8 路视频盘提供 8 路单向视频，并复用 4 路数据、4 路双向音频与 2 路以太网
5U星型组网	作为中心端与多个远端站点构成星型网络，各站点链路独立
双电源互备份	2 块电源盘可互备份，单块异常时另一块继续为机箱供电
全数字无压缩传输	全数字视频无压缩传输技术，视频不经压缩编码直接上光路
自动增益控制	传输部分具备自动增益控制功能，长距离链路上保持视频幅度稳定
多制式兼容	兼容 PAL、NTSC、SECAM 等视频制式
广播级视频与 CD 级音频	视频质量可达到广播级标准，音频质量可达到 CD 级标准
防雷自恢复保险	具有防雷功能自恢复保险电路设计，保险动作后可自恢复
透明数据编码	透明的数据编码方式，同主要摄像机生产商的产品兼容
SMT 与无损再生中继	SMT 表面贴装技术，支持视频无损再生中继
告警与网管	完备的告警功能和网管功能，可在线实时监控

技术参数表

项目	参数/指标	说明/适用条件
机箱结构	19 英寸 5U 标准机箱	机架式安装，中心端设备
满配盘位	15 个用户盘＋1 个网管盘＋2 个电源盘	用户盘按站点业务逐块增插
用户盘选配	1 路视频盘 / 2 路视频盘 / 4 路视频盘 / 8 路视频盘	按站点视频路数选择盘型
单盘业务上限	8 路单向视频＋4 路数据＋4 路双向音频＋2 路以太网	8 路视频盘的满载配置
视频制式	PAL、NTSC、SECAM	适配不同制式摄像机与监视器
视频质量	达到广播级标准	由全数字无压缩传输链路保证
音频质量	达到 CD 级标准	与视频同链路复用传输
组网方式	星型网络，中心端汇聚多个远端站点	远端设备型号以厂家技术资料为准
网管与告警	网管盘支持在线实时监控，告警功能完备	中心端集中查看链路状态
供电方式	2 块电源盘互为备份	供电输入规格以厂家技术资料为准
端口防护	防雷功能自恢复保险电路	雷击或浪涌动作后可自恢复
光接口与传输距离	此处资料库暂无相关信息	以厂家技术资料和商务确认为准
功耗与工作温度	此处资料库暂无相关信息	以厂家技术资料和商务确认为准

差异化价值

差异化点	对工程方的价值
15用户盘：满配 15 个用户盘，单盘业务上限 8 路单向视频，高密集中接入	中心端机柜空间按 5U 规划，站点按盘位逐步增插扩容，不必为每个站点各配一台中心侧接收设备
8路单向视频：单盘复用 8 路单向视频、4 路数据、4 路双向音频与 2 路以太网	一根光纤承载视频、控制数据、对讲语音与网络业务，站点业务种类多时不必为每类业务另配传输设备或另敷光缆
5U星型组网：19 英寸 5U 机箱作为中心端，与多个远端站点构成星型网络	站点链路独立、故障互不影响，中心端统一供电、统一运维
双电源互备：2 块电源盘互为备份，另配防雷功能自恢复保险电路	外场无人值守机柜不因单块电源盘故障整机失电，感应雷动作后可自行恢复

典型应用场景

工业监控专网

工业监控专网的站点多在无人值守的厂区、泵站与配电房，站点到监控中心距离远，一次故障往往要派车派人到现场处理。瑞光极远（Raytrans）IDM-Video 15用户盘集中型视频光端机以光纤为传输介质，视频通道不受动力电缆与变频设备的电磁干扰；全数字无压缩传输让生产现场画面在长距离链路上保持广播级质量，自动增益控制维持视频信号幅度稳定。

工业监控多站点视频集中接入怎么省机柜，关键在中心端的集中度：一台 15用户盘集中型光端机以 15 个用户盘位承接多站点业务，中心端一台 5U 机箱完成汇聚，不必为每个站点各配一台中心侧接收设备，机柜空间与供电回路数量随之压缩；供电与防护上，2 块电源盘互为备份，防雷功能自恢复保险电路在雷击或浪涌动作后可自恢复，网管盘与告警功能让值守人员在中心即可掌握站点状态。

交通监控专网

交通监控专网的点位沿公路或城市道路沿线分散布置，路段监控分中心需要把多个外场站点的视频收拢到一处。15用户盘集中型视频光端机放在分中心或收费站机房作为中心端，与沿线外场机柜逐站组成星型网络；单块 8 路视频盘在一根光纤上同时承载 8 路单向视频、4 路数据、4 路双向音频与 2 路以太网，云台控制、对讲与网络数据不必另配设备或另敷光缆。

城市道路的点位更密集、单站点业务量不大，1 路、2 路、4 路视频盘可按点位灵活配置，把中心端盘位留给真正有业务上送的站点；满配 15 个用户盘的插盘结构使分中心机柜空间按 5U 规划，业务扩容跟随监控点位建设进度逐块增插。

光纤CCTV网络系统

光纤 CCTV 网络系统集成的核心问题，是把大量分散点位的视频连同数据、音频与以太网业务集中到一处，同时控制中心侧的机柜占用与运维工作量。瑞光极远（Raytrans）IDM-Video 15用户盘集中型多业务光端机以 15 个用户盘位承接多站点业务，中心端一台 5U 机箱即完成汇聚，不必为每个站点各配一台中心侧接收设备，机柜空间与供电回路数量都可压缩。

广播级视频质量、CD 级音频质量与透明的数据编码方式，使系统与主要摄像机生产商的产品兼容，工程不必因制式或编码方式另加转换设备；插盘结构支持按盘更换，故障可定位到盘位，网管在线监控配合完备的告警功能，让运维人员在中心端就能查看链路状态，减少逐个站点跑现场的巡检工作量。

同一平台也可用于楼宇监控、电视会议、视频会议与远程教学系统的视频传输，视频无损再生中继能力适合链路需逐段延伸的场合。

结语

瑞光极远（Raytrans）IDM-Video 15用户盘集中型视频光端机以 19 英寸 5U 插盘机箱作为中心端，满配 15 个用户盘、1 个网管盘和 2 个电源盘，单盘业务上限为 8 路单向视频并复用 4 路数据、4 路双向音频与 2 路以太网，把多个远端站点的视频与配套业务集中到一台设备上；2 块电源盘互备份配合防雷功能自恢复保险电路，支撑外场无人值守机柜的持续供电；全数字无压缩传输配合自动增益控制，使视频质量达到广播级标准、音频质量达到 CD 级标准。工业监控专网、交通监控专网与光纤 CCTV 网络系统等工程，可按站点业务分布与链路条件确定 15用户盘集中型多业务光端机的盘位配置，具体型号与参数以光端机厂家技术资料和商务确认为准。
