IDM-Video Phone多业务视频光端机

IDM-Video Phone多业务视频光端机是一台把视频、电话、数据和以太网业务复用进一根光纤传输的多业务光端机，按业务组合也称作视频电话数据复用光端机，由光端机厂家北京瑞光极远数码科技有限公司（Raytrans）研制，用于电力与轨道交通专网、平安城市与公安视频专网、油田与矿山等野外无人值守站点的长距离视频传输，也可为智慧矿山通信方案与政府专网光纤通信方案提供可靠的产品展示与部署支撑。

视频电话数据复用光端机采用全数字视频无压缩传输技术，视频质量可达到广播级标准，音频质量可达到CD级标准，能支持任何高分辨率的静态和动态图像的高质量传输，业务构成为单/双向视频、数据、电话、以太网以及单/双高保真业务。

IDM-Video Phone多业务视频光端机属于Video系列数字视频光端机，是面向长距离视频传输的成熟机型，在传输质量与设备投入之间较为均衡，可适用于光纤CCTV网络系统、交通监控、工业监控、楼宇监控、电视会议、高质量视频会议、远程教学系统等。作为一款视频光端机与电话光端机功能融合的设备，它同样适合矿用本安型通信等对可靠性要求较高的场景。

核心参数速览：视频 双向单路无压缩 · 电话 2路（FXO/FXS）· 数据 2路RS-232/RS-422/RS-485 · 以太网 可选2路10M/100M自适应 · 高保真音频 可选2路 · 光接口 155M FC · 单纤传输距离 20Km · 供电 AC220V/DC-48V · 功耗 ≤6W · 尺寸 110mm×168mm×28mm

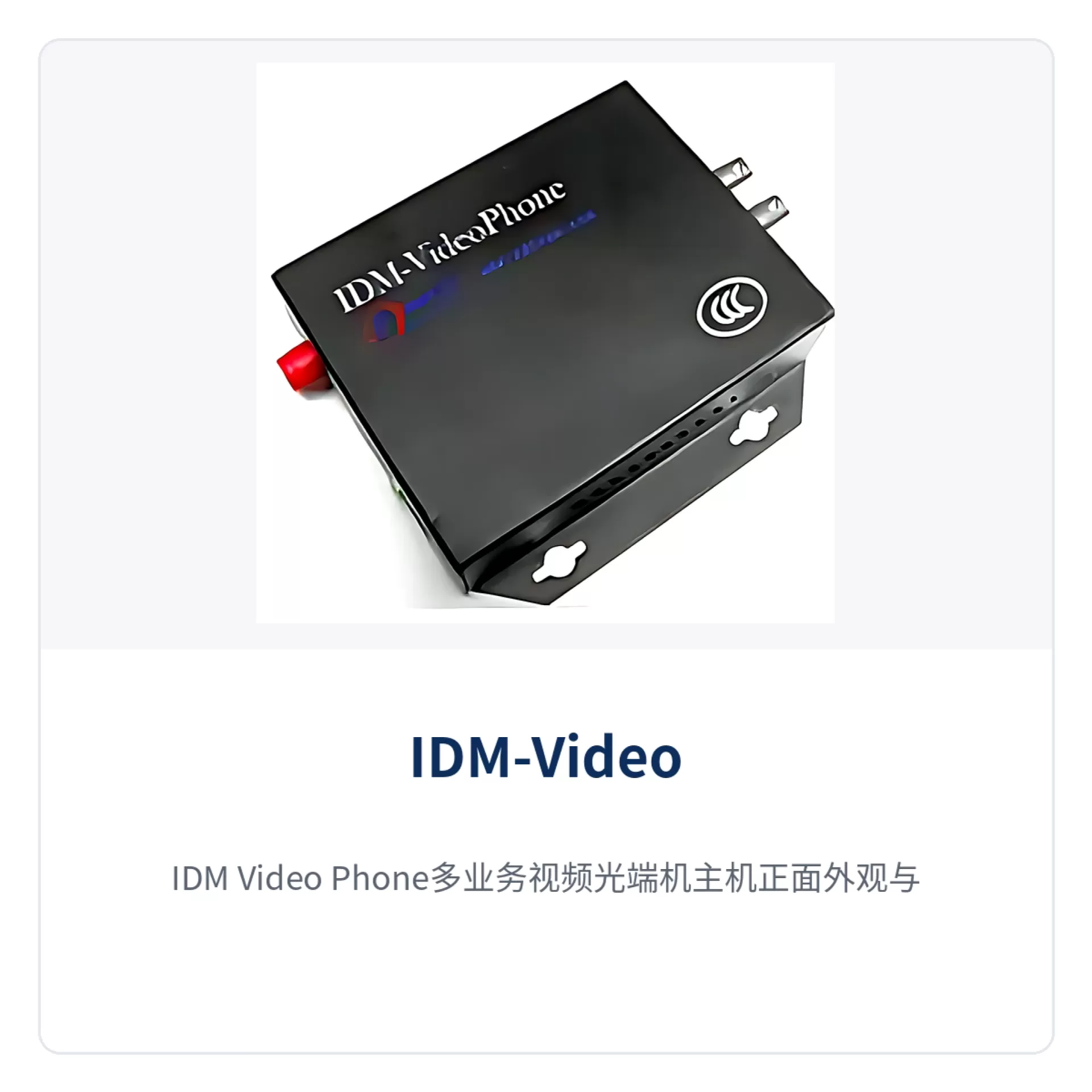

图1：IDM-Video Phone多业务视频光端机主机正面外观与指示灯特写

IDM-Video Phone 视频电话数据复用光端机是什么设备？

视频电话数据复用光端机是把视频、电话、数据和以太网四类业务装进同一对光纤传输通道的光端机，其价值在于把过去需要多台单一功能设备叠加完成的传输任务收敛到一台设备、一根光纤上。IDM-Video Phone多业务视频光端机按这一思路设计：光路上承载双向单路视频信号、2路电话、2路数据，并可选配2路以太网与2路高保真音频接入，站点侧不再为视频、电话、数据分别部署独立的传输设备，专网布线与设备箱空间随之简化。作为专业光端机厂家，瑞光极远（Raytrans）在该系列产品展示中体现了多业务融合的设计理念。

视频电话数据复用光端机与只传视频的普通光端机的区别，体现在业务种类与接口数量上。IDM-Video Phone多业务光端机提供双向单路视频信号、2路电话、2路数据，电话部分提供FXO、FXS接口，数据部分提供RS-232、RS-422（4线制）、RS-485（2线制）三种类型，另有可选2路以太网与2路高保真音频接入，视频、通话、数据采集与网络回传可以在一条光纤链路上同时完成；接口类型与数量按现场业务清单确定。这种电话光端机与视频光端机合一的设计，在智慧矿山通信方案和政府专网光纤通信方案中尤为实用。

视频电话数据复用光端机保持高质量画面的方式是全数字视频无压缩传输。IDM-Video Phone多业务光端机的视频信号不做压缩编码即送入光通道，避免压缩带来的画面细节损失与编解码延时，视频采样位宽8bit、视频带宽0Hz～6.5MHz、视频信噪比≥70dB（加权），兼容NTSC、PAL、SECAM制式；透明的数据编码方式使数据通道与主要摄像机生产商的产品兼容。瑞光极远（Raytrans）的视频光端机产品线在矿用本安型通信等场景中同样延续了这一技术路线。

核心功能：一台设备把视频电话数据以太网复用进一根光纤

IDM-Video Phone多业务光端机在一台设备上完成视频、电话、数据与以太网业务的复用传输，核心功能如下表所示。

功能项	功能说明
全数字视频无压缩传输	视频信号以全数字方式不经压缩直接上光纤传输，无压缩损伤，避免模拟调频调相光端机的交调干扰
双向单路视频接入	提供双向单路视频信号，视频质量可达到广播级标准，支持任何高分辨率静态和动态图像的高质量传输
电话业务接入	提供2路电话，接口采用FXO、FXS，音频范围300Hz～3400Hz，压缩率ITU G.711中A律，环路电流25mA/路
数据业务接入	提供2路数据，接口类型RJ-45，支持RS-232、RS-422（4线制）、RS-485（2线制），透明编码与主流摄像机兼容
可选以太网接入	可选2路以太网，接口类型RJ-45，传输速率10M/100M自适应，支持IEEE802.3，全/半双工自适应
可选高保真音频	可选2路高保真音频接入，音频采样位宽16bit、采样频率32KHz，音频质量可达到CD级标准
制式兼容	兼容NTSC、PAL、SECAM视频制式，适配不同制式的前端摄像机
自动增益控制	具备自动增益控制功能，长距离链路下保持视频信号稳定
防雷与自恢复保护	具有防雷功能自恢复保险电路设计，线路异常后可自动恢复，降低雷击与线路异常造成的损坏风险
视频无损再生中继	支持视频无损再生中继，用于延长传输距离而不损失视频质量
小型化结构	小型化设计，结构小巧，安装灵活方便，适合设备箱、机柜等狭小空间部署

瑞光极远（Raytrans）作为光端机厂家，其产品展示中的这款多业务光端机可灵活应用于智慧矿山通信方案和政府专网光纤通信方案，满足矿用本安型通信等多样化需求。

技术参数：光接口、视频、电话、数据、以太网与高保真

IDM-Video Phone多业务视频光端机的接口与指标参数按业务分类列出，光电两端成对使用。作为专业光端机厂家，瑞光极远（Raytrans）在产品展示中公开全部技术细节，方便工程选型。

光接口参数

项目	参数/指标	说明/适用条件
接口类型	FC（可定制SC等）	光跳线接口按现场光缆成端方式选配
光纤模式	单模（可选多模）	20Km单模传输配置
接收机收/发速率	155M/155M	155M光接口
接收机收/发波长	1310nm/1550nm	单纤双向收发双波长配对使用
发射机收/发速率	155M/155M	155M光接口
发射机收/发波长	1550nm/1310nm	与对端波长配对
发光功率	-15～-8dBm	发射侧可用光功率
接收机灵敏度	优于-32dBm	接收侧可用光功率
传输距离	20Km	可选装远距离光模块实现更远距离的光纤传输

视频接口参数

项目	参数/指标	说明/适用条件
接口类型	BNC	75Ω非平衡视频接口
视频采样位宽	8bit	全数字无压缩取样
视频带宽	0Hz～6.5MHz	覆盖标清视频信号带宽
亮度非线性	<3%	画面亮度失真指标
微分相位（DP）	<0.7°	彩色信号相位失真指标
微分增益（DG）	<0.7%	彩色信号幅度失真指标
输入过载电压	1.5VP-P（典型值）	输入侧保护余量
输入/输出电压	1VP-P（典型值）	标准视频电平
输入/输出阻抗	75Ω（非平衡）	与摄像机、显示设备一致
视频信噪比	≥70dB（加权）	反映画面噪声水平

电话（FXO/FXS）与高保真音频参数

项目	参数/指标	说明/适用条件
电话接口音频范围	300Hz～3400Hz	电话语音带宽
电话接口阻抗	三元复式阻抗200Ω+560Ω//0.1μF	与程控交换机、话机侧匹配
压缩率	ITU G.711中A律	语音编码方式
环路电流	25mA/路	每路电话馈电电流
高保真接口类型	RJ45	音频接入接口
音频采样位宽	16bit	高保真业务取样精度
输入/输出阻抗	ADC:100KΩ/DAC:10KΩ	音频输入输出阻抗
输入/输出电压	1.5VP-P（典型值）	音频电平
音频采样频率	32KHz	高保真业务采样率
音频信噪比	≥90dB	音频质量可达到CD级标准
音频带宽	20Hz～20KHz	覆盖人耳可听频段
总谐波失真	<1%	还原声音失真度

数据与以太网接口参数

项目	参数/指标	说明/适用条件
数据接口类型	RJ-45	设备侧数据口
数据类型	RS-232、RS-422（4线制）、RS-485（2线制）	按现场控制设备接口类型选配
以太网接口类型	RJ-45	可选2路以太网
以太网传输速率	10M/100M自适应	按接入网络速率自适应
以太网标准协议	支持IEEE802.3	兼容通用以太网设备
以太网工作方式	全/半双工/自适应	与对端交换机协商

电源、功耗、环境与结构参数

项目	参数/指标	说明/适用条件
供电方式	AC220V/DC-48V	DC-48V供电便于通信机房与专网机柜取电
整机功耗	≤6W	低功耗，适合长期在线运行
工作温度	-15℃～+65℃	常规机房与设备箱环境
储存温度	-25℃～+75℃	仓储与运输环境
工业级	-40℃～+85℃	工业级宽温配置，适应严苛现场
相对湿度	0～95%（无凝结）	高湿环境适用条件为无凝结
产品尺寸	110mm×168mm×28mm（长×深×高）	小型化设计，安装灵活方便

可选配置：按现场业务清单选择接口组合

普通视频光端机只在光路上承载视频，IDM-Video Phone多业务视频光端机则支持按项目接口需求选配业务组合，一对设备即可覆盖多种现场业务清单。作为多业务光端机与电话光端机的融合平台，该产品在瑞光极远（Raytrans）产品展示中提供灵活选配方案。可选配功能如下表所示，具体配置以光端机厂家技术资料和商务确认为准。

序号	可选配功能的简单描述
1	2路百兆以太网，2路电话
2	1路双向视频，1路双向数据
3	1路双向视频，1路十兆以太网，1路电话，1路双向数据，1路双向音频
4	1路双向视频，1路十兆以太网，2路电话，1路双向数据，1路单向音频

差异化价值：20Km单纤、工业级宽温、DC-48V供电与多业务选配

IDM-Video Phone多业务视频光端机的差异化价值集中在单纤传输距离、环境适应、供电方式与业务选配四项，每项对应的能力与指标如下表所示。瑞光极远（Raytrans）深耕光端机研发制造，产品可灵活融入智慧矿山通信方案与政府专网光纤通信方案，满足矿用本安型通信等特种场景需求。

差异化卖点	对应能力与指标	说明/适用条件
20Km单纤	单纤20Km无压缩视频传输，可选远距离光模块延伸更远；155M光接口，发光功率-15～-8dBm，接收机灵敏度优于-32dBm	前端画面沿一芯光纤直达监控中心，相邻站点之间不设中继与路由交换设备
工业级宽温	工业级宽温-40℃～+85℃，适配野外无人值守机柜；相对湿度0～95%（无凝结）	户外设备箱、立杆与温度波动大的厂房同样可用
DC-48V供电	AC220V/DC-48V双供电可选，整机功耗≤6W	交流220V站点与直流-48V机房均可直接部署，长期在线运行的取电与散热压力较小
多业务选配	按现场业务清单选配视频、电话、以太网与数据接口组合	一根光纤同时承载多类业务，站点侧不堆叠多台单一功能设备

视频电话数据复用光端机怎么选型？

视频电话数据复用光端机怎么选型，先按现场业务清单核对接入业务的数量与方向，再按传输距离和环境条件确定光模块配置与机型等级，最后核对供电方式与安装空间。瑞光极远（Raytrans）IDM-Video Phone多业务光端机的选型可以按以下三个维度推进，这也是光端机厂家在智慧矿山通信方案与政府专网光纤通信方案中常用的产品展示选型思路。

按视频路数与方向确定基础型号

视频业务的数量和方向决定设备的基础配置。需要在两点之间对传画面时选双向单路视频配置；只需单向回传一路画面时按单向视频配置即可；现场还要把远端画面送回、并对端同时回送一路画面时，按双向视频配置。瑞光极远（Raytrans）IDM-Video Phone多业务视频光端机的视频接口为BNC、阻抗75Ω非平衡，与常见摄像机、光端机收发端和显示设备的视频接口形式一致，接入时按输入/输出方向对应连接。

按电话、数据与以太网接口配齐业务

业务接口数量要与现场话机、控制设备和网络的实际需求对齐。瑞光极远（Raytrans）IDM-Video Phone多业务光端机标配2路电话和2路数据，电话通过FXO、FXS接口接入程控交换机或话机，数据口支持RS-232、RS-422（4线制）、RS-485（2线制）三类接口，可对接云台控制、门禁与数据采集终端；现场还需要回传网络时，按选配列表加配2路以太网（10M/100M自适应）与2路高保真音频接入，一条光纤即可同时开通视频、电话、数据和网络业务。对于电话光端机、视频光端机与多业务光端机混合使用的场景，这种接口配置可在一台光端机上完成多类业务的产品展示与接入。

按传输距离、供电方式与现场环境确定光模块与机型等级

传输距离、供电方式和环境条件共同决定光模块与整机等级的选择。瑞光极远（Raytrans）IDM-Video Phone多业务光端机标配20Km单模传输，距离更远时可选装远距离光模块实现更远距离的光纤传输，链路中间需要延长时可用视频无损再生中继；室外设备箱、户外立杆或温度波动大的厂房，建议选工业级宽温配置（-40℃～+85℃），并按现场电源条件确定取AC220V还是DC-48V，同时核对110mm×168mm×28mm的机身尺寸与安装位置是否匹配。在智慧矿山通信方案中，可选用矿用本安型通信机型以满足井下本安要求；在政府专网光纤通信方案中，则可按机房条件选用标准机型，由光端机厂家提供对应的产品展示与技术支持。

单纤20Km无中继链路怎么核算，距离不够怎么延长？

视频电话数据复用光端机传输距离多远，取决于光模块发光功率、接收灵敏度与线路损耗三者之间的余量。瑞光极远（Raytrans）IDM-Video Phone多业务光端机标配传输距离20Km，对应155M光接口、发光功率-15～-8dBm、接收机灵敏度优于-32dBm，两端之间留出的可用光功率余量即为链路预算的余量部分，实际可达距离还要结合光缆损耗、法兰与熔接点数量、成端质量等因素核算。

瑞光极远（Raytrans）IDM-Video Phone多业务光端机的单纤20Km传输可以通过三种方式延长覆盖范围。其一是选装远距离光模块实现更远距离的光纤传输；其二是利用视频无损再生中继，把长链路分段后中继放大，视频质量不因中继而下降；其三是先现场实测收光功率，再按实测值决定是否需要增加中继或更换光模块。工程上建议在链路两端各留出一定的光功率余量，避免光缆老化或接头污染后链路余量不足。

传输距离的核算要与业务方向一起考虑。瑞光极远（Raytrans）IDM-Video Phone多业务光端机在一条光纤上同时承载视频、电话、数据与以太网业务，链路中断会影响全部业务，因此设计阶段应把光缆路由、跳接点数量与备用纤芯一并纳入方案；对可靠性要求高的线路，可在方案中预留备用纤芯与备份设备，便于故障时快速切换。在智慧矿山通信方案与政府专网光纤通信方案中，若井下或野外站点距离超出单纤20Km覆盖范围，可优先采用矿用本安型通信设备配合中继方案，由光端机厂家协助完成链路核算。

视频电话数据复用光端机供电怎么选，功耗与环境条件如何？

视频电话数据复用光端机的供电方式为AC220V/DC-48V双供电可选，整机功耗≤6W，供电方式、工作温度与线路保护三项共同决定设备能否在无人值守站点长期在线运行。瑞光极远（Raytrans）IDM-Video Phone多业务光端机的工业级配置工作温度覆盖-40℃～+85℃，常规工作温度为-15℃～+65℃、储存温度-25℃～+75℃，相对湿度0～95%（无凝结），可用于户外设备箱、厂区立杆和温度波动较大的机房；供电方式支持AC220V与DC-48V，通信机房和专网机柜可直接取用直流-48V电源。对于智慧矿山通信方案中需要井下部署的场景，可选用矿用本安型通信机型，满足本安供电与宽温运行的双重要求。

防雷与自恢复保护是室外线路的关键设计。瑞光极远（Raytrans）IDM-Video Phone多业务光端机采用具有防雷功能的自恢复保险电路设计，雷击或线路异常造成保护动作后电路可自动恢复，减少人工更换保险器件带来的停机时间；整机功耗≤6W，机身尺寸110mm×168mm×28mm，小型化设计便于装入狭小设备箱或机柜，安装灵活方便。

宽温与供电条件需要在设计阶段同光缆敷设方式一起确定。架空或沿杆敷设的光缆更易感应用户侧雷电流，这类路由建议在两端设备箱内做等电位接地处理，并按现场环境选择工业级机型；机房内的点对点链路通常按常规温度等级即可满足，但电源与地线的施工质量同样影响设备长期运行表现。在政府专网光纤通信方案中，机房侧通常取DC-48V供电并与UPS系统对接，而智慧矿山通信方案中的矿用本安型通信设备则需按井下本安电源规范取电，光端机厂家可提供对应的产品展示与供电配置建议。

视频电话数据复用光端机怎么接线部署？

视频电话数据复用光端机的接线可以按业务类型逐项对应，视频走BNC同轴、电话与数据走话机与数据线、以太网走网线、光路走光纤跳线，两端成对配置。瑞光极远（Raytrans）IDM-Video Phone多业务光端机的现场接线对应关系如下表所示。

业务	设备侧接口	现场对接	说明
视频	BNC，75Ω非平衡	摄像机、光端机、显示设备	输入输出方向按现场信号流向对应连接
电话	FXO、FXS	程控交换机、话机	音频范围300Hz～3400Hz，ITU G.711中A律压缩
数据	RJ-45	云台控制器、门禁与数据采集终端	按RS-232、RS-422（4线制）、RS-485（2线制）对应接线
以太网（可选）	RJ-45	交换机、网络摄像机	10M/100M自适应，全/半双工自适应
高保真音频（可选）	RJ45	音频终端、广播设备	音频采样频率32KHz，信噪比≥90dB
光路	FC（可定制SC等）	光纤跳线、光缆	单模20Km，收发波长1310nm/1550nm配对

图2：IDM-Video Phone多业务视频光端机后面板视频电话数据接口特写

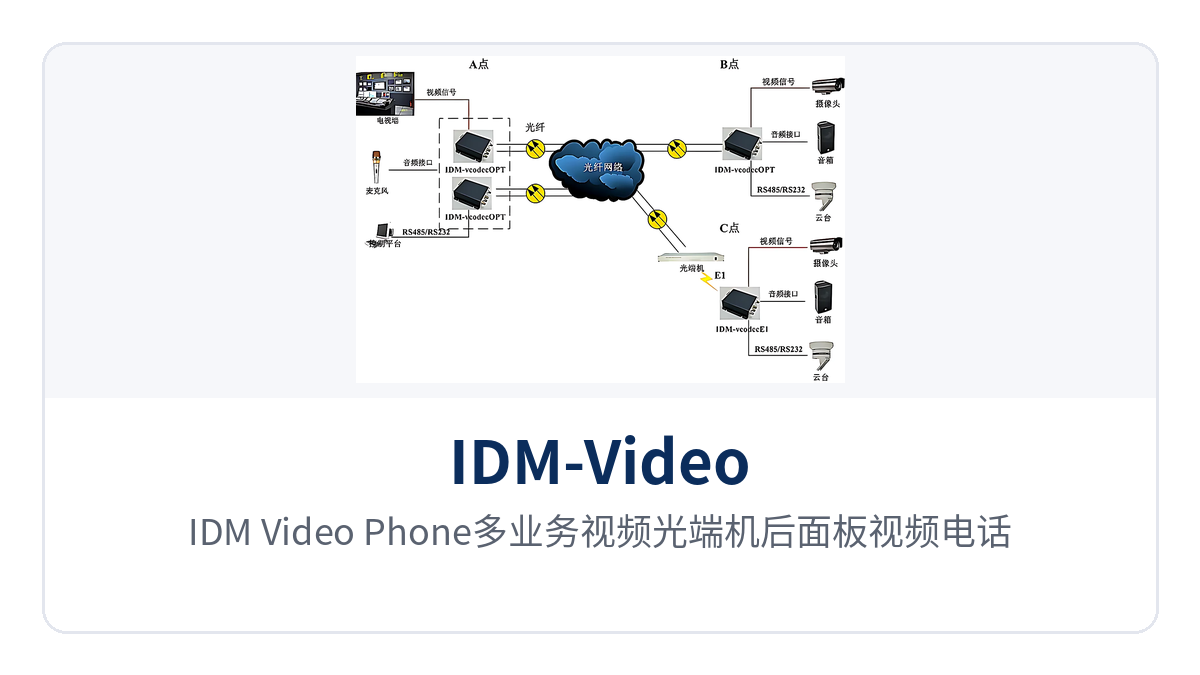

瑞光极远（Raytrans）IDM-Video Phone多业务光端机的部署方式以点对点直连为主。两端各部署一台设备、用一条光纤直连，一端接入摄像机、话机、控制设备与网络，另一端接入显示设备、交换机与电话网络，即可完成视频、电话、数据与以太网的端到端传输；这种组网链路清晰、故障点少，适合监控点与值班室之间距离较远、需要一根光纤把多类业务一并送回的场合。在智慧矿山通信方案中，井下矿用本安型通信设备与井上机房设备可通过单纤直连完成多业务回传；在政府专网光纤通信方案中，各部门节点间的电话光端机、视频光端机与多业务光端机可按同一接线规范统一部署。部署时先完成设备上电自检与光路收光功率确认，再逐项开通视频、电话、数据与网络业务，光端机厂家瑞光极远（Raytrans）可提供完整的产品展示与现场接线指导。

典型应用场景

电力与轨道交通专网

电力变电站、开闭所与轨道交通沿线站点分布分散，站间距离远、多数无人值守，机柜内通常没有空调与常驻人员。瑞光极远（Raytrans）IDM-Video Phone多业务视频光端机用一条光纤把双向单路视频、2路电话、2路数据与可选2路以太网一并送回调度端，站内图像、调度通话、设备状态数据与网络业务共用一芯光纤，不必为各类信号分别敷设线路。作为专业光端机厂家，瑞光极远在该系列产品展示中明确标注了工业级工作温度覆盖-40℃～+85℃、相对湿度0～95%（无凝结），支持AC220V/DC-48V双供电可选，变电站与牵引变电所已有的直流-48V电源可直接取用，整机功耗≤6W，机柜内的取电与散热压力较小。

平安城市与公安视频专网

平安城市与公安视频专网的点位沿道路、卡口与社区呈带状或星型分布，前端摄像机到分控中心、分控中心到指挥中心之间往往跨越几公里到二十公里的距离。瑞光极远（Raytrans）IDM-Video Phone多业务视频光端机单纤20Km无中继，前端画面沿一芯光纤直达上级节点，中途不设中继与路由交换设备，链路故障点随之减少；视频、电话与数据业务复用在一根光缆上，杆路与管孔的占用相应减少。卡口通话与对讲业务可接入电话光端机通道，数据通道用于云台控制与设备状态回传；全数字视频无压缩传输避免了编解码延时，视频信噪比≥70dB（加权）满足取证画面的清晰度要求。

油田与矿山野外无人值守站点

油田井场、输油泵站与矿山采区站点分布在野外，站间距离大、供电与环境条件受限，人工巡检频次低。瑞光极远（Raytrans）IDM-Video Phone多业务视频光端机把双向单路视频、2路电话、2路数据与可选2路以太网复用进一根光纤，野外站点与站控中心之间只保留一条光缆链路即可满足监控、通话与数据回传需求。该方案同样适用于智慧矿山通信方案中的矿用本安型通信部署，工业级宽温配置的-40℃～+85℃工作温度、0～95%（无凝结）相对湿度与防雷功能自恢复保险电路设计，面向野外机柜与户外设备箱的条件；供电方式支持AC220V/DC-48V，野外站点已有直流电源时可直接采用DC-48V供电，整机功耗≤6W。

小结

IDM-Video Phone多业务视频光端机是一台把视频、电话、数据与以太网业务收敛到一根光纤上的视频电话数据复用光端机，全数字视频无压缩传输使画面质量达到广播级标准，单纤20Km传输与视频无损再生中继支持长距离覆盖，工业级宽温、AC220V/DC-48V双供电与≤6W整机功耗面向电力与轨道交通专网、平安城市与公安视频专网、油田与矿山野外无人值守站点的严苛现场；需要按项目核对接口配置、供电方式与传输距离时，可结合实际业务清单与厂家技术资料逐项确认。
