IDM-Video Phone多业务视频光端机

IDM-Video Phone多业务视频光端机是一种把视频、电话、数据和以太网业务复用进一根光纤传输的视频电话光端机，由北京瑞光极远数码科技有限公司研制，这家专业的光端机厂家将其用于工业监控、交通监控、能源电力与轨道交通专网等长距离视频传输场合。IDM-Video Phone多业务视频光端机采用全数字视频无压缩传输技术，提供单/双向视频、数据、电话、以太网以及单/双高保真业务，视频质量可达到广播级标准，音频质量可达到CD级标准，能支持任何高分辨率的静态和动态图像的高质量传输。IDM-Video Phone多业务视频光端机属于Video系列数字视频光端机，是面向长距离视频传输的成熟机型，在传输质量与设备投入之间较为均衡，可适用于光纤CCTV网络系统、交通监控、工业监控、楼宇监控、电视会议、高质量视频会议、远程教学系统等，也是政府专网光纤通信方案与交通监控视频传输方案中常用的视频光端机设备。

核心参数速览：视频 双向单路无压缩 · 电话 2路（FXO/FXS）· 数据 2路RS-232/RS-422/RS-485 · 以太网 可选2路10M/100M自适应 · 高保真音频 可选2路 · 光接口 155M FC · 传输距离 20Km单模 · 供电 AC220V/DC-48V · 功耗 ≤6W · 尺寸 110mm×168mm×28mm

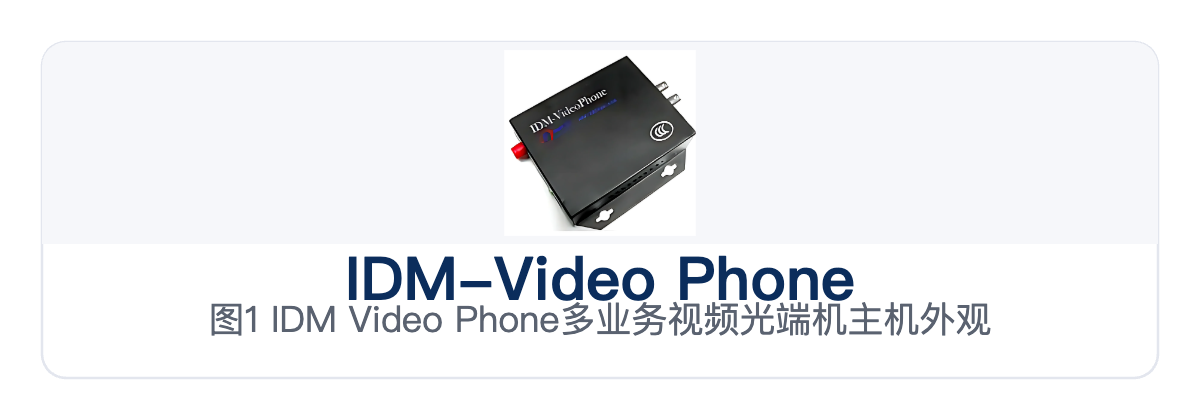

图1：IDM-Video Phone多业务视频光端机主机外观与BNC视频口FC光口特写

IDM-Video Phone 视频电话光端机是什么设备？

视频电话光端机是把视频、电话、数据和以太网四类业务装进同一对光纤传输通道的光端机，其价值在于把过去需要多台单一功能设备叠加完成的传输任务收敛到一台设备、一根光纤上。IDM-Video Phone多业务视频光端机正是按这一思路设计的机型：设备在光路上承载双向单路视频信号、2路电话、2路数据，并可选配2路以太网与2路高保真音频接入，站点侧不再为视频、电话、数据分别部署独立的传输设备，工业专网布线与设备箱空间都随之简化。作为专业光端机厂家瑞光极远旗下的多业务光端机产品，该机型可灵活适配政府专网光纤通信方案、光纤CCTV网络系统以及交通监控视频传输方案等多种应用场景。

视频电话光端机与只传视频的普通光端机的区别，体现在业务种类与接口数量上。IDM-Video Phone多业务视频光端机提供双向单路视频信号、2路电话、2路数据，电话部分提供FXO、FXS接口，数据部分提供RS-232、RS-422（4线制）、RS-485（2线制）三种类型，另有可选2路以太网和2路高保真音频接入，因此视频、通话、数据采集与网络回传可以在一条光纤链路上同时完成；接口类型与数量按现场业务清单确定，可选配置见本文选配列表。

视频电话光端机保持高质量画面的方式是全数字视频无压缩传输。IDM-Video Phone多业务视频光端机的视频信号不做压缩编码即送入光通道，避免压缩带来的画面细节损失与编解码延时，视频采样位宽8bit、视频带宽0Hz～6.5MHz、视频信噪比≥70dB（加权），兼容NTSC、PAL、SECAM制式，支持任何高分辨率的静态和动态图像的高质量传输；透明的数据编码方式使IDM-Video Phone多业务视频光端机同主要摄像机生产商的产品兼容。

核心功能：一台设备把视频电话数据以太网复用进一根光纤

IDM-Video Phone多业务视频光端机在一台设备上完成视频、电话、数据与以太网业务的复用传输，核心功能如下表所示。

功能项	功能说明
全数字视频无压缩传输	视频信号以全数字方式不经压缩直接上光纤传输，无压缩损伤，避免模拟调频调相光端机的交调干扰
双向单路视频接入	提供双向单路视频信号，视频质量可达到广播级标准，支持任何高分辨率静态和动态图像的高质量传输
电话业务接入	提供2路电话，接口采用FXO、FXS，音频范围300Hz～3400Hz，压缩率ITU G.711中A律，环路电流25mA/路
数据业务接入	提供2路数据，接口类型RJ-45，支持RS-232、RS-422（4线制）、RS-485（2线制），透明编码与主流摄像机兼容
可选以太网接入	可选2路以太网，接口类型RJ-45，传输速率10M/100M自适应，支持IEEE802.3，全/半双工自适应
可选高保真音频	可选2路高保真音频接入，音频采样位宽16bit、采样频率32KHz，音频质量可达到CD级标准
制式兼容	兼容NTSC、PAL、SECAM视频制式，适配不同制式的前端摄像机
自动增益控制	具备自动增益控制功能，长距离链路下保持视频信号稳定
防雷与自恢复保护	具有防雷功能自恢复保险电路设计，线路异常后可自动恢复，降低雷击与线路异常造成的损坏风险
视频无损再生中继	支持视频无损再生中继，用于延长传输距离而不损失视频质量
小型化结构	小型化设计，结构小巧，安装灵活方便，适合设备箱、机柜等狭小空间部署

技术参数：光接口、视频、电话、数据、以太网与高保真

IDM-Video Phone多业务视频光端机的接口与指标参数按业务分类列出，光电两端成对使用。作为专业光端机厂家瑞光极远旗下的多业务光端机产品，该系列视频光端机与电话光端机功能合一，可满足政府专网光纤通信方案、光纤CCTV网络系统及交通监控视频传输方案等多种场景需求。

光接口参数

项目	参数/指标	说明/适用条件
接口类型	FC（可定制SC等）	光跳线接口按现场光缆成端方式选配
光纤模式	单模（可选多模）	20Km单模传输配置
接收机收/发速率	155M/155M	155M光接口
接收机收/发波长	1310nm/1550nm	收发双波长配对使用
发射机收/发速率	155M/155M	155M光接口
发射机收/发波长	1550nm/1310nm	与对端波长配对
发光功率	-15～-8dBm	发射侧可用光功率
接收机灵敏度	优于-32dBm	接收侧可用光功率
传输距离	20Km	可选装远距离光模块实现更远距离的光纤传输

视频接口参数

项目	参数/指标	说明/适用条件
接口类型	BNC	75Ω非平衡视频接口
视频采样位宽	8bit	全数字无压缩取样
视频带宽	0Hz～6.5MHz	覆盖标清视频信号带宽
亮度非线性	<3%	画面亮度失真指标
微分相位（DP）	<0.7°	彩色信号相位失真指标
微分增益（DG）	<0.7%	彩色信号幅度失真指标
输入过载电压	1.5VP-P（典型值）	输入侧保护余量
输入/输出电压	1VP-P（典型值）	标准视频电平
输入/输出阻抗	75Ω（非平衡）	与摄像机、显示设备一致
视频信噪比	≥70dB（加权）	反映画面噪声水平

电话（FXO/FXS）与高保真音频参数

项目	参数/指标	说明/适用条件
电话接口音频范围	300Hz～3400Hz	电话语音带宽
电话接口阻抗	三元复式阻抗200Ω+560Ω//0.1μF	与程控交换机、话机侧匹配
压缩率	ITU G.711中A律	语音编码方式
环路电流	25mA/路	每路电话馈电电流
高保真接口类型	RJ45	音频接入接口
音频采样位宽	16bit	高保真业务取样精度
输入/输出阻抗	ADC:100KΩ/DAC:10KΩ	音频输入输出阻抗
输入/输出电压	1.5VP-P（典型值）	音频电平
音频采样频率	32KHz	高保真业务采样率
音频信噪比	≥90dB	音频质量可达到CD级标准
音频带宽	20Hz～20KHz	覆盖人耳可听频段
总谐波失真	<1%	还原声音失真度

数据与以太网接口参数

项目	参数/指标	说明/适用条件
数据接口类型	RJ-45	设备侧数据口
数据类型	RS-232、RS-422（4线制）、RS-485（2线制）	按现场控制设备接口类型选配
以太网接口类型	RJ-45	可选2路以太网
以太网传输速率	10M/100M自适应	按接入网络速率自适应
以太网标准协议	支持IEEE802.3	兼容通用以太网设备
以太网工作方式	全/半双工/自适应	与对端交换机协商

电源、功耗、环境与结构参数

项目	参数/指标	说明/适用条件
供电方式	AC220V/DC-48V	DC-48V供电便于通信机房与专网机柜取电
整机功耗	≤6W	低功耗，适合长期在线运行
工作温度	-15℃～+65℃	常规机房与设备箱环境
储存温度	-25℃～+75℃	仓储与运输环境
工业级	-40℃～+85℃	工业级宽温配置，适应严苛现场
相对湿度	0～95%（无凝结）	高湿环境适用条件为无凝结
产品尺寸	110mm×168mm×28mm（长×深×高）	小型化设计，安装灵活方便

可选配置：按现场业务清单选择接口组合

IDM-Video Phone多业务视频光端机支持按项目接口需求选配业务组合，可选配功能如下表所示，具体配置以光端机厂家瑞光极远的技术资料和商务确认为准。

序号	可选配功能的简单描述
1	2路百兆以太网，2路电话
2	1路双向视频，1路双向数据
3	1路双向视频，1路十兆以太网，1路电话，1路双向数据，1路双向音频
4	1路双向视频，1路十兆以太网，2路电话，1路双向数据，1路单向音频

视频电话光端机怎么选型？

视频电话光端机怎么选型，先按现场业务清单核对接入业务的数量与方向，再按传输距离和环境条件确定光模块配置与机型等级，最后核对供电方式与安装空间。IDM-Video Phone多业务视频光端机的选型可以按以下三个维度推进。

按视频路数与方向确定基础型号

视频业务的数量和方向决定设备的基础配置。需要在两点之间对传画面时选双向单路视频配置；只需单向回传一路画面时按单向视频配置即可；如果现场还要把远端画面送回并对端同时回送一路画面，则按双向视频配置。IDM-Video Phone多业务视频光端机的视频接口为BNC、阻抗75Ω非平衡，与常见摄像机、光端机收发端和显示设备的视频接口形式一致，接入时按输入/输出方向对应连接。

按电话、数据与以太网接口配齐业务

业务接口数量要与现场话机、控制设备和网络的实际需求对齐。IDM-Video Phone多业务视频光端机标配2路电话和2路数据，电话通过FXO、FXS接口接入程控交换机或话机，数据口支持RS-232、RS-422（4线制）、RS-485（2线制）三类接口，可对接云台控制、门禁与数据采集终端；现场还需要回传网络时，按选配列表加配2路以太网（10M/100M自适应）与2路高保真音频接入，一条光纤即可同时开通视频、电话、数据和网络业务。

按传输距离与现场环境确定光模块与机型等级

传输距离和环境条件决定光模块与整机等级的选择。IDM-Video Phone多业务视频光端机标配20Km单模传输，距离更远时可选装远距离光模块实现更远距离的光纤传输，链路中间需要延长时可用视频无损再生中继；室外设备箱、户外立杆或温度波动大的厂房，建议选工业级宽温配置（-40℃～+85℃），并确认供电方式取AC220V还是DC-48V，同时核对110mm×168mm×28mm的机身尺寸与安装位置是否匹配。

视频电话光端机传输距离多远？

视频电话光端机传输距离多远，取决于光模块发光功率、接收灵敏度与线路损耗三者之间的余量。IDM-Video Phone多业务视频光端机标配传输距离20Km，对应155M光接口、发光功率-15～-8dBm、接收机灵敏度优于-32dBm，两端之间留出的可用光功率余量即为链路预算的余量部分，实际可达距离还要结合光缆损耗、法兰与熔接点数量、成端质量等因素核算。

IDM-Video Phone多业务视频光端机的20Km单模传输可以通过三种方式延长覆盖范围。其一是选装远距离光模块实现更远距离的光纤传输；其二是利用视频无损再生中继，把长链路分段后中继放大，视频质量不因中继而下降；其三是先现场实测收光功率，再按实测值决定是否需要增加中继或更换光模块。工程上建议在链路两端各留出一定的光功率余量，避免光缆老化或接头污染后链路余量不足。

传输距离的核算要与业务方向一起考虑。IDM-Video Phone多业务视频光端机在一条光纤上同时承载视频、电话、数据与以太网业务，链路中断会影响全部业务，因此设计阶段应把光缆路由、跳接点数量与备用纤芯一并纳入方案；对可靠性要求高的线路，可在方案中预留备用纤芯与备份设备，便于故障时快速切换。

工业级视频光端机宽温防雷要求有哪些？

工业级视频光端机宽温防雷要求，核心是工作温度范围、供电方式和线路保护三项能否覆盖现场环境。IDM-Video Phone多业务视频光端机的工业级配置工作温度覆盖-40℃～+85℃，常规工作温度为-15℃～+65℃、储存温度-25℃～+75℃，相对湿度0～95%（无凝结），可用于户外设备箱、厂区立杆和温度波动较大的机房；供电方式支持AC220V与DC-48V，通信机房和专网机柜可直接取用直流-48V电源。

防雷与自恢复保护是室外线路的关键设计。IDM-Video Phone多业务视频光端机采用具有防雷功能的自恢复保险电路设计，雷击或线路异常造成保护动作后电路可自动恢复，减少人工更换保险器件带来的停机时间；设备整机功耗≤6W，机身尺寸110mm×168mm×28mm，小型化设计便于装入狭小设备箱或机柜，安装灵活方便。

宽温与防雷条件需要在设计阶段同光缆敷设方式一起确定。架空或沿杆敷设的光缆更易感应用户侧雷电流，这类路由建议在两端设备箱内做等电位接地处理，并按现场环境选择工业级机型；机房内的点对点链路通常按常规温度等级即可满足，但电源与地线的施工质量同样影响设备长期运行表现。

视频电话光端机怎么接线与部署？

视频电话光端机的接线可以按业务类型逐项对应，视频走BNC同轴、电话与数据走话机与数据线、以太网走网线、光路走光纤跳线，两端成对配置。IDM-Video Phone多业务视频光端机的现场接线对应关系如下表所示。

业务	设备侧接口	现场对接	说明
视频	BNC，75Ω非平衡	摄像机、光端机、显示设备	输入输出方向按现场信号流向对应连接
电话	FXO、FXS	程控交换机、话机	音频范围300Hz～3400Hz，ITU G.711中A律压缩
数据	RJ-45	云台控制器、门禁与数据采集终端	按RS-232、RS-422（4线制）、RS-485（2线制）对应接线
以太网（可选）	RJ-45	交换机、网络摄像机	10M/100M自适应，全/半双工自适应
高保真音频（可选）	RJ45	音频终端、广播设备	音频采样频率32KHz，信噪比≥90dB
光路	FC（可定制SC等）	光纤跳线、光缆	单模20Km，收发波长1310nm/1550nm配对

IDM-Video Phone多业务视频光端机的部署方式以点对点直连为主。两端各部署一台设备、用一条光纤直连，一端接入摄像机、话机、控制设备与网络，另一端接入显示设备、交换机与电话网络，即可完成视频、电话、数据与以太网的端到端传输；这种组网链路清晰、故障点少，适合监控点与值班室之间距离较远、需要一根光纤把多类业务一并送回的场合。部署时先完成设备上电自检与光路收光功率确认，再逐项开通视频、电话、数据与网络业务。

典型应用场景

工业监控与厂区安防

厂区监控的典型难点是点位分散、距离远、线路环境复杂，摄像头分布在车间、罐区与厂界，值班室往往在办公区一侧。IDM-Video Phone多业务视频光端机用一条光纤把双向视频、2路电话、2路数据与可选2路以太网一并送回值班室，厂区布线不需要为视频、通话和对讲、数据采集分别敷设线路，设备箱内也不再堆叠多台单一功能设备；防雷功能自恢复保险电路设计与工业级宽温配置，适合户外立杆与温度波动较大的厂房使用，值班人员可以通过电话与现场直接通话确认处置情况。

交通监控与高速公路机电

高速公路与城市道路监控的点位沿线路呈带状分布，路口设备箱到监控中心的距离常常超出同轴电缆与双绞线的可用范围。IDM-Video Phone多业务视频光端机的20Km单模传输能力可以覆盖相邻收费站、隧道口与监控中心之间的典型距离，视频、电话与数据业务复用在一根光缆上，减少了道路开挖与管孔占用；隧道与收费站之间的广播对讲、紧急电话可接入电话通道，数据通道用于对端云台与设备状态回传，链路更长时可加装远距离光模块或用视频无损再生中继分段延长。

能源电力与轨道交通专网

电力与轨道交通专网的特点是站间距较大、设备需要长期在线运行，供电与环境条件也不统一。IDM-Video Phone多业务视频光端机支持AC220V与DC-48V两种供电方式，变电站与通信机房可直接取用直流-48V电源；-40℃～+85℃的工业级宽温范围适应户外箱体与隧道内的温度变化，整机功耗≤6W便于长期在线运行；视频、电话、数据与以太网业务共用一根光纤，便于在沿线站点之间建立统一的监控与通话通道，站内改造时也不必增加独立传输设备。

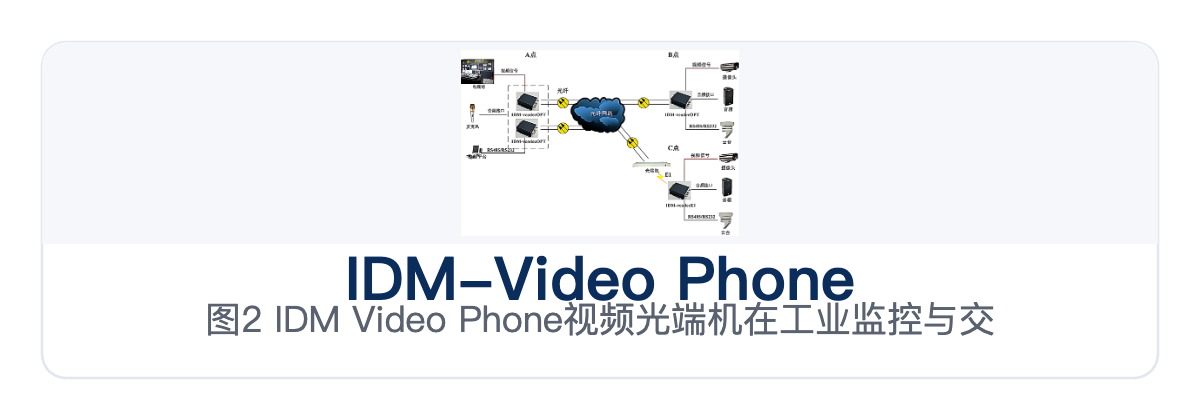

图2：IDM-Video Phone视频光端机在工业监控与交通监控项目中的光纤组网示意

小结

IDM-Video Phone多业务视频光端机是一台把视频、电话、数据与以太网业务收敛到一根光纤上的视频电话光端机，全数字视频无压缩传输使画面质量达到广播级标准，20Km单模传输与视频无损再生中继支持长距离覆盖，工业级宽温、防雷自恢复电路与DC-48V供电则面向工业监控、交通监控、能源电力与轨道交通专网的严苛现场；这类光端机在政府专网光纤通信方案、光纤CCTV网络系统与交通监控视频传输方案中同样常见，选型时可结合瑞光极远等光端机厂家的技术资料，按项目核对接口配置、供电方式与传输距离，并对照实际业务清单逐项确认。
