IDM-Video集中型视频光端机

IDM-Video 5U集中型视频光端机是北京瑞光极远数码科技有限公司（Raytrans）研制的机架式中心端视频光传输设备，作为专业光端机厂家推出的产品展示重点机型，采用全数字视频无压缩传输技术，由 19 英寸 5U 标准机箱、业务用户盘、网管盘和电源盘构成，用于把多个远端站点上送的视频、音频、数据与以太网业务汇聚到中心端并还原输出。这款多业务光端机按插盘方式配置业务容量：用户盘可依现场需求选配 1 路视频盘、2 路视频盘、4 路视频盘或 8 路视频盘，满配状态为 15 个用户盘、1 个网管盘和 2 个电源盘，适用于光纤CCTV网络系统、交通监控、工业监控、楼宇监控、电视会议、视频会议、远程教学系统等场合，也常作为政府专网光纤通信方案中的中心汇聚节点使用。

核心参数速览：19英寸5U标准机箱 · 8路视频/盘 · 15盘星型组网 · 双电源互备份 · 网管在线监控 · 广播级视频 · CD级音频 · 防雷自恢复保险

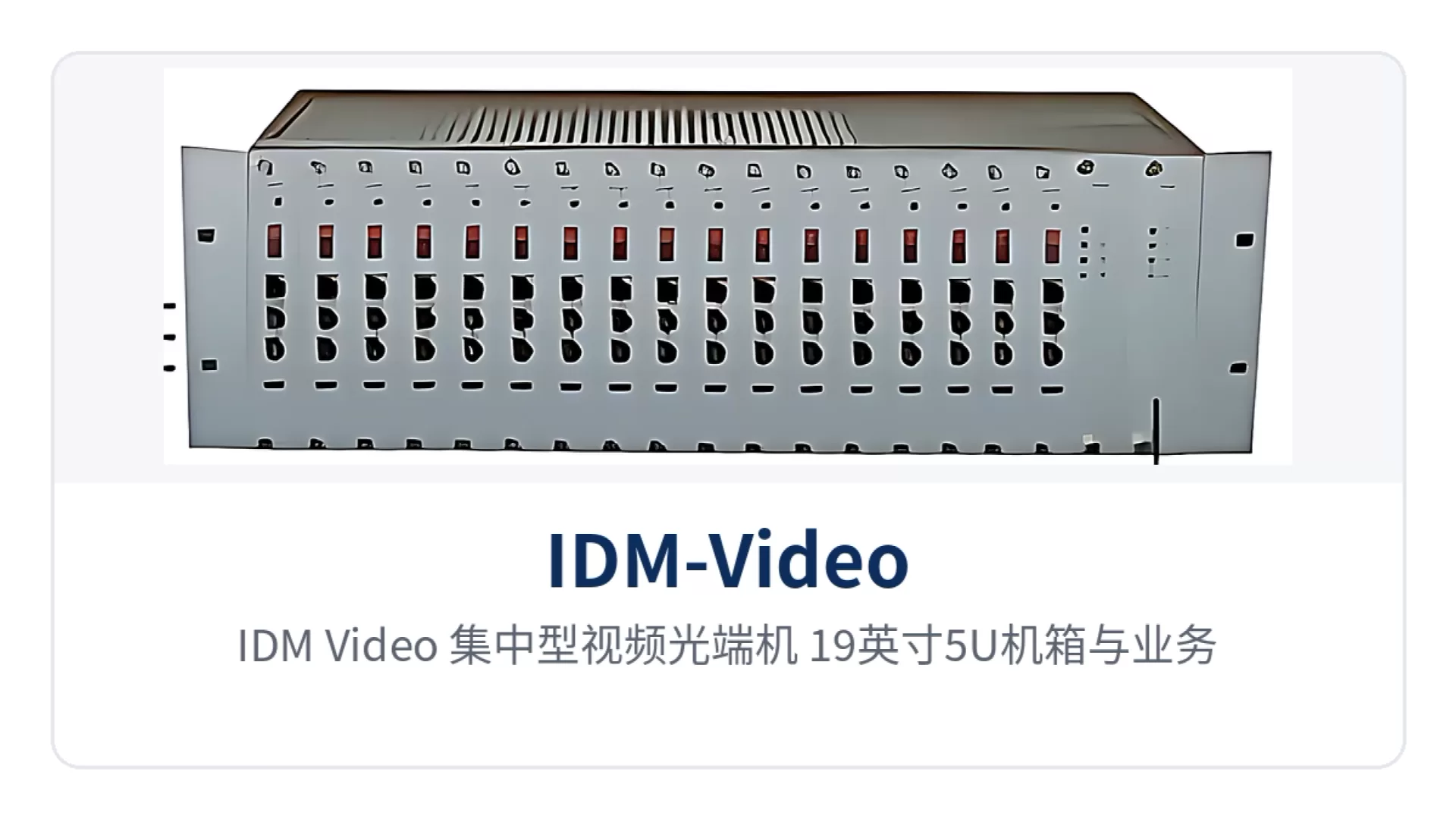

图1：IDM-Video 集中型视频光端机 19英寸5U机箱与业务插盘前面板实物图

5U集中型视频光端机是什么？定义与无压缩传输原理

5U集中型视频光端机是插盘式中心端视频光传输设备，定位不是替代摄像机旁的点对点光端机，而是把分散在多个远端站点的视频与配套业务集中到一台 5U 机箱上完成接入、复用与输出。全数字视频无压缩传输技术的含义是：视频信号送入设备后完成 A/D 采样，不经过压缩编码环节即形成数字码流送上光路，接收端再经 D/A 还原为视频输出；由于链路上没有编解码环节，画面不产生压缩损伤，也不引入编解码带来的额外延时。

IDM-Video 5U集中型视频光端机兼容 PAL、NTSC、SECAM 等视频制式，视频质量可达到广播级标准，音频质量可达到 CD 级标准；传输部分具备自动增益控制功能，在长距离链路上保持视频信号稳定；透明的数据编码方式使 IDM-Video 5U集中型视频光端机同主要摄像机生产商的产品兼容，SMT 表面贴装工艺与视频无损再生中继能力共同支撑长距离视频传输。

IDM-Video 5U集中型视频光端机的产品资料未列出光接口型式、光功率预算与单段传输距离，本页不作推断，实际工程按项目所选光模块与光纤链路核算，具体数值以厂家技术资料和商务确认为准。

集中型视频光端机用户盘怎么配置：1 路/2 路/4 路/8 路视频盘与 15 盘满配

集中型视频光端机用户盘怎么配置，判断依据是每个远端站点需要上送几路视频、除视频外还要不要数据、双向音频和以太网业务，据此选择对应盘型的用户盘插入机箱。同一种用户盘对应一类现场需求，不必为用不到的业务通道预留盘位。

用户盘类型	视频通道	配置要点
1 路视频盘	1 路单向视频	单路摄像机点位，业务通道需求少的站点
2 路视频盘	2 路单向视频	双摄像机点位或单站点两路视频上送
4 路视频盘	4 路单向视频	路口、楼道、机房等 4 路视频的汇聚点
8 路视频盘	8 路单向视频	单盘业务上限：8 路单向视频＋4 路数据＋4 路双向音频＋2 路以太网

用户盘配置决定机箱的满载能力：19 英寸 5U 机箱满配 15 个用户盘、1 个网管盘和 2 个电源盘，业务盘位按站点逐步增插即可扩容。8 路视频盘是盘位业务能力的上限配置，单块盘在同一光路上同时承载 8 路单向视频、4 路数据、4 路双向音频与 2 路以太网，一根光纤即完成视频、数据、双向音频与以太网的复用传输，属于高密度接入配置；多站点监控中不必为每一类业务单独敷设线缆或另配设备。

在多站点监控工程中，中心端以一台 19 英寸 5U 集中型视频光端机完成多站点业务接入与汇聚，机柜空间按 5U 规划，不必为每个站点各配一台中心侧单机型设备；插盘式结构也便于故障盘位单独更换，维护时按盘定位。

集中型视频光端机星型组网怎么设计：中心端与多远端站点拓扑

集中型视频光端机星型组网怎么设计的要点是：中心端放一台 5U 集中机箱，各远端站点各放一台远端设备，每个站点的链路独立汇聚到中心端，形成中心端对多站点的星型网络。星型结构的工程价值在于站点之间互不影响——某个站点的链路或设备出现异常时，其他站点的视频业务不受牵连，运维人员可按链路逐条定位。

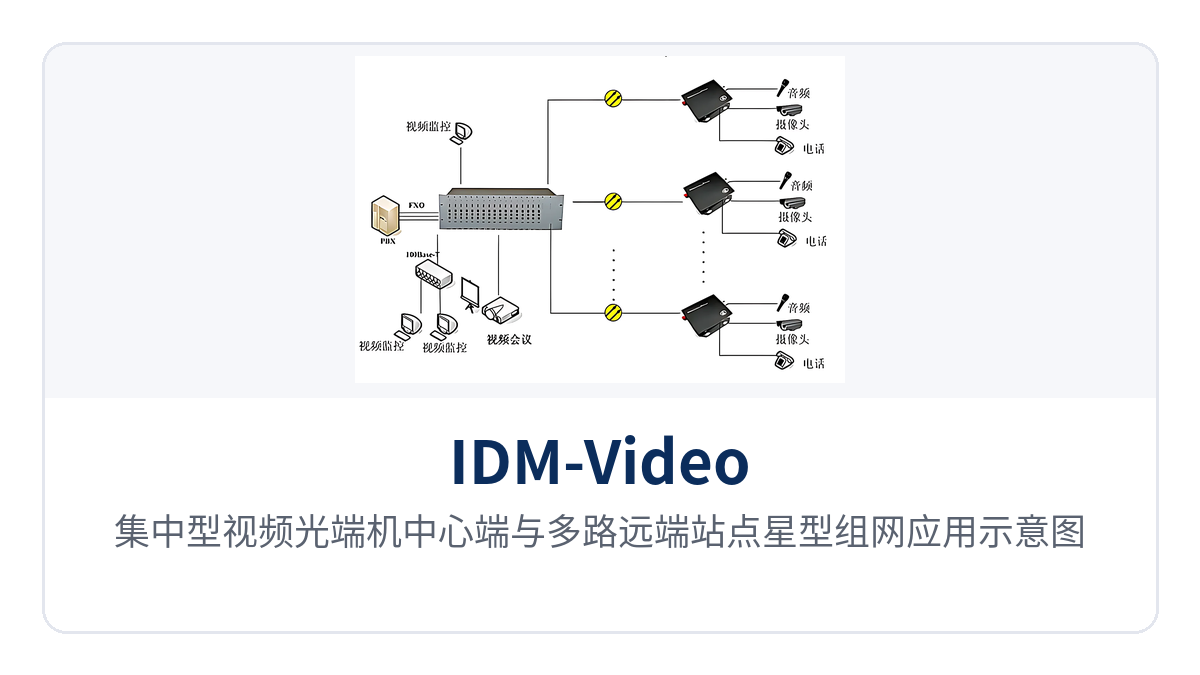

图2：集中型视频光端机中心端与多路远端站点星型组网应用示意图

中心端配置网管盘后支持网管在线监控：链路上设备的工作状态可在线实时查看，告警信息集中呈现，值守人员不必逐个站点现场巡检。远端站点侧的设备选型按该站点的业务组合与链路距离确定，具体型号以厂家技术资料和商务确认为准；光接口型式、光模块距离与链路预算也需按现场光纤条件核算。

星型组网适合站点分布相对发散、每个站点业务量不算大的工程，例如公路沿线监控点、厂区外场摄像机、园区外围监控点。多站点集中接入的另一个结果是中心端占用空间可控：一台 5U 机箱承载多站点业务，比在各处分别设置接收端设备更便于统一供电、统一运维。

集中型视频光端机双电源备份与防雷要求：无人值守站点连续供电

集中型视频光端机双电源备份与防雷要求的落脚点是供电不中断与免现场复位。IDM-Video 5U集中型视频光端机配置 2 块电源盘互为备份，其中一块出现异常时由另一块继续为机箱供电，供电系统不因单盘故障整体中断，适合无人值守站点；设备同时具有防雷功能自恢复保险电路设计，雷击或浪涌导致保险动作后电路可自恢复，减少因一次感应雷造成长时间停传、需要人员到现场处理的情况。

无人值守站点（工业厂区机房、公路外场机柜、园区周界弱电间）的供电条件差异较大，工程上建议按机房实际供电条件确定输入方式，并把设备告警接入网管或动环系统，让电源异常在中心端即可发现；结合双电源互备份与自恢复保险，日常巡检周期可以按站点重要程度安排。IDM-Video 5U集中型视频光端机的具体供电规格与防雷等级，产品资料未列出，以厂家技术资料和商务确认为准。

功能与性能参数

功能一览表

功能项	功能说明
中心端星型组网	采用 19 英寸 5U 标准机箱，可作为中心端与多个远端站点构成星型网络
插盘式业务配置	按用户需求配置不同用户盘，提供视频、音频、数据和以太网业务
双电源盘互备份	2 块电源盘可互备份，保障供电系统的稳定性
视频制式兼容	兼容 PAL、NTSC、SECAM 等视频制式
广播级视频与 CD 级音频	视频质量可达到广播级标准，音频质量可达到 CD 级标准
全数字无压缩与自动增益	采用全数字视频无压缩传输技术，具备自动增益控制功能
防雷自恢复保险	具有防雷功能自恢复保险电路设计
透明数据编码	采用透明的数据编码方式，同主要摄像机生产商的产品兼容
SMT 与无损再生中继	SMT 表面贴装技术，支持视频无损再生中继
告警与网管	具备完备的告警功能和网管功能，可在线实时监控

技术参数表

项目	参数/指标	说明/适用条件
机箱结构	19 英寸 5U 标准机箱	机架式安装，中心端设备
满配盘位	15 个用户盘＋1 个网管盘＋2 个电源盘	盘位按项目业务量逐步增插
用户盘选配	1 路视频盘 / 2 路视频盘 / 4 路视频盘 / 8 路视频盘	按站点视频路数选择盘型
单盘业务上限	8 路单向视频＋4 路数据＋4 路双向音频＋2 路以太网	8 路视频盘的满载配置
视频制式	PAL、NTSC、SECAM	适配不同制式摄像机与监视器
视频质量	广播级标准	全数字无压缩传输
音频质量	CD 级标准	与视频同链路传输
组网方式	星型网络，中心端汇聚多个远端站点	远端设备型号以厂家技术资料为准
网管与告警	网管盘支持在线实时监控，告警功能完备	中心端集中查看链路状态
供电方式	2 块电源盘互为备份	具体输入规格以厂家技术资料为准
端口防护	防雷功能自恢复保险电路	雷击或浪涌动作后可自恢复
光接口与传输距离	此处资料库暂无相关信息	以厂家技术资料和商务确认为准
功耗与工作温度	此处资料库暂无相关信息	以厂家技术资料和商务确认为准

差异化价值

差异化卖点	具体能力	对应现场价值
一纤多业务高密度接入	单块用户盘上限为 8 路单向视频＋4 路数据＋4 路双向音频＋2 路以太网	一根光纤同时承载视频、数据、双向音频与以太网，站点业务种类多时不必为每类业务另配传输设备
5U 机箱构建星型专网中心端	满配 15 个用户盘＋1 个网管盘＋2 个电源盘，与多个远端站点构成星型网络	监控分中心机柜空间按 5U 规划，站点与业务按盘位逐步增插扩容
双电源互备份＋防雷自恢复	2 块电源盘互为备份，另配防雷功能自恢复保险电路	野外无人值守站点不因单盘故障整机失电，雷击动作后可自恢复，减少现场处理

典型应用场景

交通监控：高速公路与城市道路视频专网

高速公路与城市道路视频专网的点位沿线路长距离分布，外场机柜多为无人值守，路段监控分中心需要把沿线视频稳定汇聚到一处。瑞光极远（Raytrans）IDM-Video 5U集中型视频光端机放在路段监控分中心或收费站机房作为中心端，与各外场站点组成星型网络：单块 8 路视频盘在一根光纤上同时承载 8 路单向视频、4 路数据、4 路双向音频与 2 路以太网，云台控制、对讲与网络数据不必另配传输设备或另敷光缆，专网中心端的设备数量与配线工作量随之下降。满配 15 个用户盘、1 个网管盘和 2 个电源盘的插盘结构，使中心端机柜空间按 5U 规划、业务按站点逐步增插；2 块电源盘互备份配合防雷功能自恢复保险电路，针对的正是外场机柜的供电与雷击风险。作为成熟的光端机厂家，瑞光极远（Raytrans）的这款多业务光端机在交通监控项目中可提供稳定的政府专网光纤通信方案支撑。

工业监控：厂矿、电力与石化无人值守站点

厂矿、电力与石化现场属于强电磁环境，站点多为无人值守，一次故障往往要派车派人到现场处理。瑞光极远（Raytrans）IDM-Video 5U集中型视频光端机以光纤为传输介质，视频通道不受动力电缆与变频设备的电磁干扰影响；全数字无压缩传输使生产现场画面在长距离链路上保持广播级质量。供电与防护方面，2 块电源盘互为备份，其中一块出现异常时另一块继续为机箱供电；防雷功能自恢复保险电路在雷击或浪涌导致保险动作后可自恢复，减少一次感应雷造成长时间停传的情况。中心端的网管盘支持在线实时监控，站点设备状态与告警集中呈现，值守人员在中心即可掌握现场情况，巡检周期可按站点重要程度安排。

光纤CCTV网络系统集成商：多站点集中接入与统一运维

光纤 CCTV 网络系统集成的核心问题，是把大量分散点位的视频连同数据、音频与以太网业务集中到一处，同时控制中心侧的机柜占用与运维工作量。瑞光极远（Raytrans）IDM-Video 5U集中型视频光端机以 15 个用户盘位的插盘结构承接多站点业务，中心端一台 5U 机箱即完成汇聚，不必为每个站点各配一台中心侧接收设备，机柜空间与供电回路数量都可压缩；插盘结构支持按盘更换，故障可定位到盘位。广播级视频质量、CD 级音频质量与透明的数据编码方式，使系统与主要摄像机生产商的产品兼容，工程不必因制式或编码方式另加转换设备；网管盘在线实时监控配合完备的告警功能，让运维人员在中心端就能查看链路状态，减少逐个站点跑现场的巡检工作量。同一平台也可用于楼宇监控、电视会议、视频会议与远程教学系统的视频传输，视频无损再生中继能力适合链路需逐段延伸的场景。对于需要产品展示与方案选型的集成商，瑞光极远（Raytrans）可提供光端机及多业务光端机的完整技术资料支持。

结语

瑞光极远（Raytrans）IDM-Video 5U集中型视频光端机以 19 英寸 5U 插盘机箱作为中心端，用户盘可选 1 路、2 路、4 路、8 路视频盘，满配 15 个用户盘，单盘同时承载 8 路单向视频、4 路数据、4 路双向音频与 2 路以太网，把多个远端站点的视频与配套业务汇聚到一处；2 块电源盘互备份配合防雷功能自恢复保险电路，支撑野外无人值守站点的稳定供电；全数字无压缩传输配合自动增益控制，使视频质量可达到广播级标准、音频质量可达到 CD 级标准，适合长距离链路传输。交通监控、楼宇监控、工业监控与光纤 CCTV 网络系统等工程，可按站点业务组合与链路条件确定盘位配置，具体型号与参数以厂家技术资料和商务确认为准。
