IDM VDT1000

概述：

主要特点：

标准的19英寸1U设备，便于安装；

点对点的应用，通过TDM传输网/E1专线网络，可实现对视频、语音和控制信号的双向传输。可通过键盘或摇杆实现对对端云台的控制，支持视频和语音绑定功能。

应用实例二

IDM VcodeE1可综合接入控制键盘、IP网络、显示终端、电话机、扩音器和麦克风等多种调度终端，实现双向视频传输、语音对讲功能。

利用E1信道实时传输视频；

提供一路双向视频、一路双向语音、两路以太网和一路双向数据；无电磁干扰（EMI）、射频干扰（RFI）；

采用H.264编码格式；

RS232/RS485串行通信端口；

音、视频压缩传输与还原；

产品设计流程符合ISO9001标准；

综合低成本高效益，开电即用，设置、使用简单。

技术规格:

E1****接口

码速率	2048Kbps	码型	HDB3
标准协议	支持ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/31	信令	随路信令

视频

视频压缩	H.264	视频制式	PAL 25fps复合视频（CVBS）
视频格式	720×576(D1)	视音频码率	2Mbps
视频输入	复合信号BNC	视频输出	复合信号BNC

FXO/FXS****接口

音频范围	300Hz~3400Hz	压缩率	ITU G.711中A律
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	环路电流	25mA/路

数据

接口类型

RJ-45

数据类型

RS232/RS485

电源及功耗

供电方式

AC220V/DC- 48V

整机功耗

≤20W

环境条件

工作温度

-15 oC ~+65oC

储存温度

-25oC~+75oC

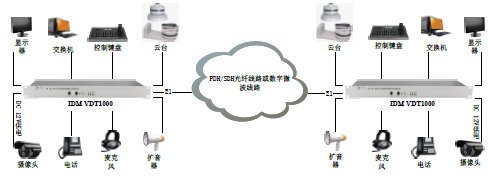

应用实例一

IDM VDT1000双向音视频编解码传输设备是为适应基于电信E1(2M口)传输通道而设计的，并采用H.264压缩方式，具有强大的即时图像捕捉和图像压缩功能。IDM- VDT1000将输入的视频、音频和数据进行压缩混合，形成2M速率的PCM码流，通过E1接口送给传输设备进行远距离传输，满足远程视频监控、视频会议等系统需要，提高E1线路资源在专网/SDH网络中了利用率。同时提供RS232/485串行数据通信端口，满足远程视频监控、视频会议等系统需要。所有的接口均符合国际标准，适用于不同的工作环境。
