IDM-VDA2000系列2路视频光端机

IDM-VDA2000 系列（含 IDM-VDA2000、IDM-VDA2100、IDM-VDA2210）2路视频光端机是北京瑞光极远数码科技有限公司（Raytrans）针对安防监控市场研制的小型化多业务信号光纤传输设备，用于把前端摄像机的2路单向视频以及数据、音频、以太网等业务汇聚到一根光纤上实时同步传输，是安防监控光纤传输方案中的实用产品展示。作为专业光端机厂家，瑞光极远在该系列产品中采用全数字视频无压缩技术，把视频信号采样为数字信号后直接在光纤上传输、在远端无失真还原，视频效果可满足监控中心的观看与录像要求；即插即用的设计使安装简便易行，无需现场调节，光模块和核心电路均采用标准元器件，光、电接口均符合国际标准，适用于不同的工作环境，也可为政府专网光纤通信方案提供可靠的多业务光端机接入能力。

核心参数速览：2路单向视频 · 2路数据 · 1路双向音频 · 2路以太网 · 单模光纤(可选多模) · FC 光口(可定制 SC) · 传输距离 20Km · 工业级宽温 -40℃~+85℃ · 支持 SNMP 网管 · 整机功耗 ≤6W

2路视频光端机是什么设备？

IDM-VDA2000 系列2路视频光端机是监控点位与监控中心之间的光纤传输接入设备，由发送端与接收端成对使用，把摄像机的2路视频信号连同现场的数据、音频信号送往远端还原输出，属于点对点组网的小型化业务接入设备。作为专业光端机厂家瑞光极远（Raytrans）旗下的产品展示机型，该系列在小型化视频光端机产品线中承担着前端点位接入的角色。

传统监控点位用同轴电缆传视频，距离超出几百米就要加中继放大器，还容易受电磁干扰、地电位差影响，画质随距离衰减。IDM-VDA2000 系列2路视频光端机把视频信号数字化后在光纤中传输，标准配置传输距离达到20Km，可选装远距离光模块实现更远距离的光纤传输，同时无电磁干扰（EMI）、射频干扰（RFI），适合点位分散、距离较远的安防监控工程使用，也是安防监控光纤传输方案中常见的前端接入设备。

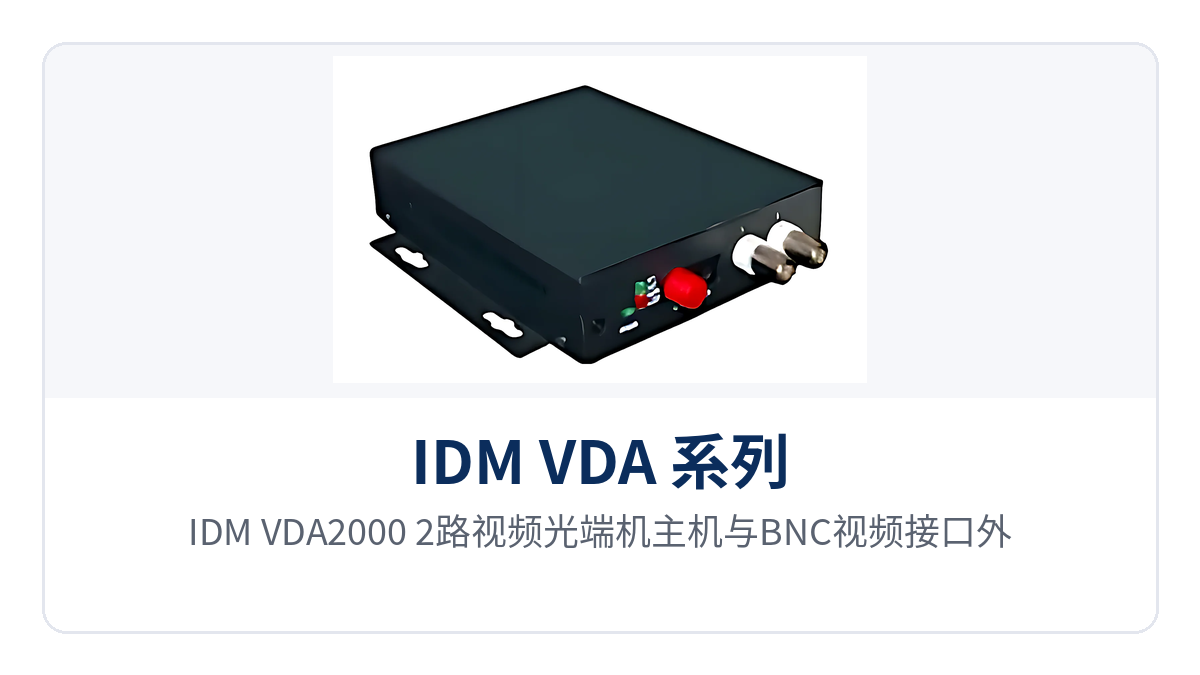

图1：IDM-VDA2000 2路视频光端机主机与BNC视频接口外观

一根光纤承载2路视频数据音频与以太网省在哪？

IDM-VDA2000 系列2路视频光端机可在一根光纤上承载2路单向视频、2路数据、1路双向音频和2路以太网，把原本需要多根光纤、多台设备分别承载的业务收敛到一条光纤链路上，直接节省专网的光纤资源与配套设备数量。这种多业务光端机的设计思路，正是瑞光极远（Raytrans）在政府专网光纤通信方案与安防监控光纤传输方案中反复验证的接入模式。

对安防监控与工业专网项目而言，光纤资源的紧张通常出现在两个位置：一是园区、厂区之间已有的主干光缆芯数有限，新增点位需要重新熔接或租用纤芯；二是无人值守站点的接入段往往只有一根光缆可敷设。IDM-VDA2000 系列2路视频光端机把视频、控制数据、语音与以太网业务复用在一根光纤中同步传输，工程上按点位业务量选配型号即可，无需为每类业务单独铺设线缆。

其中2路以太网为系列业务配置的描述口径，具体通道配置以厂家技术资料与商务确认为准；技术规格表中列出的是光接口、视频、音频、数据与电源环境的参数指标。

IDM-VDA2000 系列的差异化价值

差异化点	具体能力	对项目的价值
单纤多业务	一根光纤承载2路视频+2路数据+1路音频+2路以太网	节省专网光纤资源，减少设备叠加与线缆敷设量
工业级宽温	工业级温度范围 -40℃+85℃，湿度 095%（无凝结）	适配野外杆位、无人值守机柜等温差大的安装环境
SNMP 在线网管	支持 SNMP 网管，可实时在线监控	专网设备状态可远程实时监控，减少到场巡检
20Km 单模直传	标准配置传输距离20Km，可选装远距离光模块	覆盖站间、厂区到中心的常规链路，无需中途加中继

全数字视频无压缩技术如何保证画面质量？

IDM-VDA2000 系列2路视频光端机采用全数字视频无压缩技术：发送端以 8bit 采样位宽、0Hz~6.5MHz 视频带宽对视频信号采样，不经压缩编码直接在光纤中传送，接收端无失真地还原为模拟视频输出。设备视频信噪比达到 ≥70dB（加权），亮度非线性 <3%，微分相位(DP) <0.7°、微分增益(DG) <0.7%，视频质量可达到广播级标准，音频质量可达到 CD 级标准。对于追求画质无损的安防监控光纤传输方案而言，这种全数字光端机的传输方式能有效避免压缩带来的画质损失。

由于视频信号不经过编解码环节，链路上不引入压缩算法带来的处理时延与码流抖动，视频与数据的同步关系得以保持，这一点在监控中心同时观看画面与操作现场设备的场景中很关键。IDM-VDA2000 系列2路视频光端机兼容 PAL、NTSC、SECAM 等视频制式，可透明对接主要摄像机生产商的产品。

IDM-VDA2000 系列提供哪些功能？

功能项	功能说明
SNMP 网管	支持 SNMP 网管，可实时在线监控设备运行状态
视频质量	视频质量可达到广播级标准，2路视频无压缩同步传输
音频质量	音频质量可达到 CD 级标准，音频采样位宽 16bit、采样频率 32KHz
多制式兼容	兼容 PAL、NTSC、SECAM 等视频制式
工艺与保护	SMT 表面贴装技术，端口雷电及浪涌多重保护
再生中继	支持视频无损再生中继，无电磁干扰（EMI）、射频干扰（RFI）
数据透明传输	透明的数据编码方式，同主要摄像机生产商的产品兼容
自适应免调节	自适应技术，使用时无需进行现场的电气或光学调节
结构设计	小型化设计，结构小巧，安装灵活方便

技术参数

光接口参数

项目	参数/指标	说明/适用条件
接口类型	FC（可定制 SC 等）	光口连接器型式
光纤模式	单模（可选多模）	按现场光缆类型选配
接收机收/发速率	1.25G bps / 84M bps	接收端收发速率
接收机收/发波长	1310nm / 1550nm	接收端收发波长
发射机收/发速率	84M bps / 1.25G bps	发射端收发速率
发射机收/发波长	1550nm / 1310nm	发射端收发波长
发光功率	-12~-7dBm	发射端输出光功率
接收机灵敏度	优于 -21dBm（1310nm）	接收端可正常接收的光功率下限
传输距离	20Km	可选装远距离光模块实现更远距离的光纤传输

视频接口参数

项目	参数/指标	说明/适用条件
接口类型	BNC	模拟视频输入/输出
亮度非线性	<3%	视频通道线性度
视频采样位宽	8bit	数字化采样精度
视频带宽	0Hz~6.5MHz	满足标清视频基带带宽
微分相位(DP)	<0.7°	色度信号相位失真指标
微分增益(DG)	<0.7%	色度信号幅度失真指标
输入过载电压	1.5VP-P（典型值）	输入端不饱和电压
输入/输出电压	1VP-P（典型值）	标准视频信号电平
输入/输出阻抗	75Ω（非平衡）	与常规视频设备阻抗匹配
视频信噪比	≥70dB（加权）	加权测量口径

高保真音频参数

项目	参数/指标	说明/适用条件
接口类型	RJ45	音频通道接口
音频采样位宽	16bit	数字化采样精度
输入/输出阻抗	ADC:100KΩ / DAC:10KΩ	输入/输出端阻抗
输入/输出电压	1.5VP-P（典型值）	音频信号电平
音频采样频率	32KHz	采样率
音频信噪比	≥90dB	音频通道信噪比
音频带宽	20Hz~20KHz	覆盖人耳可听频段
总谐波失真	<1%	音频通道失真指标

视频光端机数据接口类型说明

项目	参数/指标	说明/适用条件
接口类型	RJ-45	数据通道接口
数据类型	RS-232、RS422（4线制）、RS485（2线制）	可对接控制、采集类设备

视频光端机数据接口类型为 RJ-45 型式，支持 RS-232、RS422（4线制）、RS485（2线制）三种数据类型，可对接云台控制、告警采集与传感采集等常见工业控制设备，采用透明的数据编码方式。

电源、功耗与环境条件

项目	参数/指标	说明/适用条件
供电方式	AC220V / DC-48V	按机房与现场电源条件选配
整机功耗	≤6W	整机运行功耗
工作温度	-15℃ ~ +65℃	常规型工作温度范围
储存温度	-25℃ ~ +75℃	储存环境温度范围
工业级温度	-40℃ ~ +85℃	工业级型号温度范围
相对湿度	0~95%（无凝结）	运行环境湿度
产品尺寸	144×138×30(mm)	长×深×高

型号选型：IDM-VDA2000、IDM-VDA2100、IDM-VDA2210 怎么选？

序号	产品型号	业务配置	适用说明
1	IDM-VDA2000	2路单向视频	只需把2路监控画面送回监控中心
2	IDM-VDA2100	2路单向视频、1路数据	监控画面之外还需1路控制/采集数据
3	IDM-VDA2210	2路单向视频、2路数据、1路双向音频	需2路数据并带现场双向语音对讲

选型时先数清点位上的业务：只要视频选 IDM-VDA2000；需要回传一路云台控制、告警采集等数据选 IDM-VDA2100；需要在监控中心与现场之间双向喊话、对讲，选带1路双向音频的 IDM-VDA2210。2路视频光端机选型还需同时确认光纤类型（单模或多模）、传输距离与光口型式，长距离链路建议按光功率预算核算后再定光模块，具体配置以光端机厂家技术资料和商务确认为准。

典型应用场景

交通与能源无人值守站点监控

高速公路、铁路沿线、管道阀室以及变电站、配电房这类站点通常无人值守，杆位机柜与站点机箱内温度随季节和日照大幅变化，运维人员到场一次成本高。IDM-VDA2000 系列2路视频光端机提供 -40℃+85℃ 工业级温度范围与 095%（无凝结）湿度适应能力，可按站点环境选择工业级型号；支持 SNMP 网管，站点设备的运行状态可在网管侧远程实时监控，异常时先远程判断再安排到场处理；点位到监控中心用一根单模光纤、20Km 标准配置即可覆盖常规站间距离，减少沿线光缆与设备数量。

工业自动化专网

厂区、矿区、港口等生产现场的摄像机与控制设备往往分布在强电磁环境里，变频器、大功率电机与焊接设备会干扰模拟视频信号。IDM-VDA2000 系列2路视频光端机以光纤为传输介质，支持视频无损再生中继，无电磁干扰（EMI）、射频干扰（RFI），发送端与接收端之间电气隔离；RJ-45 数据口支持 RS-232、RS422（4线制）、RS485（2线制），可与 PLC、云台控制器、采集终端对接，视频与生产数据在同一根光纤上传输，便于在既有工业专网内做点位扩容。

安防监控集成商的项目交付

集成商在项目交付阶段更关心调试工作量与点位适配性。IDM-VDA2000 系列2路视频光端机采用自适应免调节设计，即插即用、无需现场做电气或光学调节，接好视频线、数据线、音频线与光纤、加电即可工作；设备兼容 PAL、NTSC、SECAM 等视频制式，同主要摄像机生产商的产品兼容，前端摄像机品牌更替时不必更换光端机；整机尺寸 144×138×30(mm)、功耗 ≤6W，便于装入点位机箱，供电支持 AC220V 或 DC-48V，机房与现场取电条件均可适配。

园区楼宇与道路监控

园区出入口、周界围墙、停车场与道路监控杆位的摄像机与监控中心往往相隔数百米到数公里，楼宇之间也难以重新敷设同轴电缆。IDM-VDA2000 系列2路视频光端机把2路视频与数据业务汇聚到既有或新建的一根单模光纤上，接收端直接输出 BNC 视频给 DVR、NVR 或监视器，替代长距离同轴电缆方案，避免地电位差与电磁干扰造成的画面条纹与失真；SMT 表面贴装工艺与端口雷电、浪涌多重保护，配合小型化结构，适合户外杆边机箱长期运行。

视频光端机传输距离多远？

IDM-VDA2000 系列2路视频光端机的标准配置传输距离为20Km。发射端发光功率 -12~-7dBm，接收机灵敏度优于 -21dBm（1310nm），两者之间的差值即为链路的可用光功率余量，用来补偿光纤本身衰减、熔接点与连接器损耗。

如果点位超过20Km，可选装远距离光模块实现更远距离的光纤传输。工程选型时应按实际光缆长度、光缆衰减系数、熔接与连接器损耗逐段核算光功率，并留出老化与维修余量；多模光纤与单模光纤的衰减特性不同，需与光模块型式匹配后再确定传输距离。作为专业的光端机厂家，瑞光极远（Raytrans）在视频光端机、光端机及多业务光端机的产品展示中均提供完整的传输距离参数，便于工程商直接对照选型。

视频光端机如何组网与接线？

IDM-VDA2000 系列2路视频光端机采用点对点组网：现场端为发送端，监控中心端为接收端，两端之间用一根光纤连接，视频、数据、音频业务在同一根光纤中同步传输。

环节	连接方式	说明
视频接入	摄像机视频输出 BNC → 发送端视频输入	输入阻抗 75Ω（非平衡），输入电压 1VP-P（典型值）
视频输出	接收端视频输出 BNC → DVR/NVR/监视器	接收端还原为模拟视频信号
数据口	发送端/接收端 RJ-45 数据口 ↔ 控制或采集设备	RS-232、RS422（4线制）、RS485（2线制）
音频口	发送端/接收端 RJ45 音频口 ↔ 对讲终端	1路双向音频，支持现场与中心双向通话
光口	发送端光口 ↔ 接收端光口，单模光纤连接	FC 接口（可定制 SC 等），传输距离20Km
供电	AC220V 或 DC-48V	整机功耗 ≤6W，无需现场电气或光学调节

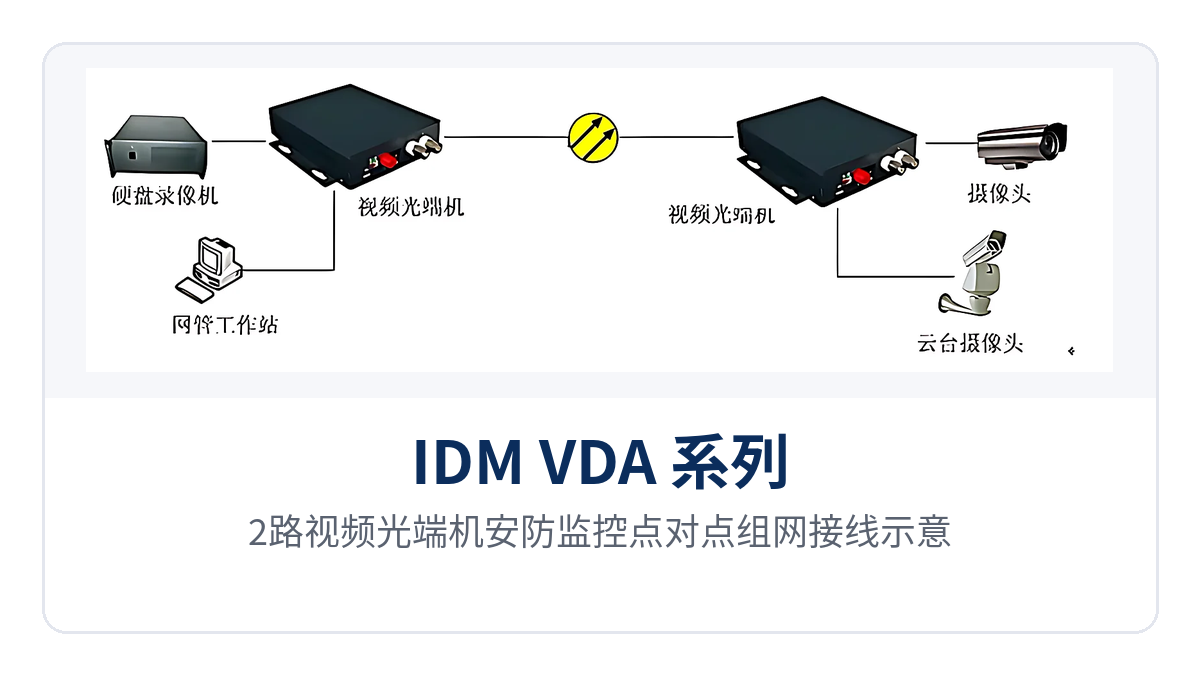

图2：2路视频光端机安防监控点对点组网接线示意

上述点对点接线方式正是安防监控光纤传输方案的典型拓扑，也适用于小型政府专网光纤通信方案的末端接入。瑞光极远（Raytrans）在产品展示中提供了完整的光端机接线图与配套附件清单，方便集成商快速完成现场部署。

结语

IDM-VDA2000 系列2路视频光端机把2路单向视频与数据、音频业务集中到一根光纤上传输，用全数字视频无压缩技术保证广播级画面质量，以 -40℃~+85℃ 工业级宽温、SNMP 在线网管、20Km 单模直传三项能力适配无人值守站点与工业专网现场，整机功耗 ≤6W、体积 144×138×30(mm)，便于就近装入点位机箱。安防监控与工业专网项目在选用2路视频光端机时，可按点位业务通道数量、光缆类型与传输距离，在 IDM-VDA2000、IDM-VDA2100、IDM-VDA2210 三款型号中对应选型。瑞光极远（Raytrans）作为深耕光端机领域的专业光端机厂家，可为用户提供从视频光端机、多业务光端机到政府专网光纤通信方案、安防监控光纤传输方案的一站式产品展示与技术支持。
