IDM SD/HD-SDI光端机
单纤透传SDI 270M 1.485G自适应 均衡再生Pat
在一根单模光纤中远距离传输一路SD/HD-SDI视频信号。支持符合SMPTE292M.SMPTE259M标准信号。该设备由两部分组成：发射机（Tansmitter)用于将SDI转成光信号发送，接收机（Receiver)用于接收光信号将其转成SDI 信号输出。
IDM SD/HD-SDI光端机是一款单纤SDI视频光端机，属于光端机产品线中的视频传输设备，由成对的发射机与接收机组成，在一根单模光纤上远距离传输一路 SD/HD-SDI 视频信号。作为专业光端机厂家，瑞光极远（Raytrans）提供的这款产品中，发射机把 SDI 电信号转成光信号发出，接收机把收到的光信号还原成 SDI 信号输出，现场视频源到监控中心或播出机房之间只占一芯光纤，适用于政府专网光纤通信方案与军队应急通信车方案等对视频传输可靠性要求较高的场景。
核心参数速览：一路 SD/HD-SDI（SMPTE 292M / 259M）· 270M/1.485G自适应 · 单模光纤远距离传输 · 千兆以太网口 · 音频与多功能接口 · 内置均衡器与时钟再生 · Pathological通过

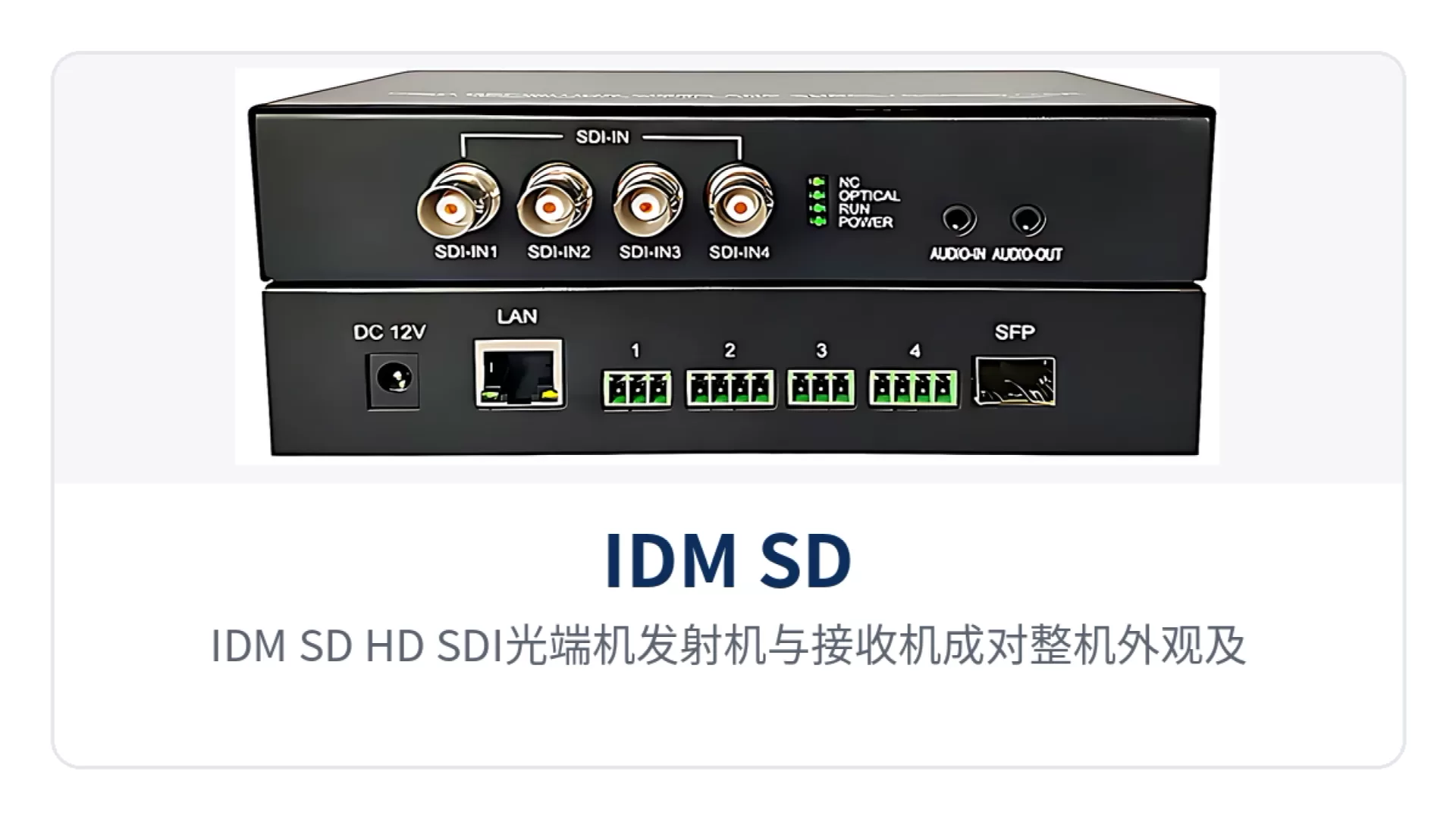

图1：IDM SD/HD-SDI光端机发射机与接收机成对整机外观及光接口特写
SDI光端机是什么设备？
SDI光端机是把 SDI 串行数字视频的电信号与光信号互相转换的传输设备，一端发送、一端接收，必须成对使用。作为常见的光端机产品展示形态，IDM SD/HD-SDI光端机遵循 SMPTE 292M 与 SMPTE 259M 两类接口标准，输入既可以是标清 270Mbps，也可以是高清 1.485Gbps，设备自动适应，现场不需要手动切换速率档位。
传输过程只用数字光纤通道，视频以原始码流通过，链路里不做二次编解码，因此没有编码带来的延迟与画质损失。对需要把原始 SDI 信号直接送给矩阵、监视器或录像设备的场合，接收端输出的就是与源端一致的信号。
SMPTE 259M 规定标清 SD-SDI 的串行码率为 270Mbps，SMPTE 292M 规定高清 HD-SDI 的串行码率为 1.485Gbps，两者都是未压缩数字视频的接口标准。同一台 SDI光端机同时支持这两档码率，标清与高清信号可以接到同一对光端机上，工程上不必按清晰度分开备两种型号。
SDI 信号在铜缆上的可用距离受码率与电缆衰减限制，码率越高、电缆越长，接收端眼图闭合越明显。把 SDI 先转成光信号、再用单模光纤传输，链路距离就不再受铜缆衰减约束，这也是远距离回传普遍采用光纤链路的原因。
核心参数：功能与性能一览
IDM SD/HD-SDI光端机的功能与性能按设备实际配置整理如下。接口数量、光模块规格与供电型式以订货配置为准；资料未给出的电气参数统一标注为暂无相关信息，不与同系列其他机型混用。
功能总览
| 功能项 | 功能说明 |
|---|---|
| 一路SDI光纤传输 | 单纤承载一路 SD/HD-SDI 视频，发射机与接收机成对工作，视频原始码流透传，不做压缩编码。 |
| 270M/1.485G自适应 | 自动识别标清 270Mbps 与高清 1.485Gbps 输入码率，同一台设备覆盖两类接口。 |
| 内置电缆均衡器 | 补偿输入端同轴电缆带来的高频衰减，把闭合的眼图重新打开，可用电缆长度随之上延。 |
| 时钟再生 | 对串行码流重新定时，多级级联时抖动不会逐级累加。 |
| 电缆驱动器 | 输出端重新驱动 SDI 信号，保证送达下游设备时的电平与波形。 |
| 千兆以太网口 | 除视频外另带千兆以太网接口，视频、以太网与音频可在同一条光纤链路上一起承载，构成千兆网光端机形态。 |
| 音频接口 | 设备带音频接口，音频可随视频一并接入传输。 |
| 多功能接口 | 另设多功能接口，具体功能定义按订货配置与定制要求确定。 |
| 定制与OEM | 支持用户定制及 OEM，按项目接口与外观要求组织生产。 |
技术参数
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 视频接口 | SD-SDI / HD-SDI | 符合 SMPTE 259M 与 SMPTE 292M |
| 视频路数 | 1 路 | 单纤承载一路 SD/HD-SDI 视频 |
| 串行码率 | 270Mbps、1.485Gbps 自适应 | 自动识别，无需现场切换 |
| 光纤类型 | 单模（可配多模） | 远距离以单模为主，多模按订货确认 |
| 光接口型式 | 此处资料库暂无相关信息 | 以随机技术资料或订货确认为准 |
| 传输距离 | 此处资料库暂无相关信息 | 由选配光模块与现场光纤条件决定 |
| 以太网接口 | 千兆以太网接口 | 端口数量与型式以订货配置为准 |
| 音频接口 | 具备音频接口 | 接口数量与型式以订货配置为准 |
| 多功能接口 | 具备多功能接口 | 功能定义按定制要求确认 |
| 信号处理 | 内置电缆均衡器、时钟再生、电缆驱动器 | 输入端均衡、链路重定时、输出端驱动 |
| 码型适应性 | 通过 Pathological 测试 | 极端码流条件下链路仍可稳定工作 |
| 供电 | 此处资料库暂无相关信息 | 以随机标签与厂家技术资料为准 |
| 功耗、尺寸、工作温度 | 此处资料库暂无相关信息 | 以随机技术资料为准 |
| 定制服务 | 支持用户定制及 OEM | 按项目需求与商务确认 |
差异化能力
| 差异化点 | 说明与价值 |
|---|---|
| 单纤SDI远传 | 一根单模光纤承载一路 SD/HD-SDI 视频，视频源到机房之间不必再拉长距离同轴电缆。 |
| 270M/1.485G自适应 | 标清与高清输入自动识别，同一台设备覆盖两档码率，备件与现场配置更简单。 |
| 千兆以太网口 | 视频之外另带千兆以太网接口，点位上的数据业务不必单独再布一条网线。 |
| Pathological通过 | 通过病理码型测试，画面平缓、黑场与字幕这类极端码流下链路仍保持稳定。 |
均衡、时钟再生与电缆驱动解决什么问题？
SDI 信号从摄像机或播放器出来先要走一段同轴电缆，进入光端机后再送往对端，这条链路上有三处典型问题：铜缆的高频衰减、级联后的时钟抖动、输出端的驱动能力不足。设备把三段处理分别做在输入端与输出端，逐项对应如下。
- 电缆均衡器：按电缆长度补偿高频损耗，把衰减掉的边沿重新抬起来，让进入设备的信号恢复到可判决的眼图。
- 时钟再生：对串行码流重新提取时钟并整形，多级级联时抖动不会累积，长时间运行更稳定。
- 电缆驱动器：输出端重新驱动信号，保证送达矩阵、监视器或录像设备时的电平与波形达标。
三项处理最终落在码型适应性上。设备通过Pathological测试，即在连续相同电平、跳变稀少的病理码型下仍能正确判决，这类码型正是演播室黑场、大面积同色字幕画面时往往暴露链路余量不足的场景。
SD/HD-SDI视频光端机选型要看哪几项？
SD/HD-SDI视频光端机的选型从速率、光链路、附加接口与定制要求四方面核对，逐项对清后再定配置，可避免到货后接口对不上。四项里任意一项漏核，都可能造成光模块配错或接口型式与现场设备不匹配。
- 速率档位：源设备是标清还是高清，决定要不要 1.485Gbps 档；设备两档自适应，两类信号源可混用。
- 光链路：距离远、管道资源紧张时按单模规划，两端光模块必须成对匹配，距离与波长以订货确认为准。
- 附加接口：视频之外还有没有数据与音频要一起回传，决定了千兆以太网接口、音频接口与多功能接口的配置方式。
- 定制要求：接口型式、面板标识与外观有特殊要求时，按定制与 OEM 流程确认。
典型应用场景
三类现场的共同点是视频源与机房之间距离超出同轴电缆的可用范围，且管道或桥架资源紧张，单纤承载一路视频的做法更省通道。以下场景按行业分别说明接入方式与实施条件，差别主要落在附加接口的用法与两端设备的部署位置，也是光端机厂家在产品展示中常按行业分列的原因。
安防监控专网
厂区、园区与变电站周界的 SDI 高清摄像机，到监控中心动辄数百米到数公里，同轴电缆超出均衡能力。在摄像机侧放发射机、中心机房放接收机，一路视频走一芯单模光纤回传，矩阵、存储与解码设备接到的仍是原始 SDI 信号。点位上的门禁、环境量等数据可走设备自带的千兆以太网接口，不必另拉网线，这也是千兆网光端机在安防项目中被一并选用的常见做法。
广播电视传输
演播室、转播车到播出机房之间的 SDI 链路要求信号保真、不能有编解码延迟。设备以数字光纤直传原始码流，内置均衡器吃掉长电缆衰减，时钟再生保证多级级联后抖动不累积，Pathological通过意味着字幕、黑场这类极端画面不会因链路余量不足而中断。音频经设备音频接口一并传输，机房侧统一收口，SDI光端机在这一环节承担的是原始码流的透明回传。
轨道交通与高速公路视频监控
收费广场、隧道口、车站站台的摄像机到弱电设备间距离远，沿线变频设备与牵引供电带来的电磁干扰明显。光纤链路本身不受电磁干扰，一芯光纤即可把一路 SDI 视频送到设备间，节省有限的管道资源。设备带千兆以太网接口，可把前端数据业务与视频一并回传，减少弱电井内的线缆种类，视频光端机与数据接口同纤回传的方案在此类现场尤为适用。
结语
作为一款单纤SDI视频光端机，IDM SD/HD-SDI光端机把一路 SD/HD-SDI 视频、千兆以太网与音频收进一芯单模光纤，用内置均衡器、时钟再生与电缆驱动器守住信号质量，适合视频源与机房距离超出同轴电缆能力的现场。
对需要长距离回传原始 SDI 信号的安防、广电与轨道交通项目来说，先按速率档位、光链路与附加接口逐项核对，再确定定制内容，配置就能一次定准，后续扩容与备件也更容易统一。瑞光极远（Raytrans）作为光端机厂家，在政府专网光纤通信方案与军队应急通信车方案中同样按上述接口与链路逐项确认，便于项目选型时统一口径。
