IDM RG3200-PX媒体网关
16路E1承载120路SIP并发 五类中继信令免二次转接直通
IDM RG3200-PX是瑞光极远针对企业/行业和运营商的语音业务要求，自主研发制造的媒体中继网关。该网关位于公用交换电话网（PSTN）与IP网的接口处，实现SS7(TUP\\ISUP)、ISDN PRI、V5.2、R2、Q.SIG等信令与VoIP SIP协议的转换，同时完成公用电话交换网的承载通道与IP网之间的媒体流转换，单台支持最大16路E1，最大120路SIP并发能力。
IDM RG3200-PX系列媒体网关是北京瑞光极远数码科技有限公司研制的16路E1媒体中继网关，作为IP接入网关安装在公用交换电话网（PSTN）与IP网的接口处，承担中继信令转换与媒体流互通两项工作。
一台设备可接入16路E1中继、承载120路SIP并发通话，把SS7、ISDN PRI、V5.2、R2、Q.SIG等既有中继方式与VoIP SIP对接起来，实现SS7信令转SIP、PRI转SIP网关功能，供电力、轨道交通、军队与政府等专网的语音网改造选用，也适用于政府专网光纤通信方案与军队应急通信车方案中的语音互通场景。
核心参数速览：16路E1 · 120路SIP并发 · SS7/ISDN PRI/V5.2/R2/Q.SIG与SIP互转 · 1U/4KG · 110-260V宽压
16路E1媒体中继网关是什么设备？
16路E1媒体中继网关是在电话交换网中继侧与IP语音网之间做协议翻译和媒体处理的设备，一侧收E1中继，另一侧以SIP接入软交换、IMS或IP-PBX，本质上是一台面向专网的中继侧IP接入网关。专网存量交换机多按SS7、ISDN PRI或V5.2配置中继，向IP演进时不必整体换机，由网关完成呼叫信令与语音流的对接，是专网语音网改造中承上启下的关键节点。
IDM RG3200-PX采用1U机架结构，外形尺寸485mm×286mm×44mm，整机重量4KG，可装入19英寸标准机柜，也可在小型机房独立摆放。管理侧提供WEB、TELNET、SNMP三种方式，配置、告警与话单信息都能在网管界面查看。

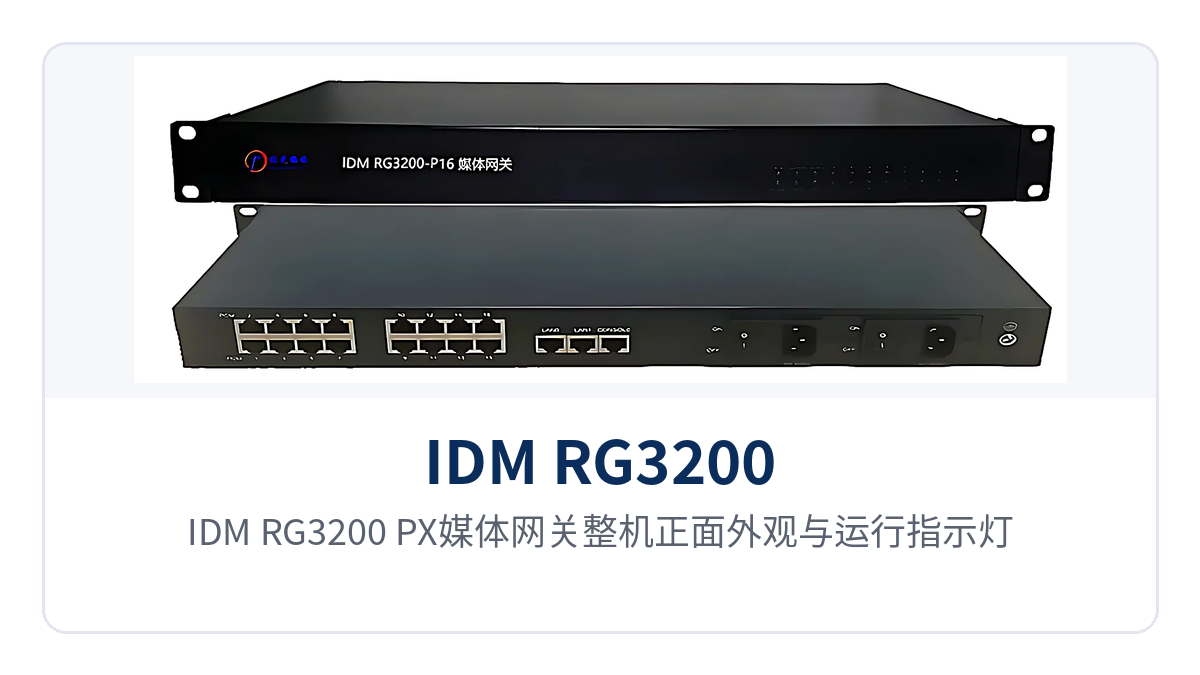

图1：IDM RG3200-PX媒体网关整机正面外观与运行指示灯
支持哪些中继信令与SIP协议？
信令侧覆盖SS7、ISDN PRI、V5.2、R2、Q.SIG五类中继信令，IP侧为SIP，SIP与SS7、PRI、R2、V5.2、Q.SIG之间可任意互转，呼叫不必回到落地交换机二次转接。协议细节与对应标准逐项列于下表，便于与现网交换设备核对。
| 协议类别 | 具体协议与标准 | 适用说明 |
|---|---|---|
| SS7信令 | ITU-T Q.700系列，24 bits/14 bits 信令点编码，ISUP与TUP | ISUP/TUP需授权，用于与汇接局、长途局对接 |
| ISDN PRI | ITU-T Q.931、Q.921 | 30B+D中继，与PBX、调度交换机对接 |
| V5.2 | ITU-T G.964、G.965 | 接入网侧V5.2接口，需授权 |
| R2 | R2线路信令与记发器信令 | 需授权 |
| Q.SIG | Q.SIG信令（随SIP以RFC3204承载） | 需授权 |
| VoIP协议 | SIP：RFC3261、RFC2327（SDP）、RFC3372（SIP-T）、RFC3398（ISUP-SIP映射）、RFC3578、RFC3204、RFC3326、RFC5806、RFC2833（DTMF）、RFC3362（T.38） | 与软交换、IMS平台、IP-PBX对接 |
| 语音编解码 | G.711 U-Law与A-Law、G.711 Appendix 1、G.723.1及Annex A、G.729 Annex A/B、G.726-16、G.726-32 | 按链路带宽与音质要求选择 |
| 传真协议 | T.30、T.38、传真透传 | 兼容传真机与传真服务器 |
| 网络协议 | IP、NAT、ICMP、ARP、HTTP、BOOTP、FTP、TFTP、DHCP、SNMP、Diff-Serv | 支持SNMP网管与Diff-Serv优先级标记 |
| 回声消除 | G.168，128ms | 抑制长距离通话的回声 |
现网改造里SS7信令转SIP与PRI转SIP两类需求较集中，呼叫控制与媒体处理都在设备内部完成，不必外挂一台独立信令网关。接入网侧的V5.2协议转换按ITU-T G.964、G.965实现，需授权开通。
SS7的ISUP/TUP、V5.2、R2、Q.SIG属授权项，选型阶段要先确认现网用的是哪一类信令、授权是否已配置。ISDN PRI与SIP协议栈为标配，按对端制式配置即可对接，避免到货后因信令不匹配返工。
核心功能有哪些？
功能分呼叫处理、语音质量与运维三条线，每条都能对应到现网的一项日常操作：号码怎么变、传真怎么过、话单怎么出，逐项列于下表便于按需核对。呼叫处理管号码与路由，语音质量管回声与带宽，运维管配置与话单统计。
| 功能项 | 功能说明 |
|---|---|
| 中继信令转换 | SS7、ISDN PRI、V5.2、R2、Q.SIG与SIP之间互转，支持SIP/SS7/PRI/R2/V5.2/Q.SIG任意之间交换 |
| 媒体流转换 | 公用电话交换网承载通道与IP网媒体流双向转换，单台接入16路E1、承载120路SIP并发 |
| 号码变换与路由 | 主被叫号码变换、自动路由、连选、呼叫转移号码提取（原始主叫、原始被叫、转移后号码） |
| 呼入呼出控制 | 大容量黑白名单、SS7主叫号码隐藏、主叫号码检测与来电显示 |
| 注册与中继 | 可作为终端向GK或SIP Server注册中继，也可作为GW设备受上级GK/SS控制完成中继呼叫，支持同时注册4个SIP Server |
| 语音质量处理 | G.168 128ms回声消除、语音激活检测（VAD）、舒适噪声产生（CNG）、自适应动态缓冲，端口增益与舒适噪音可调 |
| 传真与拨号音 | T.30、T.38与透传，DTMF检测与生成，拨号音与回铃音生成，支持传真、回拨和二次拨号 |
| 话单与网管 | CDR话单输出；WEB、TELNET、SNMP三种配置与网络管理方式 |
| 一体化设计 | 信令转换、媒体处理与网络接口集成在1U机箱内，上架不占用额外机位 |
功能表里与调度业务关系较紧的是号码变换与呼入呼出控制：专网编号规划调整时改配置即可，不必改动上级交换机的数据。话单输出走CDR，与既有计费或话务统计系统按文件对接。
性能与整机参数
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| E1中继容量 | 16路 | 单台满配时的中继接入能力 |
| SIP并发 | 120路 | 与中继路数分别核算 |
| 平均无故障时间 | 51840小时以上 | 按厂家资料统计口径 |
| 呼叫接通率 | 99%以上 | 按厂家资料统计口径 |
| 输入电压 | 交流110-260V | 110-260V宽压输入，适应机房与站点供电波动 |
| 满负荷功率 | 30瓦 | 满负荷运行时的整机功耗 |
| 尺寸（宽×深×高） | 485mm×286mm×44mm（1U） | 可装入19英寸标准机柜 |
| 外箱尺寸（长×宽×高） | 560mm×410mm×150mm | 运输与仓储参考 |
| 整机重量 | 4KG | 单人可完成上架 |
| 工作温度 | 0℃～50℃ | 常规机房与站点环境 |
| 相对湿度 | 10～90%（非冷凝） | 机房湿度控制范围 |
典型应用场景
专网语音网改造的共性是把分散的交换机中继收拢到IP承载上，同时保留已投运的调度台与话机。以下三类现场对中继制式、并发量与安装条件的要求不同，配置重点也相应不同，落笔前先按现场的中继制式、忙时话务量与机位空间三项对齐。
电力与能源专网
变电站、供电所与调度中心之间大量使用调度电话，中继常按PRI或V5.2配置，部分区域仍走R2。瑞光极远（Raytrans）IDM RG3200-PX作为IP接入网关按站点集中接入，把16路E1中继收进一台1U设备，向地调软交换以SIP送出120路并发通话，调度台原有的拨号习惯不变。
站点多为无人值守小室，供电质量不稳。交流110-260V宽压输入与30瓦满负荷功耗让设备直接取用现有交流回路，4KG的重量单人即可上架，不必为网关单独加装电源屏。

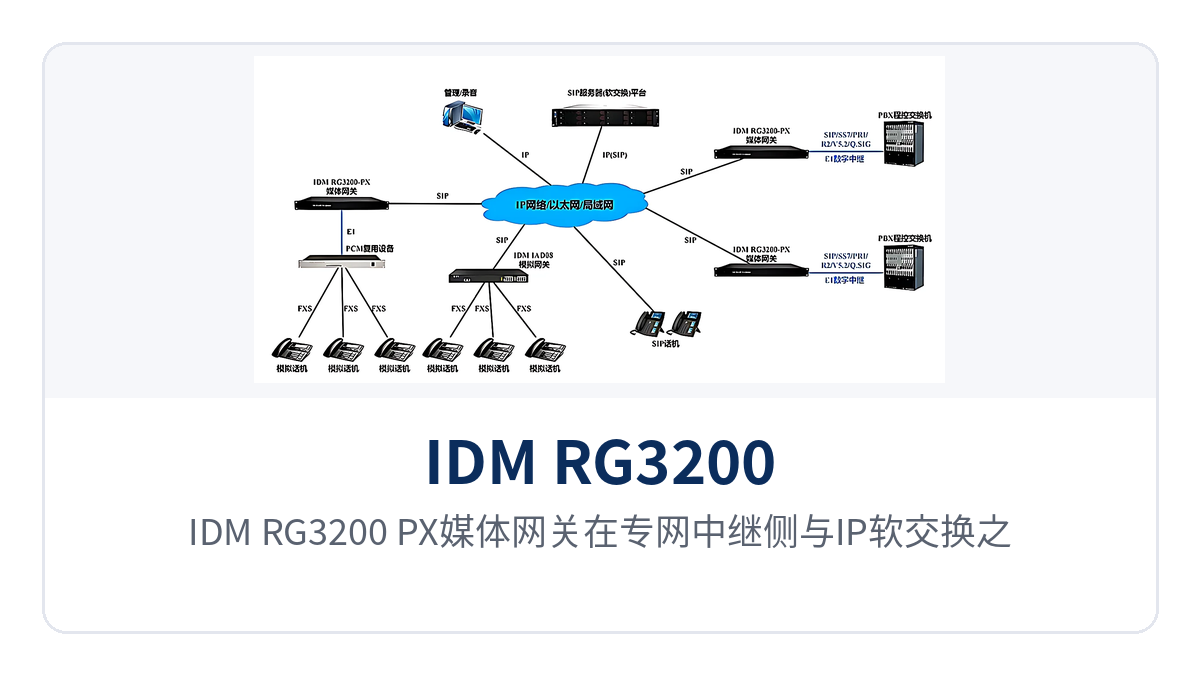

图2：IDM RG3200-PX媒体网关在专网中继侧与IP软交换之间的组网应用示意
轨道交通通信
沿线车站、车辆段与调度中心之间的专用电话网，交换机侧以ISDN PRI或SS7中继互联，向IP化调度系统演进时需要逐站替换而不中断既有业务。车站机房空间紧张，改造窗口通常只有夜间几个小时的停电检修时间。
IDM RG3200-PX在车站侧以PRI转SIP网关方式把既有PRI中继转成SIP送给新调度系统，既有专用电话机与值班台继续沿用，改造以站点为单位推进。1U的机身与4KG的重量便于随检修计划搬运上架，单站调试完成即恢复话务。
军队与政府专网
军警与政务专网的交换机品牌与信令制式往往混杂，SS7、Q.SIG、PRI并存，多信令互转能力让不同制式的交换设备在同一张网上通话，不必为每种制式单独备一台网关。专用网络对设备来源与运维自主性也有明确要求，瑞光极远（Raytrans）可提供政府专网光纤通信方案与军队应急通信车方案的配套选型支持。
话务记录与权限控制同样有硬性要求：CDR话单可输出到上级系统，黑白名单与SS7主叫号码隐藏用于控制呼入呼出范围，主被叫号码变换满足专网编号规划。日常维护通过WEB、TELNET或SNMP完成，不依赖外部平台。
