IDM-RG2000 SIP电台集群网关

IDM-RG2000 SIP电台集群网关是北京瑞光极远数码科技有限公司研制的SIP电台接入网关设备，用于把VHF基地电台、集群电台接入SIP软交换调度网络，让调度电话、调度台与无线电台之间双向语音互通。设备采用双电源冗余供电，前面板集中布置电源、CPU运行、状态、WAN口与PC口指示灯，属于可以借助面板灯光直接判读运行状态的双电源冗余电台集群网关。

需要把基地电台、集群电台接入SIP调度电话网，并希望设备在无人值守站点长期运行、故障在机柜前就能判读的指挥调度项目，可选用IDM-RG2000 SIP电台接入网关。作为瑞光极远（Raytrans）面向指挥调度系统厂家与集成商推出的IP接入网关产品，该设备在电台集群网关产品展示中具备典型代表性：单台设备接入3路基地电台，提供5路SIP并发通话能力与2路FXO中继电话接口，每部电台可独立组织6方语音会议，网络侧提供WAN口、PC口与管理接口，适合中小规模电台站、应急指挥中心以及轨道交通、能源管线沿线站房的电台接入与改造项目，可灵活嵌入智慧矿山通信方案、军队应急通信车方案以及政府专网光纤通信方案等场景，实现电台集群网关与SIP电话机、集群对讲系统的统一调度互通。

核心参数速览：双电源冗余 · 250ms闪烁 · WAN红绿交替 · PC链路指示 · 3路电台接入 · 5路SIP并发 · 1U标准机箱

电台集群网关是什么？在调度系统里承担什么角色？

电台集群网关是位于无线电台与IP调度网络之间的接入转换设备，作用是消除有线电话网与无线电台网之间的制式隔阂，让调度电话、SIP话机与VHF电台在同一条调度线上互相呼通、组会广播。作为专业的指挥调度系统厂家，瑞光极远推出的IDM-RG2000 SIP电台集群网关一侧通过SIP电话链路连接调度服务器及各类SIP终端，另一侧提供1～3号电台接口连接基地电台的音频与参数控制线，并把调度端的呼叫转换成电台可以收发的语音与信令。这款IP接入网关在智慧矿山通信方案、军队应急通信车方案以及政府专网光纤通信方案中均能发挥关键的跨网桥接作用。

IDM-RG2000 SIP电台集群网关的语音通道与电台控制由同一台网关承载。设备同时注册到SIP语音调度服务器和物联网通信服务器：SIP软交换协议承担语音呼叫、转接与会议，MQTT物联网协议承担PTT指令、电台频率与功率等参数下发，一台设备即可覆盖集群对讲与远端电台集中管控两项工作，不必为语音和控制分别部署设备。Raytrans品牌旗下的这款SIP电台接入网关，将电台集群网关的核心能力集成于单一平台，为各行业用户提供高效可靠的通信融合体验。

传统做法是电台值守与电话调度各自独立，值班员靠人工转接、多台对讲机并联来互通，既占空间又容易漏接。IDM-RG2000 SIP电台集群网关把语音桥接与电台参数控制合并在同一台1U机箱内，跨网对讲不再需要额外布设调度线和人工跳线，值班席位也随之精简。瑞光极远凭借在指挥调度系统厂家领域多年的技术积累，让这款电台集群网关成为连接SIP电话机、集群对讲系统与无线电台之间的核心枢纽。

双电源冗余电台集群网关有哪些功能与接口？

IDM-RG2000 SIP电台集群网关的功能围绕电台接入、跨网语音互通与设备状态可视化组织，各项功能在同一台设备上同时可用。以下产品展示涵盖了该IP接入网关的全部核心能力。

功能项	功能说明
电台接入	提供1～3号电台接口（RJ45），单台接入3路基地电台，每路电台对应独立的音频通道与参数控制串行通道
SIP跨网对讲	通过SIP软交换协议把电台语音接入调度网，调度电话、调度台与电台之间双向语音互通，实现集群对讲与SIP电话机的无缝融合
5路SIP并发通话	单台设备提供5路SIP并发通话能力，每部电台拥有一条固定SIP热线通道连接调度机
6方语音会议室	每个电台对应一个6方语音会议室，一部电台可同时与5路SIP并发通话在线讲话
FXO中继接入	提供2路FXO中继电话接口，可把PSTN或程控交换机线路接入系统，外线电话也能参与电台调度通话
MQTT远程管控	通过MQTT物联网协议远程设置电台频率、调整发射功率并下发PTT指令
电台协议自学习	自动学习电台的功率增减、收发频率切换与天线指向控制命令，多型号电台免改造接入
双电源冗余供电	两路独立电源分别接入，任一路失电由另一路继续供电，电源指示灯同步指示供电是否正常
状态可视化	电源、CPU运行、状态、WAN口、PC口、WORK与CALL指示灯集中布置在前面板，运行状态可直接判读
以太网接口	提供RJ45以太网电接口与FS光接口，支持10/100BASE-T与10/100BASE-FX
管理接口	提供RJ45管理接口，用于本地配置与维护

面板指示灯怎么判读？红灯长亮与灯灭分别说明什么？

IDM-RG2000 SIP电台集群网关把电源、运行与连接三类状态都做到前面板上，运维人员不需要连接维护电脑就能判断设备当前是否正常。判读的基本顺序是先看电源灯、再看运行灯、然后看网络灯，完整的指示灯定义见下表。

指示灯	颜色	功能	状态描述
PWR	绿	电源指示灯	系统供电正常时灯亮，供电不正常时灯灭
ACT	绿	设备运行指示灯	CPU正常工作时以约250ms间隔亮灭闪烁，不正常时常亮或长灭
STU	绿、红	状态指示灯	WAN口未获取到IP地址（未接网线、DHCP获取地址失败、IP地址冲突、PPPoE拨号失败等）时红灯长亮；连接正常时红绿交替闪
WAN	绿	WAN口指示灯	建立WAN连接但无业务流时长亮，有业务流时闪亮
PC	绿	PC口指示灯	链路已经链通但无业务流时长亮，有业务流时闪亮，链路没有链通时灯灭
WORK	绿	WORK指示灯	设备运行正常时闪亮
CALL	绿	CALL指示灯	设备运行正常时闪亮

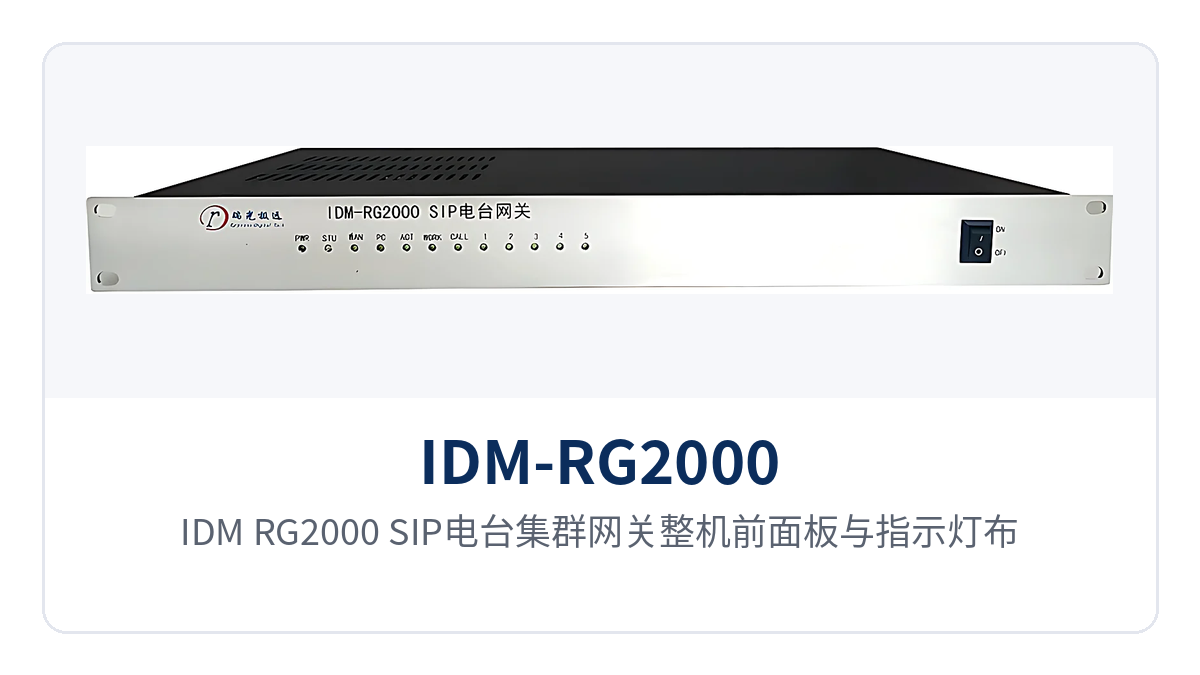

图1：IDM-RG2000 SIP电台集群网关整机前面板与指示灯布局特写

三类灯光对应三类判断：电源灯不亮说明供电异常，应先核对两路电源输入；运行灯不是以约250ms间隔闪烁说明CPU工作异常；状态灯红灯长亮说明WAN口没有拿到IP地址。WAN口与PC口的绿灯长亮说明链路已经链通但暂时没有业务流，闪亮说明正在传输业务，灯灭则说明链路没有链通。

STU状态灯红绿交替闪是连接正常的标志。当状态灯红灯长亮时，排查顺序是确认WAN口网线是否插好，再确认上行网络是否正常下发地址，然后核对是否与其它设备发生IP地址冲突，使用PPPoE拨号的线路还要核对拨号账号与密码；地址获取成功后状态灯恢复红绿交替闪，WAN口指示灯在有业务流时转为闪亮。瑞光极远在Raytrans系列IP接入网关中采用这套指示灯体系，使现场运维人员无需专用工具即可快速定位故障。

差异化价值：双电源冗余、250ms闪烁、WAN红绿交替与PC链路指示

IDM-RG2000 SIP电台集群网关的差异化能力集中在供电可靠性指示、运行状态指示与网络连接指示三方面，三项能力都可以在机柜前直接核对，逐项与客户价值对应如下表。这些设计使该电台集群网关在智慧矿山通信方案、军队应急通信车方案和政府专网光纤通信方案等对可靠性要求严苛的场景中表现突出。

差异化点	说明与客户价值
双电源冗余：双电源冗余指示，供电异常即灭灯告警，保障专网设备不间断运行	两路独立电源分别接入，任一路失电由另一路继续供电；电源指示灯同步反映供电是否正常，异常即灭灯告警，避免专网设备因单路供电异常而停机
250ms闪烁：CPU运行状态250ms闪烁指示，异常常亮/长灭，无人值守可快速定位故障	运行灯以约250ms间隔亮灭闪烁代表CPU工作正常，常亮或长灭即提示设备异常；野外站房没有值班人员时，巡检人员打开机柜看灯即可定位故障
WAN红绿交替：WAN口红绿交替闪标识连接正常，红灯长亮即报IP/DHCP/PPPoE故障	状态灯红绿交替闪代表WAN口连接正常，红灯长亮直接指向未接网线、DHCP获取地址失败、IP地址冲突或PPPoE拨号失败等网络问题
PC链路指示：PC口链路与业务双态指示	PC口链路已经链通但无业务流时灯长亮，有业务流传输时闪亮，链路没有链通时灯灭，现场运维可以直接区分断链与空闲两种状态

作为指挥调度系统厂家中的专业品牌，瑞光极远通过Raytrans系列SIP电台接入网关，将电台集群网关与SIP电话机、集群对讲系统深度整合，为各行业用户提供覆盖IP接入网关、产品展示、集群对讲、指挥调度系统厂家、智慧矿山通信方案、军队应急通信车方案、政府专网光纤通信方案等需求的端到端通信解决方案。

核心参数与性能指标

IDM-RG2000 SIP电台集群网关作为一款IP接入网关，其接口与性能参数以瑞光极远（Raytrans）厂家产品资料为准，下表为产品展示中明确列出的参数汇总，供选型与组网设计参考。

项目	参数/指标	说明/适用条件
电台接入能力	3路，单台接入3路基地电台	每路电台对应独立的音频通道与参数控制串行通道
电台音频接口	3路，变压器耦合	输入输出阻抗600Ω；收发增益可调，默认0dB发送、0dB接收；平衡输入，可接成不平衡（一端接地）
电话中继接口	2路FXO，变压器耦合	接口阻抗200Ω+680Ω//0.1μF三元件阻抗，可按用户需求提供600Ω纯阻
SIP并发通话	5路	每部电台拥有一条固定SIP热线通道连接调度机，另有1～2路SIP通道可切换到任一电台使用
会议能力	6方语音会议室，每电台独立	一部电台可同时与5路SIP并发通话在线讲话
网络接口	WAN口、PC口、管理接口（RJ45）	WAN口接入上行IP网络并通过DHCP或PPPoE获取地址；PC口为本地以太网接口；管理接口用于本地配置维护
以太网电接口	10/100BASE-T，全双工/半双工自适应	符合IEEE 802.3、802.1P、802.1Q；RJ45接口，100M五类双绞线
以太网光接口	10/100BASE-FX，FS接口	发送功率≥-5dBm，接收灵敏度≤-35dBm；波长1310/1550nm；传输距离10km、40km，可达120km
控制接口	异步，8位数据位、1位停止位、无校验	波特率57600，用于电台参数控制与协议自学习
信令协议	SIP软交换协议、MQTT物联网协议	MQTT支持PTT指令传输、串口电台频率管理、电台功率设置
面板指示	PWR、ACT、STU、WAN、PC、WORK、CALL指示灯	电源、运行、连接与业务状态集中显示，具体状态定义见上文指示灯表
供电方式	双电源冗余接入	两路独立电源分别接入，任一路失电由另一路继续供电；电压制式与整机功耗以厂家技术资料和商务确认为准
机箱	19英寸标准1U	外形尺寸170×437.6×44（mm），适合安装于标准机柜
工作环境	此处资料库暂无相关信息	以厂家技术资料和商务确认为准

典型应用场景

IDM-RG2000 SIP电台集群网关的典型组网是把基地电台、集群电台接入SIP调度网络，在调度机房与远端站房之间形成电话、软交换终端与无线电台统一调度的通信系统。作为指挥调度系统厂家瑞光极远（Raytrans）旗下的一款IP接入网关产品，设备部署于调度机房或站房机柜内，通过SIP电话链路连接调度机与调度台，电台侧按1～3号电台接口连接基地电台的音频与参数控制线。

公共安全与应急指挥专网

应急指挥与公共安全专网里，现场常用的VHF基地电台、集群对讲与后方指挥中心的电话网往往分属不同系统。IDM-RG2000 SIP电台集群网关部署在应急指挥中心机柜内，通过电台接口接入基地电台，通过SIP电话链路与软交换调度电话互通，调度员可一键直达任一部电台发号施令，也可把多路SIP电话与电台组成6方会议协同会商。专网设备不允许随意停机，双电源冗余供电让单路电源异常时设备继续运行，供电异常由电源指示灯灭灯提示。在军队应急通信车方案中，该IP接入网关同样可将车载电台集群接入后方指挥调度系统，实现前后方语音互通。

轨道交通与能源管线调度

轨道交通与能源管线的调度站房往往距离较远、机房条件一般，站台、车辆段与管线阀室的地勤电台需要与调度中心的电话、广播和各岗位座席互通。IDM-RG2000 SIP电台集群网关把地勤电台接入SIP调度网，每部电台对应固定热线供地勤值守直达调度中心，1～2路可切换通道用于临时呼叫或紧急插入。值班人员通过WAN口与PC口指示灯的亮灯状态即可确认链路是否正常，不必打开维护电脑。在智慧矿山通信方案中，该设备可将井下与地面电台统一接入调度网络，配合SIP电话机实现矿井上下语音调度全覆盖。

野外无人值守站点通信

野外站房、管线中间站这类无人值守站点，电源与现场维护条件有限，人员到达现场的成本高。IDM-RG2000 SIP电台集群网关通过MQTT通道远程设置工作频率、调整发射功率、下发PTT指令，甚至控制天线指向角度。现场出现异常时，巡检人员看CPU运行灯是否以约250ms间隔闪烁、电源灯是否点亮，就能判断是供电问题还是设备运行问题，再决定是否更换备件，减少无效往返。对于政府专网光纤通信方案，该IP接入网关可通过光接口实现远距离站房与调度中心的可靠连接。

电台集群网关故障排查与选型建议

部署前建议先盘点需要接入的电台路数与频段，按3路电台、5路SIP并发的容量核对配置，并确认站房电源条件是否支持两路独立电源接入。工程上把设备接入调度局域网，网络侧可使用10/100BASE-T电口或10/100BASE-FX光口上联，光口传输距离支持10km、40km并可达到120km，适合站房与调度中心距离较远的组网。

现场排查按电源、运行、连接三步走：先看电源灯是否点亮，再确认运行灯是否以约250ms间隔闪烁，然后看状态灯是否红绿交替闪、WAN口与PC口指示灯的亮灯状态是否与实际业务一致。这套判读方式不需要连接维护电脑，适合无人值守站点和巡检间隔较长的站房。

双电源冗余电台集群网关的价值体现在三方面：双电源冗余供电与电源指示灯告警让设备在单路供电异常时继续运行；CPU运行状态以250ms闪烁指示、异常常亮或长灭，无人值守站点看灯即可快速定位故障；WAN口红绿交替闪标识连接正常、红灯长亮直接指向网络故障，PC口链路与业务双态指示让现场运维一目了然。若项目需要更大的电台路数、更多的SIP并发或集群接入扩展，建议结合具体需求向瑞光极远（Raytrans）厂家确认型号与配置；工作环境等工程参数此处资料库暂无相关信息，请以厂家技术资料和商务确认为准。
