IDM OSN-5GE路由链路管理设备

IDM OSN-5GE 应急多链路聚合设备是北京瑞光极远数码科技有限公司（Raytrans）研制的多链路聚合核心设备，采用 19 英寸 1U 标准机架式设计，以 3 个千兆 RJ45 接口与 2 个千兆光纤以太网接口组成 5 路千兆 WAN 通道，把卫星宽带、微波宽带、SDR mesh 宽带与光纤宽带整合为一条可用链路，用于应急指挥、灾害救援等场景下的语音、数据与高清视频传输。作为专业的工业以太网交换机厂家，瑞光极远（Raytrans）在该设备中融入了面向应急通信的可靠性设计，使其成为军队应急通信车方案与应急指挥车中的关键通信装备。

IDM OSN-5GE 应急多链路聚合设备的设计核心是「冗余备份 + 智能调度 + 带宽聚合」：实时监测各通道状态，按预设优先级在主用通道故障时自动切换，并把多条通道的带宽资源叠加后从 LAN 侧输出，让应急现场在链路频繁断损的条件下仍能保持业务连通，满足应急通信对连续性与稳定性的严苛要求。

核心参数速览：5 路千兆 WAN（3 千兆电 + 2 千兆光）· 主通道故障毫秒级切换 · 应急场景 1 秒完成切换 · 国产 9 口千兆交换机 + 国产 CPU · 防水机箱 IP65 / 宽温 -10℃~65℃ · 19 英寸 1U 机架式

应急多链路聚合设备是什么？整机由哪些部分组成？

应急多链路聚合设备是一台把多条不同制式的通信通道汇入同一台设备、按优先级择优选路并把带宽叠加输出到业务侧的网络设备，也是应急通信与应急指挥车产品展示中常见的核心组网单元。IDM OSN-5GE 的 5 路千兆 WAN 通道同时接入卫星宽带、微波宽带、SDR mesh 宽带与光纤宽带，设备内部的监控系统持续探测每条通道的通断状态、传输带宽与信号质量，链路正常时业务走预设的主通道，主通道质量下降或中断时自动切到备用通道，业务侧从 LAN 口取到的是一条连续可用的链路。

整机由三部分构成：国产 9 口千兆交换机承担 WAN 与 LAN 之间的数据交换，国产 CPU 监控系统负责通道探测、优先级调度与带宽聚合策略执行，web 可视化系统提供配置与运行监控界面。设备前面板另设「人工 / 自动」切换按钮，可在不登录 web 的情况下直接干预通道选择；链路冗余备份依靠 5 路 WAN 通道同时在线实现，任一条通道退出后其余通道继续承载业务。

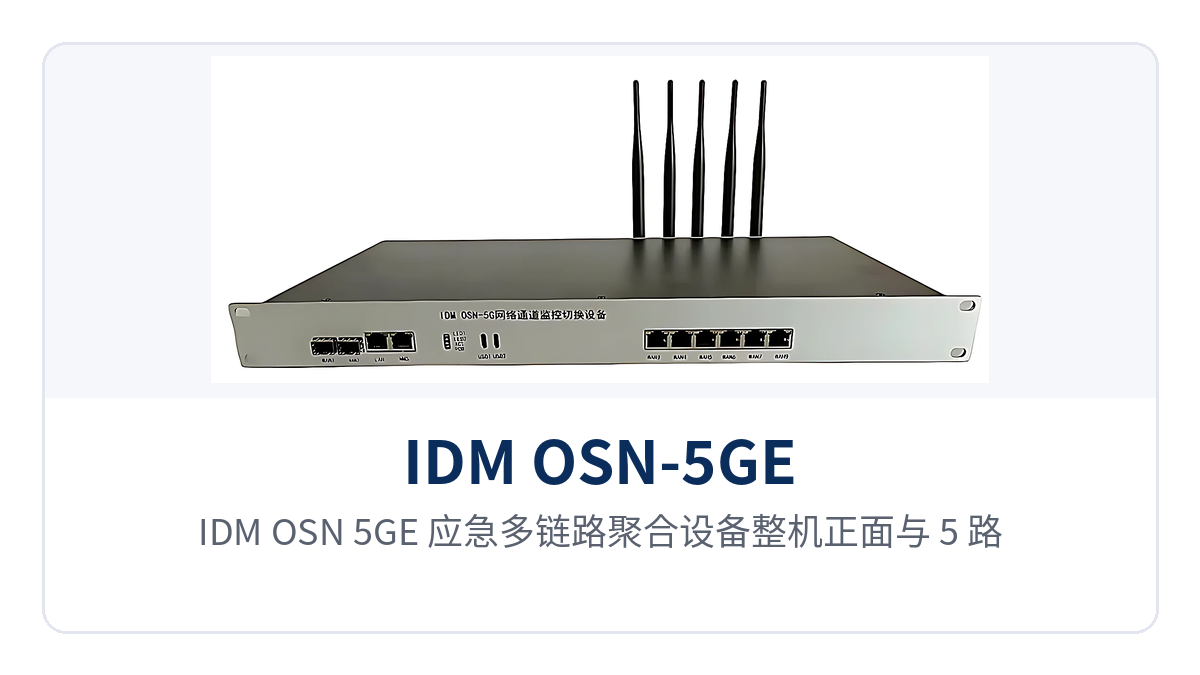

图1：IDM OSN-5GE 应急多链路聚合设备整机正面与 5 路千兆 WAN 接口布局

IDM OSN-5GE 的核心功能有哪些？

IDM OSN-5GE 的功能围绕多链路接入、状态监测、智能调度、安全加固与轻量化运维五类展开，各功能项及其作用见下表。

功能项	功能说明
5 路千兆 WAN 接口	提供 3 个千兆 RJ45 接口与 2 个千兆光纤以太网接口，构建有线 + 光纤双基础链路，WAN 口可对接卫星宽带、微波宽带、SDR mesh 宽带、光纤宽带等通信载体
低速以太网模块扩展	支持集成低速串口的 LoRa 传输、无线电台数传等低速以太网模块，并可加装 4G/5G 模块，兼顾低速率链路与移动网络接入
链路状态实时监测	基于 web 的可视化设置与运行监控系统，动态探测各通道通断状态、传输带宽、信号质量，数据实时更新
优先级智能调度	支持按预设优先级自动切换通道，主通道故障时毫秒级响应切换；面板人工 / 自动切换按钮与 web 远程操作形成双操作路径
多通道带宽聚合	通过 1 个千兆选通 RJ45 LAN 接口或 1 路百兆 RJ45 LAN 接口，整合多链路带宽资源，满足高清视频回传、多终端并发通信等带宽密集型需求
核心组件国产化	采用国产 9 口千兆交换机 + 国产 CPU 监控系统，无境外芯片或软件嵌入，符合应急、政务等关键领域安全合规要求
数据传输加密与隐蔽模式	支持 IPSec 加密协议，关键通信数据全程加密传输；搭配频率调控能力可预设低功耗 / 低频率隐蔽模式
故障智能定位	web 界面展示通道状态、实时流量、切换历史，红色告警、绿色正常区分；10 秒内智能定位故障类型并生成排查指引

5 路千兆 WAN 怎么接入？IDM OSN-5GE 适配哪些链路

5 路千兆 WAN 的接入方式是先按现场可用资源选择通道组合，再为每条通道配置优先级，最后从 LAN 口取聚合后的业务链路。IDM OSN-5GE 的 3 个千兆 RJ45 口接电缆或微波、SDR mesh 等具备以太网输出的无线设备，2 个千兆光纤以太网口接光纤链路或光口输出的无线传输设备，5 路通道可任意组合在线，不必全部占满。

优先级配置决定了切换顺序：应急指挥场景通常把光纤或微波设为主通道、卫星设为保底通道，卫星通道在光纤与微波同时中断时接管业务；野外作业场景则常把卫星或 SDR mesh 设为主通道，把有限的光纤资源留给数据回传。通道的实时通断状态、传输带宽与信号质量都在 web 界面同步更新，运维人员可直接据此调整优先级顺序。

低速通道由扩展模块补齐：现场只有 LoRa 传输或无线电台数传等低速以太网链路时，可通过集成低速串口的模块接入，用于位置上报、短报文与传感数据回传这类对带宽要求不高的业务。

IDM OSN-5GE 的技术参数与接口规范

设备规格、接口配置、防护等级与安全特性逐项列于下表，参数以产品资料为准。

项目	参数/指标	说明/适用条件
设备规格	19 英寸 1U 标准机架式	便于在应急指挥车、临时指挥所机柜内上架安装
WAN 接口	3 个千兆 RJ45 接口、2 个千兆光纤以太网接口	共 5 路千兆 WAN 通道，可对接卫星、微波、SDR mesh、光纤宽带
LAN 接口	1 个千兆选通 RJ45 接口 或 1 路百兆 RJ45 接口	聚合后的业务侧输出口，两种形态按项目配置
扩展能力	支持 LoRa 传输、无线电台数传等低速以太网集成；可加装 4G/5G 模块	按现场链路速率与场景需求选配
核心功能	多链路状态监测、优先级智能切换、多通道带宽聚合、web 可视化运维	功能策略通过 web 界面配置
适配链路	卫星宽带、微波宽带、SDR mesh 宽带、光纤宽带等	各条链路实际速率以现场设备能力为准
防护等级	防水机箱 IP65，普通工业机箱 IP30	防水机箱可户外安装，普通工业机箱适用于机房或机柜内
工作温度	防水机箱：-10℃~65℃；普通工业机箱：0℃~45℃	按部署环境温度范围选择机箱型式
抗干扰能力	符合 GB/T 17626.2-2006 静电放电抗扰度等级 3（防水机箱）	用于评估强电磁干扰环境下的抗扰表现
安全特性	核心国产化、IPSec 加密、低功耗隐蔽模式	对应应急、政务等关键领域的安全合规要求
供电方式与整机功耗	此处资料库暂无相关信息	以厂商技术资料和商务确认为准

多链路聚合设备怎么选？选型要点

多链路聚合设备怎么选，先数通道数量、再看切换指标、最后核环境与合规条件。通道数量与接口形态是首要核对项：现场需要同时接入的通信载体数量决定所需 WAN 口数量，IDM OSN-5GE 的 3 个千兆电口加 2 个千兆光口可覆盖卫星、微波、SDR mesh 与光纤四类载体的常见组合，接口不足时还可通过扩展模块补充 4G/5G 与低速以太网通道。切换指标决定业务连续性：智能链路切换能力对应急指挥、灾害救援这类不允许业务长时间中断的场景尤为关键，需要核对主通道故障后的切换响应与现场可用的操作方式，面板人工 / 自动切换按钮与 web 远程操作双路径可减少现场值守人员数量。环境与合规条件容易被忽略：户外部署按 IP65 防水机箱与 -10℃~65℃ 宽温核算，机房或机柜内部署可用普通工业机箱；涉及应急、政务等关键领域的项目，还应核对核心部件是否采用国产芯片与国产软件。

选型时还要核对业务侧的出线方式：IDM OSN-5GE 提供 1 个千兆选通 RJ45 LAN 接口或 1 路百兆 RJ45 LAN 接口，若后端需要承载高清视频回传或多终端并发，建议按千兆 LAN 接口配置，并确认现场各条 WAN 通道的可用带宽之和能满足业务峰值。供电方式与整机功耗此处资料库暂无相关信息，正式选型前请以厂商技术资料和商务确认为准。

差异化价值：5 路千兆 WAN 聚合、毫秒级切换与国产化核心

IDM OSN-5GE 的差异化能力来自接口、切换与部件国产化三个层面，逐项说明见下表。

卖点	说明
5 路千兆 WAN 聚合，消除单通道依赖风险	3 个千兆 RJ45 接口与 2 个千兆光纤以太网接口可同时在线，卫星、微波、SDR mesh、光纤任选组合接入，任一通道中断后其余通道继续承载业务
主通道故障毫秒级切换，应急场景 1 秒完成切换	按预设优先级自动切换通道，配合面板人工 / 自动切换按钮与 web 远程操作双路径，应急场景无需专业人员现场值守
国产 9 口千兆交换机 + 国产 CPU，无境外芯片	数据交换与运行监控两个核心部件均采用国产器件，无境外芯片或软件嵌入，满足应急、政务等关键领域安全合规要求
IP65 宽温，户外与野外环境可用	防水机箱达 IP65 防护等级、宽温范围 -10℃~65℃，可抵御雨水、粉尘与强电磁干扰

典型应用场景

灾害应急救援指挥部门

地震、洪水、台风等灾害造成常规通信中断时，指挥中心与救援现场之间需要一条不依赖单一通道的链路。IDM OSN-5GE 把卫星宽带、微波宽带与 SDR mesh 宽带同时接入，常规链路可用时走主通道，主通道因基站损毁或光缆中断而失效时自动切换到卫星通道，保障指挥中心与救援现场之间的实时语音、高清视频与数据回传，支撑应急决策与调度；10 秒内定位故障类型并生成排查指引，可减少抢修人员往返现场的次数。该方案已在多个应急指挥车项目中作为军队应急通信车方案的核心链路聚合设备完成产品展示与实地验证。

野外作业与地质勘探单位

偏远地区通信基础设施薄弱，地质勘探、森林防火、野外测绘等作业的驻地往往只有卫星或无线电台可供使用。IDM OSN-5GE 聚合多路径带宽，把卫星链路与低速以太网模块承载的传感、位置数据合并回传，作业队可用一条聚合链路完成高清数据回传与协同通信；防水机箱 IP65 与 -10℃~65℃ 宽温范围可适配雨雪、粉尘与昼夜温差较大的野外环境。

临时指挥枢纽与大型活动保障机构

临时指挥枢纽需要在数小时内完成通信中心搭建，大型活动保障则要求在人群密集、无线环境复杂的条件下保持链路稳定。IDM OSN-5GE 采用 19 英寸 1U 机架式结构，可装入应急指挥车或临时机柜快速开通，多终端、多系统通过聚合后的 LAN 接口互联互通，主通道故障时按优先级自动切换，保障指挥调度与视频回传业务连续。作为工业以太网交换机厂家瑞光极远（Raytrans）旗下的应急通信产品线，该设备可与其他工业交换设备协同组网，形成完整的应急通信解决方案。

小结

IDM OSN-5GE 应急多链路聚合设备把 3 个千兆 RJ45 接口与 2 个千兆光纤以太网接口组成的 5 路千兆 WAN 通道收进一台 19 英寸 1U 机箱，通过实时状态监测、优先级智能切换与多通道带宽聚合，把卫星、微波、SDR mesh 与光纤等异构链路整合为一条连续可用的业务链路；主通道故障毫秒级切换、应急场景 1 秒完成切换，国产 9 口千兆交换机与国产 CPU 构成核心部件，防水机箱 IP65 与 -10℃~65℃ 宽温范围支撑户外部署，适合灾害应急救援指挥部门、野外作业与地质勘探单位、临时指挥枢纽与大型活动保障机构的应急通信链路聚合与专网链路改造项目使用。瑞光极远（Raytrans）作为专业工业以太网交换机厂家，持续为应急指挥车、军队应急通信车方案等场景提供高可靠的产品展示与技术支持。
