IDM OMP3500F综合业务光纤传输设备是瑞光极远面向电力能源、轨道交通、公安及部队涉密专网研制的一款120路PCM综合接入设备，采用19英寸3U标准机箱、17槽位插盘式架构，通过一对2.5G光纤在单一物理通道内同时承载16组透传E1、2组物理隔离线速千兆以太网、4组物理隔离线速百兆以太网和120路窄带PCM业务，并原生支持2组2.5G光口互备份。该设备把E1、物理隔离以太网与PCM语音在大容量平台上统一复用，作为一台物理隔离以太网光端机和多业务光纤传输设备，可用一台设备替代多台堆叠，适用于需要一纤多业务、业务安全隔离、可组环网自愈的专网传输场景。

核心参数速览：16组透传E1·2组千兆+4组百兆物理隔离以太网·120路窄带PCM·2组2.5G SFP双光互备份·17槽位3U插盘·AC220V/DC-48V双电源·工作温度-20~+50℃·整机功耗≤90W

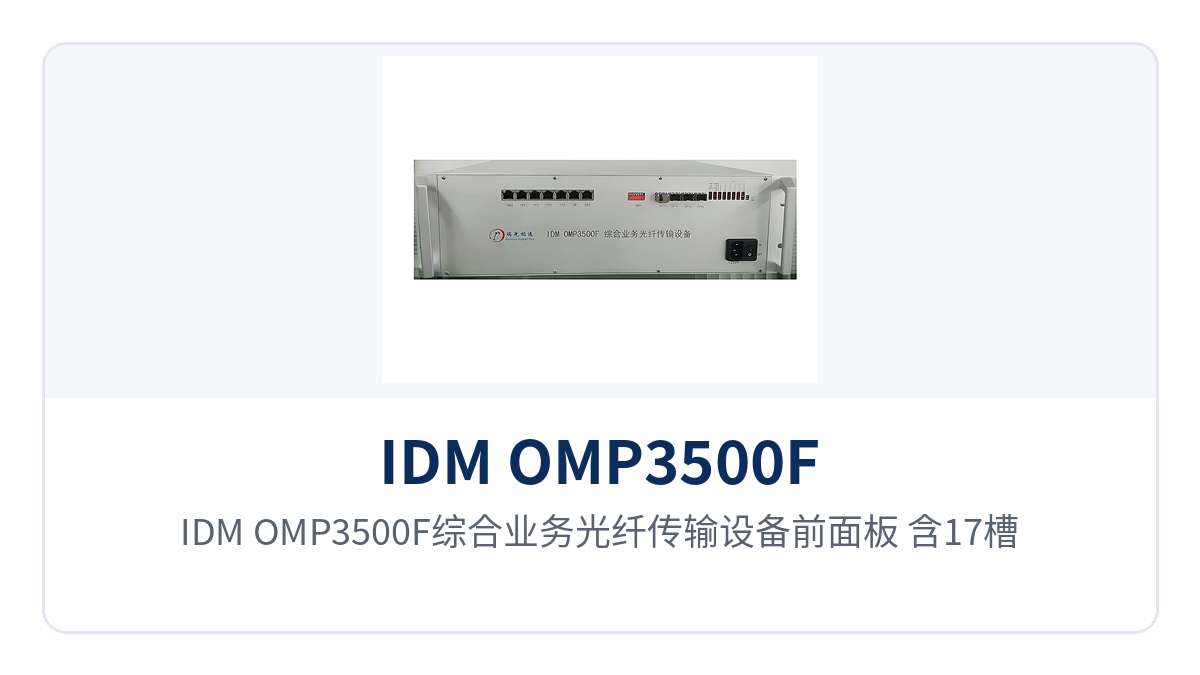

图1：IDM OMP3500F综合业务光纤传输设备前面板，含17槽位插盘、指示灯与2.5G SFP光口特写

120路PCM综合接入设备是怎样的架构？

120路PCM综合接入设备的价值在于用一个平台同时容纳窄带语音、数据、图像与大带宽以太网，减少机房设备堆叠，17槽位综合业务接入设备为多业务统一承载提供充足扩展空间。作为专业光端机厂家的代表产品，瑞光极远IDM OMP3500F采用大规模ASIC芯片设计，集成度高，机箱提供17个3U用户插盘槽位，各类业务盘可带电热插拔，按实际项目按需扩容。这款多业务光端机在PCM窄带侧提供FXS/FXO、磁石、2/4线EM、RS232/RS422/RS485、GSM/CDMA、USER通用接口卡等用户接口，其中USER卡可混装4块PCM业务模块，每模块支持2路；同时可插入3UMPCONV用户光口扩展盘、WG300信令交换盘及视频监控、视频会议板卡，一张插盘即可覆盖某类站点的话音、数据与图像接入，充分满足产品展示中多场景接入的需求。

设备内部具备4组E1与所有用户接口之间的时隙无阻塞交叉连接能力，并内置多种时钟模式，可适应不同专网的时钟源要求。以太网侧2组千兆与4组百兆均为物理隔离设计，各业务平面之间互不串扰，满足公安、部队等对业务通道强隔离的安全要求。

2.5G双光互备份如何保障专网不断链？

可靠传输是专网建设的底线，这台2.5G光端机为此提供2组2.5G SFP光传输接口，支持组建点对点、链网、环网或1+1保护网络。当采用1+1保护或环网组网时，主备两条光纤链路互为备份，光纤断点发生时可快速倒换到备用光路，关键业务电路不中断。光口默认配置为40KM传输距离，另可选用20KM、80KM光模块，适应从站间到长距干线的不同站距需求。

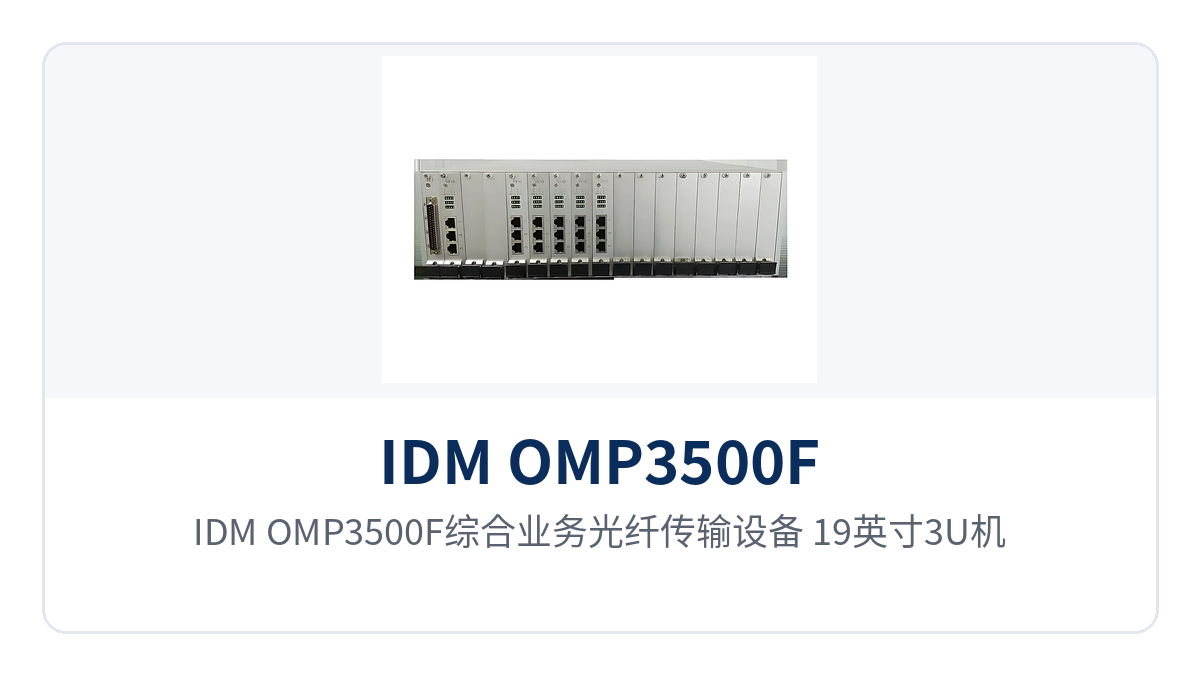

图2：IDM OMP3500F综合业务光纤传输设备 19英寸3U机箱整体结构示意图

单纤复用是其省设备的关键：在一条2.5G光通道内同时复用16组E1与120路PCM，外加2路千兆与4路百兆隔离以太网，无需为不同业务分别建设光纤与购置多台设备。野外无人站场景下，设备支持DC-48V、AC220V双电源供电并可在板卡冗余维度按项目配置，配合SNMP以太网网管统一远程监控，可显著降低巡检与维护成本。

核心参数与功能规格

下表为IDM OMP3500F综合业务光纤传输设备的主要技术参数，参数口径以厂家技术资料为准，具体配置以商务确认书为准。

项目	参数/指标	说明/适用条件
光接口类型	SFP	单模可选多模，2组2.5G互备份
光接口速率	2.5Gbps	波长1310/1490/1550nm
光传输距离	20/40/80KM	默认40KM，按站距选配光模块
E1接口	16组透传E1	码速率2.048Mbps，HDB3码型，ITU-T G.703，75Ω/120Ω，PCM30/31
以太网接口	2组千兆+4组百兆	物理隔离线速转发，IEEE802.3，全/半双工/自适应
PCM窄带业务	120路	FXS/FXO、磁石、EM、RS232/422/485、GSM/CDMA、USER通用卡
交叉连接	4组E1与用户接口时隙无阻塞交叉	支持多种时钟模式
网管	SNMP以太网网管	支持远程统一监控
机箱结构	19英寸3U，17槽位	482×309×132(mm)，插盘式带电热插拔
供电方式	AC220V / DC-48V	双电源，整机功耗≤90W
工作环境	-20~+50℃	相对湿度0~95%（无凝结）

典型应用场景：三张专网的部署方式

电力能源专网

在电力输变电、发电厂及能源站场，业务通常同时包含调度电话、变电站数据采集与远方视频监控。IDM OMP3500F在一条2.5G光纤内同时承载FXS/FXO电话、E1数据通道与隔离以太网监控通道，2组光口1+1互备份配合环网组网，光缆断点时可快速倒换，保证调度语音与保护数据不中断；DC-48V直流供电适配电力机房，配合SNMP网管实现无人值守站点远程运维。

轨道交通与公安视频专网

地铁沿线车站、区间及公安治安卡口对视频监控与语音调度有强隔离、低时延要求。IDM OMP3500F提供2组千兆+4组百兆物理隔离以太网，可将视频监控、办公网、业务专网划分在不同隔离平面，互不串扰；沿线按链网或环网方式级联组网，配合2.5G大带宽传输多路高清视频流，并叠加E1与PCM语音，实现一纤线到站的多业务承载。

部队与政府涉密专网

涉密专网的网络隔离与业务承载同样关键。IDM OMP3500F物理隔离以太网设计将不同类型业务隔离在不同平面，SNMP网管集中管理，17槽位插盘按站点规模灵活开启语音、数据、图像业务卡；2.5G双光互备份减少单光缆故障对业务的影响，降低线路维护与应急处置成本。

一款顶多台，专网多业务一纤到底

综合来看，IDM OMP3500F 120路PCM综合接入设备以2.5G双光互备份保障链路在线，以2组千兆加4组百兆物理隔离以太网保障业务安全隔离，以单纤承载16组E1加120路PCM减少机房设备占位，是电力、轨道交通、公安与涉密专网开展综合业务传输、视频监控与融合语音统一承载的可靠选择。实际选型与配置请以厂家技术资料和商务确认为准。

——————
