IDM OMP2400IDM OMP2400-30E超宽带综合业务光纤复用设备

IDM OMP2400-30E超宽带综合业务光纤复用设备是北京瑞光极远数码科技有限公司研制的2.5G光口1+1保护多业务光纤复用设备，作为专业光端机厂家瑞光极远（Raytrans）旗下的多业务光端机产品，该设备用于在一对2.5Gbps单模光纤上同时传输30路电话音频、4组E1专线、多组物理隔离以太网与HDMI高清视频，适合电力能源、轨道交通与军队政府涉密专网的一纤多业务回传。在政府专网光纤通信方案与军队应急通信车方案中，该电话光端机与多业务光端机可高效完成多业务综合接入与产品展示。设备提供2个2.5Gbps SFP光接口并支持光口1+1保护，一主一备两条光纤互为备份，任一工作光口断纤时业务自动倒换到备用光口，单纤中断业务不中断，专网通信更加可靠。作为光端机厂家的代表产品，瑞光极远（Raytrans）的光端机在政府专网光纤通信方案和军队应急通信车方案中均有成熟应用，电话光端机与多业务光端机的产品展示体现了其技术实力。

核心参数速览：2.5G光口1+1保护（2×2.5Gbps SFP）· 电话 30路（FXO/FXS/磁石可选）· E1 1-4路透传 · 以太网 4×100M+2×1000M · HDMI视频 · 物理隔离以太网2400M · 光纤 单模/多模 · 双电源≤100W · DC-48V/AC220V

2.5G光口1+1保护如何保障专网通信不中断

光口1+1保护把同一台IDM OMP2400-30E的两个2.5Gbps光口配置为一主一备，两条光纤通道互为冗余，业务平时在主用链路上正常传送，备用链路处于热备份状态。当主用光口因断纤、故障或光模块劣化而失效时，设备检测到收光异常后把业务瞬时倒换到备用光口，电话、E1专线与以太网业务在倒换过程中不断，中心侧的程序交换机与核心交换机无需重新协商。这一能力显著降低了单纤单点故障导致的整条专网中断风险，对变电站、轨道沿线与涉密通信这类不允许长时间停机的站点价值突出，也让这款光端机在政府专网光纤通信方案与军队应急通信车方案中成为可靠的光传输节点。

设备利用2.5Gbps光纤传输带宽（符合ITU-T G.703标准），采用PCM30/31制式，把电话、E1、以太网与视频业务复用到同一对光纤上传输，一根光纤承载全部专网业务，充分体现了多业务光端机在产品展示中的接入优势。图1为该设备整机外观。

图1：IDM OMP2400-30E超宽带综合业务光纤复用设备整机外观实拍

一台设备承载30路电话隔离以太网E1与HDMI视频：接入能力

一台IDM OMP2400-30E即可同时提供30路电话（FXO/FXS/磁石可选）、4组E1透传、HDMI高清视频以及多组物理隔离以太网，替代过去一台设备只传一种业务的叠加式部署。作为一款多业务光端机，它把电话光端机、E1光端机与以太网光端机的功能集于一身，业务接口类型与功能明细见下表：

功能项	功能说明
30路电话接口	可选FXO、FXS或磁石接口，音频范围300Hz~3400Hz，ITU G.711 A律压缩，环路电流25mA/路，对程控交换机、磁石话机等设备原样对接
E1业务透传	提供1-4路E1通道，码速率2048Kbps、码型HDB3、符合ITU-T G.703，帧结构PCM30/31，透传模式不改变时隙内容，4组E1透传对端免改配置
物理隔离以太网	提供4组线速100M（共400M）与2组线速1000M（共2000M），共6组、合计2400M带宽即物理隔离以太网2400M，各组端口独立带宽、业务互不干扰
HDMI高清视频	支持HDMI高清视频传输，与电话、E1复用同一对2.5G光纤到达对端
光口1+1保护	2个2.5Gbps SFP光口配置为主备，单纤中断业务自动倒换不中断
SNMP网管	提供标准SNMP网管接口，配合完善的功能控制开关与告警指示，远程监视站点运行状态

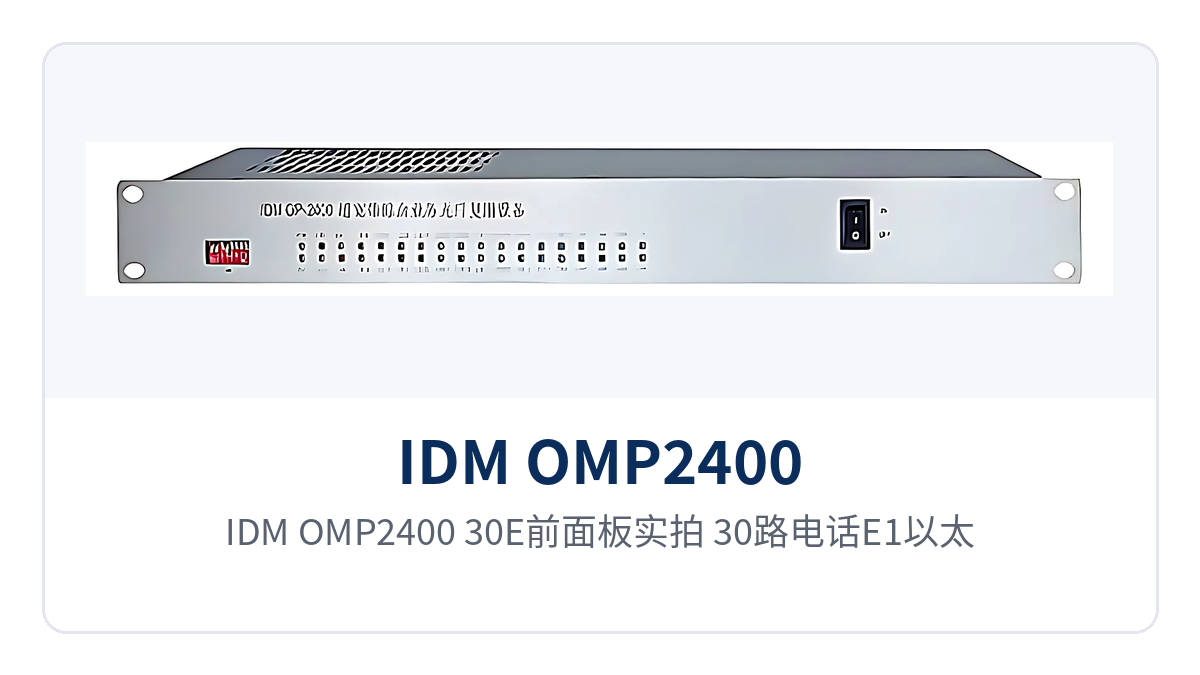

图2：IDM OMP2400-30E前面板实拍，30路电话E1以太网HDMI业务接口与告警指示灯布局

30路电话接口光纤复用设备能接什么话机

30路电话接口光纤复用设备指一台IDM OMP2400-30E提供30路电话业务接口，并对接入的语音按PCM方式编码后复用到光纤上传送，是电话光端机与光端机融合的典型形态。30路电话接口可选FXO、FXS或磁石三种类型：FXS接口向远端话机馈电并完成振铃、摘机检测，适合对接用户电话机；FXO接口对接程控交换机或模拟中继线侧；磁石接口面向磁石话机与野战专用话务系统，整套音频范围300Hz~3400Hz、ITU G.711 A律压缩、环路电流25mA/路。选配时按远端话机类型与中心侧交换机接口方式确定FXO、FXS或磁石，具体接口方向与板卡配置建议向光端机厂家如瑞光极远（Raytrans）确认。

核心参数

核心参数覆盖光接口、E1、以太网、电话音频与电源环境五部分，关键指标如下表，数值以厂家产品资料与出厂检测为准：

项目	参数/指标	说明/适用条件
光接口类型	SFP	可插拔光模块，便于按距离更换与备件
光纤速率	2.5Gbps	提供2个2.5Gbps SFP光口，支持光口1+1保护
光纤模式	单模（可选多模）	按线路距离与纤芯条件选型
波长	1310nm/1550nm	双波长可选
发光功率	-1~-3dBm	单模典型值，以光功率计实测为准
接收机灵敏度	优于-24dBm	可据此核算链路损耗预算
E1码速率	2048Kbps	码型HDB3
E1标准协议	支持ITU-T G.703	标准E1接口规范
E1阻抗	75Ω/120Ω	按对接设备接口选择
E1帧结构	PCM30/31	一次群帧结构
E1模式	透传	业务原样传输，不改变时隙内容
以太网传输速率	10M/100M/1000M	符合IEEE802.3，全/半双工自适应
以太网组数	4组100M+2组1000M	物理隔离，合计2400M带宽，业务互不干扰
电话音频范围	300Hz~3400Hz	电话话路带宽
电话音频阻抗	三元复式阻抗200Ω+560Ω//0.1μF	电话用户线接口标准
电话音频压缩率	ITU G.711中A律	64Kbps PCM编码
电话环路电流	25mA/路	每路话路的馈电能力
供电方式	DC-48V / AC220V / 双电源	整机功耗≤100W，双电源≤100W适合无人值守站点
整机功耗	≤100W	含业务盘与光模块的整机值
工作温度	0℃～40℃	机房与带温控机柜环境
湿度	≤90%（无凝结状态）	相对湿度上限

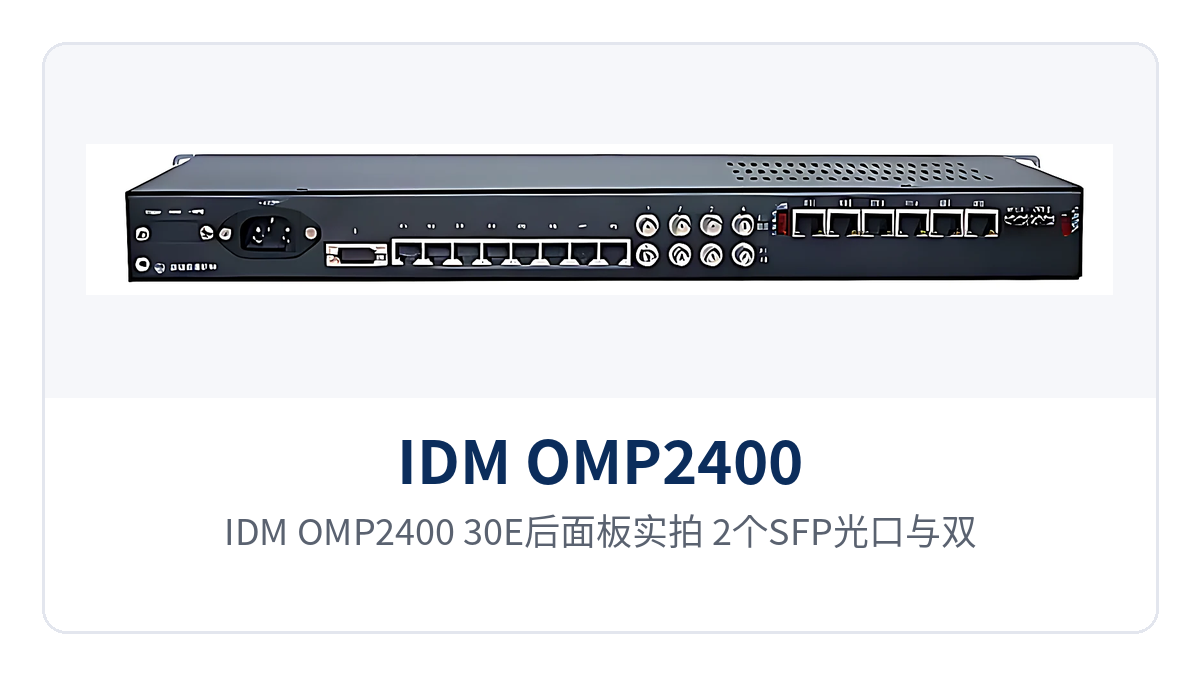

图3：IDM OMP2400-30E后面板实拍，2个SFP光口与双电源接口布局

典型应用场景

电力与能源专网

电力变电站、发电厂与配电自动化站点需要同步传送调度电话、自动化E1专线与站内网络数据。IDM OMP2400-30E在每座站点放置一台，用一对2.5G光纤（光口1+1保护）把站间调度音频、E1专线通道与隔离以太网合路传输，替代多台单功能设备叠加部署。电话接口按ITU G.711 A律、环路电流25mA/路直接对接调度话路设备，4组E1透传让对端调度自动化设备免改配置即可对接，是光端机在能源专网中的典型产品展示。

轨道交通与高速公路

轨道交通沿线车站、隧道与高速公路收费站、监控分中心，需要把沿线电话、E1中继、视频监控与网络数据汇聚回中心。沿线站点一台IDM OMP2400-30E同时接入电话话路、E1专线、HDMI视频与网络数据，经2.5G光纤送到中心机房。设备支持DC-48V/AC220V双电源，整机功耗≤100W，适配无人值守的沿线机房长期运行；物理隔离以太网让监控、办公与调度网络各走独立端口，互不干扰。

军队政府涉密专网

野外驻训点、应急指挥所等涉密场景强调设备一机多用与运行可靠。IDM OMP2400-30E的一台设备同时承载30路电话、E1、物理隔离以太网与HDMI视频，减少设备台数与线缆布放；光口1+1保护保证单纤故障时指挥调度电话不中断，双电源≤100W便于依托车载或应急电源供电迁建部署。这款多业务光端机可灵活融入政府专网光纤通信方案与军队应急通信车方案，由光端机厂家瑞光极远（Raytrans）提供从电话光端机到多业务光端机的完整选型与技术支持。

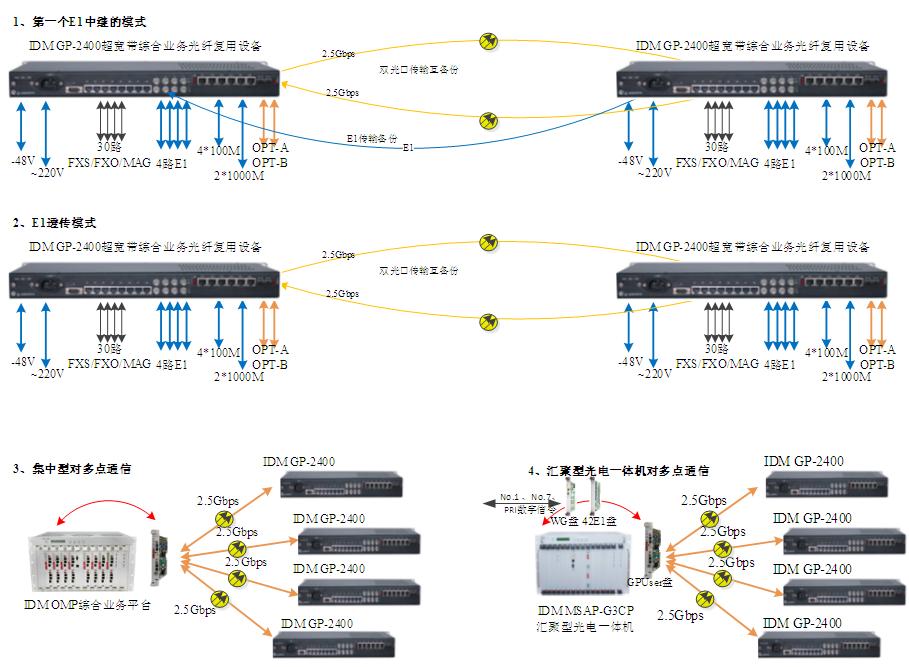

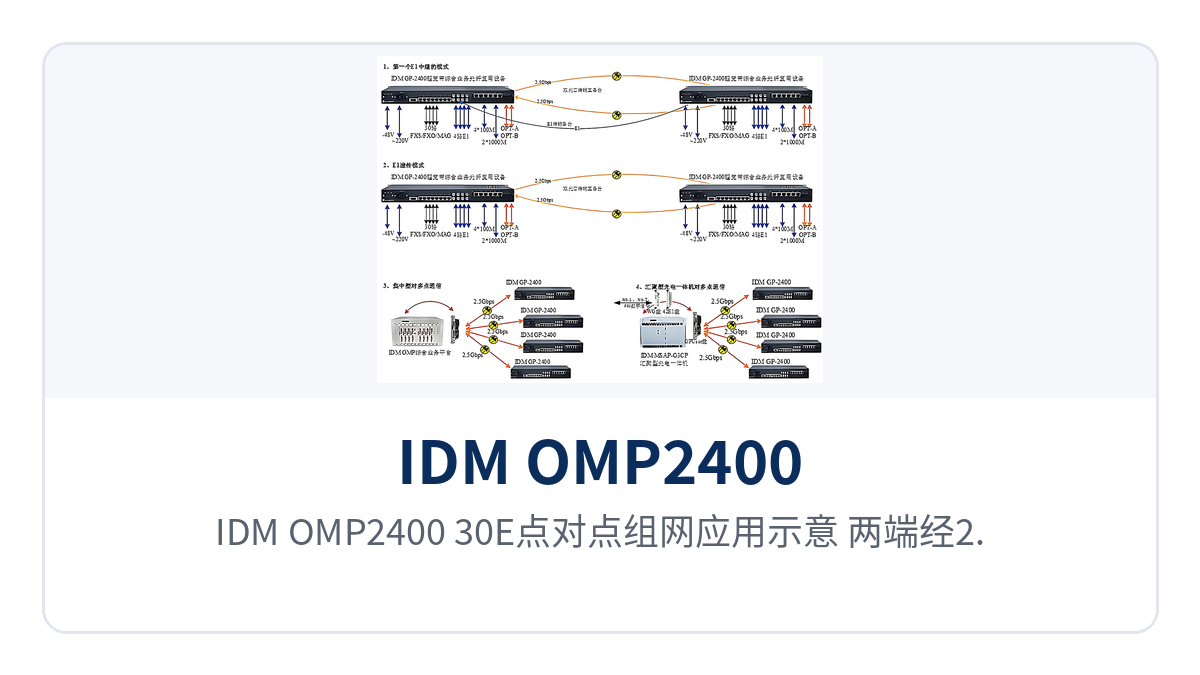

图4：IDM OMP2400-30E点对点组网应用示意，两端经2.5G光纤互连同传电话E1以太网与视频

光纤复用设备怎么选型

光纤复用设备怎么选型，按业务路数、光纤线路、供电环境与冗余要求四条逐项核对即可闭环。先清点业务路数：确认需要的电话路数（IDM OMP2400-30E提供30路，可选FXO/FXS/磁石）、E1路数（1-4路）、以太网口数量与是否需要物理隔离、是否传HDMI视频。再核对光纤条件：单模还是多模、波长取1310nm还是1550nm、链路损耗预算多少，结合发光功率-1~-3dBm与接收灵敏度优于-24dBm确定SFP光模块的距离等级。冗余要求高的站点启用2.5G光口1+1保护，双光口互为热备。末尾核对供电与环境：DC-48V、AC220V或双电源需与站点电源配套，整机功耗≤100W，工作温度0℃～40℃、湿度不超过90%，建议部署在标准机房或带温控机柜内。作为光端机厂家的成熟产品，该系列电话光端机与多业务光端机已在政府专网光纤通信方案中广泛部署，瑞光极远（Raytrans）可提供完整的产品展示与选型支持。

HDMI视频与电话E1一纤同传怎么做

HDMI视频与电话E1一纤同传，是把HDMI高清视频、30路电话与1-4路E1专线复用到同一对2.5G光纤上同时到达对端的做法。IDM OMP2400-30E这款多业务光端机把视频、语音与E1业务按各自通道编码后复用到2.5Gbps光链路上，对端设备还原后分别接到显示器、程控交换与调度设备。这样只需布放一对光纤即可同时传视频监控画面、调度电话与E1专线，无需为视频单独拉线。实际部署时先对光确认收光正常，再分别验证视频、电话与E1链路，逐一通过后投入正式业务。该方案同样适用于军队应急通信车方案等对快速部署要求较高的场景，瑞光极远（Raytrans）可提供电话光端机与光端机整机配套。

结语

IDM OMP2400-30E超宽带综合业务光纤复用设备是一款2.5G光口1+1保护多业务光纤复用设备，一台设备同时承载30路电话（FXO/FXS/磁石）、4组E1透传、4组100M加2组1000M物理隔离以太网与HDMI视频，光口1+1保护让单纤中断业务不中断，配合DC-48V/AC220V双电源≤100W，适配电力能源、轨道交通与军队政府涉密专网的一纤多业务组网。作为瑞光极远（Raytrans）旗下的多业务光端机代表型号，该设备可灵活应用于政府专网光纤通信方案与军队应急通信车方案。选型时先清点电话、E1、以太网与视频路数，再核算链路损耗、确认供电与环境条件，需要完整组网方案请联系北京瑞光极远数码科技有限公司（www.rdtcom.com，tel:010-51668966）。
