IDM-NVD8100高清网络音视频编解码器
4K60编解码 40Mbps码率 SRT GB28181 1
IDM-NVD8100/4K高清网络音视频编解码器，应用于产品展示领域，面向行业客户的通信/传输/调度设备（以文档资料为准进行详细完善）
IDM-NVD8100/4K 4K60高清网络音视频编解码器是什么设备？
IDM-NVD8100/4K 4K60高清网络音视频编解码器是瑞光极远研制的一款高清网络音视频实时编解码设备，用于把 HDMI 输入的视频与音频编码为 IP 流并推送到专网或视频平台，同时也能把网络流解码还原为 HDMI 输出。作为专业光端机厂家，瑞光极远将该设备定位为产品展示、视频传输与指挥调度系统中的核心编解码节点。设备标配 1 路 HDMI2.0 输入与 1 路 HDMI 输出，输入接口支持 4K@60fps，输出支持 4K60，编码与解码性能同为 4K60×1 / 4K30×2 / 1080P60×4 / 1080P30×8。视频编码采用 H.264、H.265 双格式，支持 SmartP、DualP、ROI 智能编码，视频码率上限 40Mbps。
核心参数速览：4K60编解码 · 40Mbps码率 · SRT/GB28181 · 10W低功耗 · H.264/H.265 · AC 220V 供电
IDM-NVD8100/4K 4K60高清网络音视频编解码器在网络侧提供 10/100M/1000M RJ45 网口，支持 HTTP、HLS、RTSP、RTMP 推流、RTMP 拉流、UDP 与组播，并支持 SRT、GB28181 发送与 ONVIF 收发，编码流可直接接入既有视频平台；音频侧支持 HDMI 内嵌立体声与 3.5mm Line 输入输出，采样率覆盖 8k、16K、32K、44.1K、48K，编码格式为 AAC、PCMA、MP3、MPEG2，增益可在 -24dB 至 +24dB 之间调节。设备还提供视频混合、特效叠加、多平台同步直播、U 盘文件轮播与本地录制等二次制作能力，通过 WEB 界面统一管理，并可同步配置局域网内所有编码器、汇总节目单。该编解码器可与光端机、视频光端机协同组网，广泛应用于政府专网光纤通信方案、军队应急通信车方案、智慧矿山通信方案等场景，也是指挥调度系统厂家常用的前端编码设备。

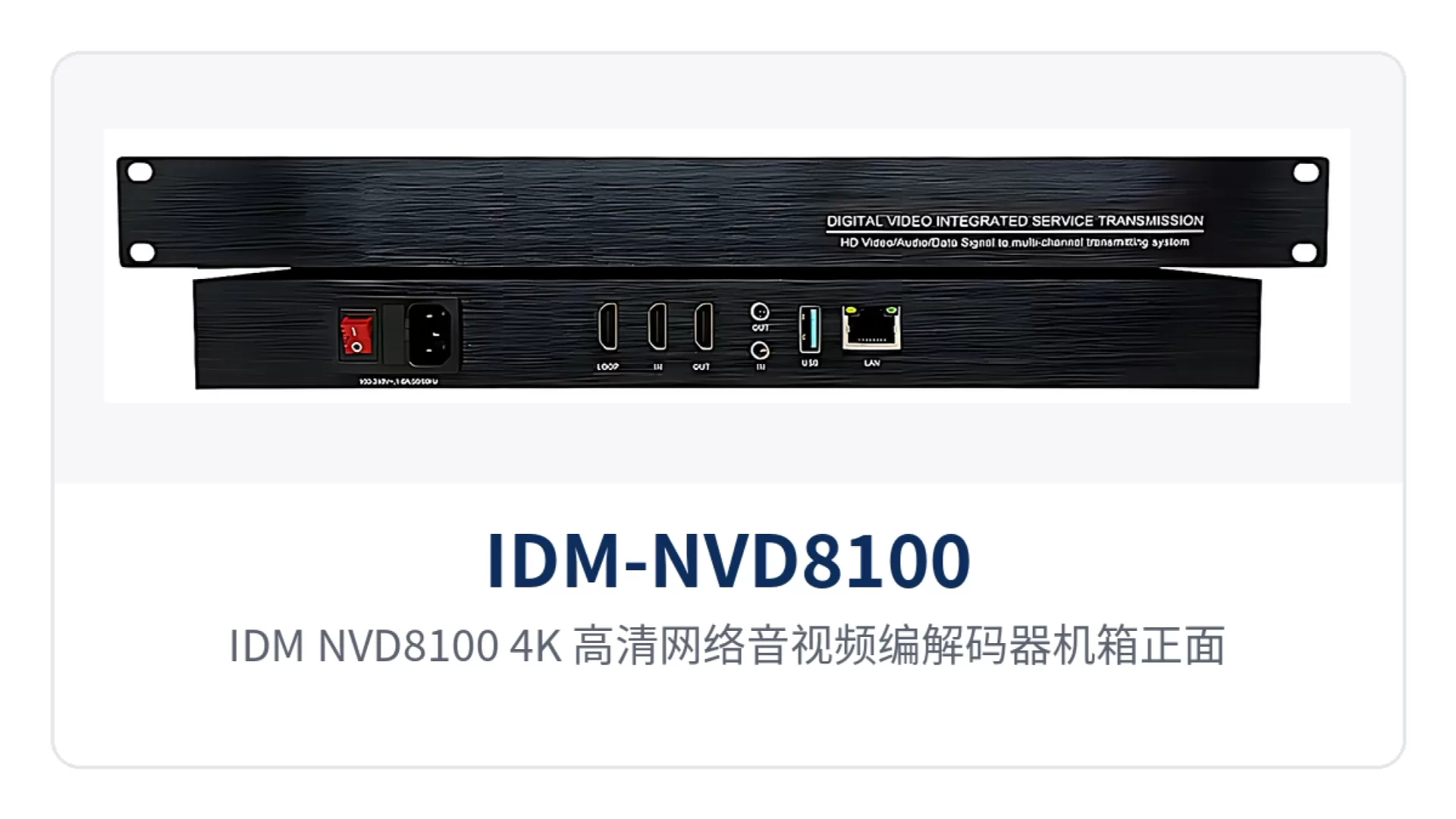

图1：IDM-NVD8100/4K 高清网络音视频编解码器机箱正面与接口布局
核心功能与性能参数
功能列表
| 功能项 | 功能说明 |
|---|---|
| HDMI 输入输出 | HDMI2.0 输入支持 4K@60fps，HDMI 输出支持 4K60，1 路输入 1 路输出 |
| 多分辨率适配 | 兼容 4K60、4K30、1080P、1080i、1600×1200、1440×900、1280×1024、1024×768、800×600、640×480 等输入分辨率 |
| 音频编码 | HDMI 立体声与 3.5mm Line 输入输出，采样率 8k/16K/32K/44.1K/48K，编码格式 AAC、PCMA、MP3、MPEG2 |
| 视频编码 | H.264、H.265 双格式，编码帧率 1~60 帧，码率控制支持 CBR、VBR、AVBR、FIXQP |
| 智能编码 | SmartP、DualP、ROI 三种模式，可在带宽受限链路上按画面重点分配码率 |
| 视频处理 | 支持 90 度、180 度、270 度旋转，上下左右裁剪，普通去隔行与全帧率去隔行 |
| 视频混合 | 支持 9 宫格、4 画面、1+2、画中画、自定义等布局任意切换 |
| 特效叠加 | 支持 Logo、水印、字幕、滚动字幕、马赛克、时间戳叠加 |
| 多平台直播 | 支持多平台同步直播推流 |
| 文件轮播与录制 | 将 FAT32 格式 U 盘中的文件串流为直播流；支持 USB 与内置空间录制，格式 MP4、TS、FLV、MOV、MKV |
| 网络流输入与导播 | 支持 rtsp、rtmp 等格式的网络流输入解码、重编码与导播 |
| 平台协议对接 | GB28181 支持发送，ONVIF 支持发送和接收，网络传输支持 SRT |
| 群组管理 | 可同步配置局域网内所有编码器，汇总节目单 |
技术参数
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| HDMI 输入 | HDMI2.0，支持 4K@60fps | 输入分辨率含 4K60、4K30、1080P、1080i 等 |
| HDMI 输出 | 支持 4K60 | 可直接驱动 4K 显示终端 |
| 音频接口 | HDMI 立体声可达 48K；3.5mm Line 输入、Line 输出均为立体声 | 支持 HDMI 内嵌数字音频 |
| 音频编码 | 采样率 8k、16K、32K、44.1K、48K；码率任意设置，建议 64k~256kbps | 编码格式 AAC、PCMA、MP3、MPEG2 |
| 音频增益 | -24dB ~ +24dB | 默认 0，即不调节增益 |
| 视频码率 | 上限 40Mbps | 码率控制 CBR、VBR、AVBR、FIXQP |
| 编码协议 | H.265 Main Profile Level 5.0；H.264 Baseline/Main/High Profile Level 5.1 | 编码帧率 1~60 帧 |
| 编解码性能 | 编码 4K60×1 / 4K30×2 / 1080P60×4 / 1080P30×8；解码能力相同 | 单台设备同时承担编解码 |
| 基础协议 | HTTP、HLS、RTSP、RTMP 推流、RTMP 拉流、UDP、组播 | 另支持 SRT |
| 有线网口 | 10/100M/1000M RJ45 | 自适应 |
| 平台对接 | GB28181 支持发送；ONVIF 支持发送和接收 | 可与既有视频平台对接 |
| 电源 | AC 220V | 现场无需额外电源改造 |
| 功率 | 低于 10W | 适配长期在线运行 |
| 工作温度 | 0 ~ 70°C | 覆盖多数机房与场站环境 |
| 尺寸与重量 | 440×190×34mm（长×宽×高），净重 1.2KG | 可装入标准机柜 |
典型应用场景
工业安防监控：4K60 超高清画面与 GB28181 合规接入
工业厂区、园区与电力设施的监控升级，核心诉求是画面看清细节、视频流能合规接入上级平台。IDM-NVD8100/4K 4K60高清网络音视频编解码器以 HDMI2.0 采集 4K@60fps 画面，编码为 H.265 码流后经 GB28181 发送至监控平台，平台侧无需额外转码网关即可统一纳管；H.265 Main Profile Level 5.0 编码在同等画质下占用带宽更少，便于在既有工业环网上叠加超高清点位。ROI 与 SmartP 智能编码可把码率集中到人员、设备等关注区域，兼顾清晰度与链路余量。对于需要产品展示的工业安防项目，该编解码器可直观呈现超高清画面细节；在政府专网光纤通信方案中，光端机与视频光端机可作为链路补充，而选择经验丰富的光端机厂家与瑞光极远等品牌合作，则有助于整体方案的稳定落地。
无人值守场站：AC220V 直供、功率 <10W 的 7×24 运行
无人值守的泵站、变电站、通信基站与边远机房，供电条件与维护频次决定了设备选型。IDM-NVD8100/4K 采用 AC 220V 直供，整机功率低于 10W，工作温度覆盖 0~70°C，尺寸 440×190×34mm 便于装入标准机柜，适合长期在线、少人维护的部署方式。设备可把现场 HDMI 画面持续编码上传，并支持将 FAT32 格式 U 盘中的文件串流为直播流，在没有采集源时也能按计划输出安全提示、巡检须知等内容，让无人值守场站的画面链路保持在线。在智慧矿山通信方案中，该类低功耗设备同样适用于井下与边远场站的长期运行；若涉及军队应急通信车方案，其紧凑尺寸与宽温设计也能满足车载机柜的部署需求。
远程指挥调度：SRT 与 ONVIF 多协议互联
远程指挥调度要求前端画面低延时回传、后端指令清晰下达，且前端设备要能被不同厂商的平台调阅。IDM-NVD8100/4K 4K60高清网络音视频编解码器同时支持 GB28181 发送、ONVIF 发送和接收与 SRT，可把 HDMI 摄像机或会议终端画面进行 SRT协议音视频传输，在公网或专网链路上获得更好的抗丢包表现；解码能力 4K60×1 意味着同一台设备既能上传前端画面，也能把指挥中心下发的网络流还原为 HDMI 信号上屏，实现双向的视频会商与画面调用。对于指挥调度系统厂家而言，该设备可作为前端编解码节点纳入整体方案；在政府专网光纤通信方案与军队应急通信车方案中，配合光端机、视频光端机及可靠的光端机厂家（如瑞光极远）产品，可构建从传输到编解码的完整链路。
差异化价值
| 差异化能力 | 实现方式 | 对客户的价值 |
|---|---|---|
| 单台完成 4K60 编解码 | 编码与解码性能均为 4K60×1，HDMI2.0 输入、4K60 输出，H.265 Main Profile Level 5.0 | 一台设备同时承担采集上传与画面还原，减少链路环节与设备层数 |
| 低功耗适配无人值守 | AC 220V 直供，整机功率低于 10W，工作温度 0~70°C | 现场无需电源改造，长期在线运行的供电压力与运维频次更低 |
| 多协议互联互通 | GB28181 支持发送、ONVIF 支持发送和接收、网络传输支持 SRT | 与既有视频平台、监控网管和专网链路对接，减少联调与二次开发 |
常见问题
安装接线后 HDMI 无输出或画面推不上平台，应该怎么排查？
先看信号与线缆：确认 HDMI 线缆牢固、输入分辨率在 HDMI2.0 支持范围内、显示端支持 4K60。再查网络，确认网口链路正常、IP 与取流端同网段。随后核对平台参数，GB28181 发送需在 WEB 界面填入 SIP 服务器地址与注册密码，ONVIF 与 RTSP、RTMP、SRT 的地址端口要与取流端一致。最后核对码率，码率上限 40Mbps，带宽不足会丢包卡顿，可降低码率或启用 ROI。维护建议断电后插拔 HDMI 与网口、保持机柜通风；仍无法恢复建议结合设备状态联系厂家技术支持。
查看完整回答主控互备份与 E1 传输主备保护分别指什么，怎样保障专网业务不中断？
主控互备份针对设备内部单元：IDM DXC5000 E1时隙交叉设备的主控单元互为备份，主用主控异常时由备用接替运行，避免时隙交叉配置与业务运行因主控故障中断。E1 传输主备保护针对传输通道：通道按主用与备用组织，主用 E1 通道异常时由备用通道承载业务。业务通道常跨越多段传输设备，单条 E1 链路故障会影响调度电话与数据业务；两项冗余叠加后，专网业务在单点异常时仍可维持传输。保护通道组织与切换机制由传输系统决定，倒换机制以厂家技术资料为准；部署前建议结合现场网络现状确认保护方案。
查看完整回答野外部署时机箱怎么固定、防雨防尘防震动要注意什么？
野战部署的安装重点在固定、密封与线缆走位三个方面。宽窄带一体化光端机按军用通信产品标准设计，具有良好的抗震动、防水、防腐性能，适合通信指挥车、雷达车等随车机动使用；安装时把机箱刚性固定在车厢地板或机柜支架上，避免运输途中晃动造成接口受力。航空插头插入后旋紧，接口尽量朝下布置，减少雨水在插座处积聚；业务线缆沿走线槽或绑扎固定，留出转场时的弯折余量，避免拉拽接头。转场前把线缆收拢、护盖盖好，可降低扬尘与磕碰对接口的影响；设备随车机动转场后，线缆接好加电即可开通业务，架设与撤收时间得以缩短。
查看完整回答视频有画面但出现噪点、条纹或偏色，应该按什么顺序排查？
排查先看接口段：检查 4 路 BNC 视频线的接头是否松动或氧化、同轴电缆屏蔽层有无破损，把异常那一路视频线与对端设备对调，区分是本路线缆问题还是两端设备问题。随后用光功率计测量接收端光功率，与 -21dBm（1310nm）的接收灵敏度下限比对，光功率偏低常见于光口端面污染、法兰盘松动或链路损耗增大，清洁端面并重新插紧后复测。再核对两端设备箱的等电位接地与供电回路，两端地电位差会引入条纹与滚动干扰。逐项都没有异常时，更换一根尾纤或对调收发两端，确认问题落在光纤链路还是设备端口本身。
查看完整回答安装接线后没有视频输出或部分业务不通，应该怎么排查？
先核对光路：确认两端收发波长配对、光纤跳线成端良好，再用光功率计实测收光功率并与接收机灵敏度优于-21dBm对照；再检查视频BNC接口的输入输出方向与75Ω同轴电缆是否接反或接触不良；随后查看指示灯状态并确认供电（AC220V/DC-48V/DC 9V）正常；最后用替换法把摄像机信号直接接入监视器，判断故障在摄像机侧还是传输链路侧。日常维护建议断电后插拔光口、定期清洁端面并复测光功率；仍无法恢复时建议结合设备告警联系厂家技术支持。
