提供2路电话+2组物理隔离的百兆网口，其中1、2、3网口和第四路是物理隔离的，220V电源。双物理隔离线速100M以太网通道；共享100M的3个以太网还可以划分VLAN隔离， 话路接口可以是FXO局端自动电话、FXS远端自动电话、MAG磁石电话，提供2路RS485接口。 可以组成链网、环网应用，双光口级联。面板8位拨码开关用于设置链网中的站址。提供标准的SNMP网管接口。
一、 概述

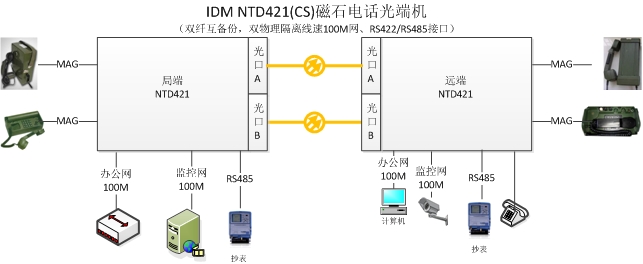

IDM NTD421（CS）磁石电话光端机是北京瑞光极远数码科技有限公司推出的新一代基于高速光纤传输技术和PCM技术的光电一体化传输设备，集以太网传输、PCM多业务接入功能于一体，可满足广大用户对宽带、窄带多种业务光纤传输和接入的需求。IDM NTD421（CS）磁石电话光端机可直接连接远端电话、计算机、摄像头等终端；与G3CP相应板卡配套，能够实现点到点，链网、环网等网络拓扑结构。光端机可广泛应用于公安、电力、铁路、矿山等专网和移动、联通、电信等公网领域。
二、 产品特性
光端机采用桌面型机箱结构设计，集成度高，体积小；
在设备中融合高速光纤传输、PCM业务接入和以太网接入技术；
支持2路250Mpbs光传输接口，FC光模块接口形式，可组成链网、环网或点对点光口互备份组网；
4个以太网接口，点对点每两个共享1个物理隔离的线速100M的以太网，链型组网是4个以太网口共享一组线速100M以太网；
光端机提供两路磁石电话MAG；
光端机提供两路半双工的RS485接口、或者1路全双工的RS422接口
可以组成点对点、链网等网络标准机型无中继传输距离为40公里；超过此传输距离可以进行定制；
DC5V电源。
三、 技术规格
1) 光接口
接口类型 | FC | 光纤模式 | 单模(可选多模) |
收/发速率 | 250M/250M | 收/发波长 | 1310nm/1550nm |
发光功率 | -12~-6dBm | 接收灵敏度 | 优于-18dBm |
传输距离 | 20Km，可选装远距离光模块实现更远距离的光纤传输 | ||
2) 以太网
接口类型 | RJ-45 | 传输速率 | 10M/100M/1000M自适应 |
标准协议 | 支持IEEE802.3 | 工作方式 | 全/半双工/自适应 |
3) FXO、FXS接口
音频范围 | 300Hz~3400Hz | 压缩率 | ITU G.711中A律 |
阻抗 | 三元复式阻抗200Ω+560Ω//0.1μF | 环路电流 | 20mA/路 |
4) 电源及功耗
供电方式 | AC220V/DC- 48V | 整机功耗 | ≤90W |
5) 环境条件
工作温度 | -10oC ~+50oC | 相对湿度 | 0~95%（无凝结） |
6) 产品尺寸
长度×深度×高度 | ××(mm) |
IDM NTD421（CS）光端机设备前面板 IDM NTD421（CS）光端机设备后面板
