IDM M9000B通信指挥调度系统

IDM M9000B通信指挥调度系统是北京瑞光极远数码科技有限公司研制的一套TDM通信指挥调度系统，以TDM时隙交换为核心，可将不同频率、不同制式、不同种类的无线电台、集群对讲、固定电话、磁石话机与卫星终端接入同一语音平台，实现异构无线通信系统与有线网络之间的互联互通，是一套典型的融合通信指挥调度系统。IDM M9000B通信指挥调度系统单机最多接入48路无线电台或120部电话终端，一体化设计免去多台网关级联，可在民防应急指挥、部队野战通信、石油化工与电力专网等场景中快速构成车载、固定、便携、移动等多种方式的应急互通平台，满足各类指挥调度需求。

IDM M9000B通信指挥调度系统的研制背景来自现网调度设备的共性短板：无线集群调度与有线电话调度彼此独立，基于IP的调度机依靠GOIP、ROIP等网关多台级联，缺少一体化设备；部分调度机把多种技术简单叠加，设备庞大、管理复杂、容量小、软件启动时间长，与野外军用级电话相连时难以支持2100Hz带内信令、DCP信令等接入方式。应急指挥对群组会议依赖度高，IP架构下会议室成员越多，处理器负荷越大、声音效果越差，这些场合正是TDM时隙交换架构的用武之地，也是专业指挥调度系统厂家持续攻关的方向。

核心参数速览：TDM永不占线 · 48台电台接入 · 11V~15V直流供电 · 8环光纤环网 · 单机120部电话终端 · 32组电话会议

IDM M9000B通信指挥调度系统是什么设备？

IDM M9000B通信指挥调度系统是一台把交换、接口与调度控制集中在一个机箱内的一体化调度主机，主机内配置主控交换盘与12个用户盘位，用户盘位可混插VHF电台接口盘、FXS用户电话盘、FXO局端电话盘、Hot热线电话盘与MAG磁石电话盘，各类接口盘支持热插拔；系统状态与用户状态由多色指示灯显示，系统设置与功能操作由液晶屏辅助显示。

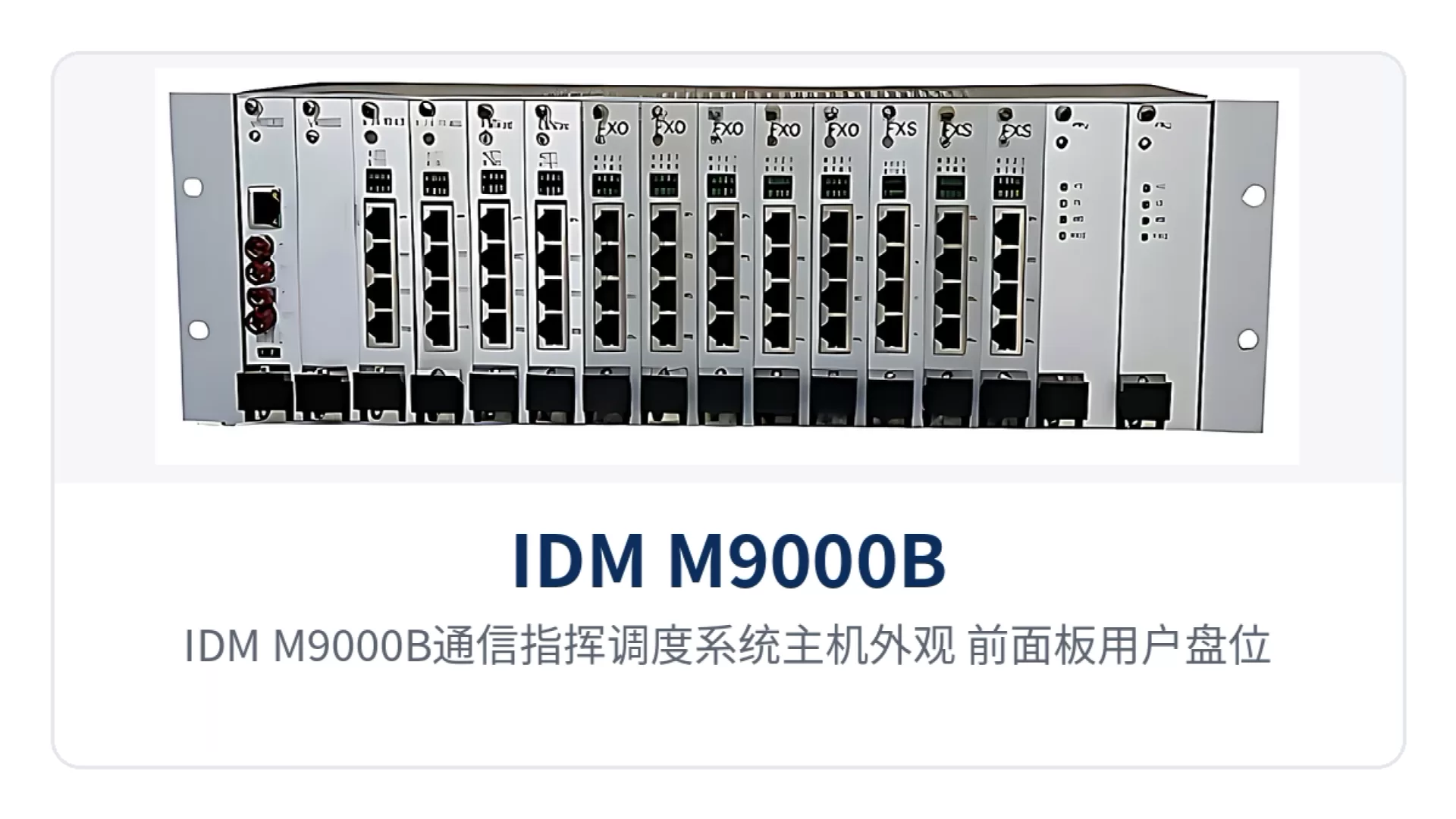

图1：IDM M9000B通信指挥调度系统主机外观 前面板用户盘位与状态指示灯

IDM M9000B通信指挥调度系统的指挥调度控制基于TDM时隙交换，语音传输与接入段提供VoIP通道，交换的确定性留在调度核心，远端接入则可以借用无线IP网灵活开通；一台主机同时提供无线电台、电话、磁石、卫星与IP等多种接口，多制式通信资源不必分散到多台单一制式网关设备上。

一体化设计解决了哪些现场问题？

先给结论：IDM M9000B通信指挥调度系统的四条设计特点，分别对应现场部署慢、话路占线、单点断纤失联、野外取电难四类问题。特点与问题的对应关系如下表。

设计特点	解决的现场问题	支撑能力
单机最多接48台电台或120部电话终端，一体化便携部署	多制式互通要串接GOIP、ROIP等多台网关，接口多、故障点多、部署时间长	电台、集群、电话、磁石、卫星、IP接口集中在同一机箱，到场接线即通，野外部署快
TDM时隙交换，带宽预留、永不占线	IP软交换在广播风暴或突发流量下话路排队、声音断续	每路通话占用固定64K时隙，语音时延小、抗干扰能力强，适合安全等级要求高的专网
支持最多8个光纤环网，断点不影响通信	环网中间某点光纤断开，远端站点话路与图像随即失联	断点后通信不中断，远端提机即通、图像同步显示，每两个环共享30路电话
11V15V直流与110V220V交流双供电，体积小可自带电池	野外、车载、临时指挥点没有稳定市电，设备搬运与取电困难	可用轻便的充电电池或车上电源，也可接市电，便于携带与快速展开

一体化设计的具体含义是：调度交换、用户盘位与通信接口在同一机箱内交付，扩容时在空余盘位插入对应接口盘即可，不必为每类终端单独采购网关再逐台级联；野外作业时整机搬运，接上电池或车载电源即可开机调度。TDM时隙交换、光纤环网与交直流双供电三项特点在下文分别展开。

TDM通信指挥调度系统为什么适合应急指挥与高安全等级场景？

TDM通信指挥调度系统适合应急指挥与高安全等级场景，原因在于带宽预留与确定性交换。IDM M9000B通信指挥调度系统的指挥调度控制基于TDM时隙交换，每一路通话在交换矩阵中占用固定的64K时隙，语音不排队、不占线，抗干扰能力强、语音时延小；传统语音接口卡种类多，交换响应快，硬件语音会议室容量大，系统各模块启动速度快，适合要求快速部署的指挥场合。

重要领域的IP调度通常要求IP传输网具备端口流量限制、VLAN划分等保障，基本依赖IP专网；在未做IP传输规划的办公网上传输语音仍存在安全隐患。IP软交换易受IP广播风暴或其他突发IP流量影响，而IDM M9000B通信指挥调度系统把时隙交换的确定性保留在调度核心，只把VoIP作为接入通道，兼顾可靠性与部署灵活性，在安全等级高的应用领域仍是主选产品。

知识块：TDM调度和IP软交换的区别

TDM调度和IP软交换的区别主要体现在交换机制与网络依赖上。下表以IDM M9000B通信指挥调度系统（TDM时隙交换）与常见IP软交换调度系统为比较对象，按调度业务关注的维度逐项对照，适用条件为专网与应急指挥场景。

比较维度	IDM M9000B（TDM时隙交换）	IP软交换调度系统
交换机制	时隙交叉交换，通路固定预留	IP包交换，依赖路由器与交换机转发
带宽保障	每路通话占用固定64K时隙，不占线不排队	需QoS、流量限制、VLAN划分等保障
抗干扰能力	抗广播风暴与突发流量能力强	易受IP广播风暴或突发流量影响
语音时延	时隙直通，时延小且稳定	时延随网络负载波动
会议能力	硬件语音会议室，容量大、成员多时音质稳定	会议室靠处理器运算，成员越多负荷越大
组网要求	可在未做IP规划的办公网或专网上使用	高可靠应用基本要求IP专网
接入灵活性	调度控制走TDM，接入端提供VoIP通道	全IP接入，接口网关需单独配置

从对照结果看，TDM时隙交换的优势集中在时延确定性与抗突发流量，IP软交换的优势在于终端接入的通用性；IDM M9000B通信指挥调度系统把两者结合，调度控制走TDM时隙交换，接入侧保留VoIP通道，兼顾专网的安全要求与接入的灵活性。

IDM M9000B支持接入哪些终端和中继接口？

IDM M9000B通信指挥调度系统可以插入WG300盘，提供120路64K的PCM语音（FXO、FXS、E&M voice、MAG等），同时提供无线电台接口与VHF电台接口，满足多机控制标准，并提供调度台以太网接口与2个E1的No.1、No.7、PRI信令接入，E1也可用于接PCM扩展用户接口通道。中继和用户接口可按现场网络条件灵活选配。

接口/接入方式	用途说明
GSM/CDMA接口	接入蜂窝移动通信网，手机用户参与调度
WAN口（电接口RJ45或光接口FC）	提供IP电话接入通道，支持VoIP语音
普通电话中继接口	连接固定电话网（PSTN）中继线
普通磁石接口或2100Hz磁石接口	连接野外磁石话机与军用级电话
卫星电话接口	接入卫星通信系统
中国1号信令、中国7号信令、PRI信令	2个E1数字中继，兼容常用信令标准
FXS/FXO/MAG/Hot热线用户盘	接普通电话机、PTT对讲终端、热线电话、磁石话机
VHF电台接口盘	连接电台发射机、接收机与遥控操作台
调度台以太网接口	连接多媒体调度台与指挥席软件

电话机和有线对讲终端可以直接连接FXS用户接口使用，外线也可以通过FXO接口访问IDM M9000B通信指挥调度系统上的调度资源，实现外线守听VHF电台接口。FXS用户接口接普通电话机、PTT对讲终端等，还能通过PCM接入传输到更远的操作站点，延伸调度覆盖范围。

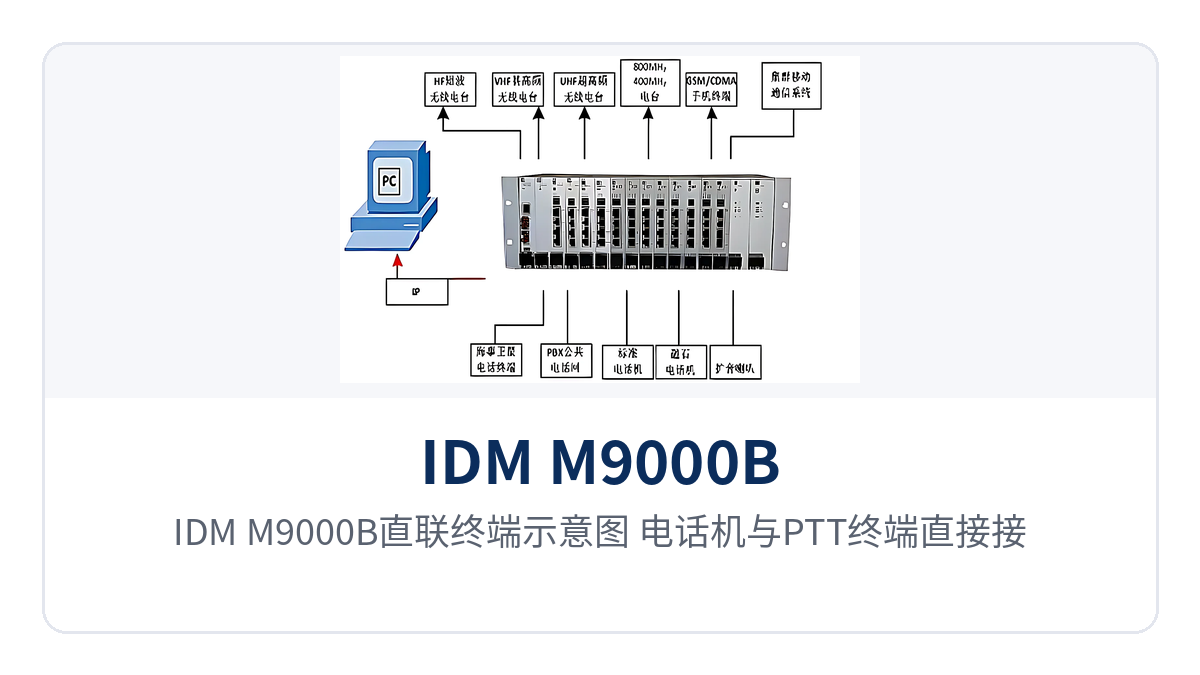

图2：IDM M9000B直联终端示意图 电话机与PTT终端直接接入方式

IDM M9000B支持哪些通信媒介和网络？

IDM M9000B通信指挥调度系统作为一套成熟的融合通信指挥调度系统，可以把固定电话网、蜂窝移动通信网、互联（IP）网、无线局域网、集群移动通信系统和卫星通信系统等多种通信媒介汇聚到同一调度平台，实现公共网与专用网、有线与无线、跨地区跨部门的音视频调度语音互通。通信媒介示意图见下图，系统对不同传输介质做统一的语音接入，调度员无需区分远端用户走的是光纤、被复线、无线链路还是IP通道。

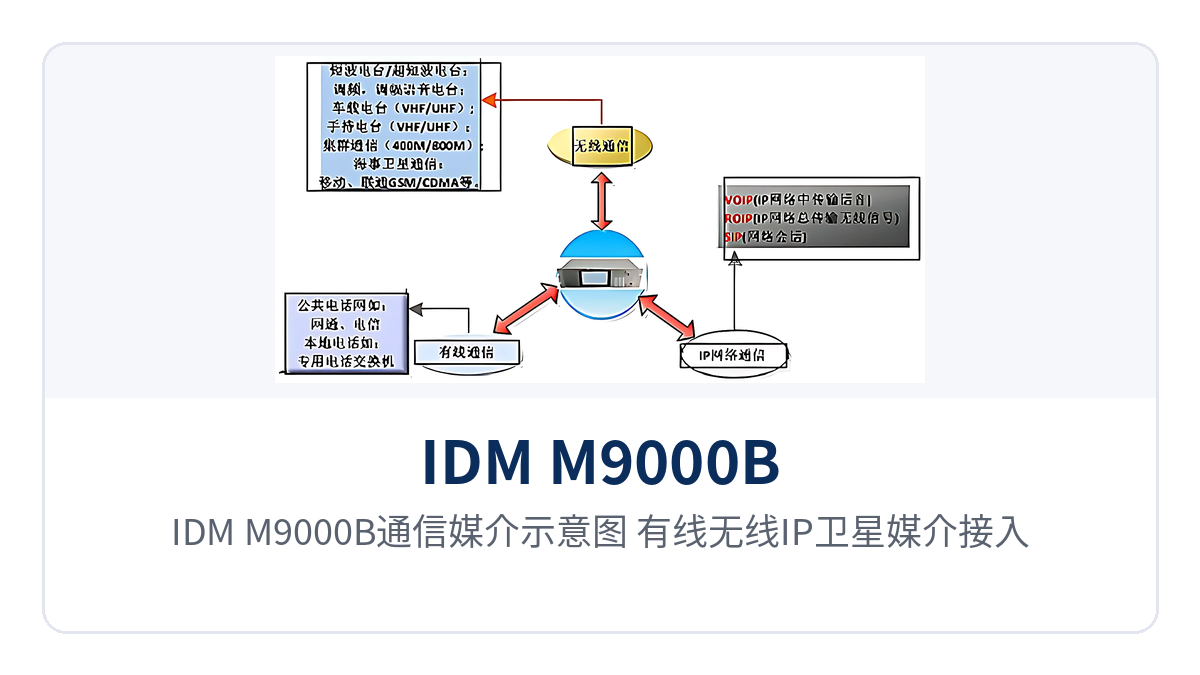

图3：IDM M9000B通信媒介示意图 有线无线IP卫星媒介接入

在IP侧，IDM M9000B通信指挥调度系统通过WAN口的电接口（RJ45）或光接口（FC）连接IP电话等接入终端，并支持在IP网络中传输无线信号（RoIP）与语音信号（VoIP）。指挥调度控制走TDM时隙、接入段走IP通道的组合方式，使系统可以利用无线IP网快速开通远端话路，不必等到IP专网规划完成。

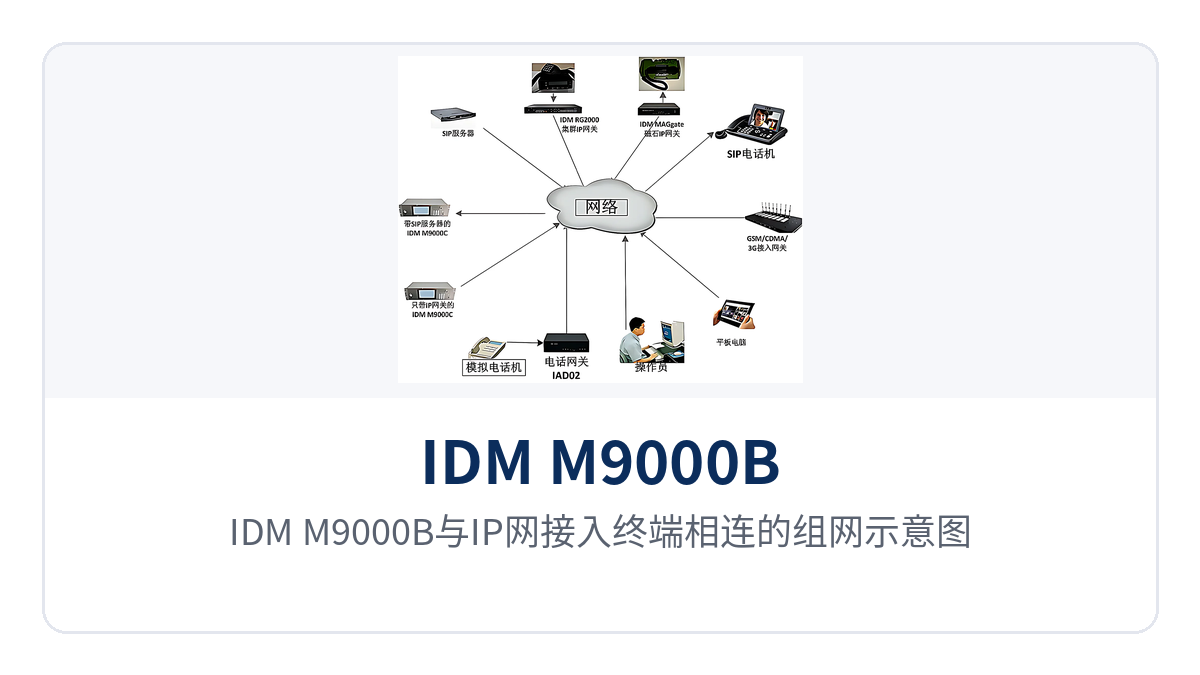

图4：IDM M9000B与IP网接入终端相连的组网示意图

IDM M9000B通信指挥调度系统能接多少路电台电话？

IDM M9000B通信指挥调度系统的整机容量以主控交换盘与用户盘位为核心：主控交换盘可以提供电话会议，支持同时召开32个电话会议与同时进行64路DTMF检测，盘上提供2组E1接口，可配制成中国7号信令或PRI信令，也可配置成60路用户接口。整机提供12个用户盘位，每个盘位可插入VHF接口盘、FXS用户电话盘、FXO局端电话盘、Hot热线电话盘或MAG磁石电话盘；插入VHF电台接口盘时每盘4路，插入FXS、FXO、MAG盘时每盘10路。主要容量与配置参数如下表。

项目	参数/指标	说明/适用条件
无线电台接入	上限48路	含HF短波、VHF超短波单边带电台、350M/800M集群对讲等
电话/有线对讲终端	120路	单机直接接入，可通过2个E1接口再扩展60路
用户盘位	12个	支持热插拔，可混插VHF/FXS/FXO/Hot/MAG盘
VHF接口盘	每盘4路	可连接电台发射机、接收机、遥控操作台
FXS/FXO/MAG盘	每盘10路	接电话机、PTT对讲终端、磁石话机
电话会议	32个同时召开	硬件语音会议室，支持群组指挥
DTMF检测	64路同时	支持电话键盘控制无线收发
实时录音	30路同时	E1语音可经以太网送至计算机记录
E1接口	2组	No.1/No.7/PRI信令或60路用户接口
供电	11V15V直流 或 110V220V交流	可用充电电池、车载电源或市电
工作模式	4种基本模式	多方会议、普通电话对讲、PTT终端对讲、广播

电台与无线对讲有哪些工作模式？

IDM M9000B通信指挥调度系统为VHF电台与电话终端的互通提供4种基本工作模式，实际使用中可以把广播模式与其余模式结合。多方会议模式下，每个VHF无线电对应一个会议号，守听电话拨号进入会议室自由对讲；普通电话对讲模式下，电话拨入电台接入号码即可守听，按话机flash键或拍插簧获得20秒讲话权（系统默认20秒，可设置）；PTT终端对讲模式下，终端平时守听、按PTT键发言，讲话时间由终端决定；广播模式下，VHF电台声音单向广播到所有加入守听的电话。

工作模式	适用方式	关键说明
多方会议模式	每VHF电台配1个会议号，电话拨入会议室对讲	VHF连续发射限制在2分钟以内
普通电话对讲模式	电话拨入号码守听电台，flash或拍插簧申请讲话	默认讲话权20秒，有讲话提示音
PTT终端对讲模式	终端平时守听，按PTT键发言	讲话时间由终端决定
广播模式	电台声音单向广播给守听电话	收听电话数量不限制

无线通道的接入控制支持3种模式：有PTT功能的音频接口在与无线电台、集群接口对接时优先使用PTT控制模式；无PTT功能的音频终端（如会议话筒）使用DSP音量控制模式，靠动态监测声音大小控制无线接口的收发；电话机和手机还可以通过双音多频（DTMF）键盘向多媒体调度机发出控制无线接口收发的命令，每个无线接口可选一种控制模式。

IDM M9000B与瑞光极远传输接入设备和调度台怎么组网？

IDM M9000B通信指挥调度系统通过E1、PCM与光传输链路，可以和瑞光极远自有的传输和接入设备级联，把调度话路延伸到远端站点。E1接口既可以作为No.1、No.7、PRI信令中继，也可以接PCM扩展用户接口通道，调度资源沿传输网向远端电话、对讲终端和电台延伸，形成集中调度、分布接入的指挥网络，适配政府专网光纤通信方案与军队应急通信车方案等场景。

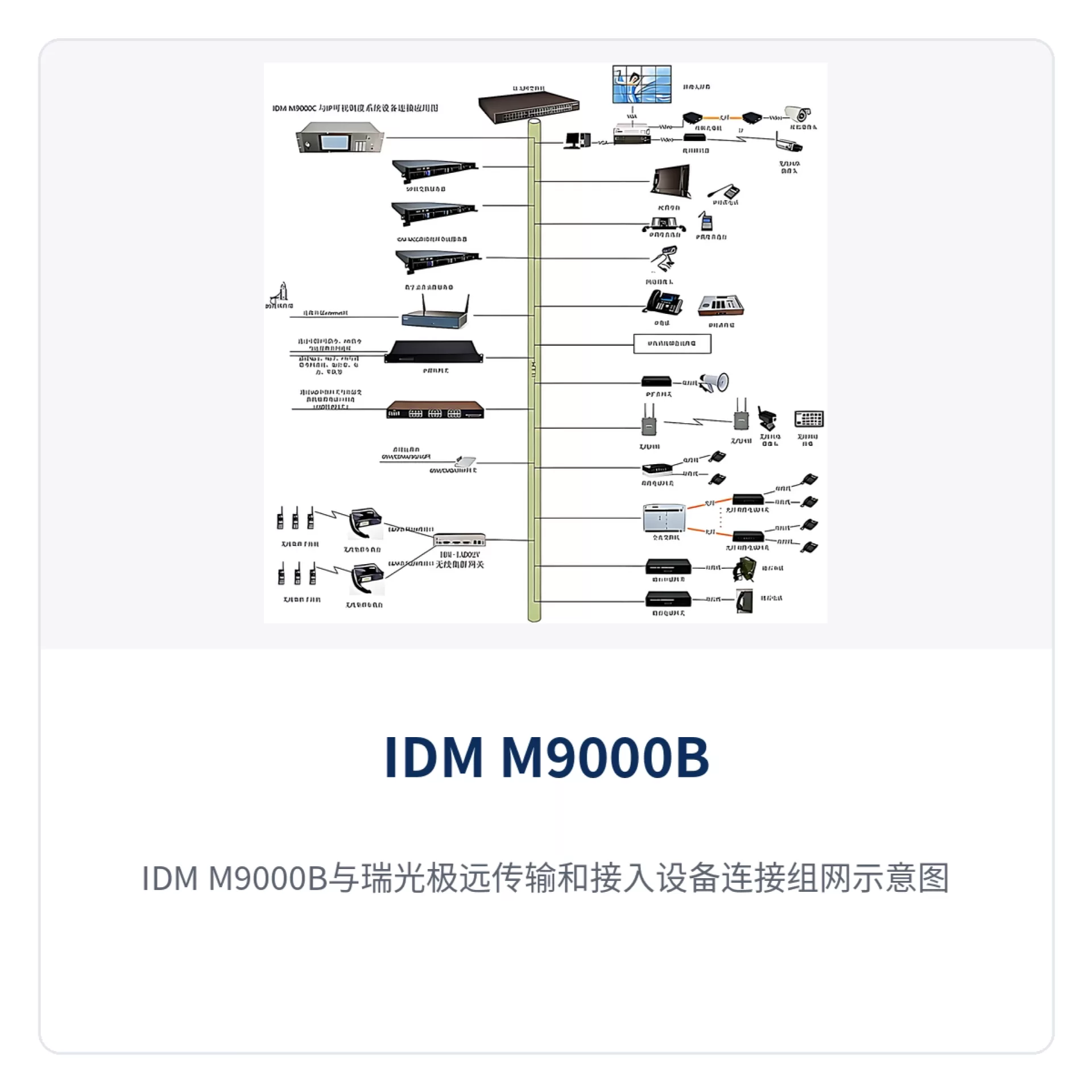

图5：IDM M9000B与瑞光极远传输和接入设备连接组网示意图

在与调度台的配合上，IDM M9000B通信指挥调度系统支持与瑞光极远多种TDM调度台经光纤联网，各指挥席位共享同一调度资源；指挥调度核心仍以TDM时隙交换完成，多台TDM调度台之间话音时延小、会议质量一致，适合异地多指挥所的协同指挥。

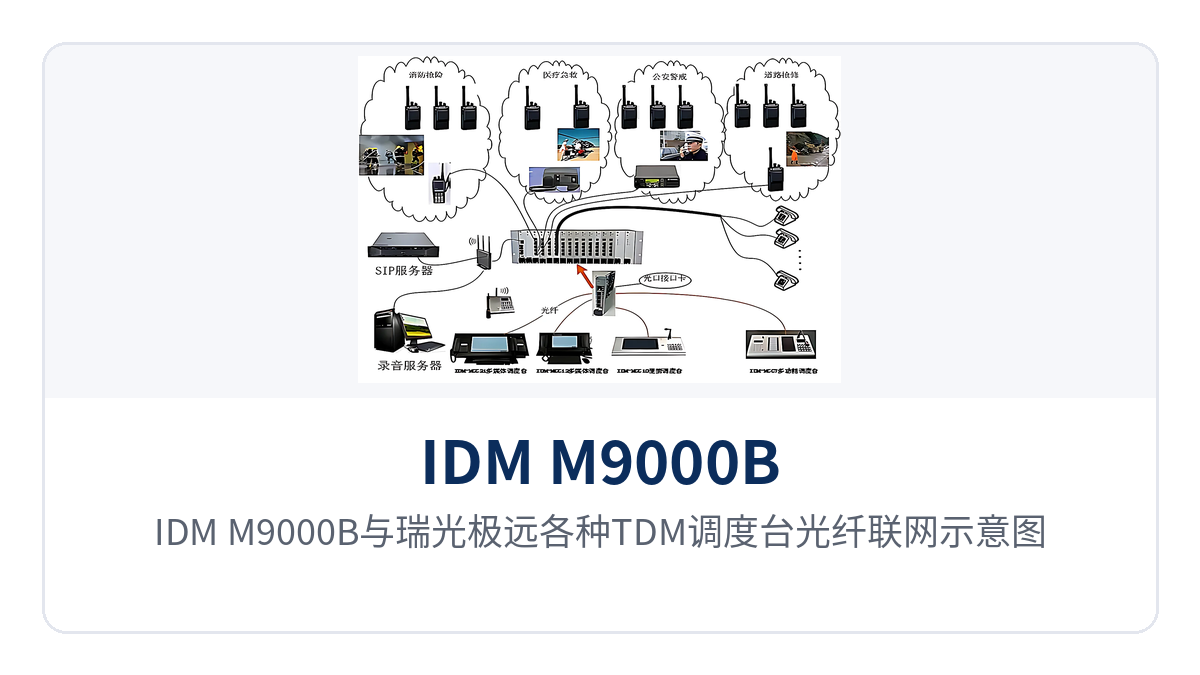

图6：IDM M9000B与瑞光极远各种TDM调度台光纤联网示意图

IDM M9000B通信指挥调度系统还可与IDM MCC IP键盘调度台配合完成对讲调度，IP键盘调度台通过以太网交换机接入系统，安装位置灵活。调度员在IP键盘调度台发起对讲，系统把电台话路与调度台话路桥接，实现一键式电台对讲指挥。

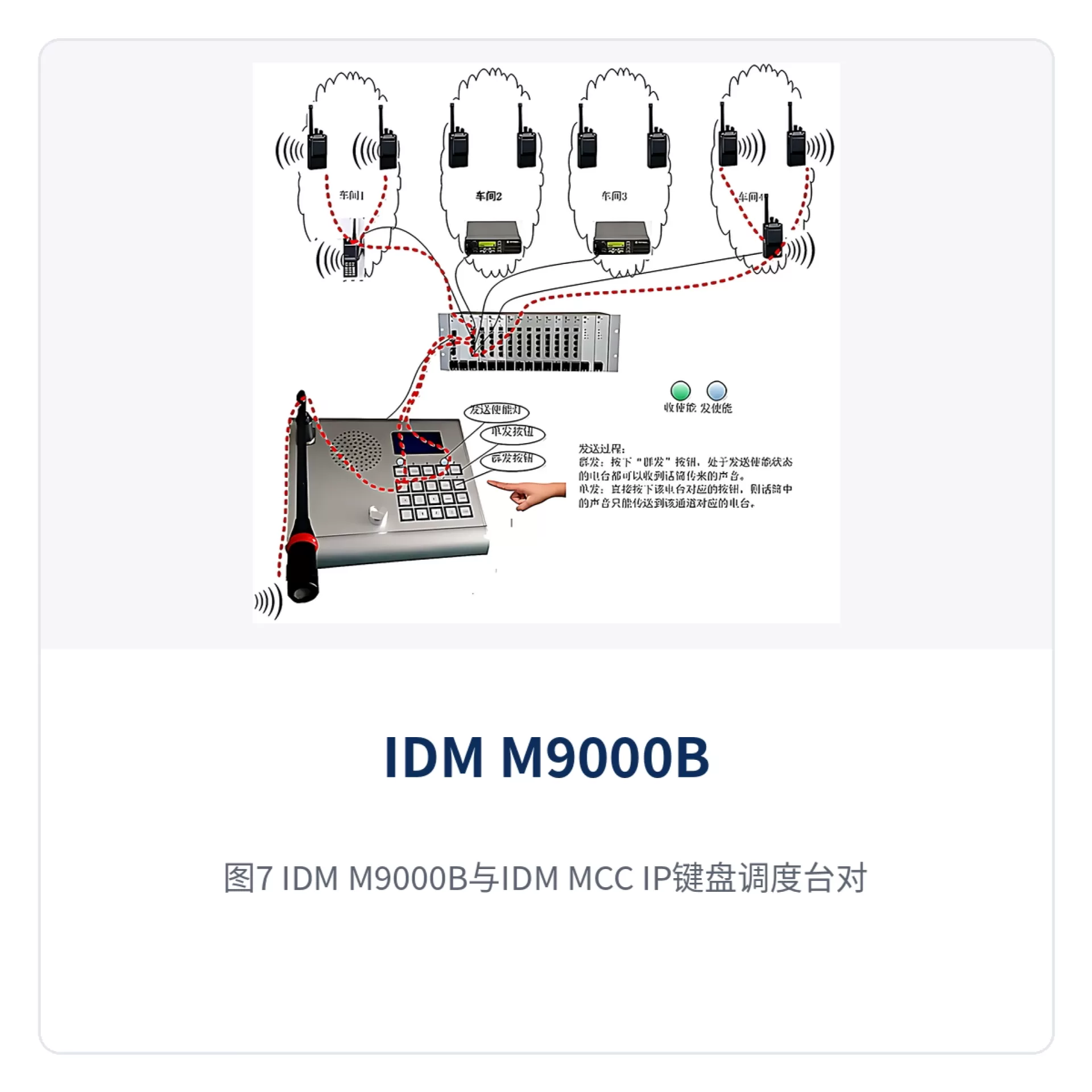

图7：IDM M9000B与IDM MCC IP键盘调度台对讲过程示意图一

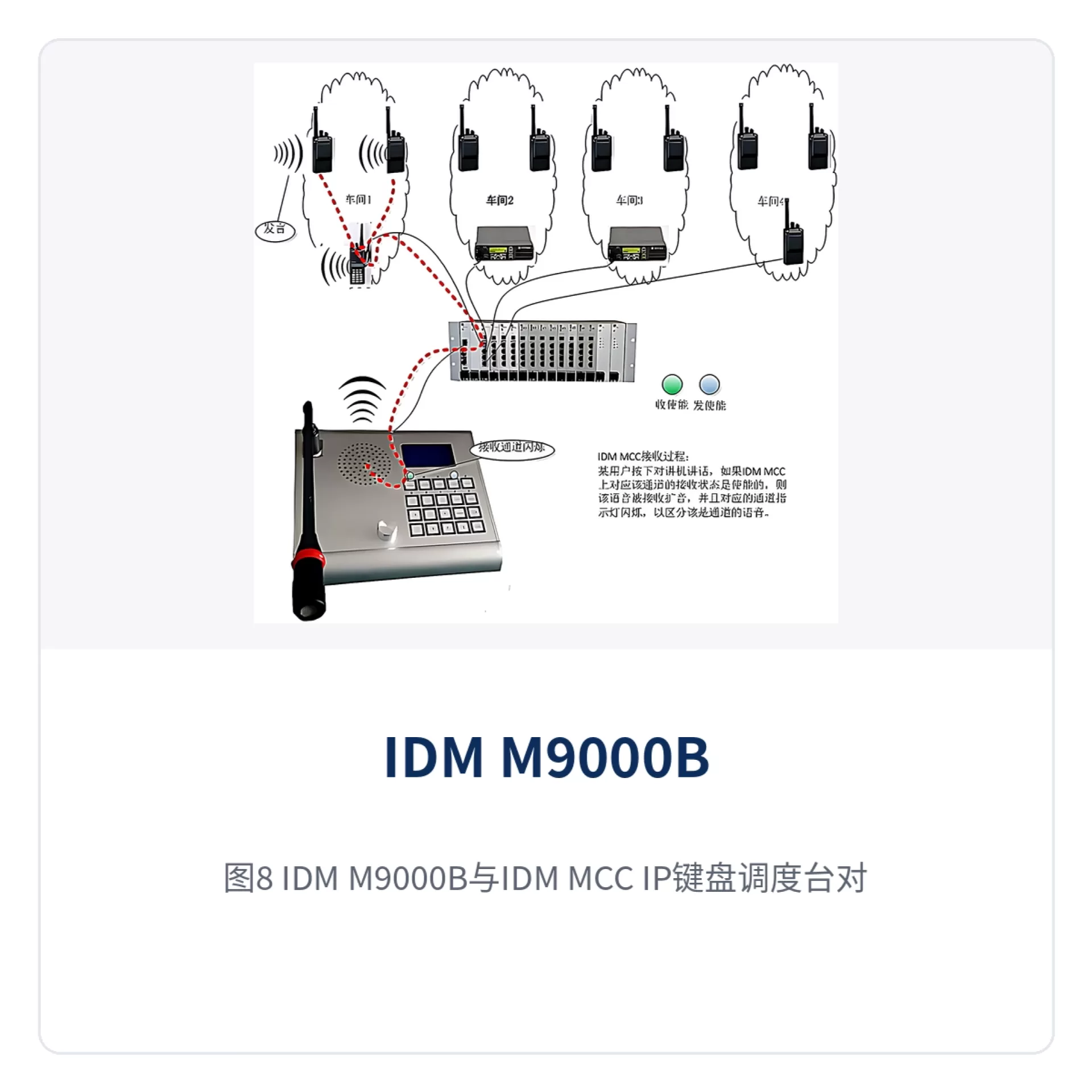

图8：IDM M9000B与IDM MCC IP键盘调度台对讲过程示意图二

此外，IDM M9000B通信指挥调度系统支持与瑞光极远各种IP调度台联网，调度台可经任意IP通道部署，有线、无线电台用户都能纳入统一调度界面，扩展席位不受机房位置限制。作为专业的指挥调度系统厂家，瑞光极远持续为产品展示、音视频调度及多媒体调度机等应用提供完整的融合通信指挥调度系统解决方案。

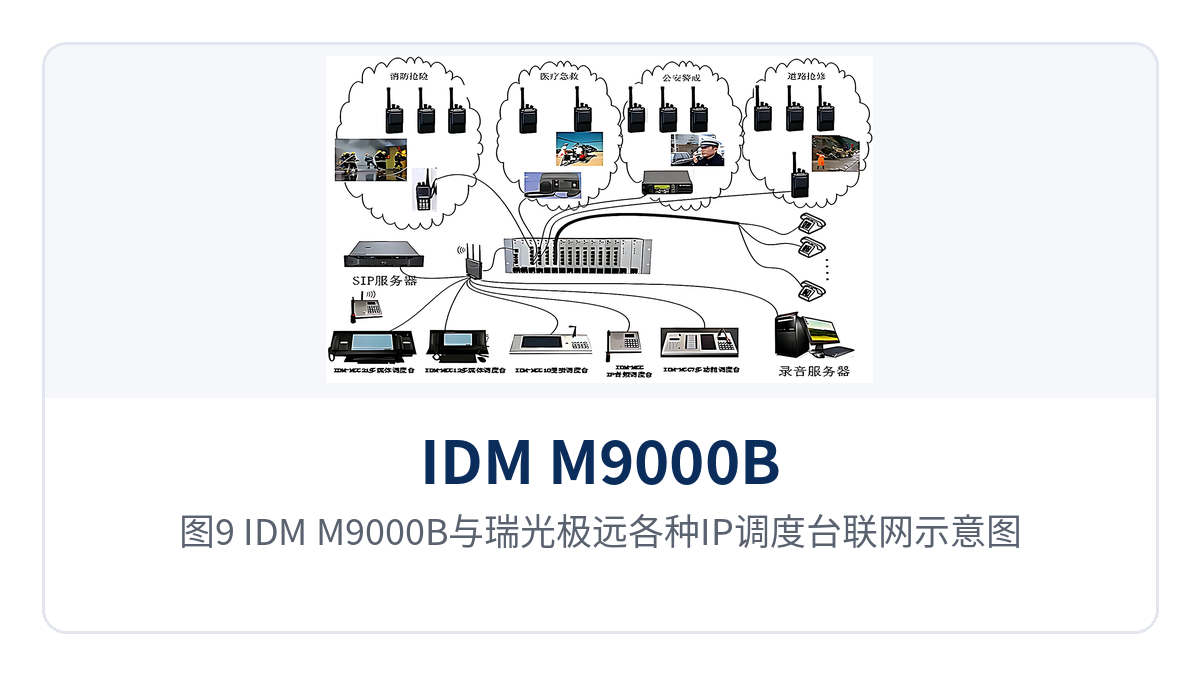

图9：IDM M9000B与瑞光极远各种IP调度台联网示意图

多机互联、级联扩容与光纤环网如何扩展容量？

IDM M9000系列融合通信指挥调度系统支持多机组网，每一台设备可以通过双绞线、E1、IP路由连接到其他同系列设备，单台最多连接48台电台或120部电话终端，并能连接最多60路对讲终端（含本端、远端的音频终端）。IDM M9000C远端可连接的同类设备数量取决于中继口数量，两个E1口配置下不超过110路环路中继FXO口。多机组网适合多点位、多分队的梯次指挥体系，各节点设备独立运行又互联互通，充分体现音视频调度与指挥调度的协同能力。

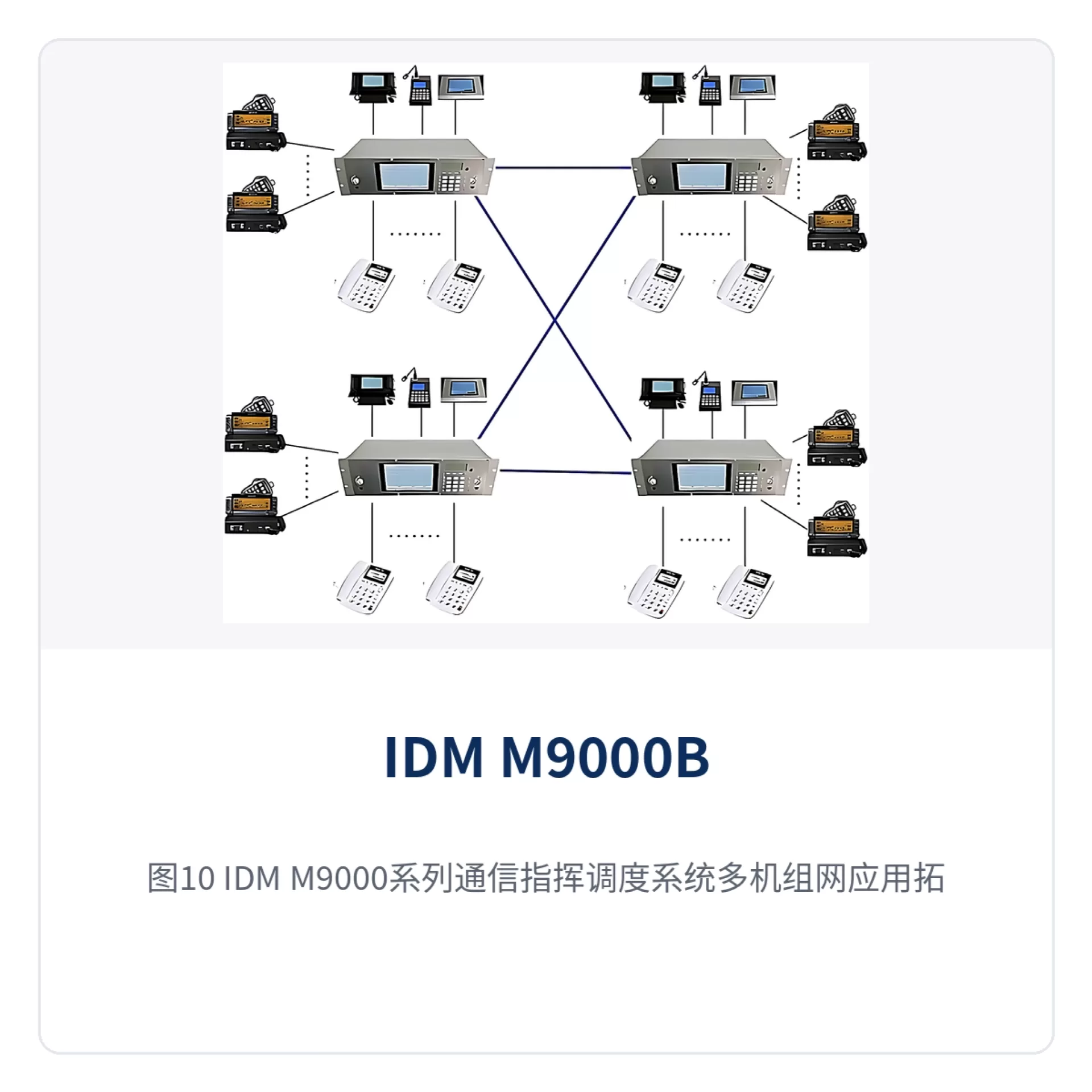

图10：IDM M9000系列通信指挥调度系统多机组网应用拓扑示意图

需要扩展电台容量时，IDM M9000系列可以通过E1进行多机级联扩容：电台接口盘为4路接口，每个E1接口可以扩展30路电台接口。作为扩展级联的设备只承担PCM扩展接口作用，不再具备调度交换功能，也没有操作面板，扩容成本与维护复杂度都较低。

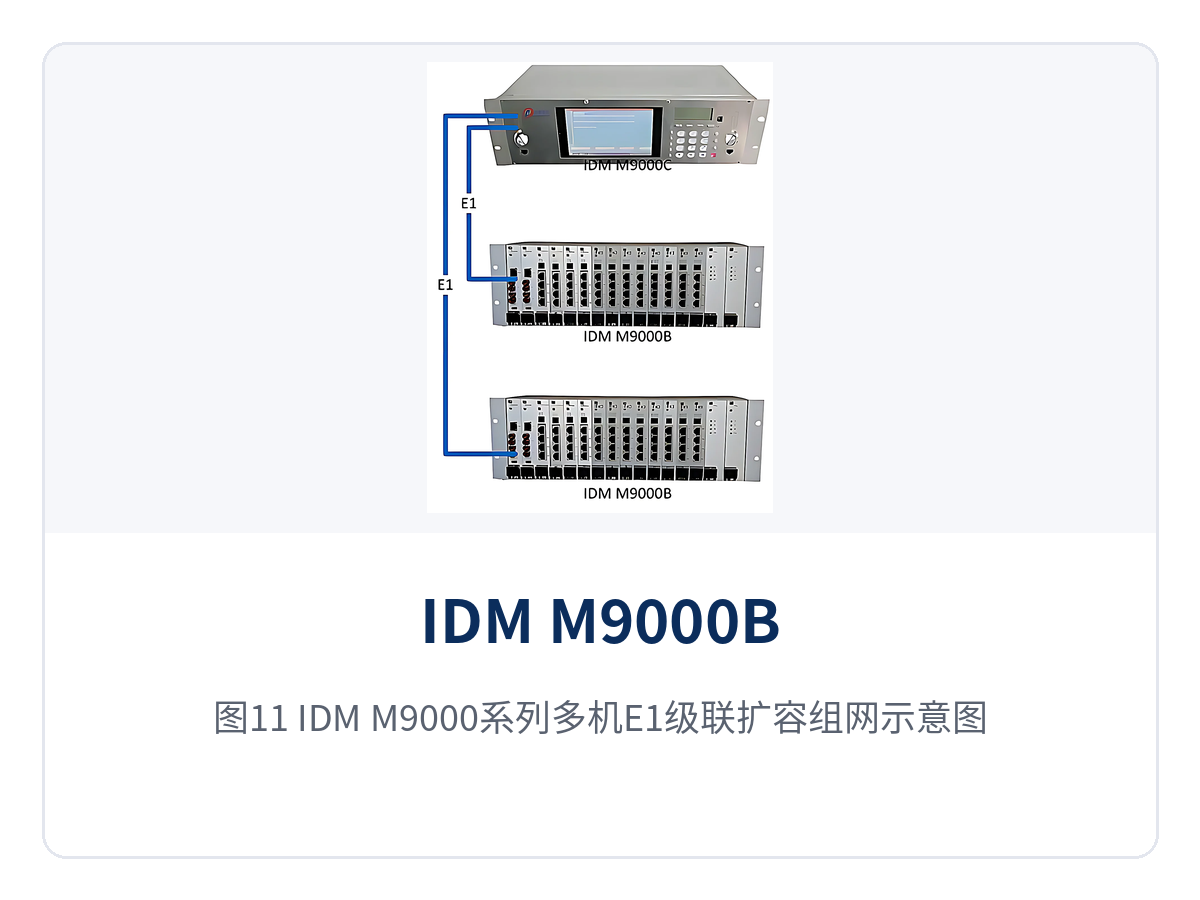

图11：IDM M9000系列多机E1级联扩容组网示意图

在布防场景下，IDM M9000系列可以通过光纤环网实现音视频监控指挥，接入120路有线、无线系统。环网的优势在于中间某点光纤断开后不影响正常通信；远端提机即通、图像同步显示，可对各个岗位进行广播与转接，电话机和集群对讲机可以同时监听，实现流动岗与固定岗结合。系统支持最多8个光纤环，每两个环共享30路电话；环网插卡为IDM MPconv盘，远端连接IDM NTD421设备。

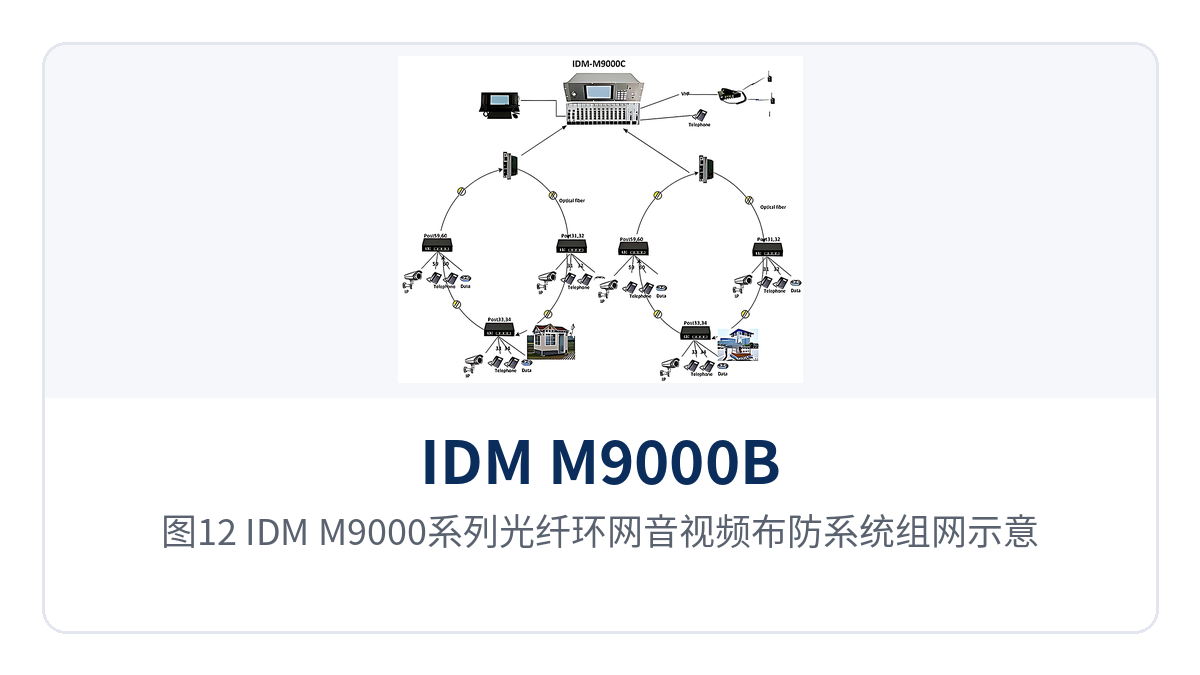

图12：IDM M9000系列光纤环网音视频布防系统组网示意图

系统提供哪些指挥调度功能？

IDM M9000B通信指挥调度系统的核心功能覆盖从接口接入到指挥操作的完整链路，各项功能的具体作用如下表。

功能项	功能说明
多种制式通信接口	电台、集群、电话、磁石、卫星、IP等多种接口统一接入
自动和人工接续	支持自动接续与人工话务接续两种方式
一键直通调度	常用指挥操作一键完成，支持群组指挥一键操作
平板遥控同步操作	通过平板等遥控终端同步操作调度功能
指挥录音和播放	指挥过程实时录音并可回放，重要指令留痕

基于TDM的硬件设计有哪些特性？

功能项	功能说明
基带音频跨接	无接收无发射的跨接方式，具有可靠的保密性
统一调度权限	统一调度功能由有权限的控制台操作，安全可靠
模块化热插拔	模块式结构支持热插拔，可实时更换通用模块
参数记忆保存	保存模块设置的参数，更换同类模块无需重新设置频率范围
快速组网	快速组成临时通话网与优先通话网，具备多网交换互通能力
临时监听	快速建立或拆除临时无人值守监听
时域降噪	设备具有时域降噪与发射、接收音频延迟处理
话音操控发射检测	支持VOX话音操控发射检测
话音调制识别	支持VMR话音调制识别
双音多频	支持DTMF双音多频检测及产生
PSTN自适应混合	陆上公共电话网自适应混合，兼容电话线回声场景
RoIP与VoIP	IP网络中传输无线信号（RoIP）与语音信号（VoIP）

调度台软件能完成哪些调度操作？

IDM M9000B通信指挥调度系统的调度台软件按指挥业务组织操作功能，覆盖呼叫控制、广播喊话、集群对讲与应急管理，具体操作能力如下表。

功能项	功能说明
基础功能	点击呼叫、通话转移、呼叫转移、驻留、代答、抢接、保持/恢复、免打扰、屏蔽、夜晚及节假日服务策略设定
调度功能	单击、强插、强拆、代接、监听、禁话、手动/自动转接、群呼、组呼、会议、动态分组、分级协同调度
广播功能	广播、喊话、环境监听；广播含即时广播与定时广播，音源可选内部声音文件、外音源或TTS文件
集群对讲	调度不同频段、不同型号、不同制式（数字/模拟）的对讲机，通过调度软件界面进行话权控制
会议功能	会议召集、会议预定、会议成员身份认证、多组会议、监控会议过程
短信功能	向内部IP话机、WiFi话机、多媒体终端、GPS终端及外部移动网络手机发送短信
电子传真	导入传真文件批量发送，接收传真后保存图片自动发送到指定邮箱
应急预案	预编辑防汛、抗旱、爆炸、失火等应急预案，事件发生时点击预案按键快速发起调度工作
监控功能	未接来电、未注册、来电排队情况显示，通信故障告警与故障日志管理
系统管理	分组管理、账号管理、多级权限管理、热线管理

调度台的多媒体界面与设备形态示例如下几图，调度员通过图形化席位完成点击呼叫、状态查看与会议组织等日常操作。

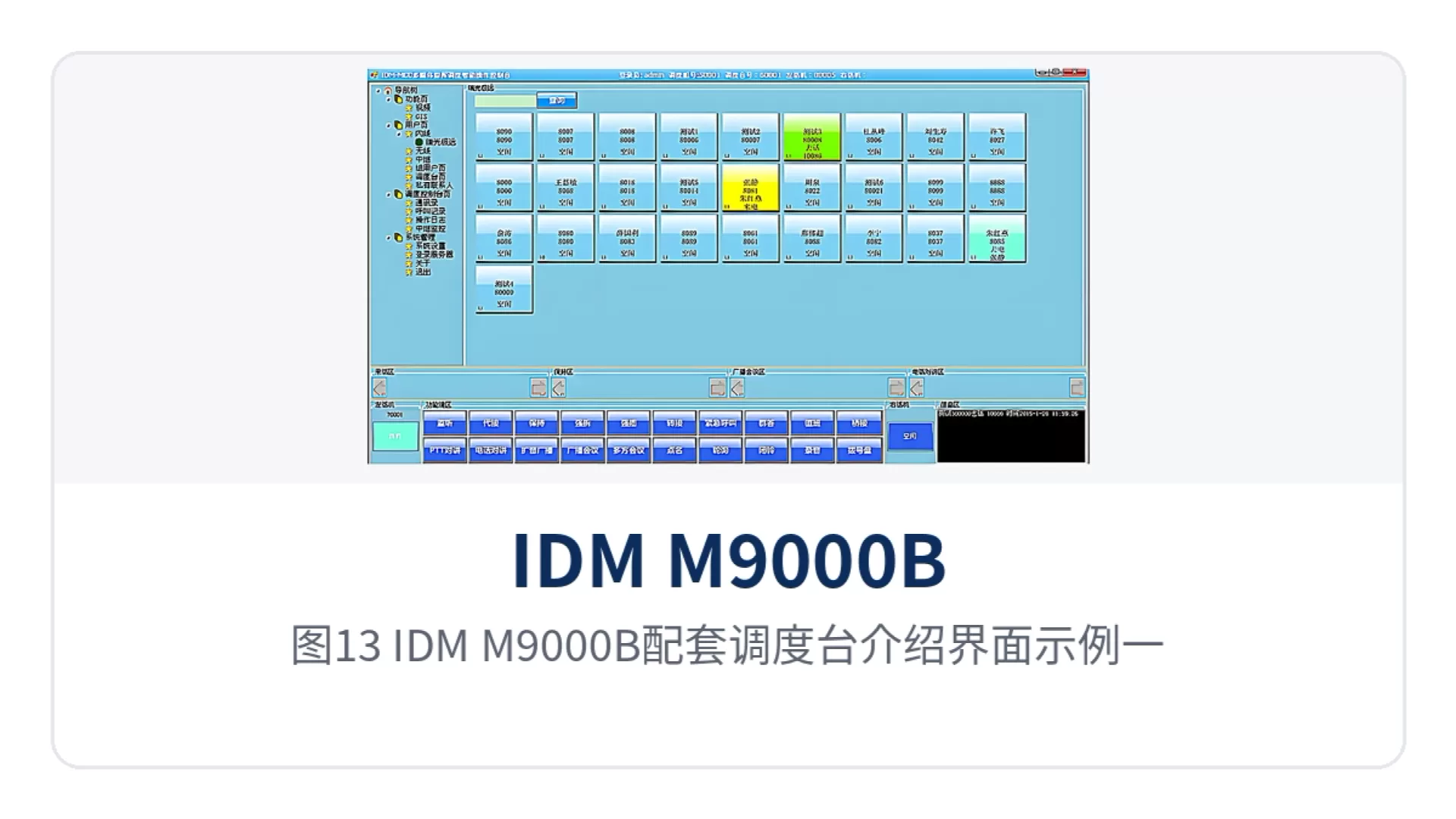

图13：IDM M9000B配套调度台介绍界面示例一

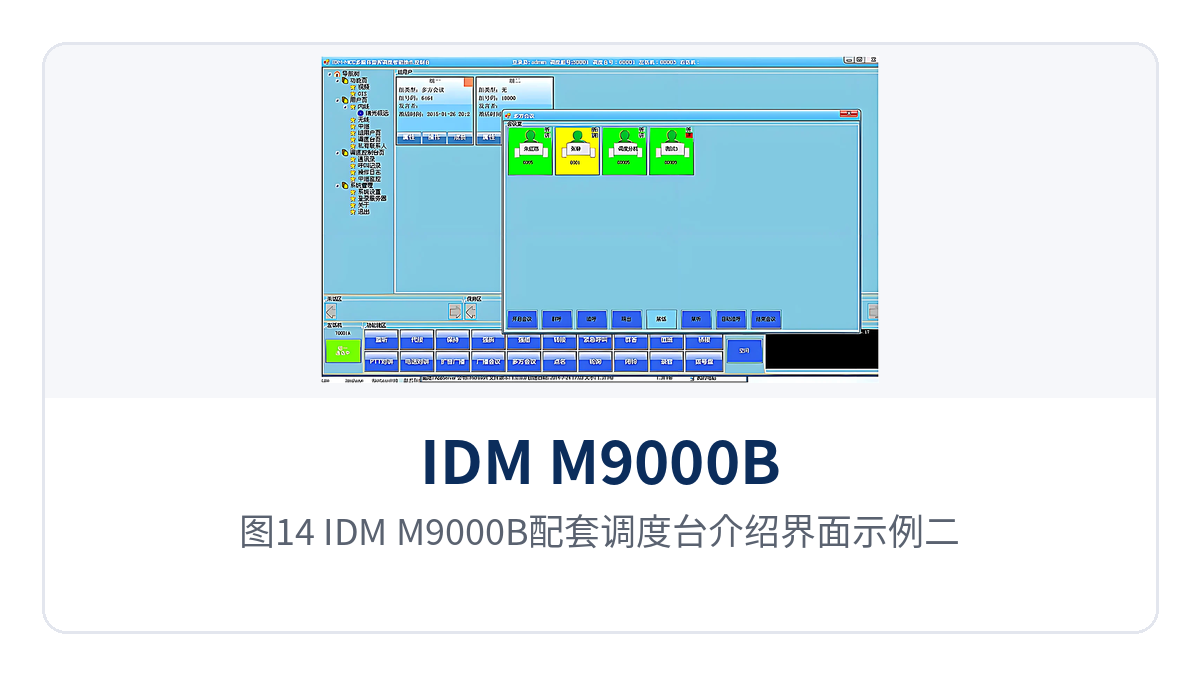

图14：IDM M9000B配套调度台介绍界面示例二

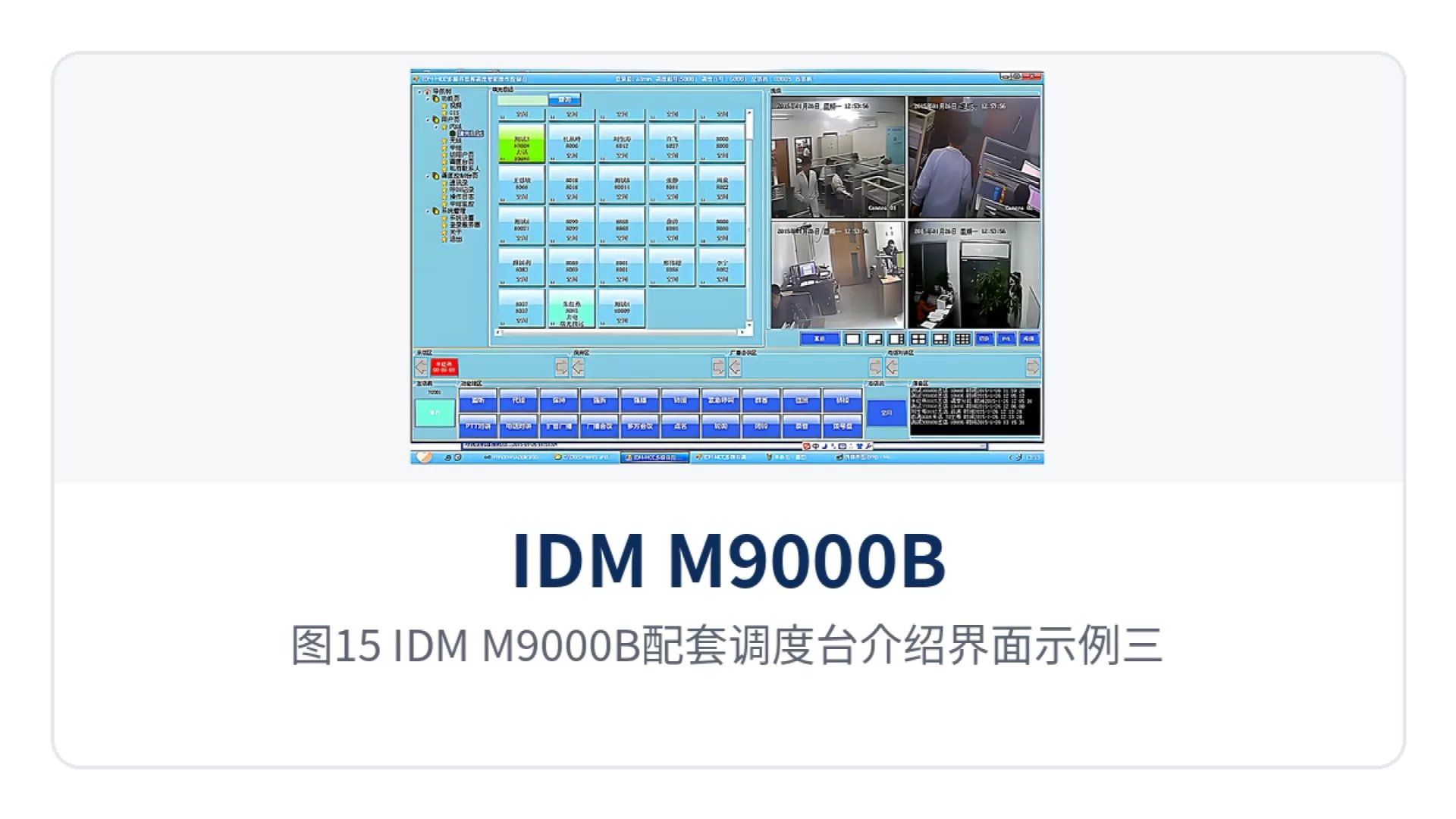

图15：IDM M9000B配套调度台介绍界面示例三

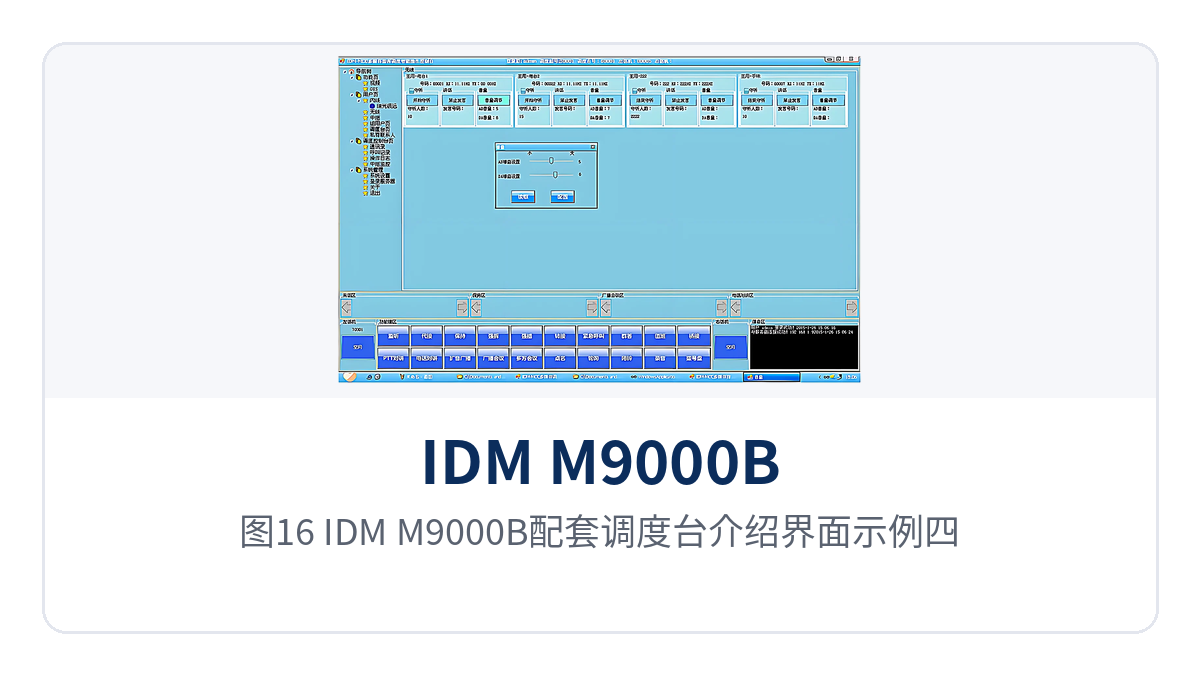

图16：IDM M9000B配套调度台介绍界面示例四

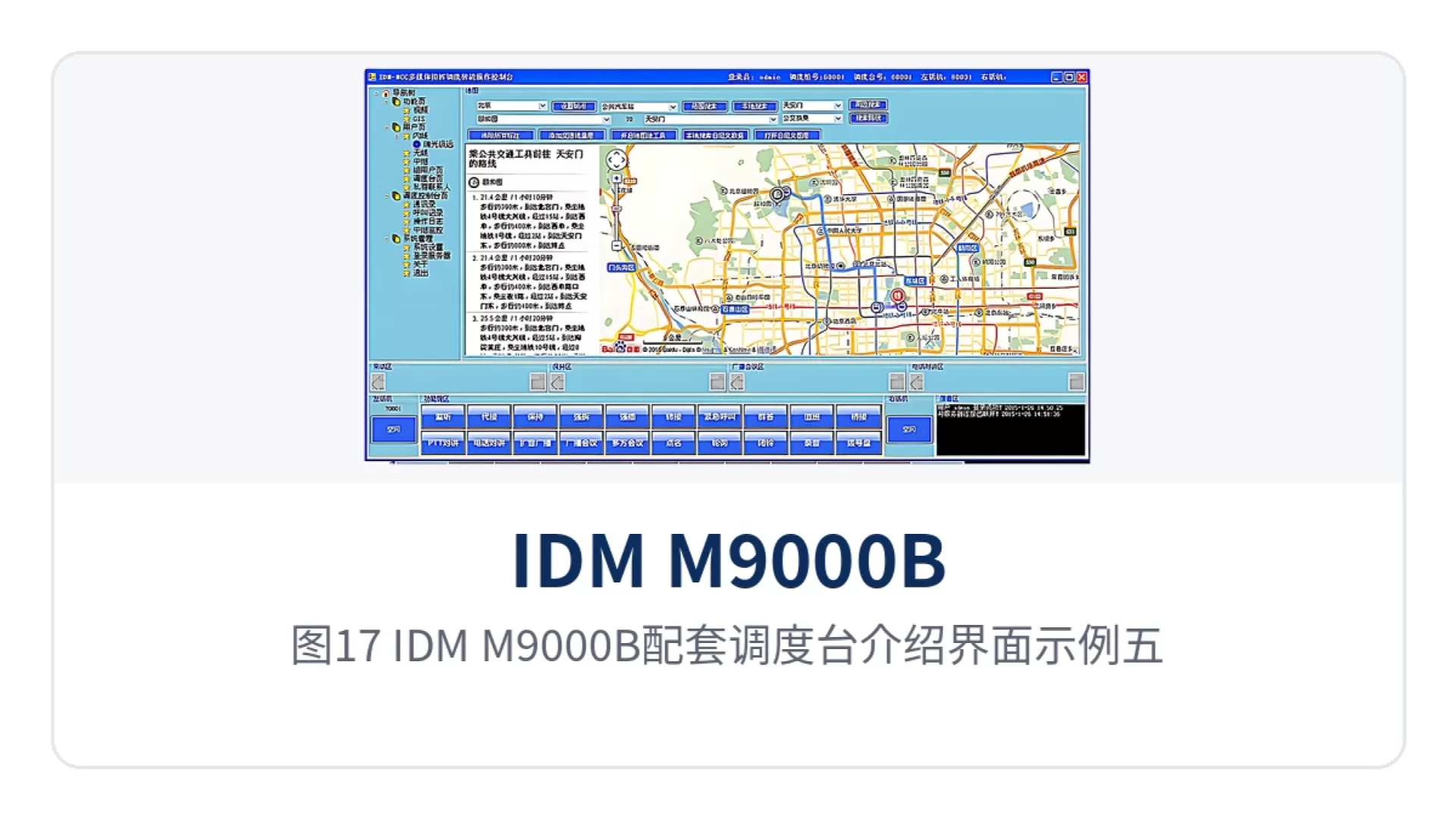

图17：IDM M9000B配套调度台介绍界面示例五

IDM M9000B通信指挥调度系统可配套瑞光极远多种调度台型号，指挥中心、值班台、移动指挥等岗位可按需选型：IDM-MCC21多媒体调度台适合多媒体音视频指挥席位，IDM-MCC12多媒体调度台适合常规音视频调度，IDM-MCC10便携调度台便于车载与野外携带，IDM-MCC电话线调度台通过电话线接入，IDM-MCC丹麦键IP音频调度台提供IP音频丹麦键操作，IDM-MCC7多功能调度台集成多种调度操作。作为专业的指挥调度系统厂家，瑞光极远在音视频调度与产品展示方面积累了丰富经验，其融合通信指挥调度系统可满足各类指挥调度场景需求。

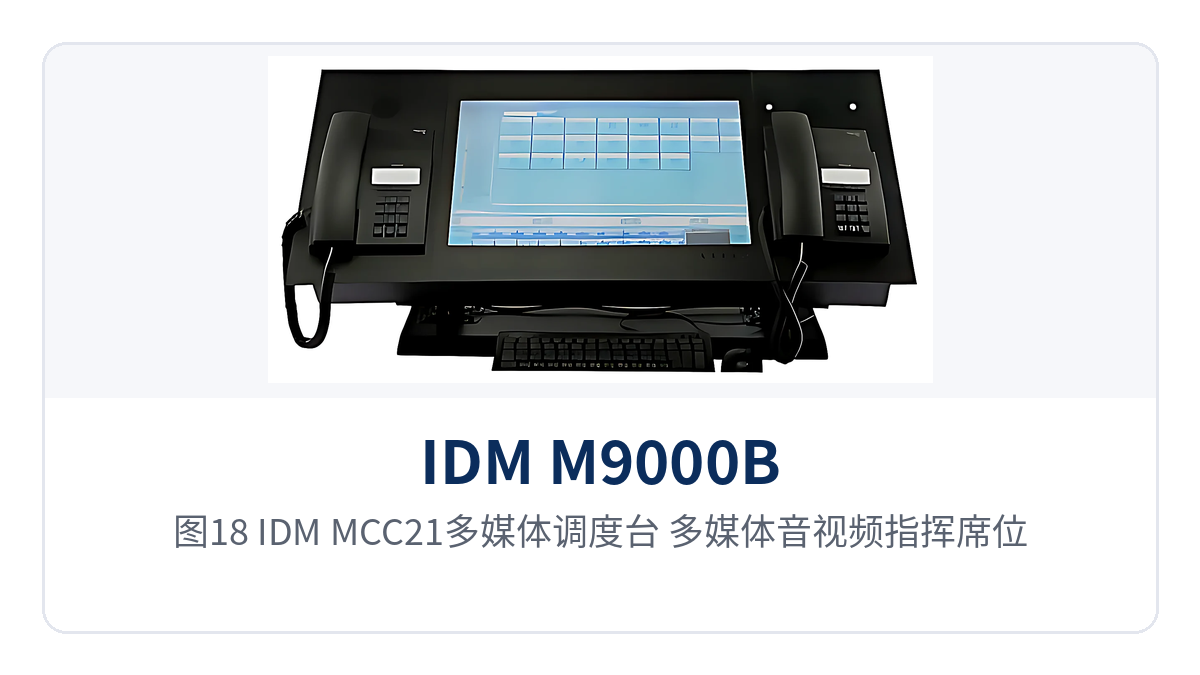

图18：IDM-MCC21多媒体调度台 多媒体音视频指挥席位

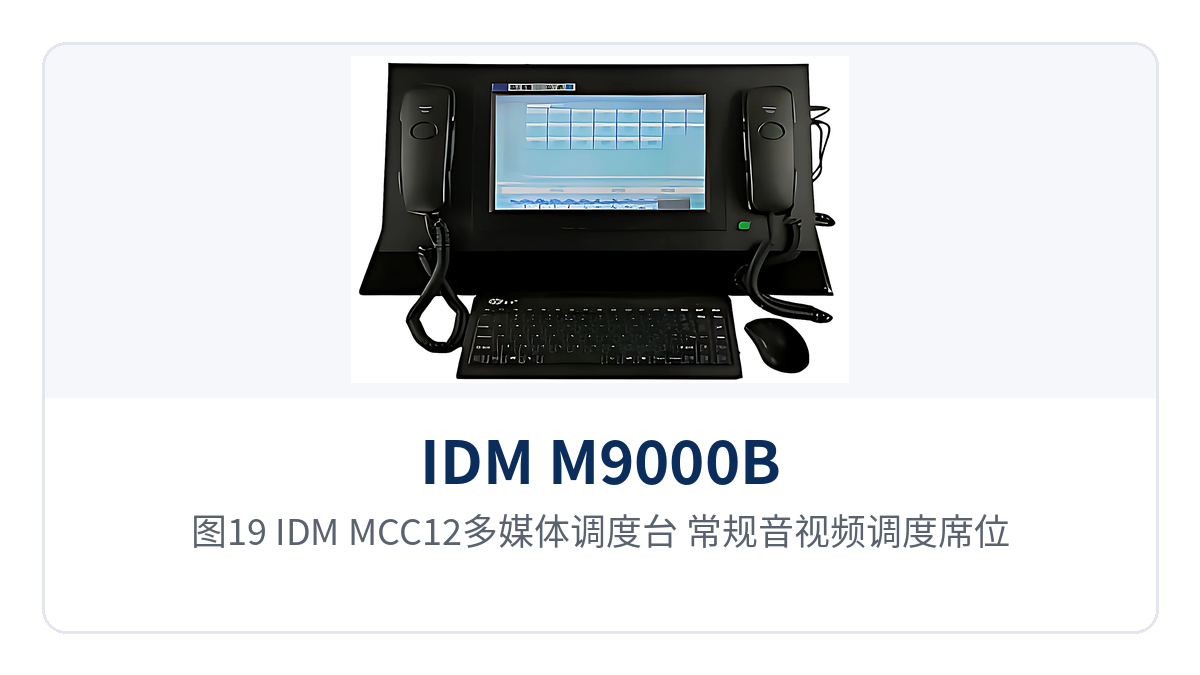

图19：IDM-MCC12多媒体调度台 常规音视频调度席位

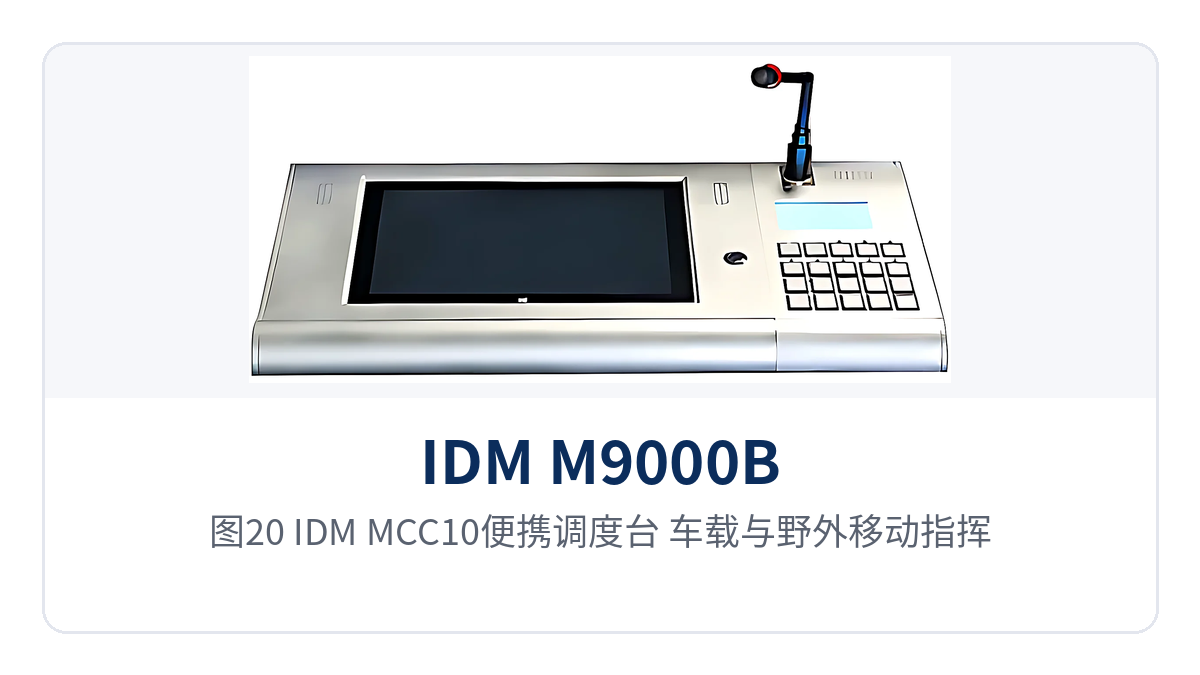

图20：IDM-MCC10便携调度台 车载与野外移动指挥

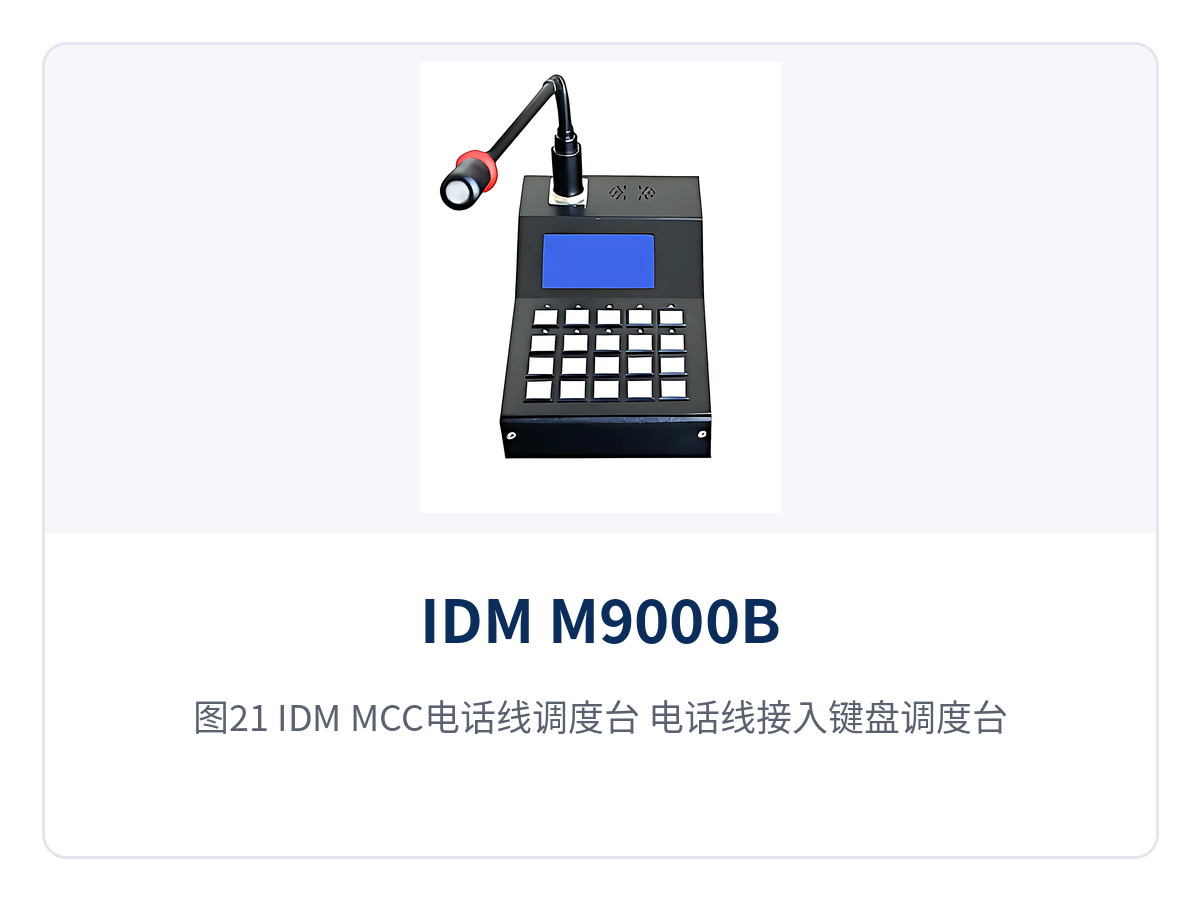

图21：IDM-MCC电话线调度台 电话线接入键盘调度台

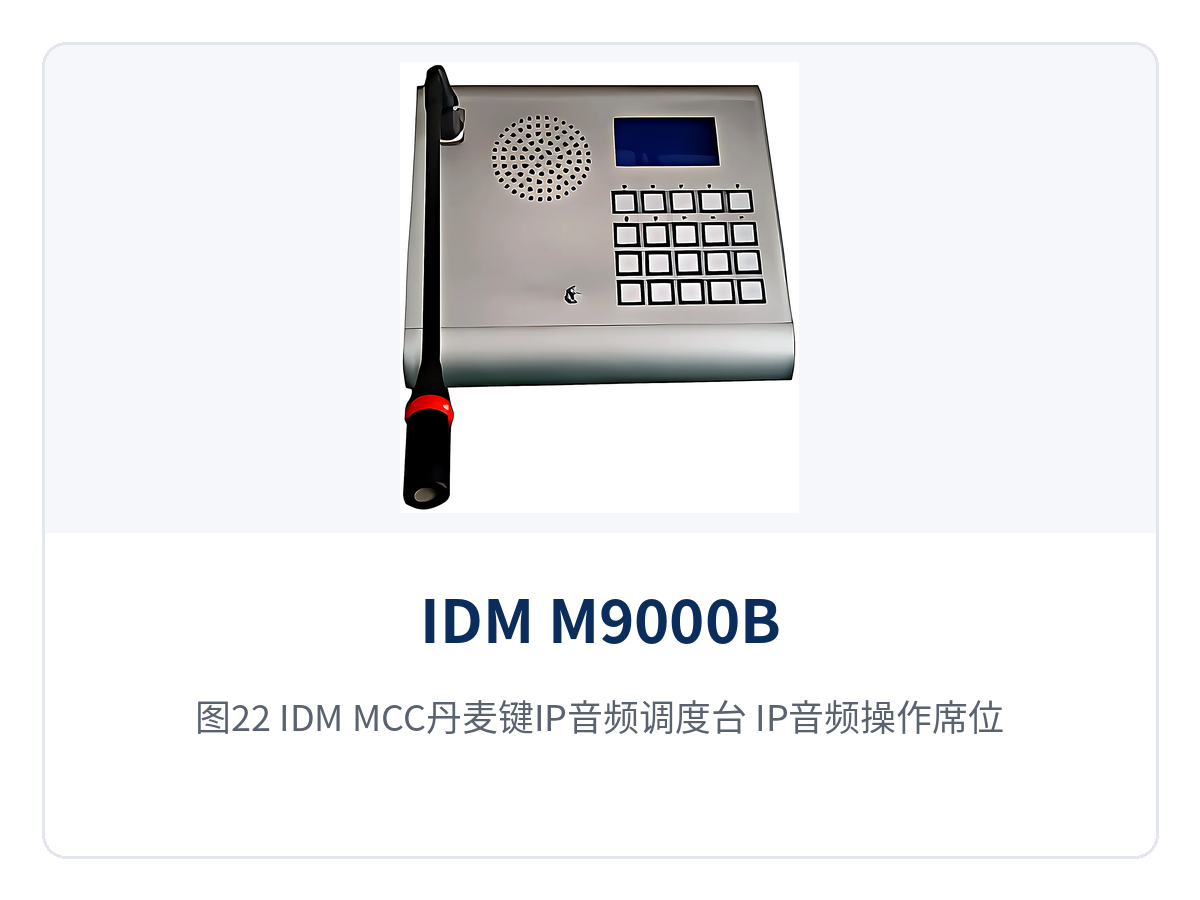

图22：IDM-MCC丹麦键IP音频调度台 IP音频操作席位

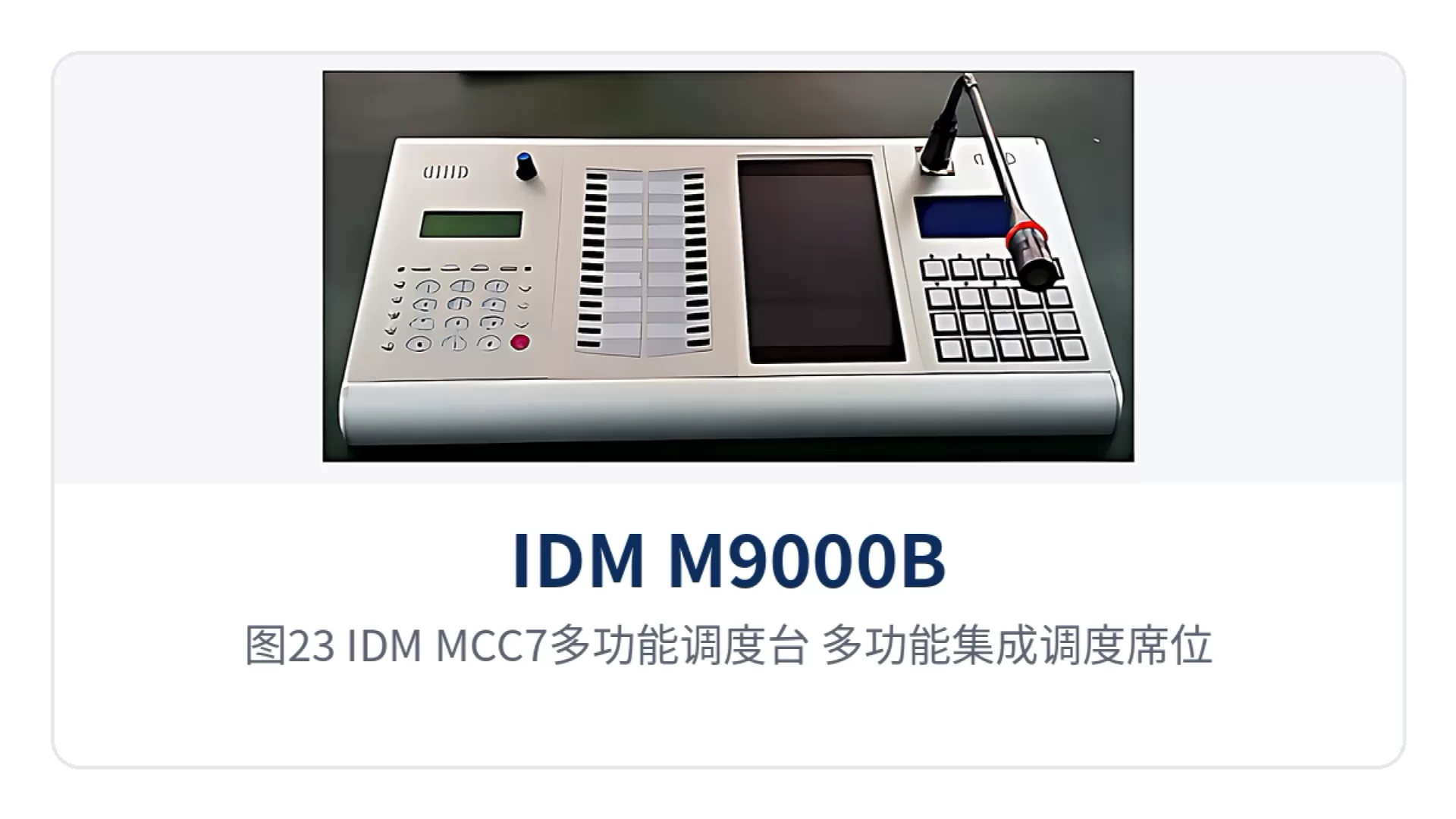

图23：IDM-MCC7多功能调度台 多功能集成调度席位

SIP磁石网关与SIP电话接入网关有什么作用？

IDM M9000B通信指挥调度系统在IP网上与磁石电话之间需要SIP磁石电话接入网关（IDM-MAGgate）完成接口转换，满足SIP协议标准。IDM-MAGgate电话网关提供2个磁石电话接口并支持线路故障检测；以太网电接口为10/100BASE-T全双工、半双工自适应RJ45接口，符合IEEE 802.3、802.1P、802.1Q；以太网光接口为10/100BASE-FX，FC接口。通过该网关，远端野外磁石话机可经IP网接入IDM M9000B调度平台，实现磁石电话的长距离延伸。该方案也可与多媒体调度机配合，适用于军队应急通信车方案等对音视频调度要求较高的场景。

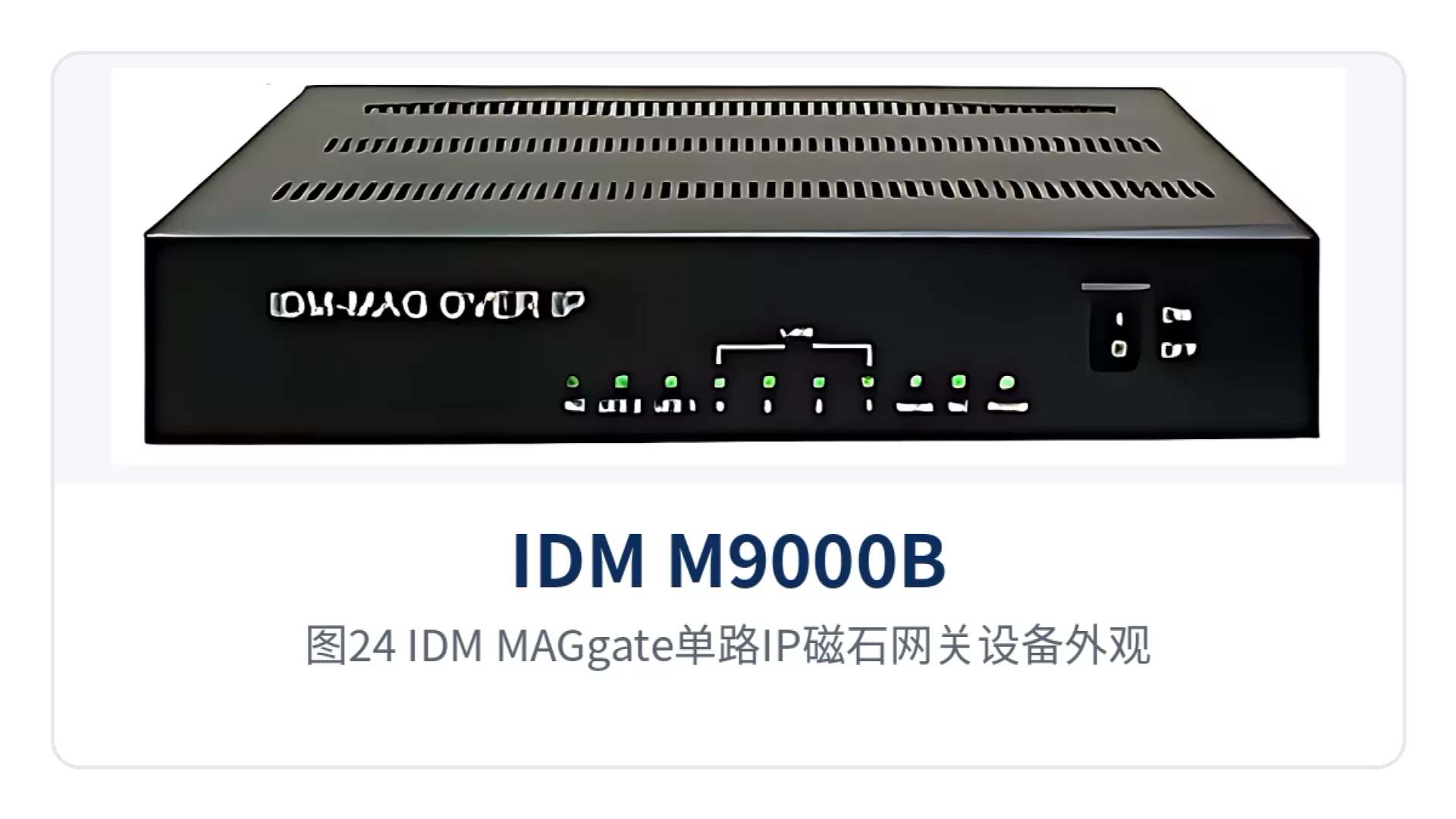

图24：IDM-MAGgate单路IP磁石网关设备外观

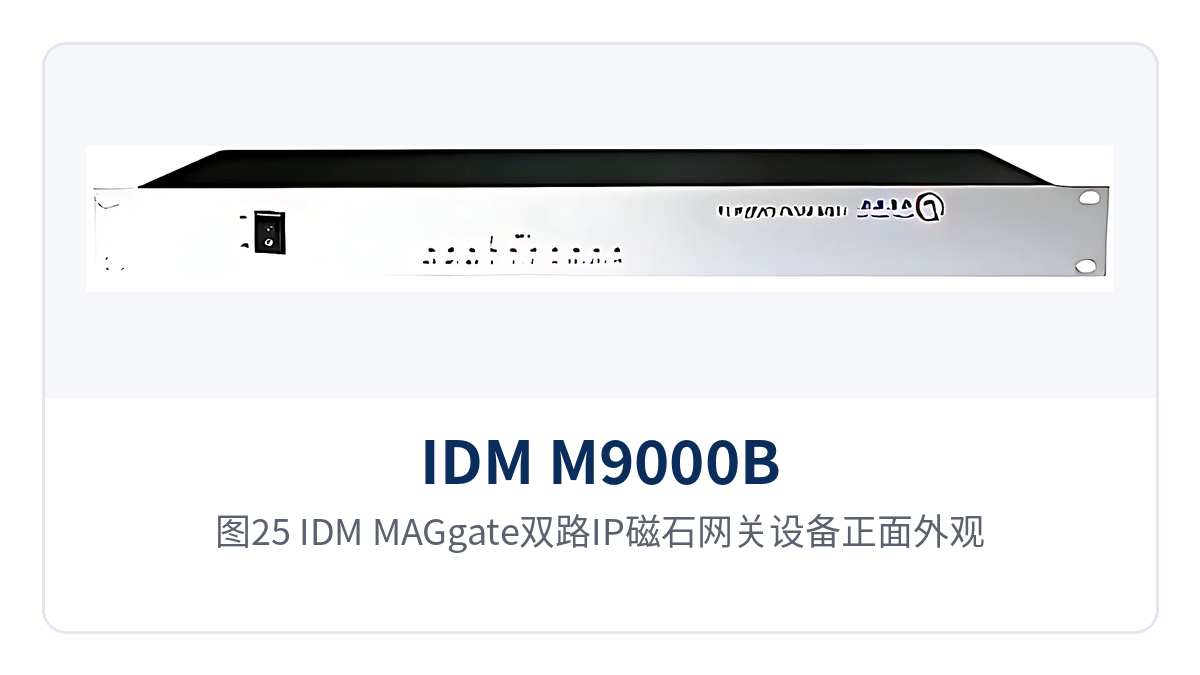

图25：IDM-MAGgate双路IP磁石网关设备正面外观

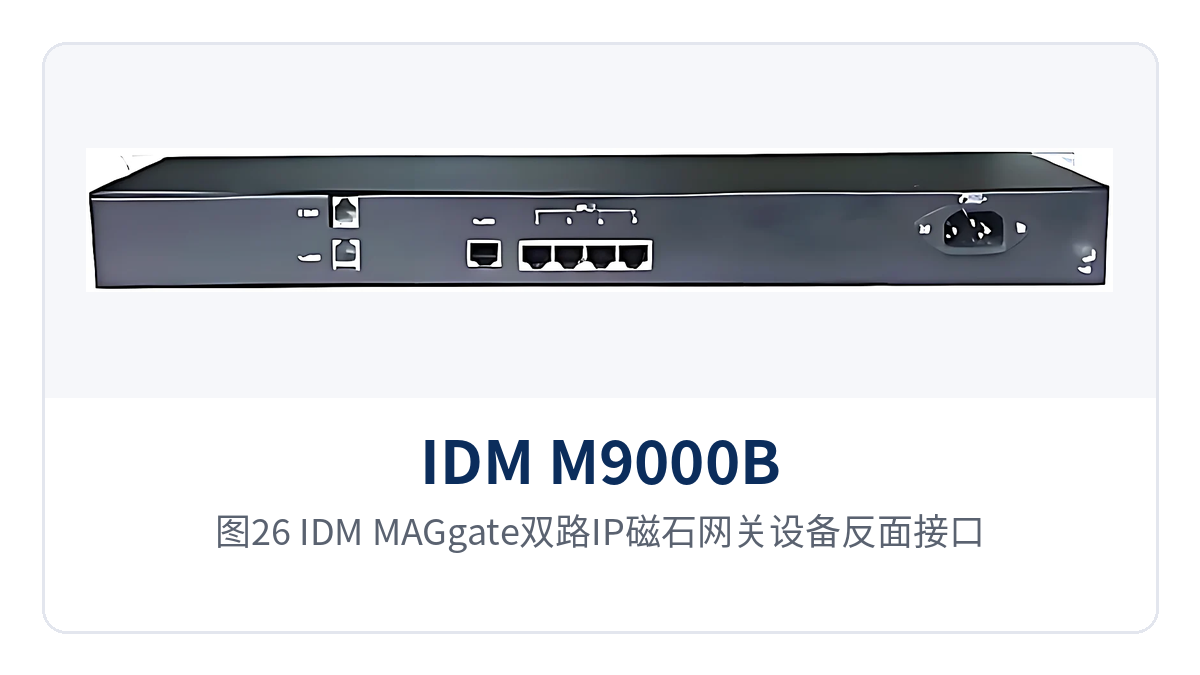

图26：IDM-MAGgate双路IP磁石网关设备反面接口

IDM M9000B通信指挥调度系统在IP网上与模拟电话之间则由IDM IAD02综合接入网关完成转换，同样满足SIP协议标准，可与标准SIP软交换系统互联，为运营商、企业和小区住宅用户提供VoIP、FoIP解决方案。IDM IAD02提供1个WAN口和4个LAN口，WAN口支持电口（RJ45）和光口（FC），光接口形式下可与100M光纤收发器互通；提供2个模拟电话机接口（FXS）和1个逃生接口（FXO），其中一部话机拨“0”可接通PSTN电话（或通过网管设置连接PSTN方式），掉电时这部话机自动接入PSTN网，保证断电后基本电话仍可用。在政府专网光纤通信方案中，该网关可有效实现模拟电话与IP调度网络的融合互通。

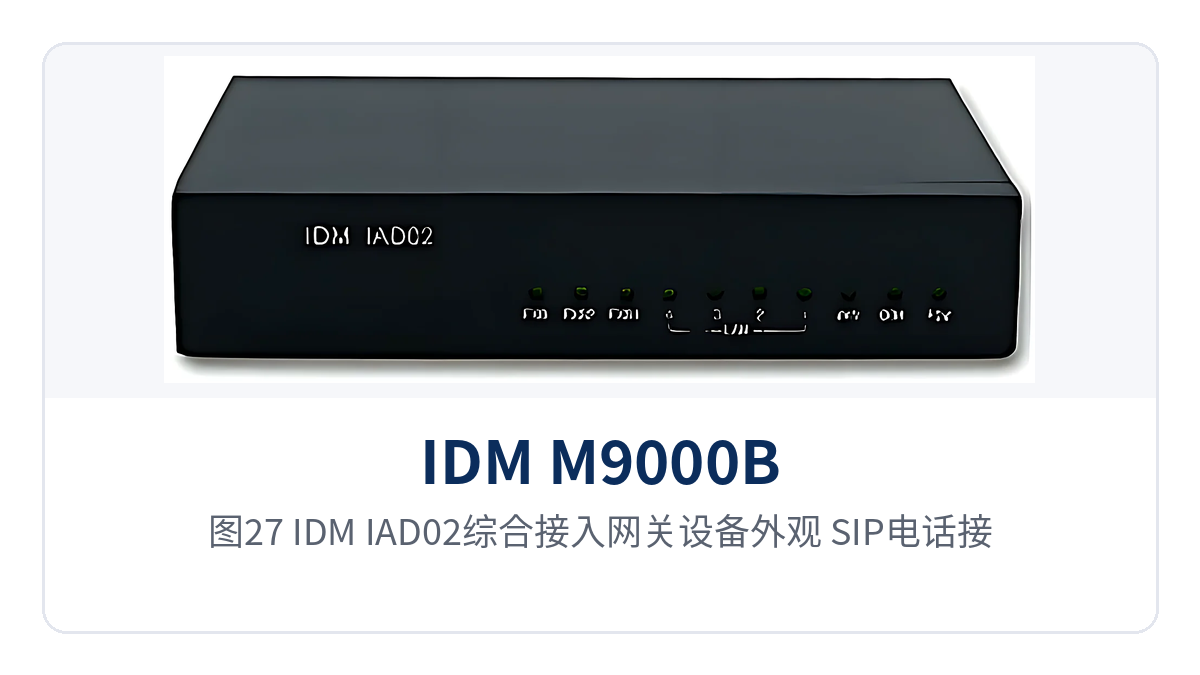

图27：IDM IAD02综合接入网关设备外观 SIP电话接入网关

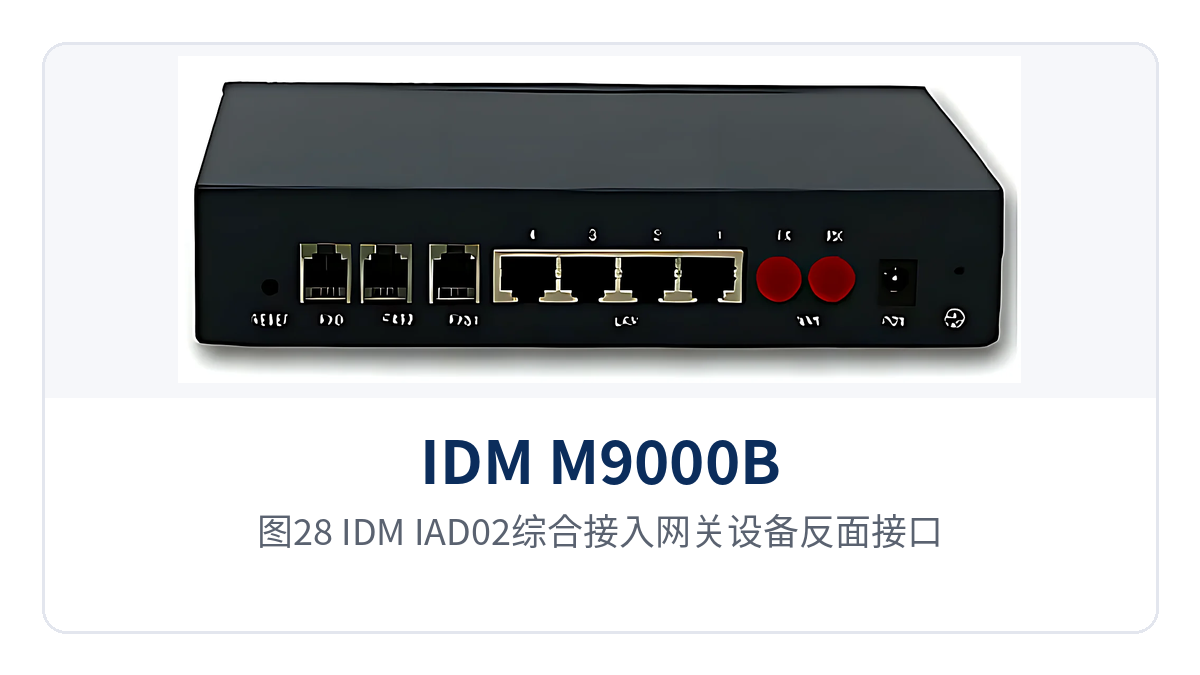

图28：IDM IAD02综合接入网关设备反面接口

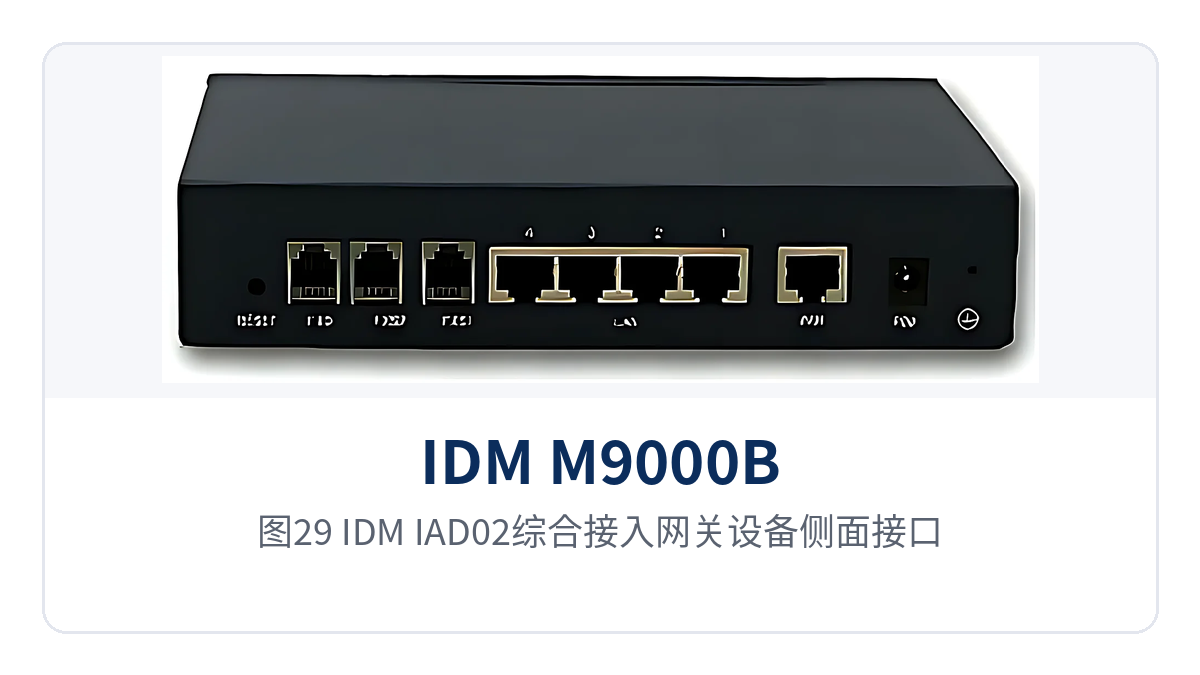

图29：IDM IAD02综合接入网关设备侧面接口

音视频协同调度与视频传输怎么实现？

IDM-MCC指挥调度系统可以做到音频、视频协调调度，将电话号码或无线对讲机的ID号码与对应视频绑定，目标区域的声音和图像可同步显示，调度员在IDM MCC调度台上同步查看音频、视频调度信息。音视频调度在指挥调度场景中承担着“看得见、听得清、调得动”的关键角色，而视频传输分为IP专网视频传输与IP公网视频传输两种方式，IP专网带宽充足，可传输高清晰度图像；IP公网采用WiFi接入，便携视频终端可直接插入SIM卡，也可配有线转WiFi的无线路由器，支持三大运营商的3G、4G接入。专网场景可使用450M、900M、2.4G、5.8G波段的无线网桥覆盖，450M COFDM无线网桥支持非视距远程传输（1080km）且穿透能力较强，900M无线网桥具备非视距传输能力、视距传输35km；机场、消防等不同环境应按覆盖距离与带宽需求选配无线网桥。

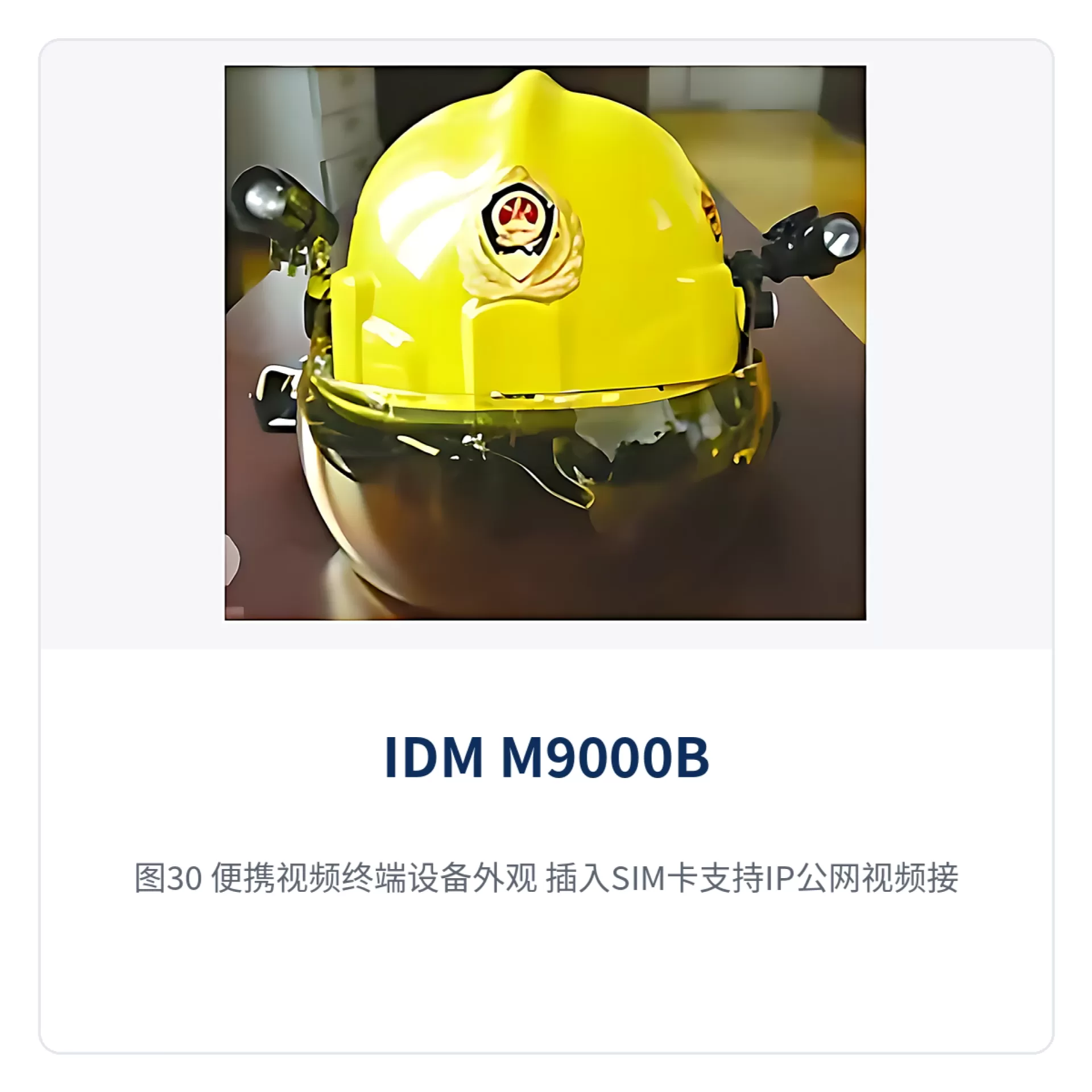

图30：便携视频终端设备外观 插入SIM卡支持IP公网视频接入

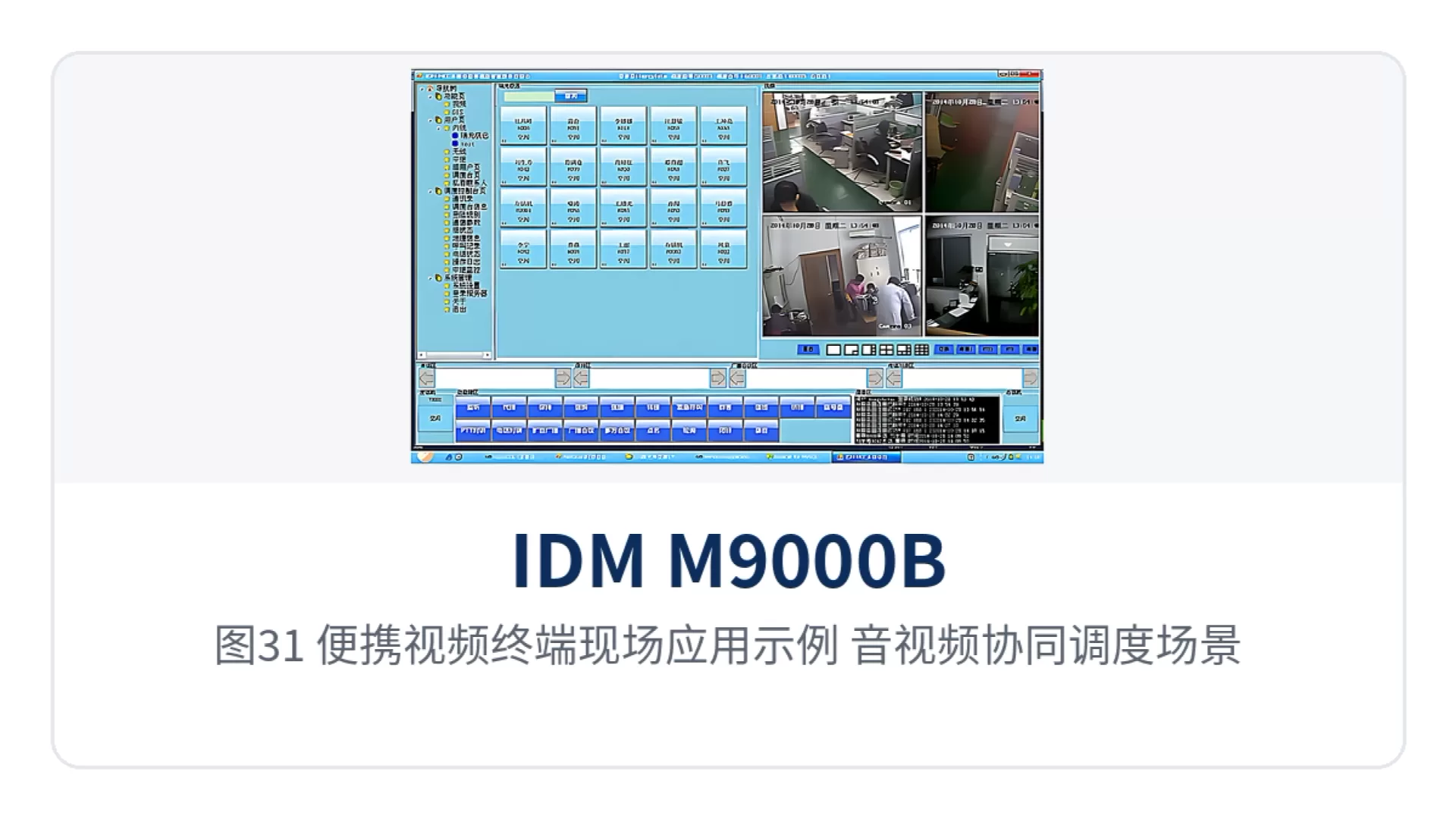

图31：便携视频终端现场应用示例 音视频协同调度场景

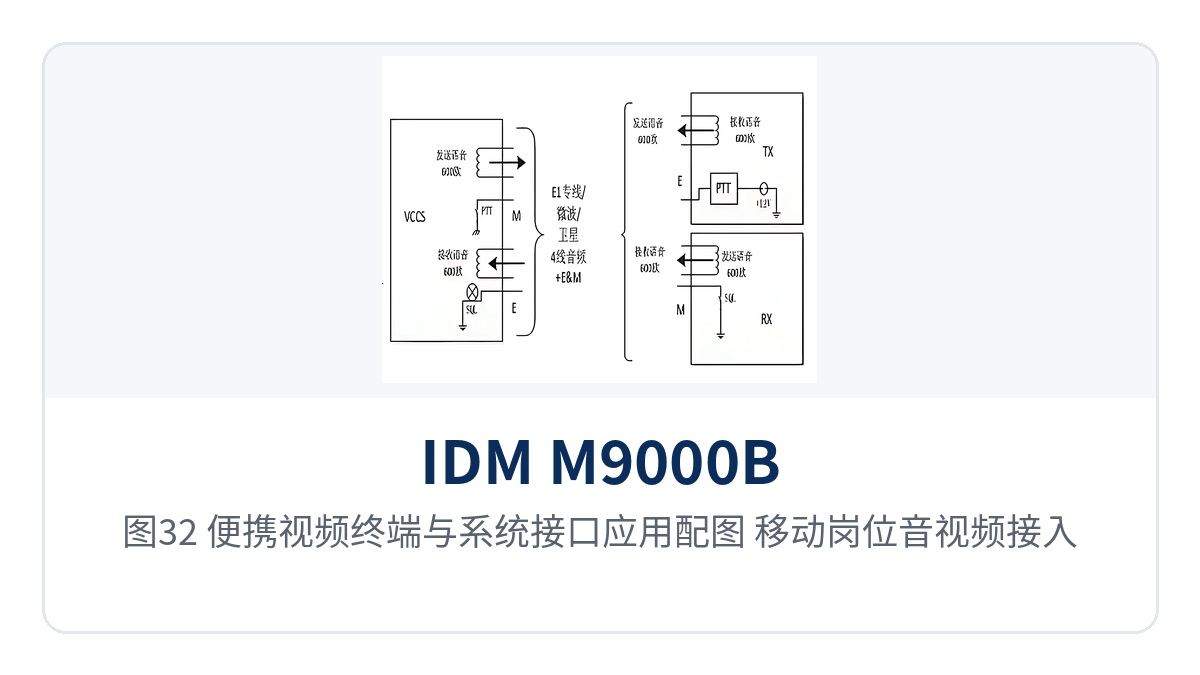

图32：便携视频终端与系统接口应用配图 移动岗位音视频接入

板卡与接口细节：VHF电台接口盘与集群控制盘

VHF电台接口盘的音频信号为600Ω平衡输出或输入，-30dBm～+10dBm可调；VHF电台控制信号PTT平时为对地直流正电压，起控时正电压接地。VHF设备与接入设备连接时，接口标准要求E&M信令为Ⅱ型或Ⅴ型，且需符合我国通信行业标准D610-93；航管VHF接口还要求线路传输误码不影响电台工作、E1线路环回告警与解锁、多个E&M接口控制同一电台互不影响、VHF电台连续发射时间不超过2分钟。多个PCM设备控制同一个VHF接口时，不同设备供电电压可能不同、E&M控制电路也可能不同，IDM M9000B通信指挥调度系统的E&M接口采用电压差门限冗余技术或防倒灌器件，防止控制线路误动作。

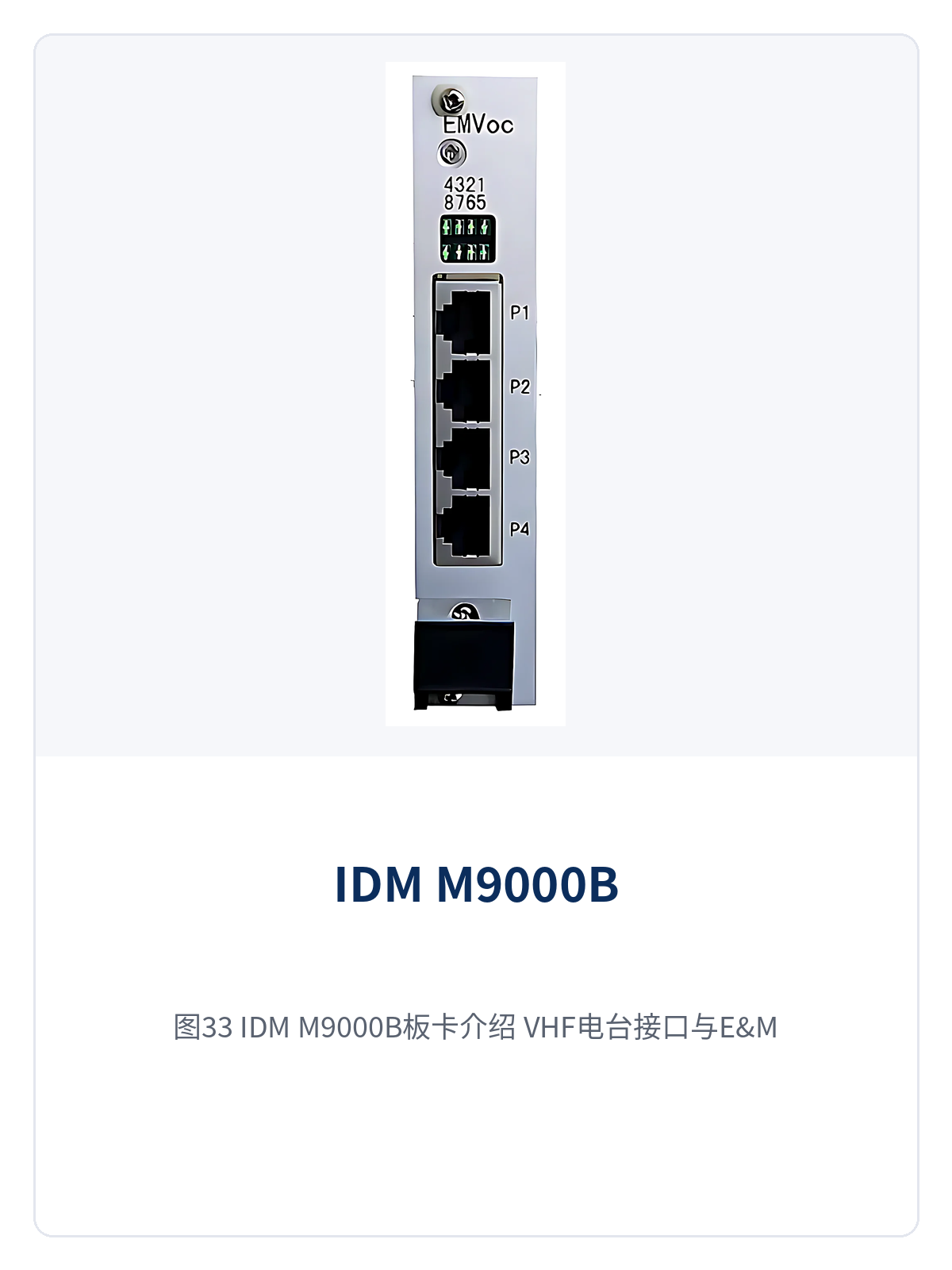

图33：IDM M9000B板卡介绍 VHF电台接口与E&M信令接入示意图

集群控制盘与VHF接口盘类似，都属于E&M类别接口；集群电台种类繁多、接口电压多样，集群控制盘采用接口电压部分极性、不分电压大小的设计，兼容多种集群电台接口。IDM M9000B通信指挥调度系统还采用线路信令滤波、端口电压差消除模块等处理，保证集群与电台控制信号稳定。

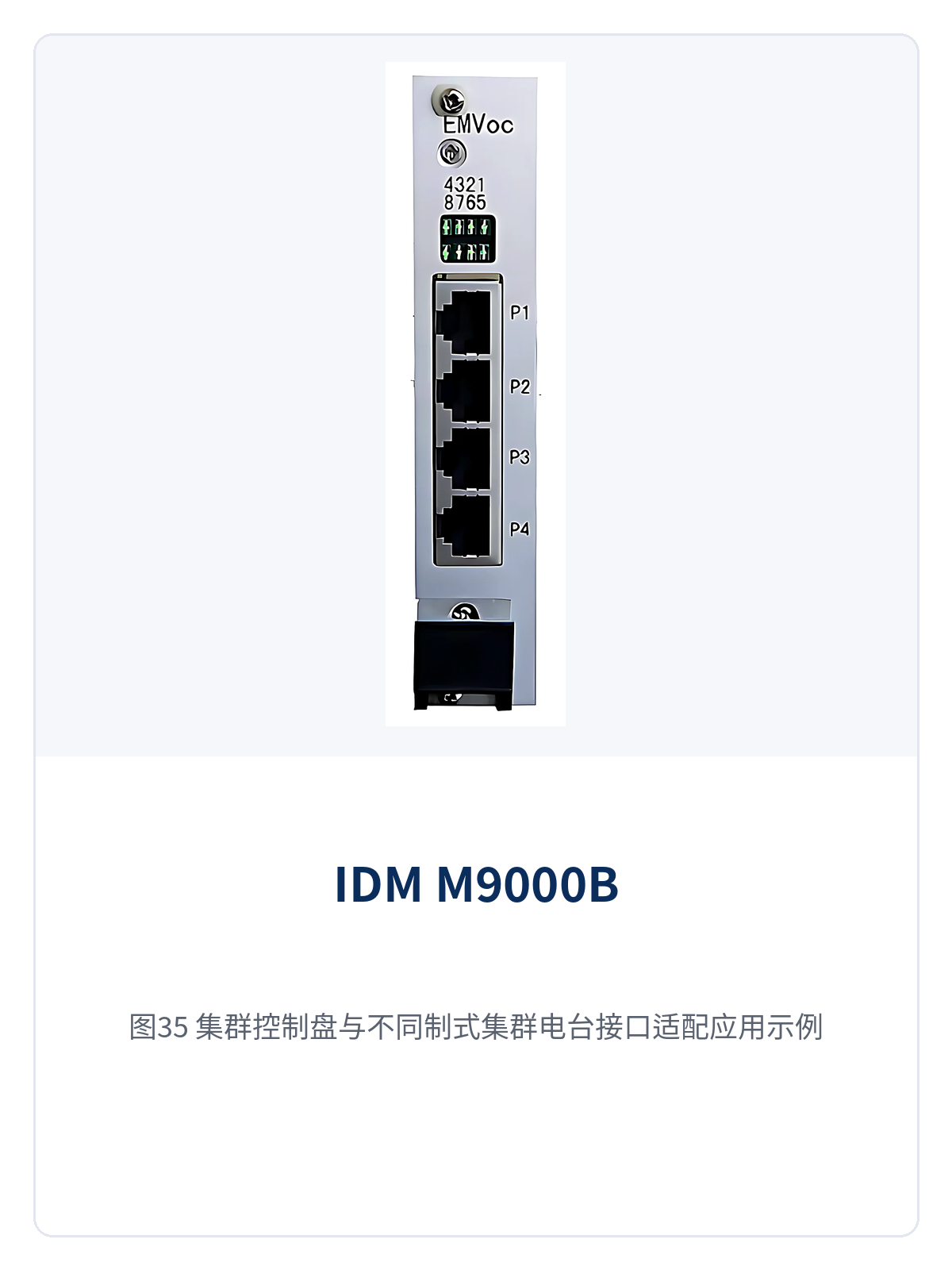

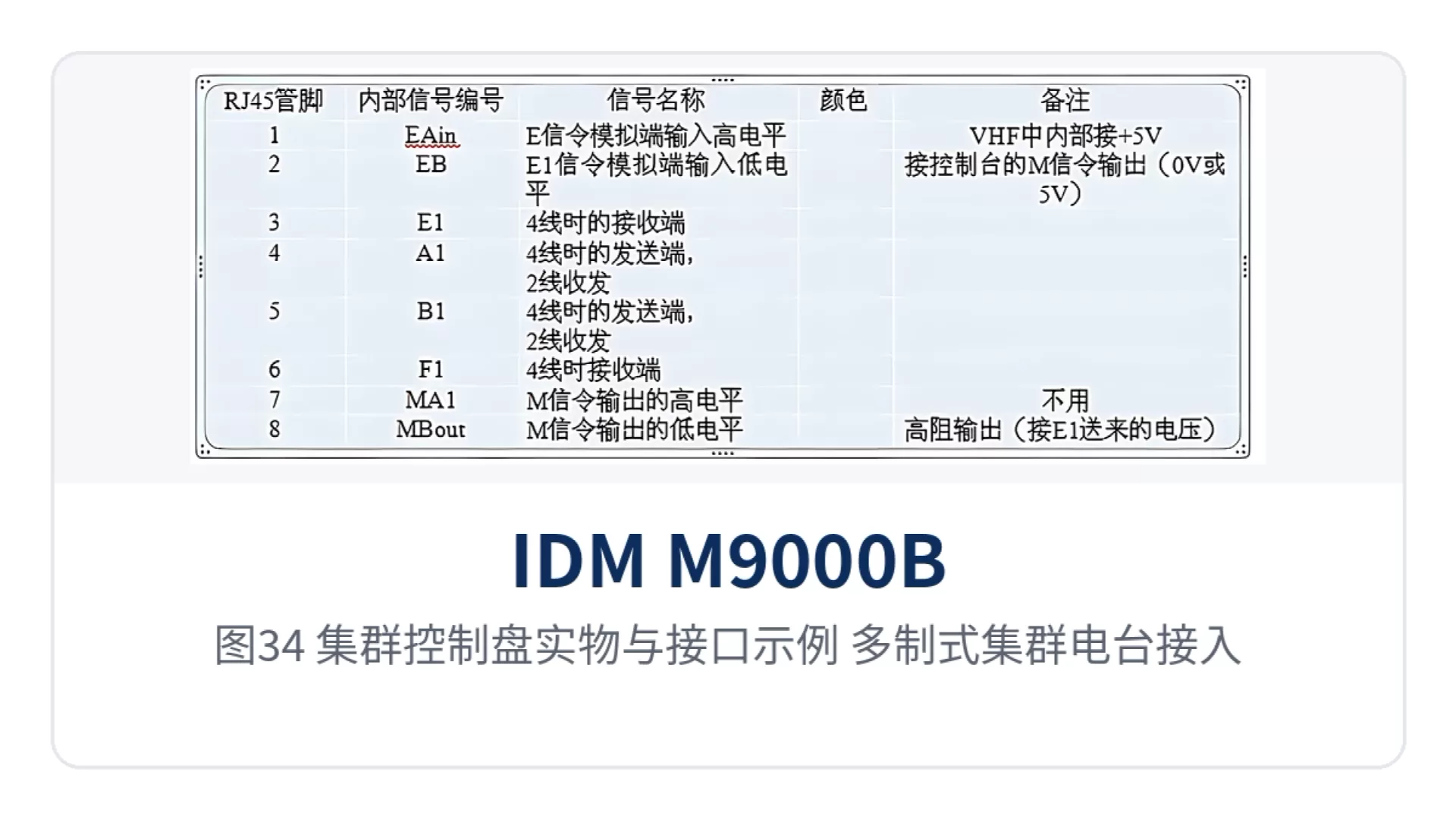

图34：集群控制盘实物与接口示例 多制式集群电台接入

图35：集群控制盘与不同制式集群电台接口适配应用示例

整套IDM M9000B通信指挥调度系统由主机、VHF与集群等接口板卡及调度台、SIP网关、视频终端等配套设备构成，IDM-MCC21多媒体调度台可作为指挥中心席位的典型配套终端与主机协同工作。

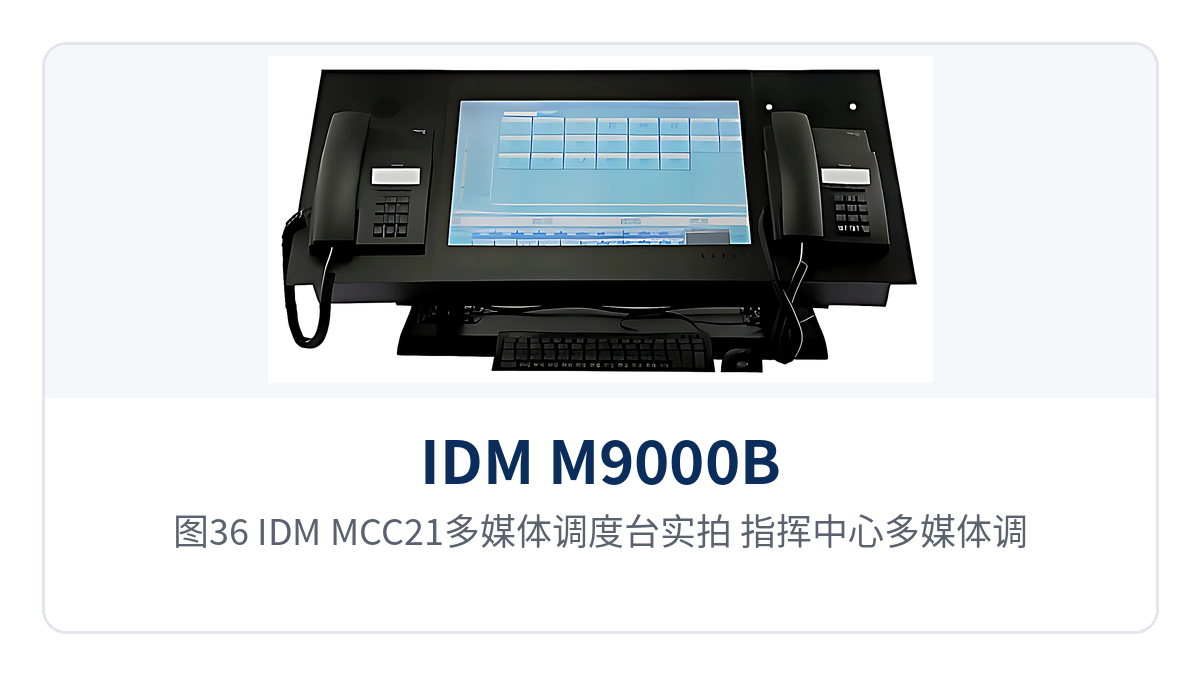

图36：IDM-MCC21多媒体调度台实拍 指挥中心多媒体调度终端

典型应用场景

民防应急指挥

民防应急指挥面对的是断网、断电、道路受阻的现场，通信必须到场即通。IDM M9000B通信指挥调度系统可把HF短波、VHF超短波电台、350M与800M集群对讲、固定电话、磁石话机与卫星电话接入同一语音平台，单机最多接48台电台或120部电话终端；设备由11V15V直流充电电池或车上电源供电，也可接110V220V交流电源，体积小、便于随车携带，能构成车载、固定、便携、移动多种方式的应急互通平台。防汛、抗旱、爆炸、失火等预案可预先编辑，事件发生时在调度台点击预案按键，自动扩声广播告警、自动发起对应负责人的会议、自动发送事件短信，跨部门、跨地区的协同调度话路都汇入同一指挥席位。

部队野战通信

部队野战通信对便携性、供电适应性与多制式接入能力要求高。IDM M9000B通信指挥调度系统体积小、自带电池，可在11V15V直流供电下工作，使用轻便的充电电池或车上电源，也可接110V220V交流电源，适合野外作业与野外快速部署，可用于防空兵阵地指挥的作战、训练演习等任务。针对野战场景的磁石话机与军用级电话，系统提供普通磁石接口与2100Hz磁石接口；短波、超短波电台与集群对讲经VHF电台接口盘与集群控制盘接入；多台设备可按双绞线、E1或IP路由组网，需要更大电台容量时用E1级联扩容，每个E1接口可扩展30路电台接口，适合阵地指挥与多分队梯次指挥体系。

石油化工与电力专网调度

石油化工与电力专网调度的通信通道对确定性、抗干扰与过程留痕有明确要求。IDM M9000B通信指挥调度系统基于TDM时隙交换，每路通话占用固定64K时隙，带宽预留、永不占线，不受IP广播风暴与突发流量影响，语音时延小；厂区、变电站、油田等站点可经E1、PCM与光纤把电话、对讲与电台话路汇入同一调度平台，磁石话机与2100Hz带内信令终端也能接入。系统支持最多8个光纤环网，每两个环共享30路电话，中间某点光纤断开后不影响正常通信，可对各个岗位广播、转接，电话机和集群对讲机可以同时监听，适合站点分散、需要固定岗与流动岗结合布防的生产专网；系统还可扩展多种电话交换机的数字信令标准，便于与既有专网交换设备对接，通信故障告警、故障日志管理、多级权限管理与指挥录音留痕，便于应急处置事后复盘。

选型与部署建议

IDM M9000B通信指挥调度系统适合需要把多制式无线电台、集群对讲、有线电话与IP终端统一调度的群指挥场景，民防应急指挥调度系统怎么组网、部队野战通信怎么在无市电条件下展开、石油化工与电力专网怎么让调度通道不占线，都可按下面的清单逐项核对。部署时按电台路数、电话路数与远端站点数量选择接口盘与配套设备：48路电台或120路电话以内的单点调度可选单台主机；跨地域多点指挥可按双绞线、E1或IP路由做多机组网，需要更大电台容量时用E1级联扩容，每个E1接口可扩展30路电台接口；需要长距离延伸磁石话机或模拟话机时选配IDM-MAGgate或IDM IAD02网关；需要环网视频布防与移动视频巡检时选配光纤环网与便携视频终端。供电方面主机支持11V15V直流与110V220V交流，车载、便携电池与市电场景均可使用。

选型时可重点核对三项能力：一是接入容量，单机48路电台与120部电话终端能否覆盖本期业务，并预留2个E1接口的扩展余量；二是架构可靠性，TDM时隙交换的带宽预留与永不占线特性是否匹配现场对通道确定性与抗IP广播风暴的要求，安全等级高的专网尤其应把确定性交换保留在调度核心；三是组网与部署条件：多站点、长距离布防的项目应核对光纤环网的环数上限与断点自愈能力，野外、车载与临时指挥点则应核对11V15V直流供电、自带电池与110V220V交流双供电的适配情况。IDM M9000B TDM通信指挥调度系统的接口板卡组合、会议路数上限与工程配置参数此处资料库暂无相关信息，请以厂家技术资料和商务确认为准；如需确认接口配置、组网方案与报价信息，请联系北京瑞光极远数码科技有限公司。
