IDM-IPCOM多码率串口采集设备

IDM-IPCOM多码率同步异步串口数据采集设备是一台把传统串口业务接入IP网络的IP接入网关设备，用于雷达同步数据、工业异步串口与远程监控数据的IP化传输。作为一台4路RS232同步异步串口数据采集设备，提供4组RS232接口与2组以太网接口，串口速率可达115200bps，可作2路同步串口或4路异步串口的IP转换器，是工业串口设备IP化方案中的关键同步串口网关与串口服务器。

核心参数速览：4路RS232 · 2组以太网接口 · 115200bps · 2路同步串口 · 8路IP分发 · 每组4个独立socket

一台设备接什么：4路RS232与2组以太网

串口设备要接入IP网络，先得让接口对得上。瑞光极远（Raytrans）IDM-IPCOM作为一款产品展示中常见的多路串口数据采集设备，提供4组RS232接口，可同时接入雷达终端、工控机、气象采集器、电量采集装置等4台传统串口设备，串口速率可达115200bps，满足大多数现场仪表的通信要求。机身另配2组以太网接口，负责把汇聚后的串口数据送上IP网络，构成一套完整的工业串口设备IP化方案。

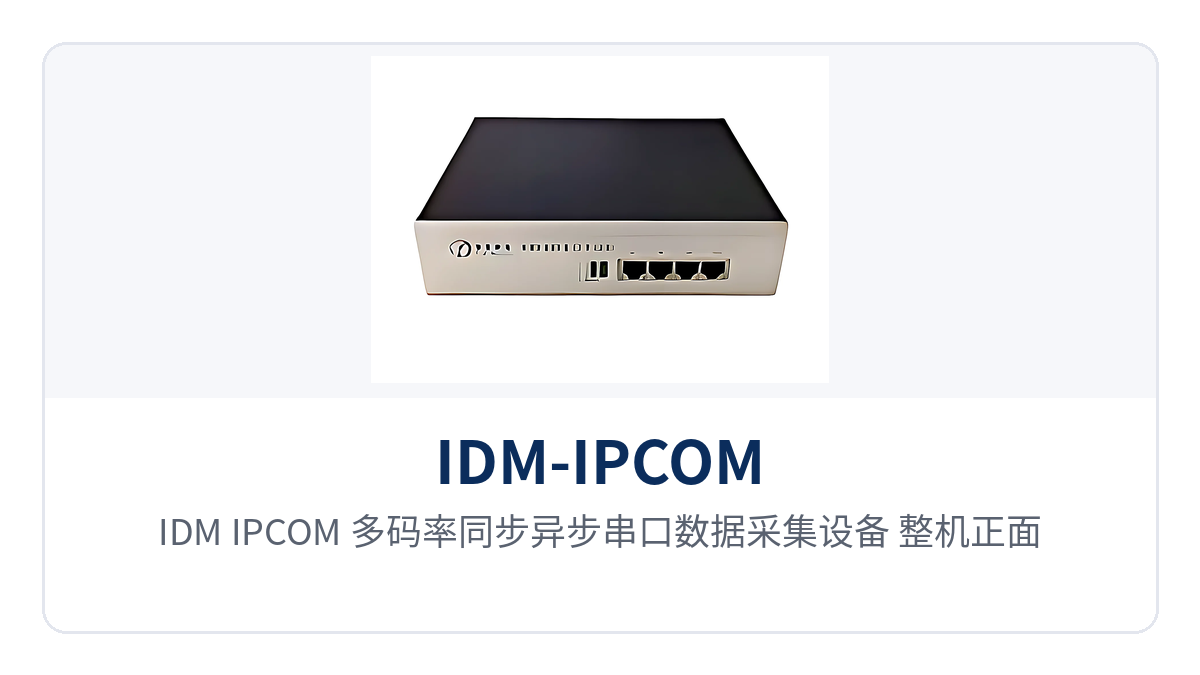

图1：IDM-IPCOM 多码率同步异步串口数据采集设备 整机正面与RS232接口、以太网口布局特写

接口之外还要看协议栈是否够用。IDM-IPCOM支持TCP、UDP、IP、ARP、ICMP、MAC、IGMP、PPPoE等协议和规范，串口数据可以按TCP长连接报送上位机，也可以按UDP方式做广播式采集，PPPoE拨号能力让设备在只有拨号链路的站点上也能独立上线。

核心参数一览

下表按接口、容量与协议三类列出可直接核对的项目，选型时对照现场串口路数与同步/异步方式逐项确认。资料中未给出的整机供电、功耗与环境指标，按随机技术资料或订货时向厂家确认，不在此处估算。

项目	参数/指标	说明/适用条件
以太网接口	2组	用于串口数据的IP化上行，可分别对接本地采集网与远传专网
独立socket数	每组同步串口网关/串口服务器可建立4个	每个socket可对应一台上位机或一个采集服务进程
串口数量	4组RS232	可作4路异步串口使用，也可改配为2路同步串口使用
串口速率	可达115200bps	多码率配置，按现场串口设备的实际波特率设定
同步串口	2路	作为两路同步串行接口的IP转换器，适合同步数据流实时上传
数据分发能力	1路同步或串口数据发往8个IP终端	内置数字分路功能，无需外加分路设备
反向转发	1路IP数据转发到4个串口	需要转发到更多串口时，与IDM系列产品配合使用
网络协议	TCP、UDP、IP、ARP、ICMP、MAC、IGMP、PPPoE	支持单播上报与组播分发，适应专网与拨号链路
整机供电与功耗	此处资料库暂无相关信息	以随机技术资料或订货确认值为准
工作环境与外形尺寸	此处资料库暂无相关信息	以随机技术资料或订货确认值为准

功能清单：转换、分发与协议承载

功能覆盖串口接入、同步/异步双模转换、数字分路与协议承载四类。每项功能对应的现场作用与配置条件列于下表，可对照现有串口设备清单逐项勾选，避免在网关、分路器与协议转换器之间反复补设备。

功能项	功能说明
4路RS232接入	4组RS232接口同时接入现场串口设备，速率可达115200bps，替代4台单路串口转换器
2路同步串口转IP	把两路同步串行接口的数据转换为IP报文上传，满足雷达等同步数据流的实时传输需求
4路异步串口转IP	作四路异步串行接口到IP的转换器使用，一台多路异步串口服务器即可覆盖工控、仪表、采集器类异步串口设备
数字分路输出	把一路同步或串口数据发送到8个IP终端，串口数据分发不必再加分路设备，多个显示端、分析端同时接收同一路数据
IP到串口反向转发	把一个IP上来的数据转发到4个串口，用于中心下发的控制指令回传现场设备
多socket并发	每组同步串口网关/串口服务器可建立4个独立socket，多套软件并行取数互不排队
多协议承载	TCP、UDP、IP、ARP、ICMP、MAC、IGMP、PPPoE，兼顾可靠传输、组播分发与拨号接入

同步串口与异步串口在IP化上差在哪

同步串口按统一时钟节拍传输数据，收发两端依靠时钟信号对齐每一个比特，数据以连续码流的形式出现，时钟与数据一并传输。异步串口以字符为单位成帧，每个字符前加起始位、后加停止位，接收端按约定波特率采样还原，不需要单独引出时钟线。

两类接口适配的数据形态不同。雷达回波、气象观测这类连续数据流要求在固定节拍上不丢点，适合同步方式；工控指令、仪表读数这类间歇数据按需上报，适合异步方式。IDM-IPCOM在2路同步与4路异步两种工作方式之间按现场配置切换，不必为两类设备分别采购网关。

4路RS232同步异步串口数据采集设备怎么把一路数据分发到8个IP终端？

内置数字分路功能是这台串口数据采集设备与普通串口服务器的主要差别。一路同步或串口数据进入设备后，可同时发送到8个IP终端，指挥中心大屏、数据分析服务器、值班终端各自接收同一份数据，不需要在链路上再串接分路器或额外配置一台转发服务器。

反向的数据流同样有对应能力。一个IP上来的数据可以转发到4个串口，中心侧下发的控制指令能同时触达现场4台串口设备；当现场串口数量超过4路时，按产品资料的说明与IDM系列产品配合使用，把转发范围继续扩大。

典型应用场景

串口IP化需求集中在同步数据实时上传、无人值守站点远程采集与设备集中监控三类现场。以下三个行业在做法上的差别，主要在于同步与异步的搭配比例以及一路数据要分发到几个终端，组网结构本身并不复杂。

雷达站与气象观测

雷达站与气象观测点的数据特点是连续、等间隔、不允许断流。作为一台雷达数据传输设备，瑞光极远（Raytrans）IDM-IPCOM以2路同步串口把雷达回波或观测数据转换为IP报文上传中心，同时用剩余的异步串口接入站内的温湿度、风速与供电监测设备，一台设备即可覆盖站内串口业务。中心侧的分析终端与备份存储通过8路IP分发同时取数，取数过程互不影响。

电力与油气管道远程监控

变电站、管道阀室多为无人值守站点，现场只留串口接口的电量采集装置、压力变送器与保护装置。4路RS232可把这些设备一并接入，经2组以太网接口送上专网，速率可达115200bps，满足保护动作记录与压力曲线这类数据量的上传需要。PPPoE与TCP协议的支持，让站点在没有固定IP链路的条件下也能把数据送回调度中心。

轨道交通与工业自动化

轨道交通沿线的信号设备与工业产线的控制单元普遍保留RS232接口，布线距离受限、改造成本高。用IDM-IPCOM在设备侧完成串口到IP的转换，既有控制逻辑与接口不动，数据经车站或车间的以太网汇聚后集中上传。多socket并发让综合监控、维护诊断两套系统同时取数，不必为每套系统单独增加串口转换设备。

结语

4路RS232同步异步串口数据采集设备的选型要点只有三条：串口路数够不够、同步与异步能不能覆盖现场设备、一路数据要不要分给多个终端。瑞光极远（Raytrans）IDM-IPCOM作为一款面向工业现场的产品展示型设备，把4路RS232、2路同步串口、2组以太网与8路IP分发收进一台设备，现场少一级堆叠、机柜少一层布线。作为IP接入网关与同步串口网关，它同时承担串口服务器与串口数据采集设备的角色，雷达站、电力管道与工业现场的串口业务由此直接跑在IP网络上，构成一套完整的工业串口设备IP化方案，也适用于雷达数据传输设备与军队应急通信车方案中的串口接入场景。
