IDM IAD04 2路语音网关
2路FXS 5口交换合一 省一台交换机 6W宽温末端快开通
IDM IAD04是基于最新的IP电话技术和二层以太网交换技术，采用MIPS 4KEC微处理器，以及集DSP、CODEC、SLIC于一体的SOC研制而成。它支持SIP(兼容IMS)协议，提供4*10/100Mbps和2*POTS接口，产品集成度高，组网灵活，互通性好，接口丰富，协议扩展性强，性价比高。
IDM IAD04 2路语音网关（IP语音网关）是一台面向专网末端站点语音接入的一体化语音接入与交换设备，由北京瑞光极远数码科技有限公司（Raytrans）研制，用于把 2 部普通模拟话机接入 IP 语音网，并在同一台机器上完成 5 口以太网交换。设备以 SIP 协议注册到软交换或 IMS 平台，向下连接话机、传真机与 Modem，向上经 WAN 口接入专网，可作为IP接入网关使用。
末端站点不必再单独配置交换机和语音网关，一台设备即可完成接线开通。IDM IAD04 把 1 个 WAN 口、4 个 LAN 口与 2 路 FXS 收进 160mm×32mm×115mm 的机身，可放值班桌面或装入小型机柜。语音与数据共用一条上行链路，站点侧一根网线接专网上行，话机侧两根 RJ11 跳线即可开通业务，SIP电话机等终端接入便捷。
专网末端站点的机房空间与供电条件往往有限，设备越多，接线与故障点也越多。一台五口交换语音网关同时承担语音接入与终端组网上联，把原本两台设备的工作收进一个机身，故障定位也从两处收成一处。瑞光极远（Raytrans）作为工业以太网交换机厂家，在政府专网光纤通信方案与军队应急通信车方案中同样可配套SIP电台网关等设备，完善专网末端站点语音接入。
核心参数速览：2路FXS · 1WAN+4LAN 5口交换 · 6W低功耗 · -5℃～+55℃宽温 · IMS互通 · SIP注册

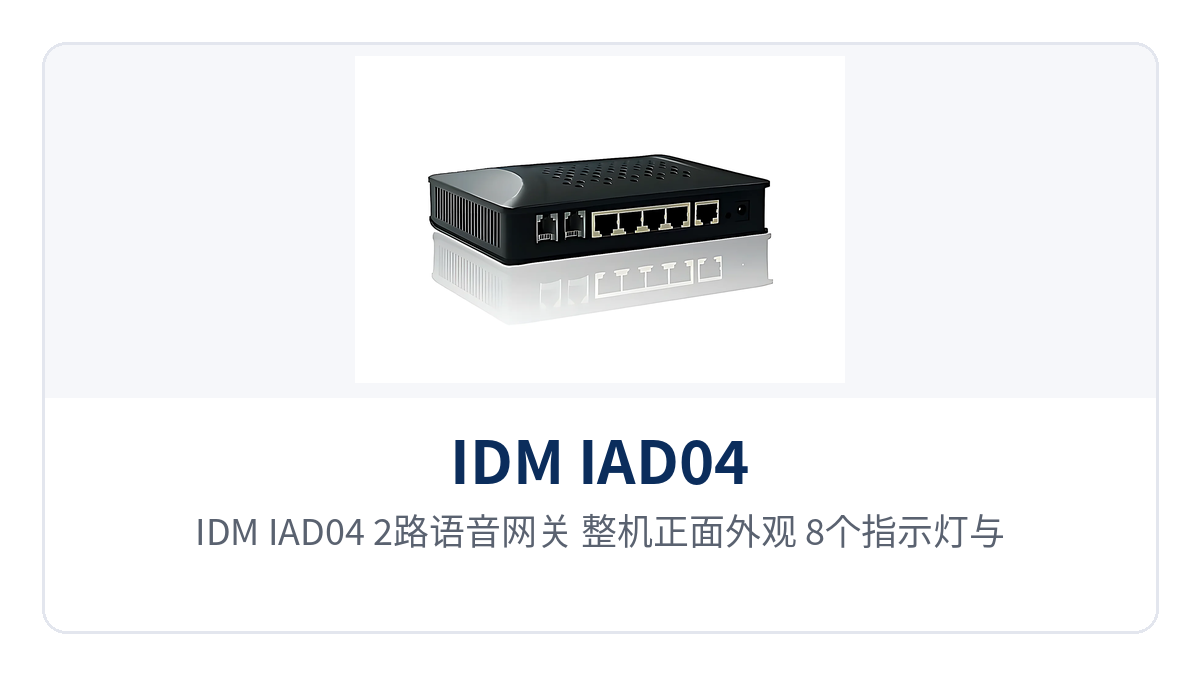

图1：IDM IAD04 2路语音网关 整机正面外观 8个指示灯与RJ11电话口 RJ45网口布局特写
2路语音网关是什么设备？
2路语音网关是把 2 部模拟话机的语音与信令转换成 IP 数据包、让老话机接入 IP 语音网的接入层设备，也是 IP接入网关 家族中面向末端站点的紧凑型产品。IDM IAD04 把语音转换与以太网交换放在同一个机身里：语音侧提供 2 个 FXS 接口（RJ11，接话机、传真机或 Modem），网络侧提供 5 个 RJ45（1 个 WAN 口、4 个 LAN 口）。
作为一台 IP语音网关，设备处在话机与软交换之间，向下还原摘机、拨号与振铃，向上把呼叫交给 SIP 平台。话机不需要更换，号码与权限仍在平台侧统一管理，站点侧只承担接线与注册两项工作，改造范围因此被压在设备本身，特别适合专网末端站点语音接入场景的快速开通。
核心参数与功能清单
IDM IAD04 的能力分为语音业务与二层交换两部分：语音侧负责呼叫控制、编码协商、传真与话务补充业务，数据侧负责 VLAN 划分、端口速率控制与 QoS 排队。下表按功能项列出各项能力的作用，便于与现网软交换平台逐项核对开通范围。
| 功能项 | 功能说明 |
|---|---|
| 呼叫控制 | SIP 呼叫控制协议，兼容 IMS 平台，与华为、中兴、上海贝尔等主流软交换平台互通 |
| 语音编码 | G.711（A/m-law）、G.723（5.3K/6.3K）、G.729A/B，与 SIP Server 自动协商 |
| 传真与数据 | 支持 T.30 与 T.38 传真、传真透传（PassThrough），支持 Modem 拨号及大文件传输 |
| POTS业务 | 反极、来电显示、来电显示限制、区别振铃、缩位拨号、热线服务、免打扰、呼叫前转、遇忙回叫、呼叫等待、三方通话 |
| 语音质量 | 回声消除符合 ITU-T G.168-2002（128ms）、静音压缩与 VAD/CNG、自适应抖动缓冲、丢包补偿（PLC）、增益调节 -31dB~+31dB |
| 二层交换 | VLAN 划分、端口速率控制、4 重 QoS 队列 |
| 信令与优先级 | ToS（Type Of Service）、QoS、RFC2833 及冗余 RFC2833 |
| 网管与升级 | 英文 CLI、多语言 Web 网管、内置 IVR 电话机号码盘配置、WAN 口远程升级 |
| 网络协议 | TCP/IP、UDP、RTP/RTCP、ARP、FTP/TFTP、HTTP、Telnet、ICMP、IGMP、NTP/SNTP |
| 地址分配 | 静态 IP、DHCP 客户端、PPPoE 拨号 |
参数部分涵盖处理器、存储器、接口、指示灯、供电与机械环境，其中接口数量与环境指标决定末端站点的部署方式。表中参数取自产品技术资料，现场如需与既有配线架或机柜规格比对，以随机技术资料与设备铭牌标注为准。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 微处理器 | MIPS SOC GC3210R，主频 266MHz | SOC 集成 DSP、CODEC 与 SLIC |
| 存储器 | 4MBytes NOR Flash，32MBytes SDRAM | 嵌入式操作系统 Linux 2.6.1.2 或以上 |
| 电话接口 | 2 个 FXS，RJ11 | 连接电话机、传真机或 Modem |
| 网络接口 | 5 个 RJ45：1 个 WAN 口、4 个 LAN 口 | 10/100Mbps 接入，WAN 口用于上联与远程升级 |
| 指示灯 | 8 个：1 个电源、2 个电话、5 个网口 | 面板直接查看供电、话机与链路状态 |
| 复位按钮 | 1 个 | 复位与恢复默认配置 |
| 工作电源 | 直流 +12V，来自 AC-DC 电源适配器 | 随箱适配器供电，桌面或机柜内放置 |
| 整机功耗 | 满配置运行功耗 6W | 全端口工作状态下 6W低功耗运行 |
| 工作温度 | -5℃～+55℃ | 宽温工作，适配野外机柜与无人值守机房 |
| 工作湿度 | 10%～90%，非凝结 | 机房与设备房常规湿度条件 |
| 设备尺寸 | 160mm×32mm×115mm（宽×高×深） | 可放置于值班桌面或小型机柜 |
| 重量 | 0.5kg | 单人可完成安装与移位 |
1WAN+4LAN与2路FXS怎么接线开通？
IDM IAD04 的现场开通按接线、配地址、注册、拨测四步走完，全部在站点侧完成，不需要改动软交换与既有配线，也不需要更换已经在用的普通话机。四步之中只有注册一步涉及平台侧数据，其余三步都在站点现场完成。
- 接线：2 部话机、传真机或 Modem 接到 2 个 FXS 的 RJ11 接口，WAN 口接专网上行，4 个 LAN 口接站内终端或下级交换机。
- 配地址：IP 地址可静态配置，也可通过 DHCP 客户端或 PPPoE 动态获取，按现场 IP 规划选择一种。
- 注册：在 Web 网管或英文 CLI 中填写 SIP 服务器地址、账号与密码，向软交换或 IMS 平台注册；现场没有维护终端时，可用内置 IVR 通过话机号码盘完成参数配置。
- 拨测：逐路拨打内线与外线，检查发号、振铃、通话与传真，确认指示灯状态与业务一致。

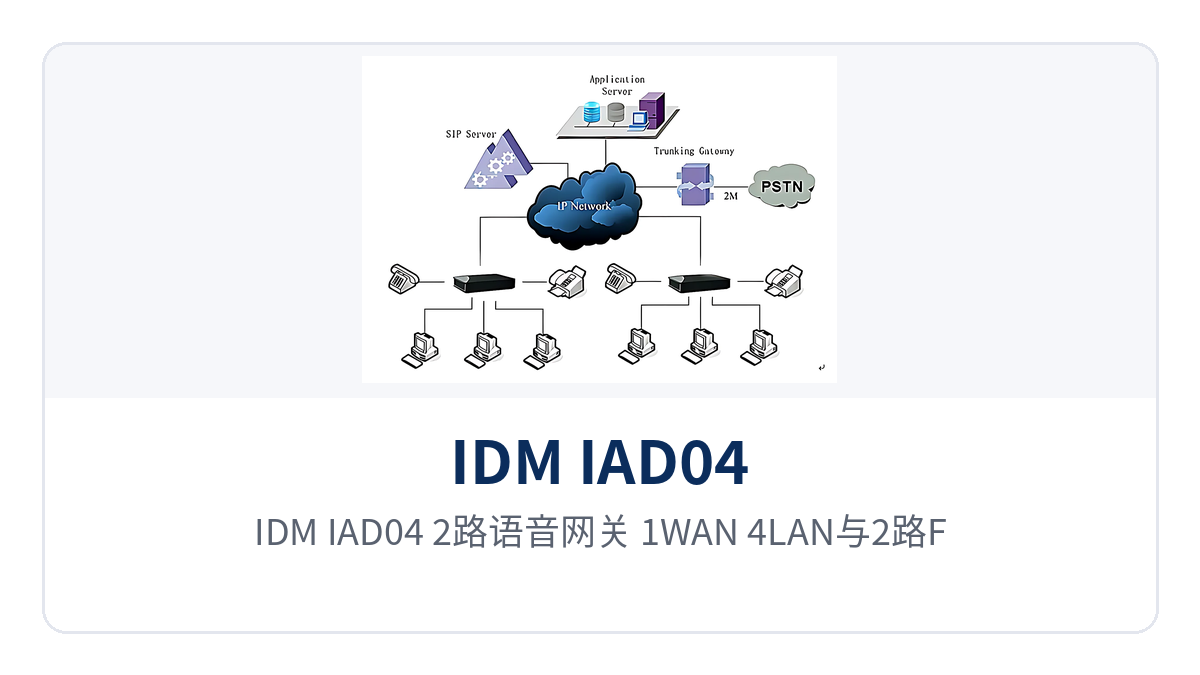

图2：IDM IAD04 2路语音网关 1WAN+4LAN与2路FXS末端站点组网接线示意
指示灯与复位按钮承担现场排障。8 个指示灯中 1 个指示电源状态、2 个指示电话状态、5 个指示网口状态，供电是否正常、话机是否在线、上行链路是否起来，看面板即可判断；面板上的复位按钮用于复位与恢复默认配置，参数误配后可现场重置再重新下发。
兼容哪些软交换平台？
IDM IAD04 采用 SIP 呼叫控制协议，可与华为、中兴、上海贝尔等主流软交换平台良好互通，并兼容 IMS 平台，现网平台不需要为接入这台设备做替换或升级。对已经建成 IP 语音网的电力、轨道与政务专网，新增一个末端站点只是在平台上增加 2 个号码与一条注册记录，改造量落在站点侧。
网管侧提供英文 CLI 与多语言 Web 界面，内置 IVR 支持用话机号码盘配置参数；软件可通过 WAN 口远程升级，版本维护不必派人到站。语音编码在 G.711、G.723、G.729A/B 之间与 SIP Server 自动协商，上行带宽紧张的分支站点可优先协商压缩编码，把带宽留给数据业务。
典型应用场景
三类专网的末端站点有共同点：空间小、无人值守、只留一条上行通道，语音设备必须自己解决交换与接入。以下按行业说明 IDM IAD04 作为 IP接入网关 的落位方式与开通条件，包括接线方式、供电条件与平台注册要求。
电力/能源专网
变电站与配电房的值班电话承担调度联络，站点通常只有一条上送通道。IDM IAD04 用 2 路 FXS 接值班话机与传真机，用 4 个 LAN 口接站内监测终端，语音与数据共用一条链路上送集控中心。
户外机柜夏季温度高、冬季温度低，-5℃～+55℃ 的工作温度与 6W 的满配功耗让设备可以长期在线而不增加机柜散热压力；SIP电话机 经 SIP 注册到调度软交换后摘机即通，不必为两部话机单独布放音频线。
轨道交通专网
轨旁设备房与车站值班室分布分散，机房空间小、维护窗口短。IDM IAD04 机身厚度 32mm、重量 0.5kg，可壁挂或桌面安装，2 路 FXS 接值班电话，4 个 LAN 口为站内摄像机或信号监测模块提供接入。
话机注册到线路软交换后，站间值班室与调度台之间可直接拨号，热线服务与缩位拨号把常用呼叫压到一次按键；软件通过 WAN 口远程升级，减少进入轨行区的维护次数；工作温度覆盖轨旁设备房的季节温差，不需要为设备单独加装温控。
军队/政府专网
野外指挥所与临时值守点需要快速开通语音，且不能依赖公网。IDM IAD04 通过 WAN 口接入专网链路，2 路 FXS 接野战电话机或普通话机，5 口交换把指挥终端与笔记本一并接入，一套设备撑起一个小型值守点的语音与数据接入。
现场往往没有维护终端，内置 IVR 允许用话机号码盘改 IP 地址与注册信息，复位按钮可一键恢复默认配置再重新填写；12V 直流供电便于接车载电源或小型蓄电池组。
