IDM-HD系列数字高清视频光端机
IDM-HD
IDM-HD系列数字高清视频光端机是北京瑞光极大远自主研发和生产的适用于广播电视行业、高清会议等系统的高可靠、高性能的串行数字光传输设备，信号格式从270Mbps到2.97Gbps, 设备支持符合SMTPE-292、SMTPE-259M等标准数字电视格式的信号，满足工业级和广电产品相关标准要求。只需单根光纤就能将1路HD/SD-SDI数字信号、接收端双输出、音频信号以及RS422、RS232控制信号进行远距离传输。
IDM-HD系列数字高清视频光端机是北京瑞光极大远自主研发和生产的适用于广播电视行业、高清会议等系统的高可靠、高性能的串行数字光传输设备，信号格式从270Mbps到2.97Gbps, 设备支持符合SMTPE-292、SMTPE-259M等标准数字电视格式的信号，满足工业级和广电产品相关标准要求。只需单根光纤就能将1路HD/SD-SDI数字信号、接收端双输出、音频信号以及RS422、RS232控制信号进行远距离传输。
产品特点
Ø 通过单芯光纤传输1路HD/SD-SDI、1路HDMI和1路CVBS视频信号
Ø 接收端输出2路HD/SD-SDI数字视频信号
Ø 工作范围从270Mbps到2.97Gbps
Ø 用于SMPTE 292M (1.485Gb/s)的时钟恢复
Ø 支持所有的SMPTE 259M 的标准
Ø 输出光波长范围为1310nm、1550nm和高达16种CWDM波长(ITU-T G.694.2 兼容)
Ø 全数字，无压缩，无延时，实时无损传输，广播级指标
Ø 和各大品牌拼接处理器、矩阵、摄像机、会议终端等设备对接，输出图像无雪花、无噪点、无闪屏、无裂屏等现象，兼容性强
Ø 接收端双输出功能，可实现多屏显示，无须信号分配器
Ø 支持RS422和RS232控制数据双向传输
Ø 支持4路独立VLAN分割千兆网络传输和4路电话传输
Ø 自动识别和配置各种显示模式
Ø 内置自动均衡，画面清晰稳定
Ø 内置ESD静电保护电路
Ø 设有误码校正电路，并具有抗突发干扰的能力
Ø LED状态指示灯对关键的参数进行监视
Ø 工业级防尘防冻防雷耐高温设计
Ø 精美的工艺质量和极高可靠性
Ø 现场安装，简单方便，即插即用，无需设置

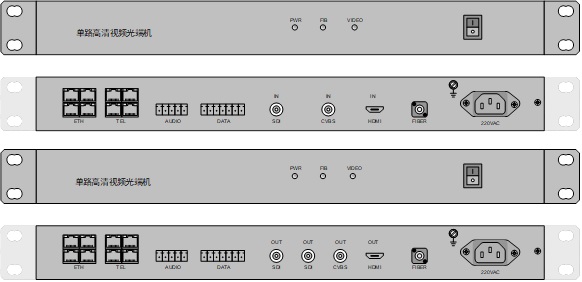

Ø 独立桌面式1U机架插卡式结构可选，全铝合金材质，散热性能佳
技术参数
|
序号
|
项目
|
技术参数
|
| --- | --- | --- |
|
1
|
SDI视频接口
|
通道数量
|
1路单向，接收端具备2路SDI输出
|
|
2
|
视频信号格式
|
SMPTE-292、SMTPE-259M串行数字视频信号
|
|
3
|
视频信号速率
|
270Mbps、1.485Gbps、2.97Gbps
|
|
4
|
自动电缆均衡
|
>250m 270Mbps
|
|
5
|
>100m 1.485Gbps
|
|
6
|
反射损耗
|
典型值＞15dB (1.485Gbps)
|
|
7
|
上升下降时间
|
<0.8ns
|
|
8
|
数据精度
|
10 Bit
|
|
9
|
阻抗
|
75欧姆
|
|
10
|
输入信号电平
|
>380 mVP-P
|
|
11
|
输出信号电平
|
800mVp-p±10%
|
|
12
|
HD-SDI最大抖动
|
<0.2UI(134ps)@100kHz
|
|
13
|
<1.0UI(673ps)@10Hz
|
|
14
|
SDI最大抖动
|
<0.2UI(740ps)
|
|
15
|
接口形式
|
BNC
|
|
16
|
HDMI视频接口
|
通道数量
|
1路
|
|
17
|
接口类型
|
HDMI V.1.3
|
|
18
|
CVBS 接口
|
通道数量
|
1路
|
|
19
|
接口类型
|
BNC
|
|
20
|
音频接口
|
通道数量
|
1路
|
|
21
|
输入/输出阻抗
|
平衡600Ω
|
|
22
|
输入/输出电平
|
典型值0dBm
|
|
23
|
频率响应
|
10Hz～15KHz
|
|
24
|
数据精度
|
24 Bit
|
|
25
|
信噪比（加权）
|
≥80dB
|
|
26
|
接口形式
|
凤凰端子
|
|
27
|
光接口
|
输入输出波长
|
1310nm/1550nm
|
|
28
|
发射机光功率
|
-7±2dBm
|
|
29
|
接收光灵敏度
|
-22dBm～-3 dBm
|
|
30
|
接口形式
|
FC/PC
|
|
31
|
传输距离
|
0~100 Km
|
|
32
|
数据接口
|
通道数量
|
1路RS422、RS232，双向
|
|
33
|
接口形式
|
凤凰端子
|
|
34
|
数据速率
|
最大支持115200bps，向下兼容
|
|
35
|
网络接口
|
通道数量
|
4路独立VLAN分割
|
|
36
|
接口形式
|
RJ-45，
|
|
37
|
传输速率
|
10/100/1000Base-T自适应以太网
|
|
38
|
电话接口
|
通道数量
|
4路
|
|
39
|
接口形式
|
RJ11
|
|
40
|
电气特性
|
输入电压
|
AC 220V±5%
|
|
41
|
功耗
|
<15W
|
|
42
|
环境规格
|
工作温度
|
-20℃～+55 ℃
|
|
43
|
存储温度
|
-40℃～+65℃
|
|
44
|
湿度
|
0~95 %（无冷凝）
|
|
45
|
物理特性
|
设备尺寸
|
435mm×250mm×44mm(L×W×H)
|
|
46
|
重量
|
约2Kg
|
