IDM GTD442双千兆电话光端机

一、 概述

IDM GTD442双千兆电话光端机是我公司推出的新一代基于高速光纤传输技术和PCM技术的光电一体化传输设备，集以太网传输、PCM多业务接入功能于一体，可满足广大用户对宽带、窄带多种业务光纤传输和接入的需求。

IDM GTD442是一个有多种配置的光纤接入设备，它可以提供以太网、电话、串口的光纤复用，可以和IDM GP2000系列光接口设备互通。

IDM GTD442的光纤接口速率为2.5G，可以提供2个线速1000M的以太网通道，每个线速1000M的通道上均有1个电口GE和1个光口GX；也能够提供18个E1带宽的的传输通道。

IDM GTD442在线路传输接口上最多提供两组光纤接口、构成互备份光口、或者链网、环网等。

在用户接口上，提供4组以太网接口、4路电话（局端、远端、磁石、二线音频）、2路RS485或者1路RS422通道。其中以太网接口可以配置成物理隔离或者VLAN隔离模式。

在局端可以和GP2000和GP2400光模块互联，通过光模块可以连接IDM G3CP、IDM OMP、IDM 30E、IDM 30F、IDM GP-MPconv等设备。

可广泛应用于公安、电力、铁路、矿山等专网和移动、联通、电信等公网领域。

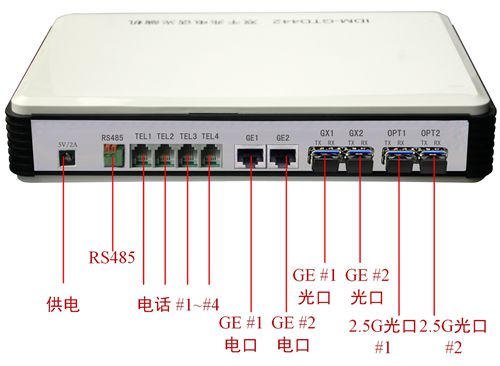

IDMGTD442设备前面板

IDMGTD442设备后面板

二、 设备工作原理

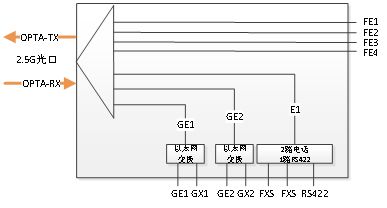

单光口设备工作原理图

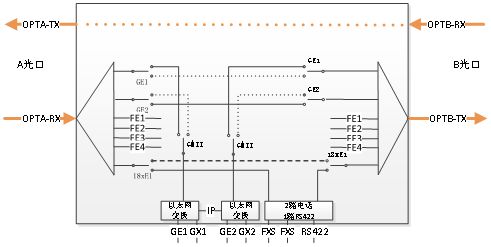

双光口设备工作原理图

三、 产品特性

双物理隔离线速1000M以太网通道；

提供4路话路接口，可以是FXO局端自动电话、FXS远端自动电话、MAG磁石电话；

2路可选的RS485数据通道；

光口为SFP接口，可以根据需求配置光模块；

可以定制成双光口，组成链网。

四、 单光口设备功能及用途

功能

u 点对点普通用途电话光端机图

u 点对点磁石电话光端机

用途：

u 光纤到办公室，内网外网物理隔离；

u 公安卡口信息点建设

u 社区、工厂信息点建设

五、 双光口设备功能及用途

功能

u 双光口链网电话光端机接口注释图

u 与IDM GP2400-30E的链网组网图

用途

u 隧道施工应用

u 河流监测治理

u 社区信息点建设

六、 技术规格

1) 光接口

接口类型	FC	光纤模式	单模(可选多模)
收/发速率	2.5Gbps	收/发波长	1310nm/1550nm
发光功率	-12~-6dBm	接收灵敏度	优于-18dBm
传输距离	20Km，可选装远距离光模块实现更远距离的光纤传输

2) 以太网

接口类型	RJ-45	传输速率	10M/100M/1000M自适应
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

3) FXO、FXS接口

音频范围	300Hz~3400Hz	压缩率	ITU G.711中A律
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	环路电流	20mA/路

4) 电源及功耗

供电方式

AC220V/DC- 48V

整机功耗

≤90W

5) 环境条件

工作温度

-10oC ~+50oC

相对湿度

0~95%（无凝结）

6) 产品尺寸

长度×深度×高度

××(mm)

七、 应用示例

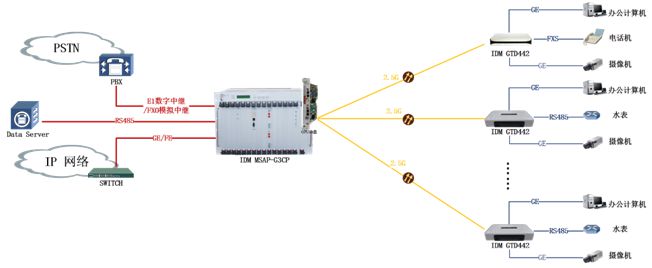

链网应用

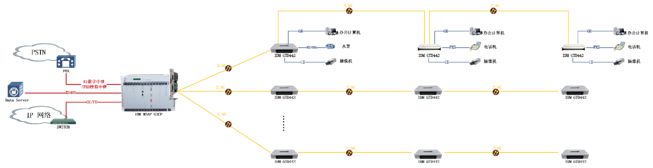

星网应用

环网应用

点对点
