IDM GP2000-30E综合业务光纤复用设备

IDM GP2000-30E 超宽带综合业务光纤复用设备是一台 30路电话双千兆隔离光端机，由北京瑞光极远数码科技有限公司（Raytrans）研制，用于在一条 2.5G 光纤链路上同时承载 30 路电话、2 组物理隔离千兆以太网与 1~4 个 E1 通道，是一款面向多业务场景的综合业务接入设备。

设备采用PCM30/31制式，两端成对部署，站点侧把调度语音、生产数据与专线业务复用到同一条光路，中心侧解复用后按原接口送回既有交换与数据设备。作为专业的光端机厂家，瑞光极远在PCM设备与光纤复用设备的研发上积累了丰富经验，该产品也常被用作PCM设备承接语音与数据混合接入。电力与轨道专网的站点通信常同时需要电话、千兆数据与 E1 接口，分开布放多台单功能设备会增加机柜占用与故障点，用一台设备把三类业务收进一条光纤更便于运维，也便于在产品展示中直观呈现多业务融合的优势。

核心参数速览：2.5G光纤 · 30路电话 · 双千兆隔离 · 双纤互备份 · 光口 SFP 单模（可选多模）1310nm/1550nm · E1 1~4 通道（HDB3 透传）· 供电 DC-48V/AC220V 双电源 · 整机功耗 ≤100W

30路电话双千兆隔离光端机是什么设备

30路电话双千兆隔离光端机是把电话话路与两组相互独立的千兆以太网业务复用到同一条光纤通道的传输设备，两端成对部署，一端复用、另一端解复用。站点侧的话机、交换机与数据设备按既有接口接入，中心机房侧还原成同样的接口，中间的传输环节只做复用与解复用，不改动业务编码与帧结构。作为一款面向多业务场景的PCM设备，它在同一条光纤上实现了语音与数据的统一承载，也常被归入综合业务接入设备的范畴。

PCM30/31 制式的含义是一次群帧里安排 30 个 64Kbps 话路时隙，剩余时隙承载同步与信令。电话语音按 ITU G.711 中 A 律压缩，音频范围 300Hz~3400Hz，环路电流 25mA/路。这套PCM编码机制保证了语音在光纤复用设备上的透明传输质量。

E1 侧按 ITU-T G.703 标准工作，码速率 2048Kbps、码型 HDB3，阻抗 75Ω/120Ω，采用透传模式把时隙内容原样送到对端，对端既有 PCM 设备与继电保护装置不需要改动配置。

2.5G光纤提供的是整机共享带宽，30 路电话、2 组千兆以太网与 E1 通道各占独立通道，互不改变对方的编码与帧结构。双千兆隔离指两个千兆 RJ45 口在设备内部独立封装、独立转发，带宽不共享，一组出现广播风暴或异常流量时另一组照常工作。对于需要产品展示多业务并行能力的项目而言，这种隔离设计是光端机厂家在方案选型时的重要考量点。

图1：IDM GP2000-30E 整机正面外观，30路电话接口与运行告警指示灯布局

一台设备能承载哪些业务

IDM GP2000-30E 用一台设备同时提供光纤传输、电话接入、双千兆隔离以太网、E1 通道与双电源供电五类能力，替代过去分别布放的电话光端机与千兆数据上行设备。各功能项与对应接口标准列于下表，便于与现场既有设备逐项核对，配置单与投标清单可直接引用。

功能项	功能说明
2.5G 光纤传输	光口为 SFP，光纤速率 2.5Gbps，单模（可选多模），波长 1310nm/1550nm，一条光纤同时承载电话、千兆以太网与 E1 业务
30路电话接入	提供 30 路电话接口，可按 FXO、FXS 或磁石配置，音频 300Hz~3400Hz，ITU G.711 中 A 律压缩，环路电流 25mA/路
双千兆隔离	提供 2 组物理隔离的线速 1000M 以太网口，合计 2000M，两组独立封装与转发，一路异常流量不影响另一路
E1 通道透传	码速率 2048Kbps，码型 HDB3，符合 ITU-T G.703，阻抗 75Ω/120Ω，帧结构 PCM30/31，按配置提供 1~4 个 E1 通道
双纤互备份	提供 2 个 2.5Gbps SFP 光口，可配光口 1+1 保护，主用光路断纤或收光劣化时业务倒换到备用光路
双电源输入	支持 DC-48V 与 AC220V 双电源接入，两路分别引自不同配电回路，单路失电时业务由另一路继续供电
网管与告警	提供标准 SNMP 网管接口，机箱设功能控制开关与运行、告警指示，中心机房可远程查看设备状态
HDMI 高清视频（按配置）	概述列明支持 HDMI 高清视频传输接口，需要视频接入时按订货配置与厂家确认

表内四类业务在一条光纤上并行工作：电话与 E1 走窄带时隙，千兆以太网独立封装，三类业务互不占用对方的带宽。现场把调度交换机的电话口与 E1 口、站内两台交换机分别接到设备两侧，对端还原后按原接口送回既有设备，业务割接时不需要重做数据。瑞光极远（Raytrans）在该系列产品的设计中，将上述接口能力集成于单一PCM设备平台，便于在政府专网光纤通信方案、军队应急通信车方案等项目中统一配置与运维。

核心参数

IDM GP2000-30E 的技术参数覆盖光接口、E1 接口、以太网接口、电话语音接口、供电与环境五部分，关键指标列于下表。数值以产品资料与出厂检测为准，项目核算时按实际配置逐项核对，表内未标注测试条件的指标按常温常湿的机房环境理解。

项目	参数/指标	说明/适用条件
光接口类型	SFP	可插拔光模块，便于按距离更换与备件
光纤模式	单模（可选多模）	按线路距离与纤芯条件选型
光纤速率	2.5Gbps	电话、以太网与 E1 业务共享
波长	1310nm/1550nm	双波长可选，两端成对使用
发光功率	-1~-3dBm	单模典型值，以光功率计实测为准
接收机灵敏度	优于-24dBm	可据此核算链路损耗预算
E1 码速率	2048Kbps	码型 HDB3
E1 标准协议	支持 ITU-T G.703	标准 E1 接口规范
E1 阻抗	75Ω/120Ω	按对接设备接口选择
E1 帧结构	PCM30/31	一次群帧结构，透传模式
以太网接口类型	RJ45	2 组物理隔离千兆电口
以太网传输速率	10M/100M/1000M	符合 IEEE802.3，全双工/半双工自适应
语音音频范围	300Hz~3400Hz	电话话路带宽
语音阻抗	三元复式阻抗200Ω+560Ω//0.1μF	电话用户线接口标准
语音压缩率	ITU G.711中A律	64Kbps PCM 编码
语音环路电流	25mA/路	每路话路的馈电能力
供电方式	DC-48V /AC 220V/双电源	双路接入提升供电可靠性
整机功耗	≤100W	含业务接口与光模块的整机值
工作温度	0ºC～40ºC	机房与带温控机柜环境
湿度	≤90%（无凝结状态）	相对湿度上限

图2：IDM GP2000-30E 后面板布局，2.5G SFP光口、2组千兆RJ45、E1接口与双电源端子

光功率预算是长距链路能否稳定的前提：发光功率 -1~-3dBm、接收机灵敏度优于-24dBm，两端之间留出的损耗余量可覆盖光缆衰减、熔接点与跳线损耗。核算时把光缆长度、接头数量与跳线损耗一并计入，收光接近门限先清洁法兰与跳线端面，仍不足再换功率预算更高的 SFP 模块。该PCM设备在智慧矿山通信方案中可配合矿用本安型通信设备组网，在政府专网光纤通信方案与军队应急通信车方案中亦有成熟部署经验，瑞光极远（Raytrans）作为光端机厂家可提供从设备选型到链路预算的完整技术支持。

双纤互备份和环网组网怎么配才不断链

双纤互备份光端机在同一对站点之间敷设两路光纤，主用链路承载业务、备用链路待命，主用断纤或收光劣化时业务倒换到备用链路。IDM GP2000-30E 提供 2 个 2.5Gbps SFP 光口，可配置光口 1+1 保护，倒换后语音、E1 与千兆数据同时保持。

组网形态按站点分布与纤芯资源选择，这款2.5G光纤复用设备支持四种形态单独使用，也可以在同一张网里混用。链网适合沿线站点串接，环网在一处断纤时业务反向绕行，星型网把多个末端站点收拢到中心机房，点对点则用于两端站所直连。

• 点对点：两端各放一台，两路光纤分别走不同路由与端子，避免同一管道施工同时中断两路；
• 链网：沿线站点依次串接，中心侧首站接入，适合站点间距均匀、纤芯紧张的线路；
• 环网：首末站点闭合，任一处断纤时业务从另一侧绕行，语音与数据不随单点故障中断；
• 星型网：中心机房放一台汇聚设备，各末端站点各配一台，按业务量分配接口与带宽。

图3：IDM GP2000-30E 双纤互备份点对点组网示意，两端经两路2.5G单模光纤互连

倒换验证是开通环节里需要做实的一步：断开主用光纤后，30 路电话应保持通话不中断，2 组隔离千兆以太网应继续转发。验证通过把光纤编号、电源回路与接口分配写入竣工资料，后续扩容按图施工，不必重新梳理线序。

典型应用场景

IDM GP2000-30E 以点对点部署为主，也可以按链网、环网或星型网收拢沿线站点，站点侧的电话、千兆数据与 E1 业务在中心机房还原后接入既有调度交换与数据设备。电力、轨道交通与军队政府专网的用法各有侧重，下面按行业分开说明。

电力专网：变电站调度电话与生产数据一纤回传

变电站与调度站之间同时需要调度电话、远动与保护信号的 E1 通道、站内生产数据通道。IDM GP2000-30E 在每座站点放一台，用一条 2.5Gbps 单模光纤把 30 路调度电话、2 组隔离千兆以太网与 E1 通道合路传输，机柜里不再堆叠电话光端机、E1 光猫与独立的数据设备。

生产控制与综合数据分走两个物理隔离千兆口，两组通道互不串通，边界按接口划开；语音按 ITU G.711 中 A 律编码、环路电流 25mA/路，可直接对接既有调度话路设备。供电侧按 DC-48V 与 AC220V 双电源接入，通信机房常见的 -48V 直流电源可以直接使用。

轨道交通通信：区间站点行车电话与监控数据同纤承载

车站、车辆段与区间设备房之间需要传送行车电话、信号数据与监控图像，站点沿线路分布、距离长短不一。IDM GP2000-30E 按链网或环网方式部署，一条 2.5Gbps 光纤把 30 路电话、2 组隔离千兆以太网与 E1 送到沿线站点，区间不必再为每类业务单独敷设纤芯。

接收机灵敏度优于-24dBm，区间长距链路的收光余量按光功率计实测值核算，弱光条件下仍可正常收光；1310nm 与 1550nm 双波长模块按区间损耗选型。监控与办公业务分走两个隔离千兆口，某一路异常不影响行车电话与信号通道。

军队与政府专网：物理隔离划开边界，双纤互备份保链路连续

军队与政府专网的远端站所常处于无人值守状态，供电与现场维护条件有限，对业务独立性与链路连续性要求高。IDM GP2000-30E 用 2 组物理隔离千兆以太网把涉密与非涉密业务分别承载，从接口层就分开，不依赖 VLAN 或 VPN 配置。

设备为标准 19 英寸 1U 机箱，部署在带温控的机柜内即可，工作温度 0ºC～40ºC、湿度 ≤90%（无凝结状态）。双纤互备份配置下，站间光缆一处中断时业务倒换到备用光路，配合 SNMP 网管接口与面板告警指示，中心机房可远程判断故障站点。

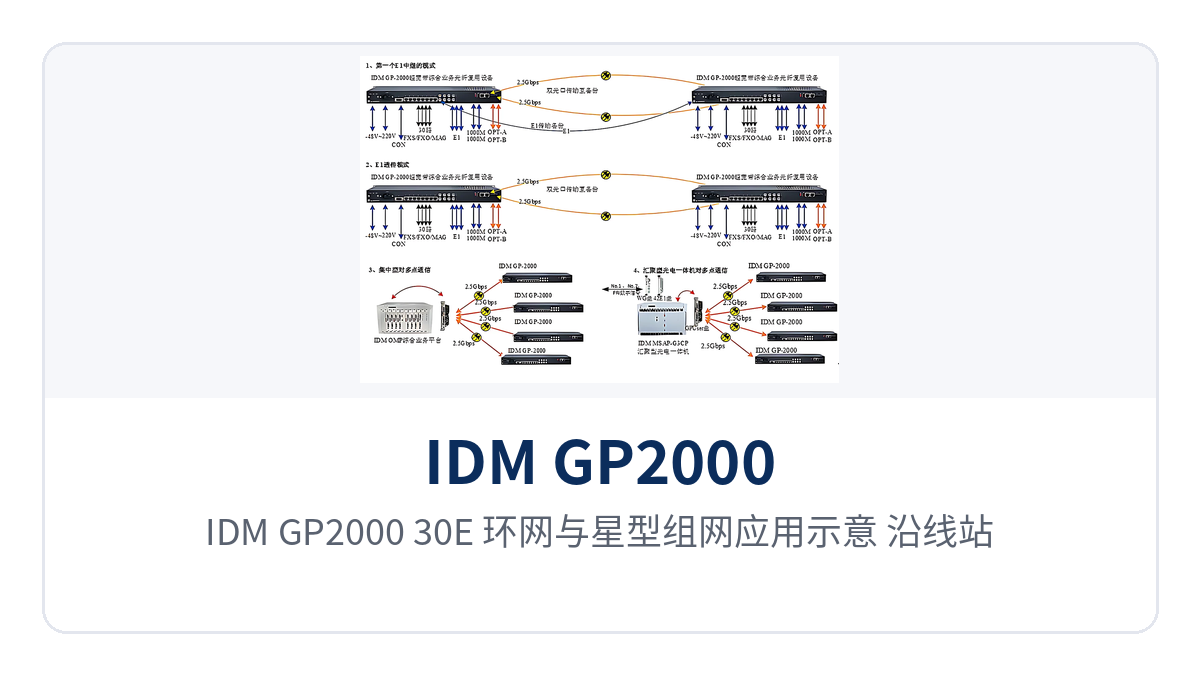

图4：IDM GP2000-30E 环网与星型组网应用示意，沿线站点经2.5G光纤汇聚至中心机房

怎么选型与开通调试

选型按业务路数、光纤条件、供电与环境三项逐项核对，开通按电源、光路、业务三层逐层验证。三项核对结果直接决定接口形态、光模块等级与电源接线方式，核对完再确认订货配置，可以避免设备到位后返工。

• 业务路数：确认电话路数是否在 30 路以内、接口形态取 FXO、FXS 还是磁石，确认千兆以太网是否为 2 组物理隔离、每组带宽需求，以及是否需要 1~4 个 E1 通道；
• 光纤条件：确认单模还是多模、波长取 1310nm 还是 1550nm、是否具备两路光纤做互备份，按发光功率与接收机灵敏度核算损耗预算；
• 供电条件：确认站点有 DC-48V 还是 AC220V，需要双电源时两路分别引自不同配电回路，整机功耗按 ≤100W 预留；
• 开通顺序：先核对电源制式与接地，再看光口收光，随后逐路验证电话通话、千兆转发与 E1 通道，最后做一次断纤倒换试验。

开通阶段常见的返工是电话接口形态与对端设备不匹配：话机直连需要 FXS 馈电与铃流，接到交换机外线侧需要 FXO，磁石话机需要磁石接口。现场先确认对端设备类型再定接口，比事后更换接口板省时间，接口按配置出厂，现场不需要自行改板。
