IDM DXC5000时隙交叉设备

IDM DXC5000 是一款 64K时隙交叉调度设备（PCM设备），由北京瑞光极远数码科技有限公司（Raytrans）研制，用于在 2.048Mbps E1 通道之间按 64K 时隙完成电话、音频、异步数据、V.35 数据与以太网业务的接入与交叉调度，是构建政府专网光纤通信方案、军队应急通信车方案及智慧矿山通信方案的重要PCM设备。

设备以 PCM30/32 帧结构组织时隙，随路信令与语音时隙一同传递，一条 E1 里的时隙可以按业务规划分配给不同方向的对端；同一批 64K 时隙既能送电话，也能按需改送数据或音频，分配方式由配置决定。作为时隙交叉设备，其PCM时隙调度能力为多业务接入提供了灵活支撑。

以 E1 为骨架的专网，线路数量由光缆与传输设备决定，可以调整的只有时隙怎么用。64K时隙交叉调度设备把一条 2.048Mbps 通道拆成 30 个可独立指配的 64K 单位，业务扩容或改向时只改交叉配置，不必新敷线路，线路利用率随之提高。瑞光极远（Raytrans）的PCM设备在政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案中均可实现灵活的时隙交叉调度，矿用本安型通信场景亦可依托该PCM设备完成业务接入与产品展示。

核心参数速览：E1基群 2.048Mbps · 64K时隙交叉 · 以太网 N×VC12≤50 · 电话/音频/V.35/异步数据 · DC 12V供电 · -20℃~+50℃

64K时隙交叉调度设备是什么？

从结构上看，IDM DXC5000 由 E1 接口单元、交叉调度单元与业务接口单元三部分组成。E1 接口负责 2.048Mbps 线路的收发与帧同步，交叉调度单元按 64K 时隙建立输入到输出的连接关系，业务接口单元把电话、音频、数据与以太网信号装进对应的时隙。

与只做复用的 PCM 设备相比，64K时隙交叉调度设备的差别在于连接关系可以改写。复用设备把某个接口固定映射到某个时隙，对应关系随出厂配置确定；交叉调度设备把映射关系放在配置表里，任意输入时隙可以调度到任意输出时隙，站点增减业务时改的是配置，不是电缆。这类 PCM 设备在政府专网光纤通信方案中常作为时隙调度节点使用，也在军队应急通信车方案里承担小体积、快开通的交叉调度角色。

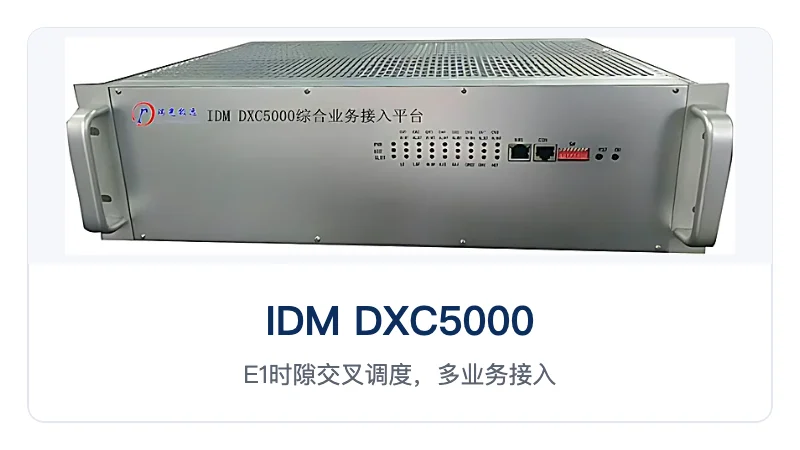

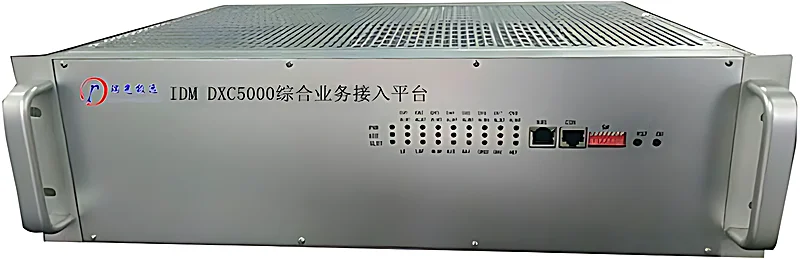

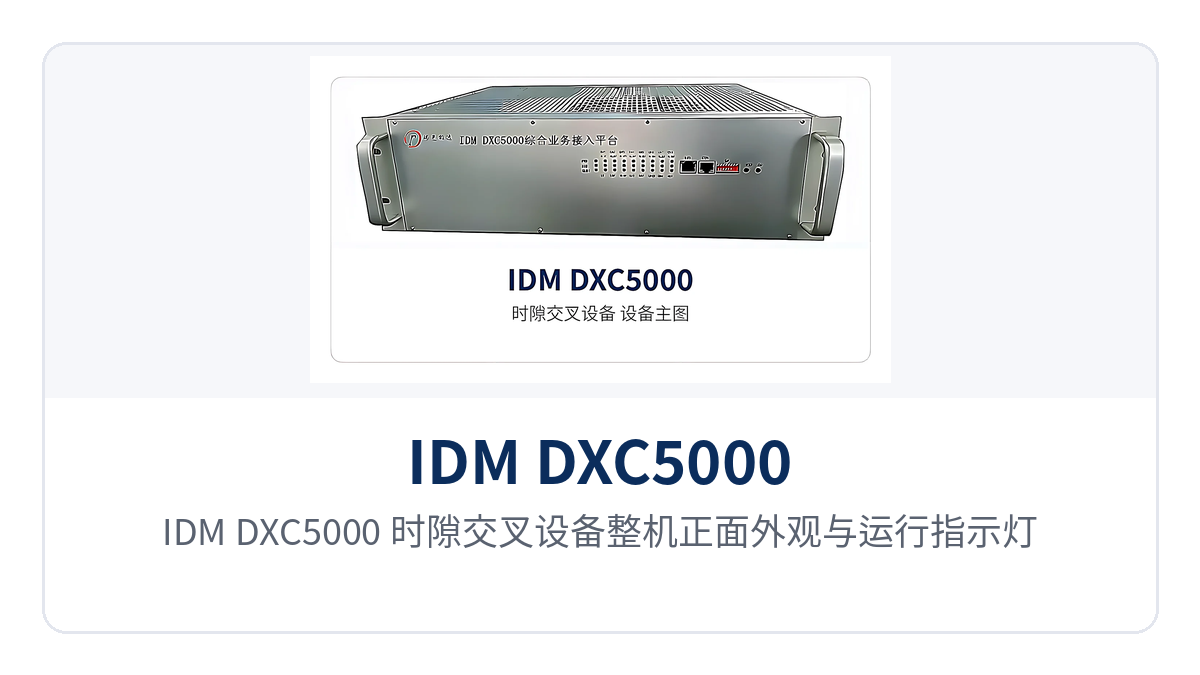

图1：IDM DXC5000 时隙交叉设备整机正面外观与运行指示灯

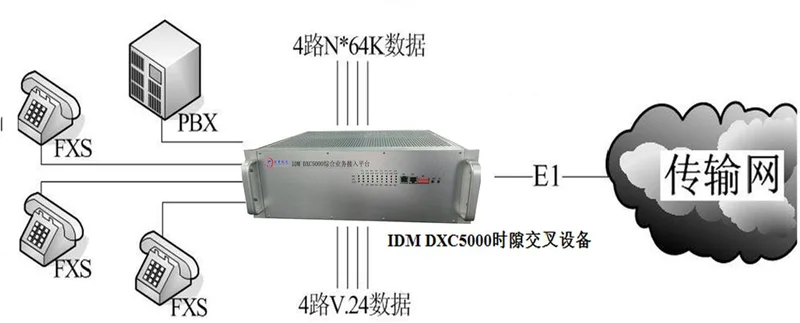

一台设备能接入哪些业务？

IDM DXC5000 把交叉调度与业务接入放在同一台整机内，功能按链路、业务与调度三条线索归并，各项能力及其作用见下表。选型时按项目的业务清单逐项对照，用不到的接口类型可以不做配置。瑞光极远（Raytrans）提供的这款 PCM 设备在同一平台上覆盖了从 E1 基群到电话、音频、异步数据与 V.35 的多种接入方式。

功能项	功能说明
时隙交叉调度	作为 PCM E1 时隙交叉设备（DXC），在 E1 通道之间按 64K 时隙建立交叉连接，实现时隙的交叉调度
E1 基群接口	提供 2.048Mbps E1 基群接入，支持 PCM30/32 帧结构与随路信令
以太网接口	提供符合 IEEE802.3 的以太网业务传输，速率 N×VC12（N≤50），支持全双工、半双工与自适应
电话接口	提供模拟电话用户线接入，音频范围 300Hz~3400Hz，采用 ITU G.711 A 律，环路电流 20mA/路
音频接口	提供平衡 600Ω 音频业务接入，音频范围 300Hz~3400Hz，采用 ITU G.711 A 律，回波损耗不低于 18dB
异步数据接口	提供符合 CCITT V.28 协议的异步数据接入，异步速率≤9600bps，同步速率 64Kbps
V.35 数据接口	提供符合 ITU-T V.35 建议的数据接入，接口类型 RJ-45，速率 n×64Kbps（n=0～31），终端接口符合 ISO2593 规定

表内七类能力对应现场的七种接线：E1 同轴或平衡线接传输设备，电话线接话机或交换机用户线，音频线接广播与扩音设备，串口线接远动与采集终端，V.35 线接路由器广域网口，网线接站内交换机。接线完成后按接口名称与时隙编号做一次核对，避免把业务配到错误的时隙上。在智慧矿山通信方案中，这类时隙交叉设备可与矿用本安型通信终端配合，把井下电话、监测数据与工业以太网业务分别装入不同时隙上传至井上调度中心。

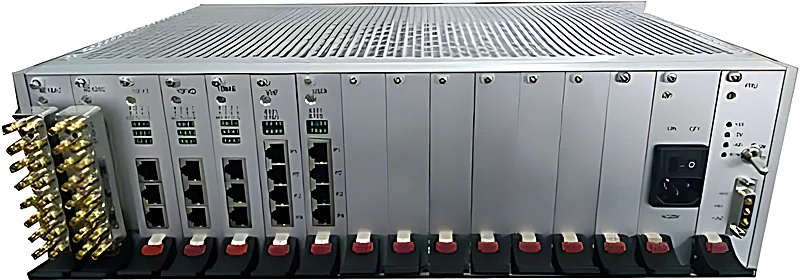

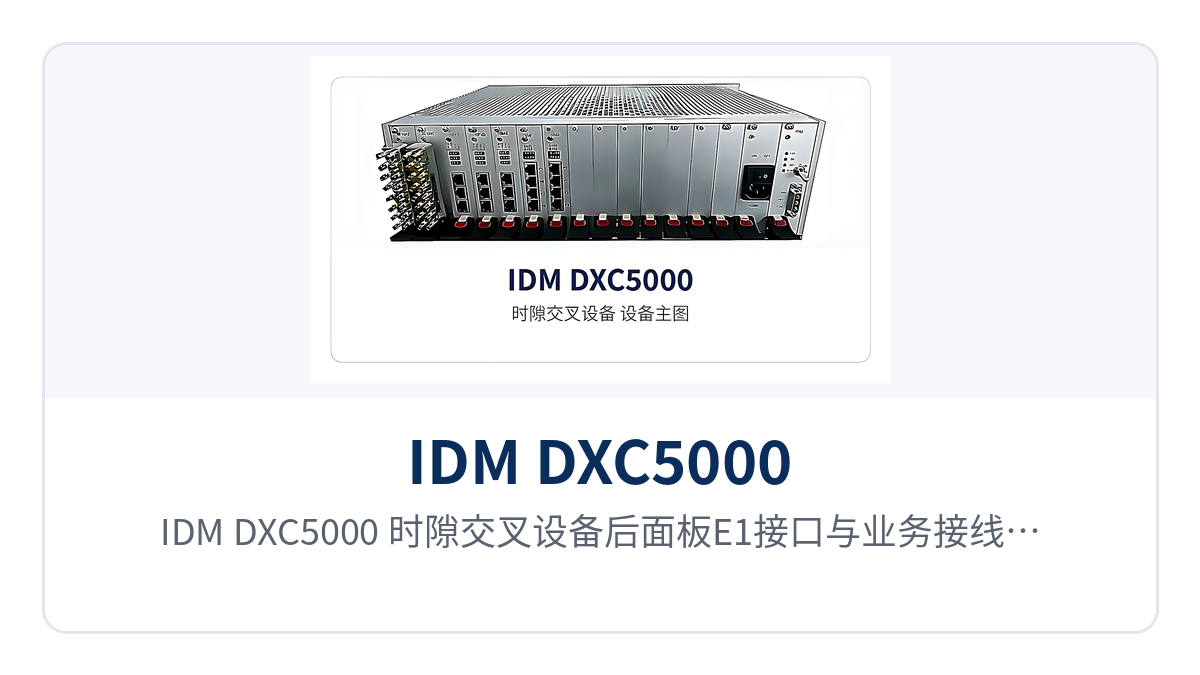

图2：IDM DXC5000 时隙交叉设备后面板E1接口与业务接线端子布局

技术参数

下列参数取自产品公开技术资料，接口指标对应 ITU-T G.703、ITU-T G.711、CCITT V.28 与 ITU-T V.35 等公开建议，具体配置与订货口径以厂家技术资料和商务确认为准。

项目	参数/指标	说明/适用条件
E1 码速率	2.048Mbps	E1 基群线路标准速率
E1 码型	HDB3	符合 ITU-T G.703 的线路码型
E1 标准协议	支持 ITU-T G.703	E1 接口遵循的国际建议
E1 阻抗	75Ω/120Ω	按对端设备选同轴或平衡
E1 帧结构	PCM30/32	每帧 32 个时隙，30 个承载业务
E1 信令	随路信令	信令随语音时隙一同传递
以太网传输速率	N×VC12（N≤50）	以太网帧封装进 VC12 容器后占用 N 条通道
以太网标准协议	支持 IEEE802.3	与站内交换机对接
以太网工作方式	全双工/半双工/自适应	与对端自协商速率与双工
电话音频范围	300Hz~3400Hz	模拟电话用户线接入
电话压缩率	ITU G.711 A 律	每路话路的编码方式
电话阻抗	三元复式阻抗 200Ω+560Ω//0.1μF	用户线接口阻抗
电话环路电流	20mA/路	话机馈电电流
音频频率范围	300Hz~3400Hz	平衡音频业务接入
音频阻抗	平衡 600Ω	音频接口阻抗
音频压缩率	ITU G.711 A 律	音频编码方式
音频回波损耗	不低于 18dB	音频接口指标
异步数据速率	异步≤9600bps、同步 64Kbps	电气特点符合 CCITT V.28 协议
V.35 接口类型	RJ-45	符合 ITU-T V.35 建议
V.35 传输速率	n×64Kbps（n=0～31）	按业务带宽逐级配置
V.35 终端接口	符合 ISO2593 规定	与同步数据终端对接
供电方式	DC 12V	站内直流电源或蓄电池组
整机功耗	≤120W	整机功耗上限
工作温度	-20℃~+50℃	野外与无人值守机房
相对湿度	0~95%（无凝结）	无凝结条件下正常工作

参数表里有三项直接决定部署方式：E1 阻抗按对端设备选 75Ω 同轴或 120Ω 平衡；以太网速率按 N×VC12 配置，N 取 50 以内；供电为 DC 12V，整机功耗不超过 120W，站内要有一路稳定的直流电源与对应的空开容量。DC 12V 供电与较宽的工作温度区间，使该 PCM 设备便于装进应急通信车的车载机柜，也适合智慧矿山通信方案中井口机房与井下本安型通信设备之间的中继节点部署。

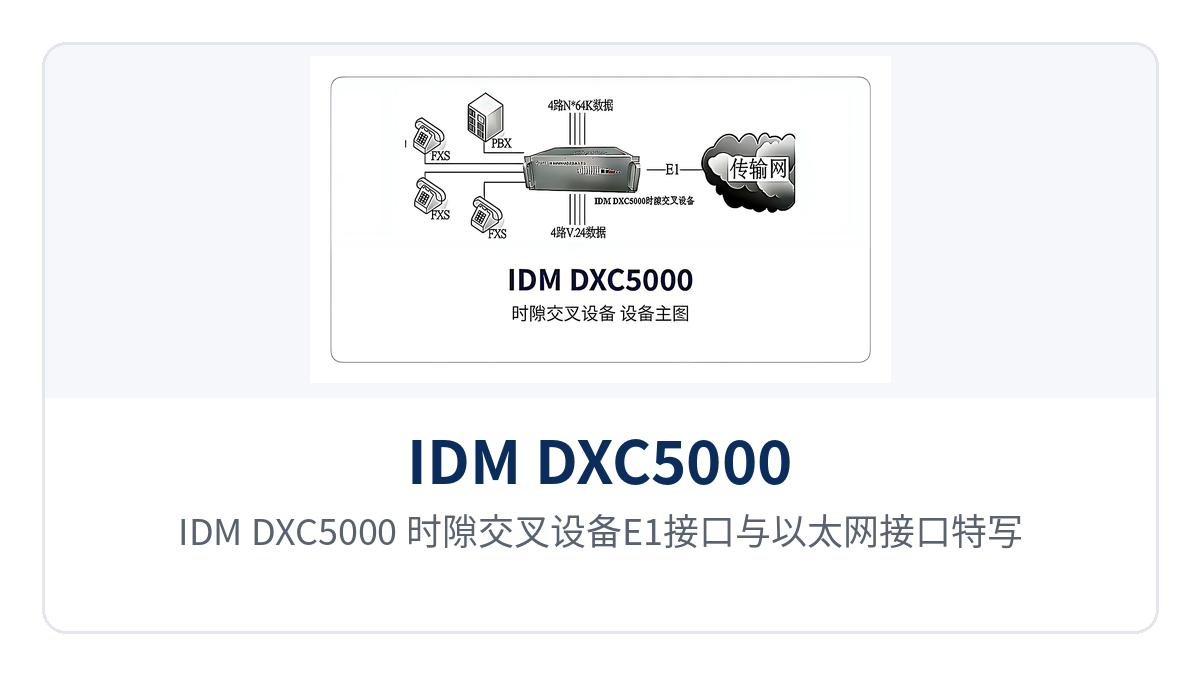

图3：IDM DXC5000 时隙交叉设备E1接口与以太网接口特写

64K时隙交叉怎么提升专网线路利用率？

PCM30/32 是 E1 基群的帧结构：每帧 32 个时隙，TS0 用于帧同步与告警，TS16 承载随路信令，其余 30 个时隙各承载一路 64K 业务，30×64K 加上帧开销构成 2.048Mbps 的线路速率。交叉就发生在这 30 个业务时隙上，颗粒为 64K。

按 64K 指配的好处是线路不必按业务峰值预留。PCM30/32时隙分配以 64K 为单位，语音每路占一个时隙，异步数据在 9600bps 以内同样占一个 64K 时隙，V.35 数据按 n×64K 逐级扩展，几条小带宽业务合起来才占满一条 E1，空出的时隙留给后续新增的话路或数据口。在政府专网光纤通信方案中，这种按需指配的方式可以让一条 E1 同时承载办公电话、远动数据与视频监控回传等多类业务。

调整路径也很短。站点新增一路电话或改送另一个方向时，在交叉配置里把对应输入时隙指到目标输出时隙即可，外部光缆、E1 配线与对端设备都不动。施工与验收按配置表逐条核对输入、输出与时隙编号，比重新布放线缆更快，也少了停业务的窗口。瑞光极远（Raytrans）的时隙交叉设备正是按这一思路，为政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案提供统一的产品展示与调度能力。

图4：IDM DXC5000 时隙交叉设备在通信机柜内的安装与E1配线

以太网业务怎么用 N×VC12 接入窄带专网？

以太网接口按 N×VC12 承载，指以太网帧封装进 VC12 容器后占用 N 条 2.048Mbps 通道，N 不超过 50。按一个 VC12 折算 2.048Mbps 估算，N 取 50 时以太网通道的等效带宽约 102Mbps，站内办公网、视频监控回传与数据采集可以在同一条 E1 骨架里与窄带业务并存，这也是 PCM 设备在专网接入侧常见的产品展示形态。

接口支持全双工、半双工与自适应，与站内交换机对接时按自协商速率工作，不必手工设定双工模式。E1时隙交叉把以太网占用的 VC12 与话路占用的 64K 时隙分开排队，窄带专网为 IP 业务扩容时，改造只发生在接入节点，中心侧与既有线路保持原样。

-20℃~+50℃与 DC 12V 供电适合哪些现场？

工作温度 -20℃+50℃、相对湿度 095%（无凝结），供电 DC 12V、整机功耗不超过 120W，这组指标对应没有空调、没有专人值守的机房与机柜。野外基站、公路与矿山的分区机房、应急通信车上的机架，昼夜温差与湿度变化都超出办公机房的范围，宽温设计让 PCM设备在这些位置长期开机而不必额外加装温控。

DC 12V供电便于与站内直流屏、蓄电池组或车载电源对接，市电中断后由电池组继续供电，交换与传输设备同步维持运行。接线前核对电源容量与极性，机柜内预留散热空间，湿度接近上限的站点加装除湿措施，避免凝露落在接口上。

图5：IDM DXC5000 时隙交叉设备DC 12V电源端子与机箱散热布局

典型应用场景

政府专网、军队应急通信与智慧矿山三类现场的共同点是以 E1 为传输骨架、业务类型杂而单点带宽不大，差别主要在业务组合与部署条件。下列三个场景说明 64K时隙交叉调度设备在其中的位置与配置思路。

政府专网：委办局之间的电话与办公网共用一条E1

政府专网的接入点多在委办局机房，到汇聚节点通常只有一到两条 E1 通道，站内需要电话、传真、办公网与视频会议回传。IDM DXC5000 用电话接口接话机与交换机用户线，用以太网接口接站内交换机，两类业务按时隙分配到同一条 E1 上送到汇聚节点，不必为每类业务单独申请线路，这正是瑞光极远政府专网光纤通信方案中时隙交叉设备的典型用法。

业务调整在专网里是常态：新设科室加电话、某个委办局搬迁、临时指挥点接入。交叉配置随时隙调整，既有话路不受影响；E1 阻抗按对端设备选 75Ω 或 120Ω，与既有传输设备对接时不必更换接口。

军队应急通信：车载机架上的快速开通

应急通信车的机架空间与供电都受限，车上一般已有微波或卫星提供的 E1 通道，需要接入的是指挥电话、电台音频与指挥信息系统的数据。IDM DXC5000 以 DC 12V 取用车载电源，一台整机完成多类业务接入与 64K 时隙交叉调度，开通时按预案调出配置即可，与 Raytrans 军队应急通信车方案的快速部署要求相契合。

车载环境的温度变化与连续供电对设备不利，-20℃~+50℃ 的工作范围覆盖驻车与行驶中的常见工况；整机功耗不超过 120W，长时间由车载电池供电时对电量的压力可控。

智慧矿山：井上与井下分区机房的业务汇聚

矿井通信分井上与井下两部分，井上调度室到分区机房、井口到井下变电所之间常以 E1 通道连接，业务包括调度电话、皮带与提升系统的监控数据、工业电视回传。IDM DXC5000 把电话与数据接入后按时隙分配到不同方向，以太网接口为工业电视与监测系统提供 N×VC12 通道，构成智慧矿山通信方案中的汇聚节点；面向井下部署时，矿用本安型通信的选型要求也需在接口与供电环节一并核对。

井下与野外的机房湿度高、温差大，0~95%（无凝结）的湿度范围与宽温指标为长期运行留出余量。时隙交叉能力让同一对 E1 在不同分区承载不同业务，分区扩容时只在机房侧改配置，井下线路不动。

结语

作为一款 64K时隙交叉调度设备，IDM DXC5000 把 E1 时隙的分配权交回给业务规划：电话、音频、异步数据、V.35 数据与以太网按 64K 颗粒共用一条 E1 骨架，线路利用率随业务调整同步提高。

DC 12V 供电、整机功耗不超过 120W、-20℃~+50℃ 的工作范围，使同一型号可以覆盖政府专网机房、军队应急通信车与智慧矿山的分区机房。北京瑞光极远数码科技有限公司可结合站点拓扑与业务清单，提供接口配置与交叉方案的建议。
