IDM-30FNV4多业务视频光端机
IDM-30FNV4多业务视频光端机集成度高，19英寸1U标准机箱设计，支持4路视频全数字无压缩传输；8bit数字编码，兼容PAL、NTSC、SECAM视频制式；提供8组透传E1通道的同
概述:
IDM-30FNV4多业务视频光端机集成度高，19英寸1U标准机箱设计，支持4路视频全数字无压缩传输；8bit数字编码，兼容PAL、NTSC、SECAM视频制式；提供8组透传E1通道的同时，支持2组可划分VLAN的共享线速100M以太网接入；提供30路64K或n×64K速率的语音、数据、图像等20多种用户接口。
产品特性:
支持4路全数字无压缩视频传输；
兼容PAL、NTSC、SECAM视频制式；
提供8组透传E1通道，
支持2组可划分VLAN的共享线速100M以太网接口；
提供30路PCM多业务接入；
无电磁干扰（EMI）、射频干扰（RFI）；
采用插卡式结构设计，可灵活配置20多种64K数据、语音业务；
具有完善的网管功能，可在线实时监控。
技术规格:
光接口
接口类型 | FC(可定制SC等) | 光纤模式 | 单模(可选多模) |
接收机收/发速率 | 155Mbps/155M bps | 接收机收/发波长 | 1310nm/1550nm |
发射机收/发速率 | 155M bps/155M bps | 发射机收/发波长 | 1550nm/1310nm |
发光功率 | -15～-8dBm | 接收机灵敏度 | 优于-21dBm |
传输距离 | 20Km，可选装远距离光模块实现更远距离的光纤传输。 | ||
视频
接口类型 | BNC | 亮度非线性 | <3% |
视频采样位宽 | 8bit | 视频带宽 | 0Hz~6.5MHz |
微分相位(DP) | <0.7o | 微分增益(DG) | <0.7% |
输入过载电压 | 1.5VP-P(典型值) | 输入/输出电压 | 1VP-P(典型值) |
输入/输出阻抗 | 75Ω(非平衡) | 视频信噪比 | ≥70dB(加权) |
以太网
接口类型 | RJ-45 | 传输速率 | 10M/100M自适应 |
标准协议 | 支持IEEE802.3 | 工作方式 | 全/半双工/自适应 |
FXO/FXS****接口
音频范围 | 300Hz～3400Hz | 压缩率 | ITU G.711中A律 |
阻抗 | 三元复式阻抗200Ω+560Ω//0.1μF | 环路电流 | 25mA/路 |
数据
接口类型 | RJ-45 |
数据类型 | RS-232、RS422(4线制)、RS485(2线制) |
电源及功耗
供电方式 | AC220V/DC-48V/DC 9V | 整机功耗 | ≤40W |
环境条件
工作温度 | -30oC～+50oC | 相对湿度 | 0～95%（无凝结） |
产品尺寸
长度×深度×高度 | 440×230×45 (mm) |

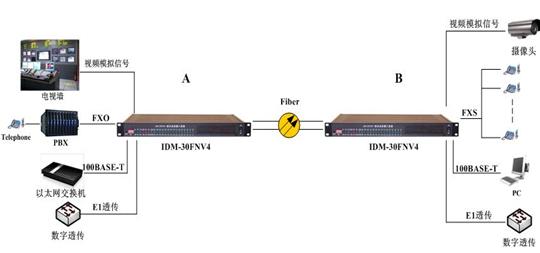

应用示例:
