IDM-30FNV4多业务视频光端机

4路视频E1复合光端机是把4路视频、8组E1通道、以太网与30路PCM语音数据业务复合到一条光纤上传输的光端机，IDM-30FNV4多业务视频光端机由北京瑞光极远数码科技有限公司研制，作为专业光端机厂家瑞光极远的代表产品，广泛应用于电力能源专网、轨道交通与高速公路通信、部队政府专网中站点分散、光纤资源紧张的场合。该多业务光端机采用19英寸1U标准机箱与插卡式结构设计，支持4路视频全数字无压缩传输，兼容PAL、NTSC、SECAM视频制式；在提供8组透传E1通道的同时，支持2组可划分VLAN的共享线速100M以太网接入；另提供30路64K或n×64K速率的语音、数据、图像等20多种用户接口，标准配置单模传输距离20Km。瑞光极远可提供政府专网光纤通信方案、军队应急通信车方案及电力能源专网通信方案，满足视频光端机、PDH光端机等多场景产品展示需求。

核心参数速览：4路无压缩视频 · 8路E1透传 · 2路VLAN百兆 · 30路PCM插卡 · 155M FC单模光口 · 传输距离20Km · 接收机灵敏度优于-21dBm · 工作温度-30℃～+50℃ · 19英寸1U机箱440×230×45mm · 整机功耗≤40W

4路视频E1复合光端机是什么设备？

4路视频E1复合光端机是把视频、E1、以太网与PCM四类业务收敛到一对光纤上的站点侧传输设备。IDM-30FNV4多业务视频光端机按这一思路设计，一台1U机箱内的插卡式业务盘同时承担视频回传、E1透传、网络接入与语音数据接入任务，站点侧不需要为每一类业务分别部署独立的传输设备，机柜空间、配线数量与故障点随之减少。作为专业光端机厂家瑞光极远旗下的多业务光端机产品，该设备在产品展示中面向政府专网光纤通信方案、军队应急通信车方案、电力能源专网通信方案等场景提供一体化接入能力。

传统专网站点通常按业务分别选型，视频走同轴电缆或视频光端机，E1中继走PDH光端机，语音与低速数据走PCM复用设备，三类设备各自占用机柜位置与光纤资源。IDM-30FNV4多业务视频光端机把这些业务复合到同一对光纤上传输，视频以全数字无压缩方式传送，E1通道透传不改变原有业务内容，以太网接入可划分VLAN，30路64K业务按插卡方式逐步扩展。相比单独部署视频光端机与PDH光端机，该多业务光端机在政府专网光纤通信方案、军队应急通信车方案、电力能源专网通信方案中可有效降低设备种类与运维复杂度。

IDM-30FNV4多业务视频光端机的视频通道采用8bit数字编码，视频采样位宽8bit、视频带宽0Hz～6.5MHz，亮度非线性<3%，微分相位(DP)<0.7°，微分增益(DG)<0.7%，视频信噪比≥70dB（加权）。视频信号经数字编码后直接在光纤中传输，链路上无电磁干扰（EMI）、射频干扰（RFI），适合变电站、牵引变电所等强电磁环境下的画面回传。

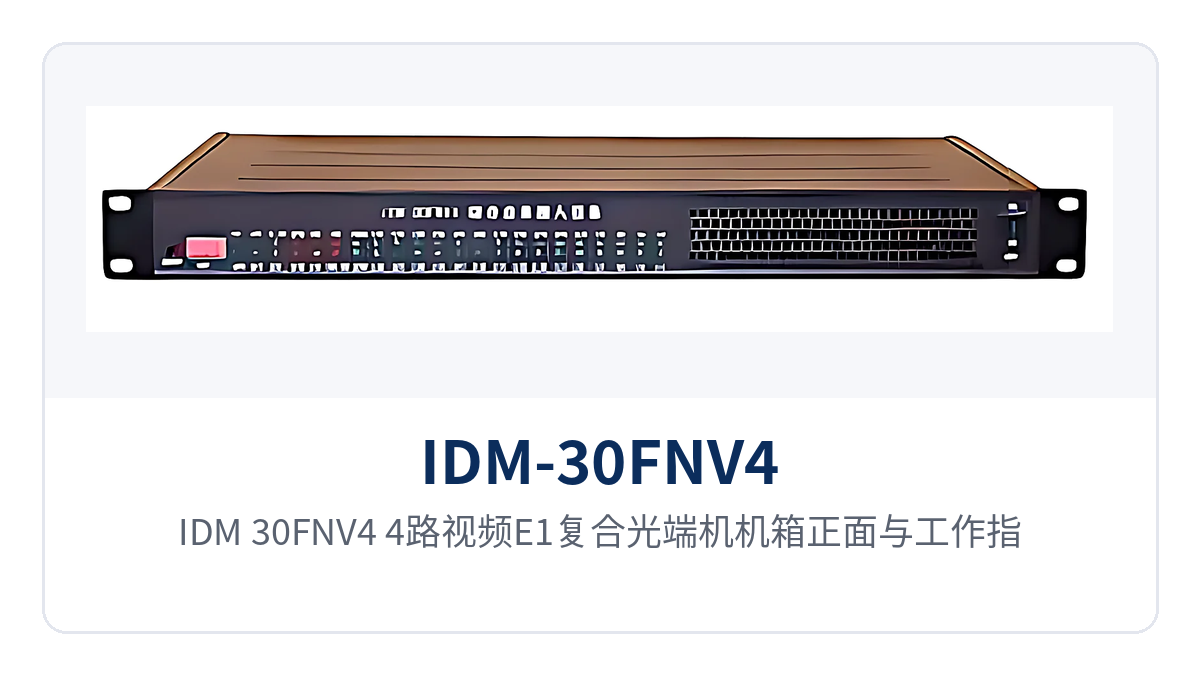

图1：IDM-30FNV4 4路视频E1复合光端机机箱正面与工作指示灯

一台设备如何同时承载视频E1以太网与PCM业务

IDM-30FNV4多业务视频光端机在19英寸1U机箱内完成视频、E1、以太网与PCM业务的复用传输，核心功能如下表所示。

功能项	功能说明
4路无压缩视频	支持4路视频全数字无压缩传输，视频以8bit数字编码上纤，不做压缩编码，画面细节与多路业务同步关系不受编解码环节影响
多制式兼容	兼容PAL、NTSC、SECAM视频制式，前端摄像机不需外加制式转换设备
8组透传E1通道	提供8组透传E1通道，E1业务以透传方式延伸至对端，原有帧结构与时隙划分保持
2组VLAN以太网	提供2组可划分VLAN的共享线速100M以太网接口，接口类型RJ-45，10M/100M自适应，支持IEEE802.3标准协议，全/半双工自适应
30路PCM多业务接入	提供30路64K或n×64K速率的语音、数据、图像等业务接入，可配置20多种用户接口
无干扰传输	视频与数据业务在光纤中传输，无电磁干扰（EMI）、射频干扰（RFI）
插卡式结构	采用插卡式结构设计，20多种64K数据、语音业务可按现场需求灵活配置
网管功能	具有完善的网管功能，可在线实时监控设备运行状态

技术规格：光接口、视频、以太网与PCM接口参数

IDM-30FNV4多业务视频光端机的接口与指标按业务类型分列，光接口为标准FC型式并按工程需要定制SC等接口型式，光电两端成对使用。

光接口参数

项目	参数/指标	说明/适用条件
接口类型	FC（可定制SC等）	光跳线接口按现场光缆成端方式选配
光纤模式	单模（可选多模）	20Km单模传输配置
接收机收/发速率	155Mbps/155Mbps	光链路标称速率
接收机收/发波长	1310nm/1550nm	收发双波长配对使用
发射机收/发速率	155Mbps/155Mbps	光链路标称速率
发射机收/发波长	1550nm/1310nm	与对端波长配对
发光功率	-15～-8dBm	发射侧输出光功率
接收机灵敏度	优于-21dBm	接收侧可正常工作的光功率下限
传输距离	20Km	可选装远距离光模块实现更远距离的光纤传输

视频接口参数

项目	参数/指标	说明/适用条件
接口类型	BNC	摄像机、监视器侧视频接口
视频采样位宽	8bit	全数字无压缩取样精度
视频带宽	0Hz～6.5MHz	覆盖标清视频基带带宽
亮度非线性	<3%	画面亮度失真指标
微分相位(DP)	<0.7°	彩色信号相位失真指标
微分增益(DG)	<0.7%	彩色信号幅度失真指标
输入过载电压	1.5VP-P（典型值）	输入端不饱和电压
输入/输出电压	1VP-P（典型值）	标准视频信号电平
输入/输出阻抗	75Ω（非平衡）	与常规视频设备阻抗匹配
视频信噪比	≥70dB（加权）	加权测量口径，反映画面噪声水平

以太网接口参数

项目	参数/指标	说明/适用条件
通道数量	2组	两组分别共享线速100M带宽，可划分VLAN
接口类型	RJ-45	接入交换机、网络摄像机等设备
传输速率	10M/100M自适应	按接入网络速率自适应
标准协议	支持IEEE802.3	兼容通用以太网设备
工作方式	全/半双工/自适应	与对端设备协商

语音与数据接口参数

项目	参数/指标	说明/适用条件
语音业务容量	30路64K或n×64K	语音、数据、图像等业务共30路
音频范围	300Hz～3400Hz	电话语音带宽
压缩率	ITU G.711中A律	语音编码方式
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	与程控交换机、话机侧匹配
环路电流	25mA/路	每路电话馈电电流
数据接口类型	RJ-45	设备侧数据口
数据类型	RS-232、RS422（4线制）、RS485（2线制）	按现场控制、采集设备接口类型选配

电源、功耗、环境与结构参数

项目	参数/指标	说明/适用条件
供电方式	AC220V/DC-48V/DC 9V	按机房与现场电源条件选配
整机功耗	≤40W	整机运行功耗
工作温度	-30℃～+50℃	户外机柜与温差较大机房适用
相对湿度	0～95%（无凝结）	高湿环境适用条件为无凝结
产品尺寸	440×230×45mm（长×深×高）	19英寸1U标准机箱，插卡式结构

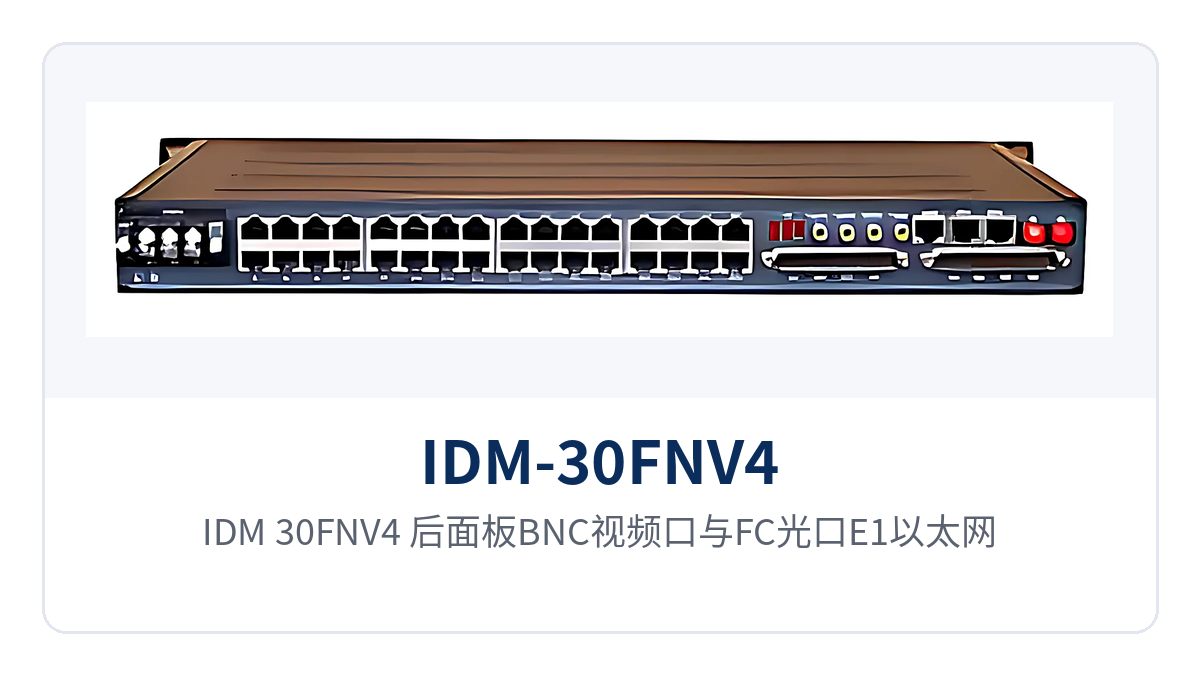

图2：IDM-30FNV4 后面板BNC视频口与FC光口E1以太网接口

8组E1透传光端机能接什么设备？

8组E1透传光端机的E1通道用来把现场已有的E1业务原样送到对端，可对接程控交换机中继、基站与传输设备、E1网桥、E1接口转换器以及带E1口的保护与调度装置。透传的含义是设备不解析E1内部的话路与信令内容，只把通道从一端搬到另一端。作为专业光端机厂家，瑞光极远在产品展示中明确标注了这类透传通道的对接能力，方便选型时逐项核对。

E1接口的公开标准是ITU-T G.703，标称速率2.048Mbps，线路码型为HDB3，按PCM30/32帧结构每帧划分为32个64K时隙。IDM-30FNV4多业务视频光端机的透传通道只完成光—电、电—光转换与时钟恢复，业务侧的帧结构、信令方式与时隙划分在对端保持不变，跨站点的E1专线、中继与时钟同步关系不受影响。这一特性使该款多业务光端机在政府专网光纤通信方案、军队应急通信车方案以及电力能源专网通信方案中，都能承担E1通道的延伸与中继任务。

8组E1通道与4路视频、2组以太网、30路PCM业务共用155M光链路，方案阶段应按各类业务的实际带宽汇总核算光路容量，并留出扩容余量；现场接线按设备侧接口型式选用相应线缆，成端、屏蔽与接地按通信机房施工规范执行，开通时逐组核对E1通道的误码与告警状态。

30路PCM插卡光端机支持哪些业务？

30路PCM插卡光端机支持语音、数据、图像等20多种用户接口，单路速率为64K或n×64K，业务种类与数量由插在机箱内的业务盘决定，按现场业务清单配置即可。

语音业务通过FXO/FXS接口接入程控交换机或话机，音频范围300Hz～3400Hz，压缩率采用ITU-T G.711中A律，阻抗为三元复式阻抗200Ω+560Ω//0.1μF，环路电流25mA/路；数据业务通过RJ-45接口接入，支持RS-232、RS422（4线制）、RS485（2线制）三种类型，可对接采集终端、控制设备与图像类业务装置。

配置时先按现场清单统计语音、数据、图像各业务的种类与路数，再按槽位分配对应的业务盘，随后核对供电方式与机箱安装空间，最后接好光路逐项开通业务并测通。插卡式结构的好处是业务扩容时只需增加或更换业务盘，不必更换整机，站点改造时的投入与停机时间都可控。瑞光极远在产品展示中同步提供PDH光端机与多业务光端机的选型对照，便于按业务类型快速定位所需机型。

视频光端机的2组VLAN隔离以太网怎么用？

视频光端机的2组以太网接口分别共享线速100M带宽，可通过划分VLAN把不同用途的流量分开，在同一对光纤上形成两条逻辑独立的网络通道。

两组以太网接口类型均为RJ-45，传输速率10M/100M自适应，支持IEEE802.3标准协议，工作方式为全/半双工/自适应，与对端交换机按端口协商即可对接，两端的光电转换由同一台IDM-30FNV4多业务视频光端机成对完成。

视频光端机VLAN隔离的常见做法是让一组以太网承载监控画面、办公等业务流量，另一组承载设备网管或保护、自动化等生产类流量，两组流量互不串扰。现场只需在两端设备与交换机上配置对应的VLAN，不需要为第二条网络另敷一根光纤，专网内网与生产网可以在同一条光缆上并行运行。在政府专网光纤通信方案与电力能源专网通信方案中，这种VLAN隔离方式常被用来在同一对光纤上区分生产类与管理类流量。

宽温多业务视频光端机适合哪些现场？

宽温多业务视频光端机适合户外机柜、无人值守站点与温度波动较大的机房，判断依据是工作温度范围、供电方式与传输距离三项能否覆盖现场条件。

IDM-30FNV4多业务视频光端机的工作温度为-30℃～+50℃，相对湿度0～95%（无凝结），整机功耗≤40W，支持AC220V、DC-48V与DC 9V三种供电方式；标准配置20Km单模传输，接收机灵敏度优于-21dBm，可选装远距离光模块实现更远距离的光纤传输，符合野外站点、沿线机柜与末端机房的使用条件。

电力与能源专网

变电站、配电房与新能源场站的摄像头、调度电话与保护通道分布在不同站点，站间距离常常超出电缆传输范围。IDM-30FNV4多业务视频光端机用一根光纤把4路视频、8组透传E1、2组VLAN以太网与30路PCM语音数据业务一并送回集控站或调度中心，E1通道可用于保护与自动化业务的通道延伸，视频通道用于设备巡视与周界监看，电话通道用于站间调度通话；-30℃～+50℃的工作温度与DC-48V供电方式适配户外机柜与无人值守站点的运行条件。瑞光极远在电力能源专网通信方案中正是以这款多业务光端机作为站点侧的多业务接入节点。

轨道交通与高速公路

轨道交通与高速公路沿线的车站、区间设备房、收费站、隧道与服务区之间距离长、点位分散，通信业务包含视频监控、调度电话、广播与设备状态数据。IDM-30FNV4多业务视频光端机的20Km单模传输与优于-21dBm的接收灵敏度覆盖相邻站点之间的典型距离，沿线无人值守机房可依托-30℃～+50℃工作温度与DC-48V供电运行；E1通道用于站间业务中继，2组可划分VLAN的百兆以太网分别承载视频与设备数据，30路PCM通道承接电话与广播业务，沿线敷设一根光缆即可满足多类业务的接入需求。

部队与政府专网

部队与政府专网的站点分散、业务独立性强，对链路自主可控与业务隔离的要求较高。IDM-30FNV4多业务视频光端机把视频、E1、以太网与语音业务复合在自有光纤上传输，2组以太网通过VLAN划分实现业务隔离，30路64K业务按插卡方式按需配置，配合网管功能在线实时监控设备运行状态，适合在营区、哨所与分散办公点之间建立统一的多业务传输通道。在军队应急通信车方案中，该机型可依托DC-48V与DC 9V供电方式在车载环境下快速开通；在政府专网光纤通信方案中，则可作为末端站点的多业务光端机接入设备使用。

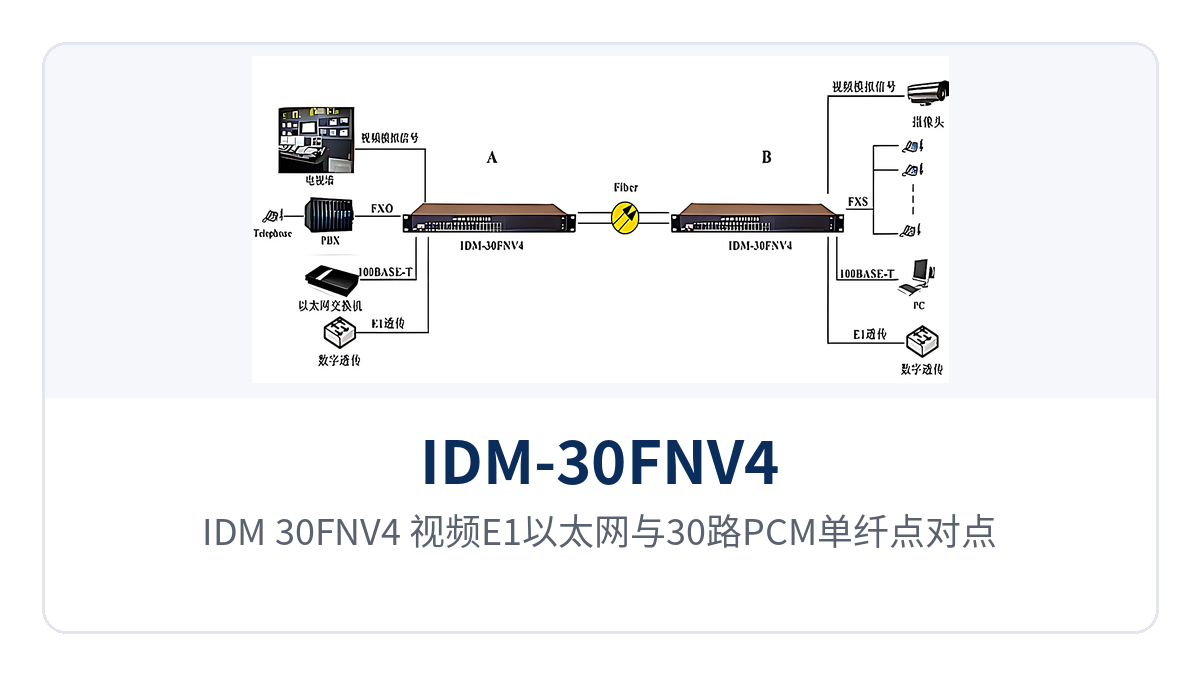

图3：IDM-30FNV4 视频E1以太网与30路PCM单纤点对点组网示意

差异化价值

差异化能力	技术支撑	现场价值
单纤承载4路视频8路E1与2路VLAN以太网	同一对光纤上同时传输4路全数字无压缩视频、8组透传E1通道与2组可划分VLAN的共享线速100M以太网	单纤承载4路无压缩视频加8路E1加2路VLAN隔离百兆以太网，站点侧不再分别部署多台单业务设备
20Km单模长距与野外链路适应性	155M FC单模光口，发光功率-15～-8dBm，接收机灵敏度优于-21dBm，传输距离20Km，工作温度-30℃～+50℃	20Km单模传输、接收机灵敏度优于-21dBm，适配野外长距链路与沿线无人值守机房
30路PCM插卡式按需扩容	30路64K或n×64K插卡式业务盘，支持20多种64K语音、数据业务	30路PCM插卡式配置，20多种64K语音数据业务按需扩容

作为光端机厂家，瑞光极远同时提供视频光端机、PDH光端机与多业务光端机等系列产品，产品展示中按业务类型与通道数量分类列出，便于在政府专网光纤通信方案、军队应急通信车方案与电力能源专网通信方案中按需选型。

小结

IDM-30FNV4多业务视频光端机是一台把视频、E1、以太网与PCM业务复合到一条光纤上的4路视频E1复合光端机：4路无压缩视频保证画面质量，8路E1透传承接既有专线业务，2路VLAN百兆以太网实现业务隔离，30路PCM插卡业务承载语音与数据接入并按需扩容；标准配置20Km单模传输、-30℃～+50℃宽温运行与19英寸1U插卡式结构，使这台设备适配电力能源专网、轨道交通与高速公路通信、部队政府专网的野外站点与分散点位，选型时可按现场业务清单核对接口路数、供电方式与传输距离，并以厂家技术资料和商务确认为准。无论是作为独立的多业务光端机使用，还是与PDH光端机配合组网，瑞光极远都能提供从产品展示到方案落地的完整支持，满足政府专网光纤通信方案、军队应急通信车方案和电力能源专网通信方案等多样化需求。
