IDM-30EN-32综合业务复用设备

一纤多业务32路电话光端机是指用一根光纤同时承载32路语音、4组E1透传接口与2路线速100M以太网，并在远端还原出相应用户接口的光纤复用终端；IDM-30EN-32综合业务复用设备即属于这一类设备，也常被归类为多业务光端机。IDM-30EN-32以光纤作为传输介质，利用标准光纤或E1传输通道（G.703标准），采用PCM30/32制式，把需要传输的电话业务信号与数据信号转换成光信号后经光纤传输到远端，由北京瑞光极远数码科技有限公司（Raytrans）研制，适用于电力专网、公安专网、银行专线等站点的电话与网络业务回传，在政府专网光纤通信方案中同样可以作为末端接入设备使用。

专网末端站点通常既要电话、调度数据这类窄带通道，又要一条跑业务系统回传的以太网通道。IDM-30EN-32把两类需求合并到一台19英寸1U设备上：单台设备同时提供32路语音与2路线速100M以太网接口，4组E1接口支持透传、兼容现场已有的G.703传输通道，光接收灵敏度优于-34dBm、接收动态范围34dBm，长距离弱光链路也能保持业务连续。对于需要电话光端机或PDH光端机的场景，这款产品展示出PCM复用与PDH传输相结合的优势，也常见于智慧矿山通信方案、军队应急通信车方案等对语音和数据混合接入有要求的项目。选择光端机厂家时，瑞光极远（Raytrans）提供的这类多业务光端机可同时满足电话、E1与以太网的综合接入需求，便于在政府专网光纤通信方案中统一规划。

核心参数速览：32路语音 · 4组E1透传 · 2路100M · 1U机箱 · 光口155Mbps/1310nm · PCM30/32制式

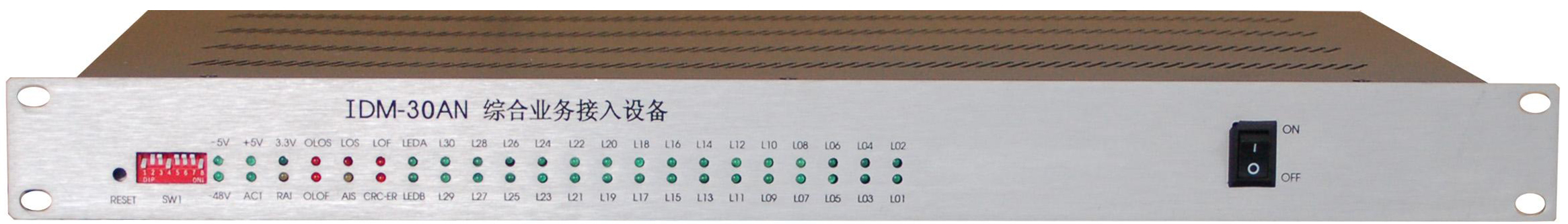

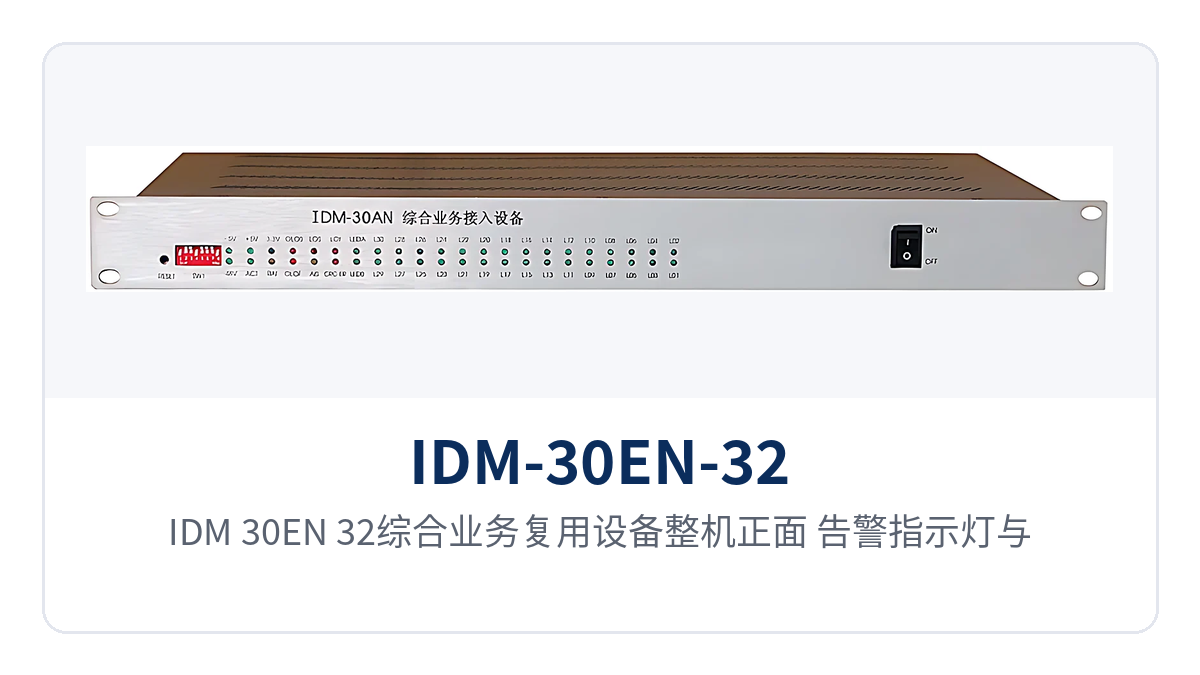

图1：IDM-30EN-32综合业务复用设备整机正面、告警指示灯与FXO/FXS、E1、FC光口布局

一纤多业务32路电话光端机是什么设备？

一纤多业务32路电话光端机是一台把语音、E1与以太网三类业务复用进同一根光纤的综合业务复用设备，属于PCM复用技术路线的典型产品。IDM-30EN-32的核心能力是把标准的32路语音业务、4组透传E1接口与2组线速100M以太网接口收进一个19英寸1U标准机箱，对端设备收到光信号后还原出对应的FXO/FXS电话口与RJ-45以太网口。作为一款多业务光端机，它在产品展示中常被拿来与PDH光端机、电话光端机做对比，而瑞光极远（Raytrans）的这款产品在业务密度与接口丰富度上都有明显优势。

IDM-30EN-32采用PCM30/32制式，把32路64K话路按时隙组织进155M光通道；E1接口码速率2048kbit/s±50ppm、码型HDB3、帧结构PCM30/32均按ITU-T G.703建议设计，可以与现场既有的PCM基群链路或SDH/PDH链路空余的E1通道直接对接。现场已有光缆时，用一对设备点对点组成光纤链路，把远端站点的32路电话与2路百兆以太网一次带回中心机房；本地光路中断、E1失步等异常都有面板告警指示可查，配合功能控制开关便于开通与维护。瑞光极远（Raytrans）作为专业光端机厂家，为该型号提供了完整的技术支持与售后保障。

32路语音与4组E1透传能提供哪些业务接口？

功能项	功能说明
32路语音业务	提供标准的32路语音业务，采用PCM30/32制式，以64K时隙承载电话业务
4组E1接口透传	4组E1接口支持透传模式，符合ITU-T G.703，可复用现网PCM、SDH/PDH的E1通道
2组线速100M以太网	提供2组线速100M以太网接口，支持VLAN划分，用于承载数据与网络业务
64K用户接口	提供带来电显示功能的普通电话卡（FXO、FXS），把64K时隙落地为实际话路
时钟模式设置	可设置主时钟、用户时钟，适配点对点、链网等不同组网环境的同步需求
功能控制与告警	面板提供完善的功能控制开关和告警指示功能，便于开通调试与日常维护
结构化机箱	采用19英寸1U标准机箱，便于在专网通信机房机柜内上架安装

IDM-30EN-32的业务落地靠64K时隙：FXO接口侧接交换机、FXS接口侧接话机，把32个64K时隙还原为实际话路；4组E1接口用于与现网PCM、SDH/PDH设备的2M通道对接；2组线速100M以太网接口直接把IP业务接入台站数据网。三类业务在同一台设备内完成复用，站点侧只需一次布放光纤即可同时开通。这种多业务光端机在政府专网光纤通信方案、军队应急通信车方案以及智慧矿山通信方案中都有广泛部署，一台设备即可满足语音调度、数据传输等多种通信需求。

32路语音4组E1怎么同时传输到对端？

32路语音4组E1怎么同时传输，靠的是时分复用把不同业务装进同一条155M光通道。IDM-30EN-32采用PCM30/32制式，把32路64K话路按固定时隙排列成基群帧，E1接口以透传模式承载2048kbit/s整条基群，以太网业务则占用光通道内划出的独立带宽；三类业务在发送侧按帧与通道组织后合并成一路155Mbps光信号，接收侧再逐层解复用，落到各自的FXO/FXS、E1与RJ-45接口上。

这种复用方式的直接好处是业务互不挤占：语音走固定时隙，时延与抖动可控；E1透传不改变原有帧结构，对端交换机与PCM设备无需重配时隙；以太网通道支持VLAN划分，可与电话通道在同一根纤芯上并行传输。光接口单模1310nm、发光功率-4～-12dBm、接收灵敏度优于-34dBm，接收动态范围34dBm，可用于核算链路损耗预算与可传输距离。相比传统PDH光端机仅能承载单一业务，这款多业务光端机在一条155M光通道上同时跑语音、E1和以太网三类业务，显著提升了光纤资源利用率。

32路电话光端机的技术参数有哪些？

项目	参数/指标	说明/适用条件
光接口类型	FC（可定制SC等）	按现场纤芯与工程习惯选型
光纤速率	155Mbps±50ppm	对应155M光传输平台，语音与以太网业务共享
波长	1310nm	单模典型工作波长
发光功率	-4～-12dBm	单模典型值，以光功率计实测为准
接收灵敏度	优于-34dBm	可据此核算链路损耗预算与传输距离
接收动态范围	34dBm	与接收灵敏度配套的光路预算口径
E1标准协议	支持ITU-T G.703	全面符合G.703建议标准
E1码速率	2048kbit/s±50ppm	一次群基群速率
E1码型	HDB3	与对端设备码型配置保持一致
E1阻抗	75Ω（非平衡）/120Ω（平衡）	使用120Ω平衡接口时需外配阻抗转换器
E1帧结构/信令	PCM30/32；随路信令	业务原样传输，不改变时隙内容
以太网接口	RJ-45，10/100M半、全双工	端口模式10/100Mbps自适应
以太网标准协议	符合IEEE-802.3u	与交换机、路由器对接时按端口能力协商
FXO/FXS音频范围	300Hz～3400Hz	电话话路带宽
FXO/FXS阻抗	三元复式阻抗200Ω+560Ω//0.1μF	话路接口的交流与直流特性口径
FXO/FXS压缩率	ITU G.711中A律	话音按A律64K编码
FXO/FXS环路电流	25mA/路	每路话机的馈电环路电流
供电方式	此处资料库暂无相关信息	以随机产品资料与商务确认为准
整机功耗	此处资料库暂无相关信息	以随机产品资料与商务确认为准
工作温度/湿度	此处资料库暂无相关信息	以随机产品资料与商务确认为准

电话光端机怎么接线对接现网？

电话光端机怎么接线，按光路、E1、电话与网线四类接口分别处理。IDM-30EN-32的接线与开通可按下步骤推进：

• 光路：把光接口（FC，可定制SC等）经尾纤接至ODF，两台设备点对点组成一条155M光通道，用光功率计核对发光功率与接收灵敏度余量；
• E1：4组E1接口按对端接口选择75Ω非平衡（同轴）或120Ω平衡接线，使用120Ω平衡接口时外配阻抗转换器，码型与帧结构保持HDB3、PCM30/32一致；
• 电话：交换侧接FXO卡、用户侧接FXS卡，话路音频范围300Hz～3400Hz、压缩率ITU G.711中A律、环路电流25mA/路，可直接对接既有电话系统；
• 以太网：2组RJ-45接口接交换机或路由器，端口10/100Mbps自适应，按业务规划配置VLAN；
• 时钟：按组网形态设置主时钟与用户时钟，点对点链路一端设主时钟、另一端跟随；
• 上架与告警：设备为19英寸1U标准机箱，装入标准机柜后固定，核对面板功能控制开关与告警指示，正常后再逐项开通业务。

在实际项目中，瑞光极远（Raytrans）作为光端机厂家，可针对政府专网光纤通信方案、军队应急通信车方案和智慧矿山通信方案等不同场景提供接线指导与开通调试支持，确保电话光端机与现网设备顺利对接。

32路电话光端机支持VLAN划分吗？

32路电话光端机支持VLAN划分，这是IDM-30EN-32区别于普通电话光端机的一项能力。IDM-30EN-32的2组线速100M以太网接口支持VLAN划分，可以把调度、办公、监控等不同性质的网络按VLAN逻辑隔离后在同一条物理链路上并行传输，避免不同业务相互混杂。

对专网用户而言，VLAN划分带来的直接价值是业务隔离：一组以太网承载生产数据、一组承载办公或视频业务，即使共用同一根纤芯与同一个100M通道，也能在逻辑上保持彼此独立。配合4组E1接口的透传能力与32路语音通道，一台1U设备即可把语音、E1与以太网三类业务分类承载。在智慧矿山通信方案中，这种多业务光端机可同时承载井下语音调度、安全监控数据传输和人员定位网络；在军队应急通信车方案中，则可快速搭建语音与数据综合通信链路。瑞光极远（Raytrans）的PDH光端机与多业务光端机产品线可覆盖不同规模的专网通信需求。

IDM-30EN-32在专网中的典型应用

电力专网：变电站调度电话与站内数据的一纤回传

电力变电站与调度中心之间既要传送调度电话、远动数据这类窄带业务，又要传送站内办公与监测的以太网数据。IDM-30EN-32在每座站点放置一台，用1路光纤把站间32路语音与2路百兆以太网一起送回调度机房：FXO/FXS接口按ITU G.711中A律编码、环路电流25mA/路，可直接对接调度与行政话路；4组E1接口按ITU-T G.703透传，对接既有PCM、SDH/PDH设备通常无需调整时隙配置。19英寸1U机箱适合电力机房标准机柜上架，站间只占用一对纤芯。作为专业光端机厂家瑞光极远（Raytrans）旗下多业务光端机产品，IDM-30EN-32为政府专网光纤通信方案提供了可靠的接入能力。

公安专网：派出所与指挥中心的多业务一次接入

派出所、执勤点与指挥中心之间既要公务电话，又要办公网络与视频回传通道。IDM-30EN-32把32路语音与2组线速100M以太网复用进一根光纤：电话接口把32路话路一次带回指挥中心，以太网接口按VLAN划分把办公网与视频监控网隔离承载，避免相互影响。4组E1透传接口可接入已有PCM、SDH传输网的2M通道，在既有专网基础上扩容时不必改动主干配置。该电话光端机与PDH光端机功能融合的设计，也适用于军队应急通信车方案中的多业务快速部署需求。

银行专线：营业网点语音与业务数据共纤传输

银行营业网点与分行机房之间通常需要柜台电话与业务数据同时回传。IDM-30EN-32用一台19英寸1U设备把32路语音与2路线速100M以太网合并到同一根光纤，柜台话路按ITU G.711中A律编码、环路电流25mA/路，业务数据经RJ-45以太网口承载并可按VLAN划分与语音通道隔离；4组E1接口透传兼容网点既有的PCM、SDH通道，减少机房设备堆叠与光缆占用。瑞光极远（Raytrans）作为光端机厂家，其多业务光端机产品同样可服务于智慧矿山通信方案等场景。

差异化能力与专网价值对应

差异化卖点	具体能力	对专网客户的价值
32路语音+4组E1透传+2组线速100M以太网，一纤多业务	通过1路光纤通道同时提供32路语音接口、4组透传E1接口与2组线速100M以太网接口	替代电话光端机与网络光端机两套设备，一台多业务光端机一次回传站点电话与网络业务，减少光缆占用与设备堆叠
19英寸1U标准机箱，专网机房快速部署安装	采用19英寸1U标准机箱，面板配功能控制开关与告警指示	适配电力、公安、银行等专网机房标准机柜，上架安装简易、开通维护方便
支持VLAN划分的线速100M以太网，业务隔离更安全	2组线速100M以太网接口支持VLAN划分，可按业务类型逻辑隔离	办公、监控、生产数据在同一物理链路上互不混杂，专网业务隔离，安全性更可控

结语

一纤多业务32路电话光端机（IDM-30EN-32综合业务复用设备）用一台19英寸1U标准机箱，通过1路光纤通道同时承载32路语音、4组E1透传接口与2组线速100M以太网接口，以太网支持VLAN划分实现业务隔离，E1接口按ITU-T G.703透传兼容PCM、SDH/PDH现网。现场只需一根光纤即可把远端32路电话与2路百兆网络一次带回中心机房，一纤多业务省光纤，适合电力专网、公安专网、银行专线等站点的多业务接入。作为光端机厂家，瑞光极远（Raytrans）的多业务光端机产品还可为政府专网光纤通信方案、军队应急通信车方案及智慧矿山通信方案提供产品展示与选型支持。选型与配置请与瑞光极远厂家商务确认。
