IDM-30EN-32综合业务复用设备

32路语音VLAN隔离光端机是指用一根光纤同时承载32路语音、4组E1透传接口与2路线速100M以太网，并能对以太网业务做VLAN隔离的光纤复用终端。IDM-30EN-32综合业务接入设备即属于这一类PCM设备，也常被归类为多业务光端机。

IDM-30EN-32以光纤作为传输介质，也可以利用现场已有的标准E1通道（G.703）承载业务，采用PCM30/32制式把电话信号与数据信号转换为光信号传输到远端。IDM-30EN-32由北京瑞光极远数码科技有限公司（Raytrans）研制，作为专业光端机厂家的代表产品，主要面向电力专网、公安专网、银行专线等站点的电话与网络业务回传，也可用于政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案等场景。

专网末端站点通常既需要电话、调度数据这类窄带通道，又需要一条跑业务系统回传的以太网通道。IDM-30EN-32这款光纤复用设备把两类需求合并到一台19英寸1U设备上，单台同时提供32路语音、4组E1透传接口与2组线速100M以太网接口，满足产品展示中的多业务接入需求。光接收灵敏度优于-34dBm、接收动态范围34dBm，长距离弱光链路也能保持业务连续。

核心参数速览：32路语音 · 4组E1透传 · 2路100M · VLAN隔离 · 1U机箱 · 光口155Mbps/1310nm · PCM30/32制式

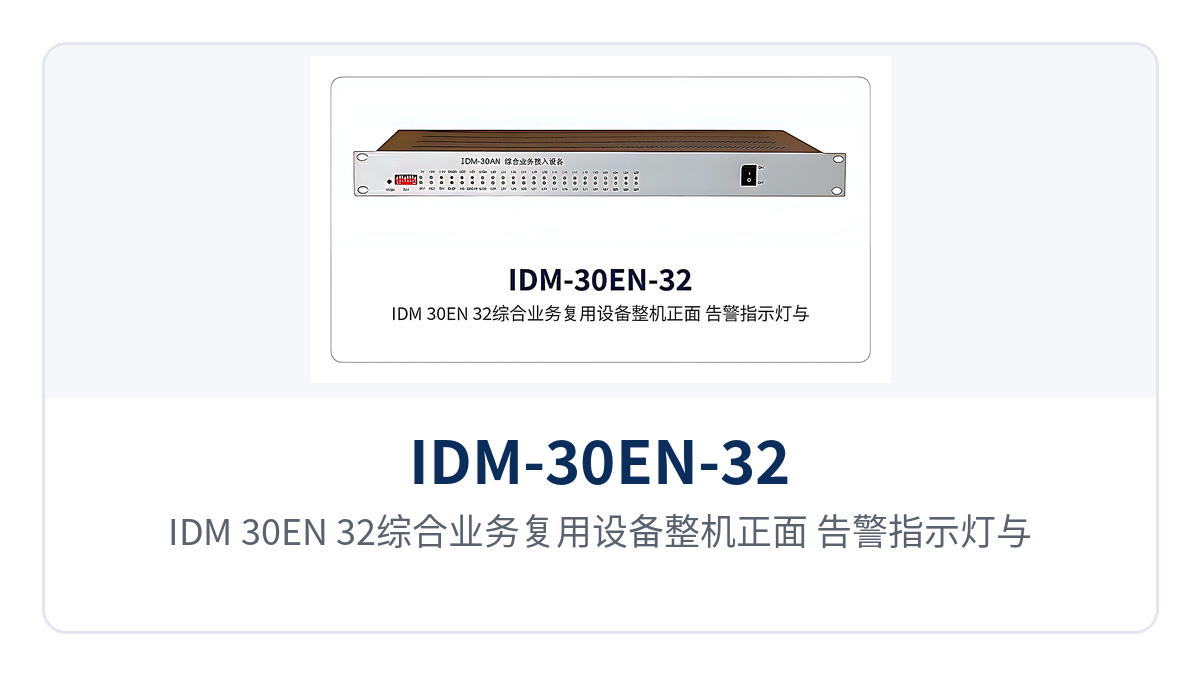

图1：IDM-30EN-32综合业务复用设备整机正面、告警指示灯与FXO/FXS、E1、FC光口布局

32路语音4组E1透传光端机是什么设备？

32路语音4组E1透传光端机是一台把语音、E1与以太网三类业务复用进同一根光纤的综合业务接入设备（综合业务复用设备）。IDM-30EN-32作为一款多业务光端机，把标准32路语音业务、4组透传E1接口与2组线速100M以太网接口收进一个19英寸1U机箱，对端设备收到光信号后还原出对应的FXO/FXS电话口与RJ-45以太网口。

现场已有光缆时，用一对PCM设备点对点组成光纤链路，就能把远端站点的电话与网络业务一次带回中心机房。IDM-30EN-32采用PCM30/32制式，把32路64K话路按时隙组织进155M光通道，时隙组织方式与现网PCM链路保持一致。本地光路中断、E1失步等异常都有面板告警指示可查，配合功能控制开关便于开通与日常维护。

32路语音与4组E1透传能提供哪些业务接口？

IDM-30EN-32对外提供语音、E1、以太网三类用户接口，各类接口的功能与用途见下表。

功能项	功能说明
32路语音业务	提供标准的32路语音业务，采用PCM30/32制式，以64K时隙承载电话业务
4组E1接口透传	4组E1接口支持透传模式，符合ITU-T G.703，可复用现网PCM、SDH/PDH的E1通道
2组线速100M以太网	提供2组线速100M以太网接口，支持VLAN划分，承载办公、监控与生产数据
64K用户接口	提供带来电显示功能的普通电话卡（FXO、FXS），把64K时隙落地为实际话路
时钟模式设置	可设置主时钟、用户时钟，适配点对点、链网等不同组网环境的同步需求
功能控制与告警	面板提供完善的功能控制开关和告警指示功能，便于开通调试与日常维护
结构化机箱	采用19英寸1U标准机箱，便于在专网通信机房机柜内上架安装

IDM-30EN-32的业务落地靠64K时隙：FXO接口侧接交换机、FXS接口侧接话机，把32个64K时隙还原为实际话路。4组E1接口用于与现网PCM、SDH/PDH设备的2M通道对接，2组线速100M以太网接口则把IP业务接入台站数据网。三类业务在同一台设备内完成复用，站点侧只需一次布放光纤即可同时开通。

32路语音4组E1怎么同时传输？

32路语音4组E1怎么同时传输，靠的是时分复用把不同业务装进同一条155M光通道。IDM-30EN-32把32路64K话路按固定时隙排列成PCM30/32基群帧，E1接口以透传模式承载2048kbit/s整条基群。以太网业务占用光通道内划出的独立带宽，三类业务在发送侧按帧与通道组织后合并成一路155Mbps光信号。

接收侧逐层解复用，把业务落到各自的FXO/FXS、E1与RJ-45接口上。这种复用方式的好处是业务互不挤占：语音走固定时隙，时延与抖动可控；E1透传不改变原有帧结构，对端交换机与PCM设备无需重配时隙。以太网通道支持VLAN划分，可与电话通道在同一根纤芯上并行传输。

32路语音VLAN隔离光端机的技术参数有哪些？

IDM-30EN-32的光接口、E1接口、话路接口与以太网接口参数见下表，选型与链路预算均按该口径核算。

项目	参数/指标	说明/适用条件
光接口类型	FC（可定制SC等）	按现场纤芯与工程习惯选型
光纤速率	155Mbps±50ppm	对应155M光传输平台，语音与以太网业务共享
波长	1310nm	单模典型工作波长
发光功率	-4～-12dBm	单模典型值，以光功率计实测为准
接收灵敏度	优于-34dBm	可据此核算链路损耗预算与传输距离
接收动态范围	34dBm	与接收灵敏度配套的光路预算口径
E1标准协议	支持ITU-T G.703	全面符合G.703建议标准
E1码速率	2048kbit/s±50ppm	一次群基群速率
E1码型	HDB3	与对端设备码型配置保持一致
E1阻抗	75Ω（非平衡）/120Ω（平衡）	使用120Ω平衡接口时需外配阻抗转换器
E1帧结构/信令	PCM30/32；随路信令	业务原样传输，不改变时隙内容
以太网接口	RJ-45，10/100M半、全双工	端口模式10/100Mbps自适应
以太网标准协议	符合IEEE-802.3u	与交换机、路由器对接时按端口能力协商
FXO/FXS音频范围	300Hz～3400Hz	电话话路带宽
FXO/FXS阻抗	三元复式阻抗200Ω+560Ω//0.1μF	话路接口的交流与直流特性口径
FXO/FXS压缩率	ITU G.711中A律	话音按A律64K编码
FXO/FXS环路电流	25mA/路	每路话机的馈电环路电流
供电方式	此处资料库暂无相关信息	以随机产品资料与商务确认为准
整机功耗	此处资料库暂无相关信息	以随机产品资料与商务确认为准
工作温度/湿度	此处资料库暂无相关信息	以随机产品资料与商务确认为准

光接口参数直接决定链路能不能开通：发光功率-4～-12dBm、接收灵敏度优于-34dBm、接收动态范围34dBm。现场用光功率计实测对端收光功率，只要落在灵敏度以上并留出余量，业务就能稳定运行。供电方式、整机功耗与工作温湿度以随机产品资料与商务确认为准。

电话光端机怎么接线对接现网？

电话光端机怎么接线，按光路、E1、电话与网线四类接口分别处理。IDM-30EN-32的接线与开通可按下步骤推进：

• 光路：把光接口（FC，可定制SC等）经尾纤接至ODF，两台光纤复用设备点对点组成一条155M光通道，用光功率计核对发光功率与接收灵敏度余量；

• E1：4组E1接口按对端接口选择75Ω非平衡（同轴）或120Ω平衡接线，使用120Ω平衡接口时外配阻抗转换器，码型与帧结构保持HDB3、PCM30/32一致；

• 电话：交换侧接FXO卡、用户侧接FXS卡，话路音频范围300Hz～3400Hz、压缩率ITU G.711中A律、环路电流25mA/路，可直接对接既有电话系统；

• 以太网：2组RJ-45接口接交换机或路由器，端口10/100Mbps自适应，按业务规划配置VLAN；

• 时钟：按组网形态设置主时钟与用户时钟，点对点链路一端设主时钟、另一端跟随；

• 上架与告警：19英寸1U机箱装入标准机柜后固定，核对面板功能控制开关与告警指示，正常后再逐项开通业务。

图2：IDM-30EN-32后面板E1同轴接口、话路卡接口、以太网RJ-45与电源端子接线示意

接线完成后先核对光路与E1通道，再逐路开通话路与以太网业务。瑞光极远（Raytrans）作为专业光端机厂家，可针对电力、公安、银行等专网场景提供接线指导与开通调试支持，帮助PCM设备与现网交换机、SDH/PDH设备顺利对接；在政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案中，该多业务光端机均可作为站点侧综合业务接入设备使用，欢迎联系瑞光极远获取产品展示与选型资料。

2组线速100M以太网支持VLAN划分吗？

支持。IDM-30EN-32的2组线速100M以太网接口支持VLAN划分，这是IDM-30EN-32区别于普通电话光端机的一项能力。2组以太网口可以把调度、办公、监控等不同性质的网络按VLAN逻辑隔离后，在同一条物理链路上并行传输。

对专网用户而言，这种VLAN隔离带来的直接价值是业务边界清晰：一组以太网承载生产数据、一组承载办公或视频业务，即使共用同一根纤芯与同一个100M通道，也能在逻辑上保持彼此独立。配合4组E1接口的透传能力与32路语音通道，一台1U的PCM设备即可把语音、E1与以太网三类业务分类承载，作为综合业务接入设备完成站点多业务统一回传。

IDM-30EN-32在专网中的典型应用

电力专网：变电站调度电话与站内数据一纤回传

电力变电站与调度中心之间既要传送调度电话、远动数据这类窄带业务，又要传送站内办公与监测的以太网数据。IDM-30EN-32在每座站点放置一台，用1路光纤把32路语音与2路百兆以太网一起送回调度机房。FXO/FXS接口按ITU G.711中A律编码、环路电流25mA/路，可直接对接调度与行政话路。

4组E1接口按ITU-T G.703透传，对接既有PCM、SDH/PDH设备通常无需调整时隙配置，站间只占用一对纤芯。19英寸1U机箱适合电力机房标准机柜上架，便于随站内通信屏一起安装，作为光纤复用设备承担站点业务的产品展示与落地。

公安专网：派出所与指挥中心多业务一次接入

派出所、执勤点与指挥中心之间既要公务电话，又要办公网络与视频回传通道。IDM-30EN-32把32路语音与2组线速100M以太网复用进一根光纤，电话接口把话路一次带回指挥中心。以太网接口按VLAN划分把办公网与视频监控网隔离承载，避免两类业务相互影响。

4组E1透传接口可接入已有PCM、SDH传输网的2M通道，在既有专网基础上扩容时不必改动主干时隙规划。设备面板带告警指示，执勤点无人值守时也能在中心侧发现链路异常，适合纳入政府专网光纤通信方案与军队应急通信车方案的末端接入设计。

银行专线：营业网点语音与业务数据共纤传输

银行营业网点与分行机房之间通常需要柜台电话与业务数据同时回传，机房空间与光缆资源都比较紧张。IDM-30EN-32用一台19英寸1U设备把32路语音与2路线速100M以太网合并到同一根光纤，柜台话路按ITU G.711中A律编码、环路电流25mA/路。

业务数据经RJ-45以太网口承载，并可按VLAN划分与语音通道隔离；4组E1接口透传兼容网点既有的PCM、SDH通道。一台设备替代多台堆叠，省下光缆纤芯与机柜空间，网点改造的施工量也随之减少。

图3：电力变电站、派出所与银行网点通过IDM-30EN-32点对点组网、中心机房统一汇聚的拓扑示意

差异化能力与专网价值对应

差异化卖点	具体能力	对专网客户的价值
一根光纤同时承载32路语音、4组E1透传与2组线速100M以太网，站点业务一次回传	1路光纤通道内提供32路语音接口、4组透传E1接口与2组线速100M以太网接口	替代电话光端机与网络光端机两套设备，站点电话与网络业务一次回传，减少光缆占用与设备堆叠
2组100M以太网支持VLAN划分，办公、监控、生产数据同纤隔离互不混杂	2组线速100M以太网接口支持VLAN划分，按业务类型划分逻辑通道	电话、办公、监控与生产数据共用一根纤芯仍彼此隔离，专网业务边界清晰，便于分级管理
接收灵敏度优于-34dBm、动态范围34dBm，长距离弱光链路业务不中断	光接收灵敏度优于-34dBm，接收动态范围34dBm，1310nm单模155M光口	线路损耗大、收光功率偏低的远端站点仍可稳定开通，链路预算口径明确，便于前期设计与选型

结语

32路语音VLAN隔离光端机（IDM-30EN-32综合业务复用设备）用一台19英寸1U机箱，通过1根光纤同时承载32路语音、4组E1透传接口与2组线速100M以太网。以太网支持VLAN隔离，办公、监控与生产数据同纤并行互不混杂；E1接口按ITU-T G.703透传，兼容现网PCM、SDH/PDH通道。

接收灵敏度优于-34dBm、动态范围34dBm，弱光长距链路也能保持业务连续。单站业务一次回传，省光纤也省机柜，适合电力专网、公安专网、银行专线的末端接入，也适用于智慧矿山通信方案等场景的多业务承载；作为光端机厂家，瑞光极远（Raytrans）可提供选型与配置确认，欢迎与厂家商务联系。
