IDM-300MP电话光端机
IDM-300MP多业务光端机提供250M光接口，提供300路电话+8E1+2路物理隔离线速100M以太网，提供标准的SNMP网管接口。
一、 概述
IDM-300MP电话光端机提供2个物理隔离100M自适应以太网通道接口、8组透传E1接口，同时提供具有来电显示功能的FXO、FXS接口，可满配300路用户话路。
IDM-300MP电话光端机提供14组盘位，电源1+1互备份，10张业务盘，2张主控盘(支持互备份)，所有盘位支持热插拔。
IDM-300MP电话光端机将窄带、宽带业务复用到155M的光传输通道中，可以达到既简化传输线路又节约成本的效果。该光端机设备插盘式结构设计，每块业务盘提供30路电话，，设备安装简易，维护方便。

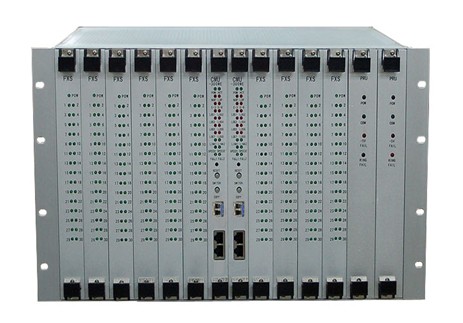

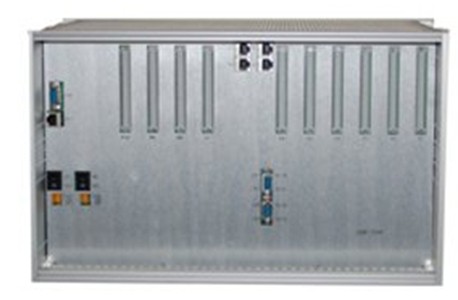

IDM-300MP光端机****设备图片
二、 产品特性
光线路速率为250Mbps；
1套CMU中心控制管理盘，10张用户盘盘位，每个用户接口盘可接入30路64K电话音频业务，最大用户接口容量为300路；
2个物理隔离100M自适应以太网通道接口；
8组透传E1接口，4组为75欧姆非平衡方式，4组120欧姆平衡方式，便于客户根据环境选用；
整机为集中型机框设计，标准6U机箱，符合电信及运营标准；
光端机设备安装简单，维护方便。
三、 技术规格
光接口
接口类型 | SFP | 光纤模式 | 单模(可选多模) |
光纤速率 | 250Mbps | 波长 | 850nm/1310nm/1550nm |
发光功率 | -2～-11dBm | 接收机灵敏度 | 优于-36dBm |
以太网
接口类型 | RJ-45 | 传输速率 | 100M线速 |
标准协议 | 符合IEEE-802.3u标准 | 端口模式 | 10M/100M自适应 |
E1****接口
码速率 | 2048Kbps | 码型 | HDB3 |
标准协议 | 支持ITU-T G.703 | 阻抗 | 75Ω/120Ω |
帧结构 | PCM30/31 | 模式 | 透传 |
FXO/FXS****接口
音频范围 | 300Hz~3400Hz | 阻抗 | 三元复式阻抗200Ω+560Ω//0.1μF |
压缩率 | ITU G.711中A律 | 环路电流 | 25mA/路 |
电源及功耗
供电方式 | DC-48V/AC220V(外置) | 整机功耗 | ≤400W |
环境条件
工作温度 | 0C ~+40oC | 湿度 | 90%(35℃)无凝结 |
产品尺寸
长度×深度×高度 | 482×266×270 (mm) |
备注：机箱颜色黑**/**白色可选。

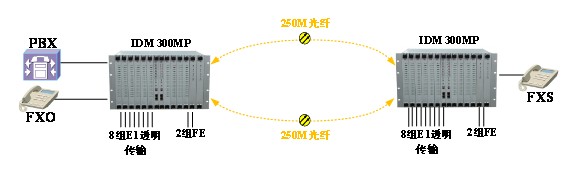

四、 应用示例
