电梯对讲数字集中器/分路器

市场需求分析：

传统的电梯对讲都是用双绞线进行传输，当有多部电梯是通常在中心端直接双绞线并接在一起。通常最多能并接10部以内的数量。当数量增加时，通常使用1分8的集中器，每个集中器的下游接口能够并接六七台远端。

图一、双绞线直连模式

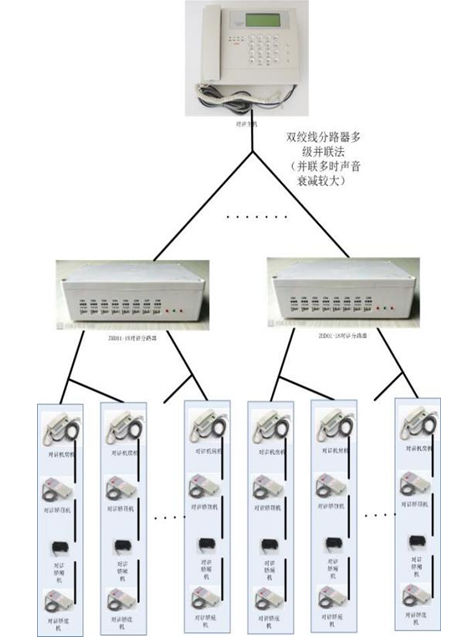

图二、通过分路器的扩展模式

随着社区范围的扩大，和通信技术向光纤化发展，社区双绞线越来越少，也超出了双绞线通常的传输距离。

双绞线被光纤替代，电梯对讲通过光端机传输后信号电平由远来的10V左右降低到2~3V，使用原来的集中器，并接多路时就不稳定。因此就要采用新型的集中器，将没有接通使用的音频通道断掉。

由于光纤隔断了双绞线的电压电流传输特性，因此在电气接口部分要能检测到电压电流的变化，并能够将变化传输到另一端的接口，并模仿出这种变化。

IDM ZHD01-028电梯对讲集中器就是和电梯对讲光端机配合，实现对电梯对讲系统的扩容，由于系统地址设置的限制，最多可以实现250路电梯对讲。

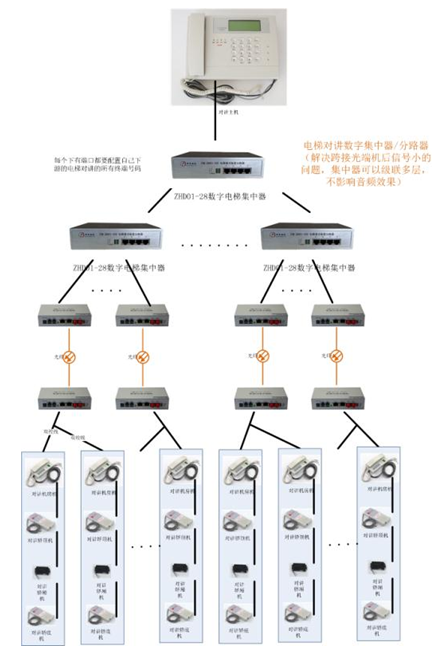

图三、通过数字电梯对讲集中器对光端机线路的汇聚

技术特色：

1、对电梯对讲信令接口的电平检测和控制，提供空闲和占线状态指示；

2、对电梯对讲信令报文的接受和报文转发，使得报文可以由音频传输转换成数据接口；

3、对对讲音频通道的切换，对于没有使用的通道将不再并接到线路中，减少音频线路的损耗！

4、对各个下游接口的终端号码灵活配置，增加系统容量！

5、支持多级系统级联，计量避免在双绞线上直接并联，影响信号传输性能！

6、设备配置可以使用手机蓝牙方便配置。
