8路视频光端机

1.25Gbps单纤8路视频光端机是北京瑞光极远数码科技有限公司（Raytrans）针对安防监控市场研制的小型化多业务信号光纤传输设备，由发送端与接收端成对组成，用来把监控点位的8路单向视频连同数据、双向音频、以太网业务汇聚到一根光纤上实时同步传输。IDM-VDA8200 系列采用全数字视频无压缩技术，借助时分复用、波分复用把八路视频及多路数据、双向音频、以太网信息在光纤上同步、无失真地传输，收发光速率均为1.25Gbps，标准配置20km单模传输；即插即用的设计使安装简便，无需现场调节，光模块与核心电路均采用标准元器件，光、电接口符合国际标准，适用于不同的工作环境。作为专业光端机厂家，瑞光极远在该产品展示中充分体现了多业务光端机的集成优势，可广泛服务于政府专网光纤通信方案等场景。

核心参数速览：8路单向视频 · 4路数据 · 4路双向音频 · 2路以太网 · 1.25Gbps收发光速率 · 20km单模(可选多模) · FC光口(可定制SC) · 工业级-40℃~+85℃宽温 · 整机功耗≤6W · 尺寸240×138×30mm

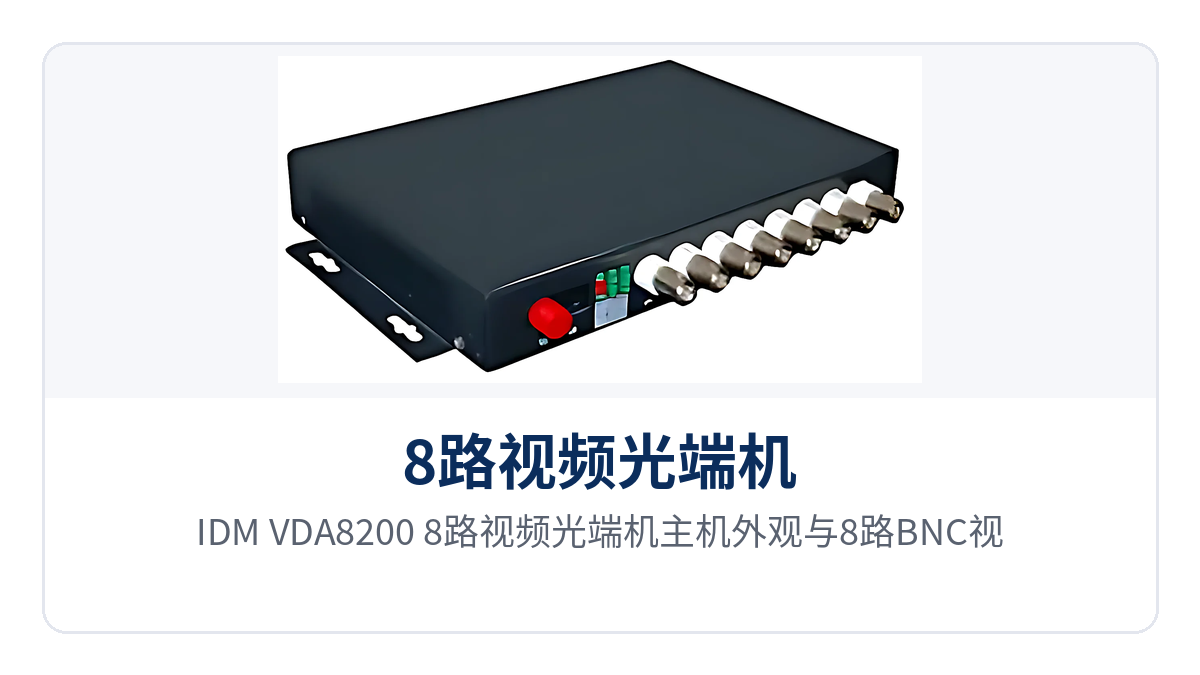

图1：IDM-VDA8200 8路视频光端机主机外观与8路BNC视频接口FC光口特写

1.25Gbps单纤8路视频光端机是什么设备？

IDM-VDA8200 系列部署在监控点位与监控中心之间，发送端把8路摄像机的视频信号数字化后送入光纤，接收端在中心侧还原输出，一根光纤同时承载8路单向视频、4路数据、4路双向音频与2路以太网。收发光速率均为1.25Gbps，为多路视频与多种业务并行传输提供带宽基础，这也是1.25Gbps单纤8路视频光端机区别于低速视频传输方案的核心点。

传统监控点位用同轴电缆传视频，距离超出几百米就要加中继放大器，还容易受电磁干扰与地电位差影响，画质随距离衰减。IDM-VDA8200 系列把视频信号以全数字无压缩方式在光纤中传输，标准配置20km单模传输，可选装远距离光模块实现更远距离的光纤传输，光纤模式默认单模并可选多模；光纤链路本身无电磁干扰（EMI）、射频干扰（RFI），适合点位分散、与中心相距数百米到20km的政府专网光纤通信方案。

一台设备替代多台光端机堆叠，8路视频光端机怎么做到单纤汇聚？

8路视频光端机做到一台设备替代多台光端机堆叠，靠的是把视频、数据、音频、以太网四类业务复用到同一条光链路上，而不是为每类业务各配一台传输设备。

IDM-VDA8200 系列在一根光纤上同时承载8路单向视频、4路数据、4路双向音频与2路以太网，这个组合即为这一系列的满载配置。8路视频光端机把这些业务复用到同一条光纤上传输，一台设备省去多台光端机堆叠，机柜内不再需要为视频、控制数据、对讲音频和网络数据分别配置独立设备与配套电源、线槽；点位侧与中心侧各一台设备即可对上全部业务，接入点减少也意味着系统级故障点减少，这正是1.25Gbps单纤8路视频光端机在专网工程中的直接价值。

系列内五个型号使用同一套光平台与视频指标，视频通道均为8路单向视频，差别只在数据、双向音频与以太网通道的有无：IDM-VDA8200 为8路单向视频加2路数据；IDM-VDA8040 为8路单向视频加4路双向音频；IDM-VDA8440 为8路单向视频加4路数据加4路双向音频；IDM-VDA8402 为8路单向视频加4路数据加2路以太网；IDM-VDA8442 为8路单向视频加4路数据、4路双向音频与2路以太网，业务配置齐全。

IDM-VDA8200 系列的差异化价值

差异化点	对客户的实际意义
单纤汇聚8路视频+4路数据+4路音频+2路以太网，一台设备省去多台光端机堆叠	一根光纤同时替代多根视频同轴电缆与数据线缆，点位侧与中心侧各一台设备即可完成视频、控制、对讲与网络数据回传，省光纤、省机柜空间、省逐台设备的调试时间
1.25Gbps收发光速率、20km单模传输，满足专网长距离高带宽回传需求	8路视频与数据、音频、以太网复用同纤后仍有充足带宽余量；标准20km单模配置覆盖站间与厂区到中心的常规链路，超距可换装远距离光模块延伸
视频信噪比≥70dB、微分增益/相位<0.7，工业级-40℃~+85℃宽温稳定运行	8bit采样、0Hz~6.5MHz带宽下画面色彩与亮度还原稳定；工业级宽温型号覆盖夏季高温与冬季严寒的户外机柜与无人值守站点

IDM-VDA8200 系列提供哪些功能？

功能项	功能说明
1.25Gbps光传输	收发光速率均为1.25Gbps，为8路视频与数据、音频、以太网业务并行传输提供带宽基础
SNMP网管	支持SNMP网管，可实时在线监控链路上设备的运行状态
视频质量	视频质量可达到广播级标准，8路视频无压缩同步传输
音频质量	音频质量可达到CD级标准，音频采样位宽16bit、采样频率32KHz
多制式兼容	兼容PAL、NTSC、SECAM等视频制式，适配不同制式的摄像机与监视器
端口保护	SMT表面贴装技术，端口雷电及浪涌多重保护
抗干扰能力	无电磁干扰（EMI）、射频干扰（RFI）
视频无损再生中继	支持视频无损再生中继，长链路中继不引入额外压缩损失
数据透明传输	透明的数据编码方式，同主要摄像机生产商的产品兼容
自适应免调节	采用自适应技术，使用时无需进行现场的电气或光学调节
工业级小型化设计	工业级设计，模块化设计使设备可靠灵活，结构小巧，安装灵活方便

作为专业的光端机厂家，瑞光极远（Raytrans）推出的 IDM-VDA8200 系列多业务光端机，在政府专网光纤通信方案中可承担视频、数据、音频与以太网的多业务汇聚回传，产品展示中呈现的上述技术指标与业务配置，均面向专网监控工程的实际部署需求。

8路视频数字复用光端机的技术参数

光接口参数

项目	参数/指标	说明/适用条件
接口类型	FC（可定制SC等）	光口连接器型式，可按工程光纤跳线配置定制
光纤模式	单模（可选多模）	单模为常规配置，多模为可选配置
接收机收/发速率	1.25G bps / 1.25G bps	接收方向与发送方向速率
接收机收/发波长	1310nm / 1550nm	与对端发射机波长配对使用
发射机收/发速率	1.25G bps / 1.25G bps	发送方向与接收方向速率
发射机收/发波长	1550nm / 1310nm	与对端接收机波长配对使用
发光功率	-9~-1dBm	发送端输出光功率范围
接收机灵敏度	优于-21dBm（1310nm）	判定链路光功率余量时使用
传输距离	20Km，可选装远距离光模块实现更远距离的光纤传输	以单模光纤配置为基准

视频通道参数

项目	参数/指标	说明/适用条件
接口类型	BNC	连接摄像机、监视器的视频端口
视频采样位宽	8bit	A/D采样精度
视频带宽	0Hz~6.5MHz	覆盖PAL、NTSC、SECAM制式视频带宽
亮度非线性	<3%	视频传输线性度指标
微分相位（DP）	<0.7°	色度相位失真指标
微分增益（DG）	<0.7%	色度增益失真指标
输入过载电压	1.5VP-P（典型值）	视频输入端允许的过载电平
输入/输出电压	1VP-P（典型值）	标准视频信号电平
输入/输出阻抗	75Ω（非平衡）	与常规视频同轴电缆阻抗一致
视频信噪比	≥70dB（加权）	加权信噪比指标，反映监控画面噪声水平

高保真音频通道参数

项目	参数/指标	说明/适用条件
接口类型	RJ45	音频输入/输出连接器
音频采样位宽	16bit	A/D、D/A采样精度
音频采样频率	32KHz	音频采样时钟
输入/输出阻抗	ADC:100KΩ / DAC:10KΩ	输入端与输出端阻抗不同，接线时按端口标识对应
输入/输出电压	1.5VP-P（典型值）	音频信号电平
音频带宽	20Hz~20KHz	覆盖人声与常规音频业务频段
音频信噪比	≥90dB	音频通道信噪比指标
总谐波失真	<1%	音频非线性失真指标

数据通道参数

项目	参数/指标	说明/适用条件
接口类型	RJ-45	数据端口连接器
数据类型	RS-232、RS422（4线制）、RS485（2线制）	按现场控制设备的接口型式选择接线方式

以太网通道参数

项目	参数/指标	说明/适用条件
接口类型	RJ-45	以太网端口连接器
传输速率	10M/100M自适应	与对端网络设备自协商
标准协议	支持IEEE802.3	以太网标准协议
工作方式	全/半双工/自适应	按对端端口能力自动匹配

电源、环境与结构参数

项目	参数/指标	说明/适用条件
供电方式	AC220V / DC-48V	按机房或站点供电条件选配
整机功耗	≤6W	单端设备功耗
工作温度	-15℃ ~ +65℃	常规机型工作温度范围
储存温度	-25℃ ~ +75℃	非工作状态存放温度
工业级温度	-40℃ ~ +85℃	工业级宽温型号工作温度范围
相对湿度	0~95%（无凝结）	使用环境湿度条件
产品尺寸	240×138×30（mm）	长度×深度×高度

8路视频光端机选型：IDM-VDA8200、VDA8040、VDA8440、VDA8402、VDA8442 怎么选？

8路视频光端机选型的依据是现场在8路视频之外还需要哪些业务通道：只需回传视频与少量控制数据、需要现场对讲、需要回传网络数据，对应的型号不同。五个型号的视频通道均为8路单向视频，差别只在数据、双向音频与以太网通道的有无。作为专业的光端机厂家，瑞光极远（Raytrans）可提供完整的产品展示与选型支持，以下为各型号多业务光端机的通道配置对比。

产品型号	视频通道	数据通道	双向音频	以太网	典型用法
IDM-VDA8200	8路单向视频	2路数据	—	—	视频＋少量云台/球机控制数据
IDM-VDA8040	8路单向视频	—	4路双向音频	—	视频＋监控中心与多点位对讲
IDM-VDA8440	8路单向视频	4路数据	4路双向音频	—	视频＋控制＋对讲的完整链路
IDM-VDA8402	8路单向视频	4路数据	—	2路以太网	视频＋控制＋网络数据回传
IDM-VDA8442	8路单向视频	4路数据	4路双向音频	2路以太网	视频＋控制＋对讲＋网络的汇聚链路

现场只有视频和一路云台控制时，选 IDM-VDA8200 即可，接口数量与工程需求匹配，不必为用不到的业务通道留余量。监控中心需要与多个监控点位双向喊话、对讲时，选 IDM-VDA8040，4路双向音频可以覆盖多个对讲终端。点位既有云台控制、又要与中心对讲时，选 IDM-VDA8440。视频之外还要把现场网络数据（如门禁、报警主机、网络摄像机）回传中心时，选带2路以太网的 IDM-VDA8402；视频、控制、对讲、网络数据全部一次上纤的场合，选 IDM-VDA8442。上述多业务光端机型号均可用于政府专网光纤通信方案等场景，具体通道数量、光模块距离与接口定制需求，建议按项目现场情况向瑞光极远（Raytrans）厂家确认。

典型应用场景

智慧交通与高速公路监控

高速公路收费站、隧道口、互通立交与城市路口到监控中心的距离常在数公里到20km之间，沿线管孔资源紧张，重新敷设同轴电缆成本高。IDM-VDA8200 系列视频光端机在点位侧接入8路摄像机视频，在中心侧还原输出给监视器、DVR 或编码设备，一条光纤完成8路视频汇聚上传；标准20km单模传输覆盖相邻收费站、隧道口与监控中心之间的典型距离，1.25Gbps收发光速率让8路视频与数据、音频、以太网复用同纤后仍有带宽余量，SNMP网管让运维人员在机房就能看到远端设备状态，减少沿线巡检次数。作为专业光端机厂家的成熟产品，该系列在高速公路监控项目中已有大量产品展示与落地案例。

能源电力无人值守站所

变电站、配电房、泵站与管线阀室的摄像头与主控室距离远，电磁环境强，站点长期无人值守，对设备的温度适应性与供电灵活性要求高。IDM-VDA8200 系列多业务光端机以光纤为传输介质，发送端与接收端之间电气隔离，可规避强电磁环境对视频信号的干扰，端口雷电及浪涌多重保护进一步降低雷击导致的端口损坏；工业级宽温型号的工作温度为-40℃~+85℃，适配野外无人值守机柜，支持 AC220V 与 DC-48V 两种供电方式、整机功耗≤6W，可直接使用站点现成的直流电源。

工业园区与厂区安防专网

园区大门、周界、车间与仓储区的摄像机点位分散，厂区与办公楼之间往往已有主干光缆但芯数有限，新增监控点位不愿再熔接纤芯。IDM-VDA8200 系列多业务光端机把8路视频与数据、双向音频、以太网汇聚到一根光纤上传输，一台设备省去多台光端机堆叠，安防集成商在点位侧与中心侧各装一台即可完成周界与出入口的多视角回传；设备即插即用、无需现场做电气或光学调节，接入供电后即可开通业务，适合厂区这类点位多、工期紧的安防专网改造。瑞光极远（Raytrans）可为此类项目提供完整的政府专网光纤通信方案支持。

结语

1.25Gbps单纤8路视频光端机把8路单向视频与数据、双向音频、以太网业务集中到一根光纤上传输，一台设备省去多台光端机堆叠；瑞光极远（Raytrans）IDM-VDA8200 系列多业务光端机采用全数字视频无压缩技术，视频信噪比≥70dB、微分增益/相位<0.7，以1.25Gbps收发光速率与20km单模传输覆盖专网长距离回传，并以工业级-40℃~+85℃宽温适配智慧交通、能源电力与工业园区等户外无人值守站点。安防监控与工业专网项目在选用8路视频光端机时，可按点位业务通道数量、光缆类型与传输距离，在这一系列五个型号中对应选型，具体配置向光端机厂家确认，也可结合实际需求定制政府专网光纤通信方案。
