北京瑞光极远数码科技有限公司SDH一体机培训测试
一、写出SDH一体机的所有机型，他们最多可以插入多少个盘位？（除6UCP系列，下同） 1、MSTP 155-16(最多可插3个业务盘) 2、MSTP 155-24(最多可插3个业务盘)
一、写出SDH一体机的所有机型，他们最多可以插入多少个盘位？（除6UCP系列，下同）
1、MSTP 155-16(最多可插3个业务盘)
2、MSTP 155-24(最多可插3个业务盘)
3、MSTP 155-63(最多可插3个业务盘)
4、MSAP 155-24(最多可插3个业务盘)
5、MUX30(最多可插3个业务盘)
6、MUX90(最多可插9个业务盘)
7、MUX170(最多可插17个业务盘)
8、MUX300(最多可插14个业务盘)
9、野战155
10、矿用MSTP 155一体机
11、汇聚型网桥
12、STM1—GE网桥
13、STM1光电转换器
14、155M电口SDH（MSTP 155-16E）(最多可插3个业务盘)
15、STM4-GE网桥
16、MINICP(最多可插5个业务盘)
17、MINICP 622(最多可插3个业务盘)
共17种
*二、1U的MSTP主板有几类，有什么特点？分别用在什么设备上？*
有四种：
1、 MSTP155-16（通用型，可用在MSTP155-16和MUX30上）
2、 MSTP155-24（通用型，可用在MSTP155-24和MSAP155-24上）
3、 MSTP155-63（MSTP155-24专用）
4、 矿用MSTP155一体机(矿用MSTP155一体机专用)
*三、MSTP有多少种3U高的业务插盘，他们的功能是什么？*
1、8FXO盘（提供8路电话）
2、10FXO盘（提供10路电话）
3、8FXS盘（提供8路电话）
4、10FXS盘（提供10路电话）
5、10MSO盘（可插电话卡和磁石模块）
6、V.24盘（提供8路RS232/422/485功能）
7、4EM盘（提供4路2/4线EM）
8、8ETH-USER盘（提供8路以太网功能）
9、PDH盘（提供一组PDH光接口和两路以太网）
10、video盘（提供一路双向视频）
11、USER盘（提供四个通用槽位，可以插各种64K业务卡）
12、MUSER盘（可以插各种4路业务卡）
13、8E1盘（提供8路E1）
14、MVOICE-8（五合一多功能）盘（可以通过软件改变业务盘的功能共5种）
15、V.35盘（提供1路V.35业务）
16、WG300盘（提供电话交换管理功能）
共16种
*四、FXO和FXS接口的作用是什么？详细列出他们的功能。*
FXO卡是交换端电话卡
FXS卡是用户端电话卡
功能：摘机、振铃、极性反转、拨号模式、来电显示。
五、某单位有3个外部厂区均相距**3KM，A B C三点分别需要电话30路、60路、100路，要从主办公楼接通外部运营商电话，希望能有30路电话同时拨打外线，同时要把本单位所有无线对讲连接到监控中心。用VISIO画出系统应用图，并给出简介描述、设备清单和报价表。各机房只有光缆和~220v电源和厂区电话配线架。**
1. 方案需求
某单位有3个外部厂区均相距3KM，ABC三点分别需要电话30路、60路、100路，要从主办公楼接通外部运营商电话，希望能有30路电话同时拨打外线。
2. 方案设计
该方案使用如下拓扑图设计：
拓扑图
该方案中，局端和各远端节点接入方式如下：
使用IDM MSAP-G3CP汇聚型光电一体化传输设备作为业务汇聚接入，该方案中局端设备共提供了3个STM-1光接口分别连接3个厂区、30路模拟中继接入到运营商的程控交换系统；
分别使用IDM MUX30、IDM MUX90和IDM MUX170实现厂区30路、60路和100路电话的接入；
2.1.1 所需网元
该组网方式所需的网元设备如下：
u 局端需要IDM MSAP-G3CP设备1台；
u 3个远端节点分别配置1台IDM MUX30、IDM MUX90和IDM MUX170设备，共3套；
u 管理控制中心机房需要配置SDH网络管理软件服务端和对应的服务器；
u 网管终端1套；
2.1.2 互通说明
该组网方式的互通设计如下：
1、与PSTN互连：中心端通过IDM MSAP-G3CP的模拟中继接口(FXO)和程控交换机互连从而进入公共电话网(PSTN)。

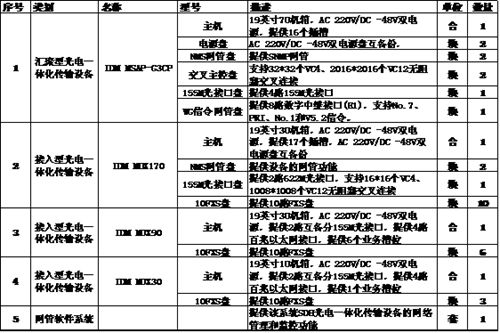

3. 配置清单
六、有60个基站有富余的E1通道，现在要做基站监控：门禁、地面水浸、温度等传感器支持RS485通道，另加一个摄像头，在中心端将各地的E1回去到STM-1接口上，选用我公司什么设备可以访问远端的RS485和图像。
1、 方案需求
有60个基站有富余的E1通道，现在要做基站监控：门禁、地面水浸、温度等传感器支持RS485通道，另加1个摄像头，在中心端将各地的E1回去到STM-1接口上，选用我公司什么设备可以访问远端的RS485、和图像。
2、 方案设计

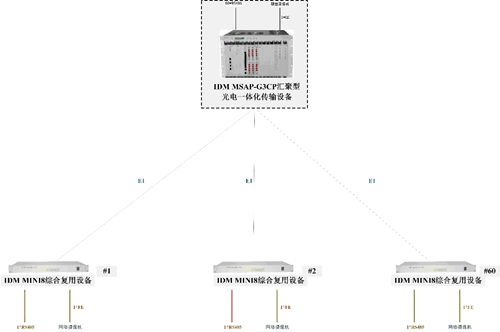

该方案使用如下拓扑图设计：
拓扑图
该方案中，局端和各远端节点接入方式如下：
局端使用IDM MSAP-G3CP汇聚型光电一体化传输设备作为业务汇聚接入，该方案中局端设备共提供了60个E1接口分别连接60个基站、60路RS485接口和1个GE汇聚口。1个GE接口用于汇聚远端网络摄像机接口数据接入到硬盘录像机；
远端分别使用IDM MINI8实现基站1路RS485和1路网络视频的接入；
2.1.1、 所需网元
该组网方式所需的网元设备如下：
u 局端需要IDM MSAP-G3CP设备1台；
u 60个远端节点分别配置1台IDM MINI8设备，共60套；
u 管理控制中心机房需要配置SDH网络管理软件服务端和对应的服务器；
u 网管终端1套；

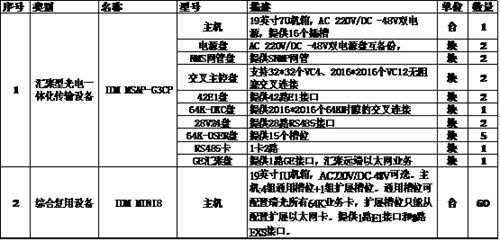

3、 配置清单
