IDM-VDA4200系列单纤四视频光端机

IDM-VDA4200 系列（含 IDM-VDA4200、IDM-VDA4020、IDM-VDA4420）单纤四视频光端机是北京瑞光极远数码科技有限公司针对安防监控市场研制的小型化多业务信号光纤传输设备。作为专业光端机厂家，瑞光极远（Raytrans）将这款视频光端机用于把前端摄像机的4路单向视频以及数据、双向音频、以太网等业务汇聚到一根光纤上实时同步传输，为安防监控光纤传输方案提供可靠的产品支撑。设备采用全数字视频无压缩技术，把视频信号采样为数字信号后直接在光纤上传输、在远端无失真还原；即插即用的设计使安装简便易行，无需进行现场调节，光模块和核心电路均采用标准元器件，稳定性高，光、电接口均符合国际标准，适用于不同的工作环境。这款多业务光端机同样可服务于政府专网光纤通信方案等场景，凭借稳定的光端机性能满足多样化组网需求。

核心参数速览：4路单向视频 · 4路数据 · 2路双向音频 · 2路以太网 · 单模光纤(可选多模) · FC 光口(可定制 SC) · 20Km传输 · 整机功耗 ≤6W

单纤四视频光端机是什么设备？

IDM-VDA4200 系列单纤四视频光端机是监控点位与监控中心之间的光纤传输接入设备，由发送端与接收端成对使用，把4路摄像机视频信号连同现场的数据、双向音频信号送往远端还原输出，可在一根光纤上同时承载4路单向视频、4路数据、2路双向音频与2路以太网业务。作为一款典型的多业务光端机，它在单一平台上融合了视频、音频、数据与以太网等多种业务接入能力，充分体现了瑞光极远（Raytrans）在产品展示与功能集成方面的技术实力。

传统监控点位用同轴电缆传视频，距离超出几百米就要加中继放大器，还容易受电磁干扰、地电位差影响，画质随距离衰减。IDM-VDA4200 系列单纤四视频光端机把视频信号数字化后在光纤中传输，标准配置传输距离达到20Km，可选装远距离光模块实现更远距离的光纤传输，同时无电磁干扰（EMI）、射频干扰（RFI），适合监控点位集中、单点摄像机数量较多的安防监控工程使用。该光端机广泛适用于安防监控光纤传输方案，也常被集成到政府专网光纤通信方案中，作为前端接入层的可靠传输节点。

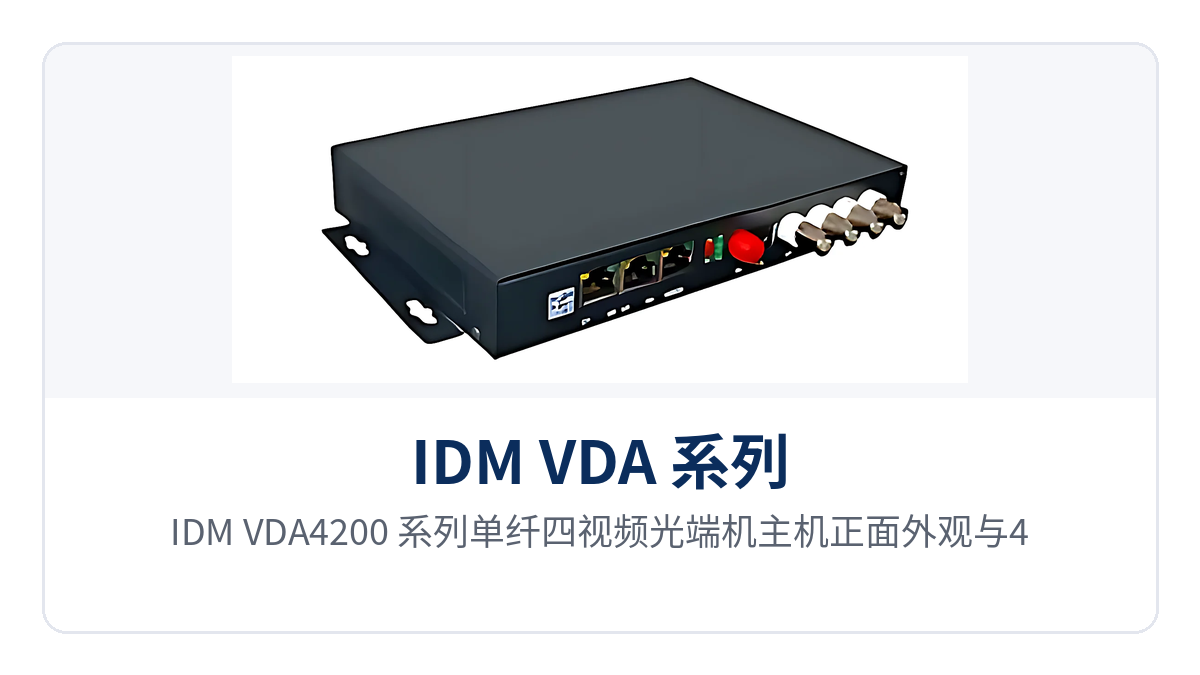

图1：IDM-VDA4200 系列单纤四视频光端机主机正面外观与4路BNC视频接口特写

单纤四视频的差异化价值在哪里？

IDM-VDA4200 系列单纤四视频光端机的差异化价值集中在光纤利用率、画面质量与现场环境适应性三个可验证的方面。

差异化价值	对客户的实际意义
单纤承载4路视频+4路数据+2路音频+2路以太网，一纤多业务	一根光纤同时替代多根同轴视频线与数据线，减少光缆、配线架与线槽占用，省去为以太网单独增加的汇聚设备，安防集成商单点接入的布线成本与施工量同步下降
视频信噪比≥70dB、8bit采样，广播级无压缩传输	8bit 采样、0Hz~6.5MHz 带宽内不做压缩直传，链路不引入压缩算法造成的处理时延，监控中心实时监看与事后回放的画面一致
工业级-40℃~+85℃宽温，端口雷电浪涌多重保护	户外机箱、杆边机柜与无人值守站点在夏季高温与冬季严寒环境下可持续运行，端口雷电浪涌多重保护降低雷击导致的端口损坏与返修

IDM-VDA4200 系列提供哪些功能？

功能项	功能说明
SNMP网管	支持SNMP网管，可实时在线监控设备运行状态
视频质量	视频质量可达到广播级标准，4路视频无压缩同步传输
音频质量	音频质量可达到CD级标准，音频采样位宽16bit、采样频率32KHz
多制式兼容	兼容PAL、NTSC、SECAM等视频制式
端口保护	SMT表面贴装技术，端口雷电及浪涌多重保护
无损再生中继	支持视频无损再生中继，无电磁干扰（EMI）、射频干扰（RFI）
数据透明传输	透明的数据编码方式，同主要摄像机生产商的产品兼容
自适应免调节	采用自适应技术，使用时无需进行现场的电气或光学调节
结构设计	小型化设计，结构小巧，安装灵活方便

技术参数

光接口参数

项目	参数/指标	说明/适用条件
接口类型	FC（可定制 SC 等）	光口连接器型式
光纤模式	单模（可选多模）	按现场光缆类型选配
接收机收/发速率	1.25G bps / 84M bps	接收端收发速率
接收机收/发波长	1310nm / 1550nm	接收端收发波长
发射机收/发速率	84M bps / 1.25G bps	发射端收发速率
发射机收/发波长	1550nm / 1310nm	发射端收发波长
发光功率	-12~-7dBm	发射端输出光功率
接收机灵敏度	优于 -21dBm（1310nm）	接收端可正常接收的光功率下限
传输距离	20Km	可选装远距离光模块实现更远距离的光纤传输

视频接口参数

项目	参数/指标	说明/适用条件
接口类型	BNC	模拟视频输入/输出
亮度非线性	<3%	视频通道线性度
视频采样位宽	8bit	数字化采样精度
视频带宽	0Hz~6.5MHz	满足标清视频基带带宽
微分相位(DP)	<0.7°	色度信号相位失真指标
微分增益(DG)	<0.7%	色度信号幅度失真指标
输入过载电压	1.5VP-P（典型值）	输入端不饱和电压
输入/输出电压	1VP-P（典型值）	标准视频信号电平
输入/输出阻抗	75Ω（非平衡）	与常规视频设备阻抗匹配
视频信噪比	≥70dB（加权）	加权测量口径

高保真音频参数

项目	参数/指标	说明/适用条件
接口类型	RJ45	音频通道接口
音频采样位宽	16bit	数字化采样精度
输入/输出阻抗	ADC:100KΩ / DAC:10KΩ	输入/输出端阻抗
输入/输出电压	1.5VP-P（典型值）	音频信号电平
音频采样频率	32KHz	采样率
音频信噪比	≥90dB	音频通道信噪比
音频带宽	20Hz~20KHz	覆盖人耳可听频段
总谐波失真	<1%	音频通道失真指标

数据与以太网参数

项目	参数/指标	说明/适用条件
数据接口类型	RJ-45	数据通道接口
数据类型	RS-232、RS422（4线制）、RS485（2线制）	可对接控制、采集类设备
以太网接口类型	RJ-45	以太网通道接口
以太网传输速率	10M/100M 自适应	支持 IEEE802.3
以太网工作方式	全/半双工/自适应	按对端设备自适应协商

电源、功耗与环境条件

项目	参数/指标	说明/适用条件
供电方式	AC220V / DC-48V	按机房与现场电源条件选配
整机功耗	≤6W	整机运行功耗
工作温度	-15℃ ~ +65℃	常规型工作温度范围
储存温度	-25℃ ~ +75℃	储存环境温度范围
工业级温度	-40℃ ~ +85℃	工业级型号温度范围
相对湿度	0~95%（无凝结）	运行环境湿度
产品尺寸	240×138×30(mm)	长×深×高

4路视频光端机选型：IDM-VDA4200、IDM-VDA4020、IDM-VDA4420 怎么选？

序号	产品型号	业务配置	适用说明
1	IDM-VDA4200	4路单向视频、2路数据	4路监控画面之外还需回传2路控制/采集数据
2	IDM-VDA4020	4路单向视频、2路双向音频	4路监控画面并需与现场双向语音对讲
3	IDM-VDA4420	4路单向视频、4路数据、2路双向音频	需4路数据并带2路双向音频，通道配置更完整

4路视频光端机选型的做法是先数清点位上的业务通道：只需要把4路画面送回监控中心、附带2路数据选 IDM-VDA4200；监控中心与现场之间要双向喊话、对讲，选带2路双向音频的 IDM-VDA4020；数据路数与双向音频都要，选 IDM-VDA4420。三款型号的视频指标与光接口参数一致，差别只在业务通道的配置数量；选型时还需同时确认光纤类型（单模或多模）、传输距离与光口型式，长距离链路建议按光功率预算核算后再定光模块。作为专业的光端机厂家，瑞光极远（Raytrans）可提供完整的产品展示与选型支持。

视频光端机应用场景有哪些？

平安城市与园区安防监控

平安城市的治安监控点位、园区出入口、周界围墙、地下车库等位置摄像机数量多，与监控中心往往相隔数百米到数公里，楼宇之间难以重新敷设同轴电缆。IDM-VDA4200 系列单纤四视频光端机把4路视频与数据业务汇聚到既有或新建的一根单模光纤上，接收端直接输出 BNC 视频给 DVR、NVR 或监视器，替代长距离同轴电缆方案，避免地电位差与电磁干扰造成的画面条纹与失真；一个点位即可覆盖一个出入口或一段周界的4个监控视角，SNMP网管让集成商在机房就能看到远端设备状态，减少上门巡检次数。该方案是安防监控光纤传输方案的典型应用。

电力与轨道交通工业专网

变电站、配电房、轨道交通沿线与站台的电磁环境强，摄像头与主控室之间的距离远、绝缘隔离要求高，设备还要长期承受户外温差。IDM-VDA4200 系列单纤四视频光端机以光纤为传输介质，发送端与接收端之间电气隔离，可规避强电磁环境对视频信号的干扰；工业级宽温型号的工作温度范围为 -40℃ ~ +85℃，端口雷电浪涌多重保护与 SMT 表面贴装工艺提升长期运行稳定性，适合电力、轨道交通等工业专网点位使用，也适用于政府专网光纤通信方案的部署需求。

无人值守野外站点

野外泵站、输油管线阀室、矿山与水利无人值守站点通常没有值守人员，站点到监控中心距离可达20Km，供电条件也各不相同。IDM-VDA4200 系列单纤四视频光端机支持 AC220V 与 DC-48V 两种供电方式，整机功耗 ≤6W，可直接使用站点现成的直流电源；20Km传输距离内只需一根单模光纤就能把4路视频与数据、双向音频回传到中心，SNMP网管支持远程在线监控，自适应技术让站点无需现场做电气或光学调节即可开通业务。

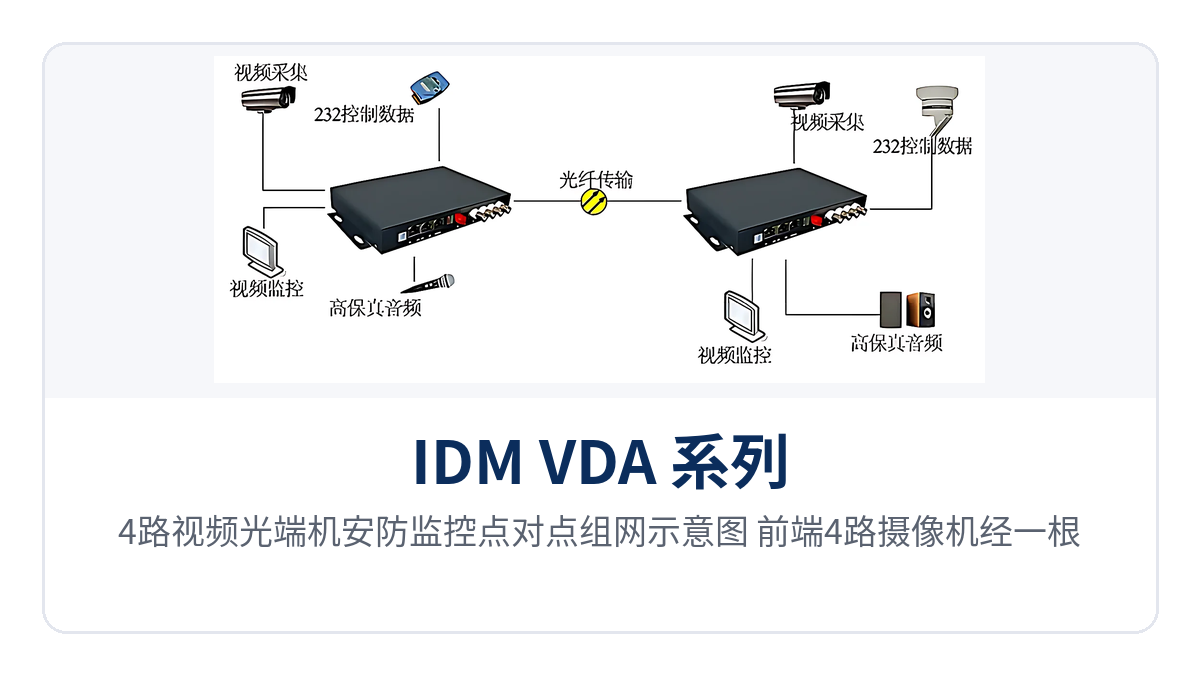

图2：4路视频光端机安防监控点对点组网示意图，前端4路摄像机经一根光纤回传至监控中心

视频光端机光口类型与传输距离

IDM-VDA4200 系列单纤四视频光端机的光接口为标准 FC 型式，可按工程需要定制 SC 等接口，光纤模式默认单模并可选多模。设备标准配置20Km传输距离，发射端发光功率 -12~-7dBm，接收机灵敏度优于 -21dBm（1310nm），两者之间的差值即为链路的可用光功率余量，用来补偿光纤本身衰减、熔接点与连接器损耗。

如果点位超过20Km，可选装远距离光模块实现更远距离的光纤传输。工程选型时应按实际光缆长度、光缆衰减系数、熔接与连接器损耗逐段核算光功率并留出老化与维修余量；多模光纤与单模光纤的衰减特性不同，需与光模块型式匹配后再确定传输距离。

视频光端机支持哪些视频制式？

IDM-VDA4200 系列单纤四视频光端机兼容 PAL、NTSC、SECAM 等视频制式，视频通道以 BNC 接口输入输出，输入/输出阻抗 75Ω（非平衡）、输入/输出电压 1VP-P（典型值），可与常规模拟摄像机、DVR、NVR、监视器直接对接，无需外加制式转换设备。

设备采用透明的数据编码方式，同主要摄像机生产商的产品兼容；全数字无压缩传输链路不含编解码环节，视频与数据的同步关系在链路中保持一致，方便监控中心在观看画面的同时下发云台控制、告警采集等数据。

结语

IDM-VDA4200 系列单纤四视频光端机把4路单向视频与数据、双向音频、以太网业务集中到一根光纤上传输，用全数字视频无压缩技术保证广播级画面质量，标准配置20Km传输、整机功耗 ≤6W，并以工业级宽温与端口保护能力适配园区、道路、电力、轨交与野外站点等多类现场。安防监控与工业专网项目在选用4路视频光端机时，可按点位业务通道数量、光缆类型与传输距离，在 IDM-VDA4200、IDM-VDA4020、IDM-VDA4420 三款型号中对应选型。瑞光极远（Raytrans）作为专业的光端机厂家，持续为各类安防监控光纤传输方案与政府专网光纤通信方案提供可靠的多业务光端机产品与视频光端机解决方案。
